par où faire passer les évacuations de l'étage.

Bonjour à tous,

Mon compte fraichement créé et après vous avoir suivi depuis quelques années, je me lance enfin et je demande de l'aide!

Je suis en pleine réflexion sur mes sanitaires (autoconstruction) et je me heurte à un gros nœud technique à l'étage. Je fais appel à vos lumières avant de commettre l'irréparable !

La situation : Je suis au stade du gros œuvre. J'ai une colonne de chute principale (actuellement en 110 en sortie de dalle au RDC) sur laquelle je dois raccorder :

• Au RDC : Une douche et un lavabo.


• A l'étage (R+1) : Une douche et une double vasque.


Les contraintes (c'est là que ça coince) :

1. Hauteur limitée : À l'étage, les plans prévoient une chape de finition de seulement 8 cm directement sur la dalle.


2. Chauffage au sol : Il est prévu de mettre du chauffage sol (sur treillis) dans cette salle de douche de l'étage.


3. Pas de faux-plafond au RDC : Le plafond du rez-de-chaussée est une dalle qui sera plafonnée directement. Je n'ai donc a priori pas de plénum pour faire passer les tuyaux de l'étage par en dessous (sauf à créer un coffrage, ce que je voulais éviter).


Mes questions : Je ne vois pas comment faire cohabiter les évacuations et le chauffage sol dans seulement 8 cm d'épaisseur sans que ça ne ressorte de la chape. tout en sachant qu'il va falloir faire passer les éclairages de la chambre du bas sur la dalle du dessus aussi, ainsi que les arrivées d'eau.

1. Le raccordement : Comment feriez-vous pour raccorder la double vasque et la douche vers la colonne de chute sans croiser les tuyaux de chauffage et sans percer la dalle (puisque pas de faux-plafond en dessous) ? Suis-je condamné au receveur surélevé ? Il semblerait aussi que la colonne verticale arrive sous la douche de l'étage...


2. Les diamètres : Quel diamètre me conseillez-vous pour la colonne montante qui va du RDC à l'étage pour reprendre ces appareils ? Est-ce que je prolonge le 110 (sachant que c'est un mur de 14, ca me parait juste pour saigner tout le mur (non porteur) sur la hauteur) jusqu'en haut ou est-ce que je peux réduire ?

Je vous joins les plans du RDC et de l'étage pour que vous visualisiez mieux l'emplacement de la colonne et des sanitaires. A noter que le point au milieu de la douche du rez n'existe pas. A l'époque on s'était dit qu'on se raccorderait directement à la colonne dans le mur. Avec le recul je me dis qu'on aurait mieux fait de faire comme indiqué.

Merci d'avance pour vos conseils et lumières.

euh et la vmc dans tout ça ?
douche et lavabo dans le mur mais vérifier la hauteur dispo au siphon douche !

Oui la vmc ce sera encore un autre problème
J'avoue que je ne m'y suis pas encore attardé. Je la ferai installer et ce sera de leur ressort.

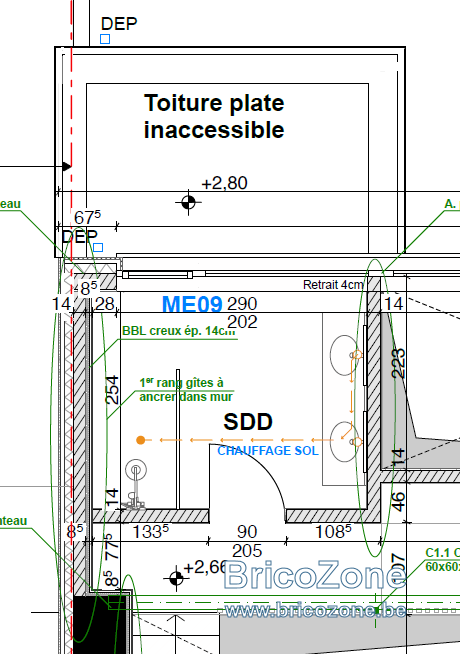

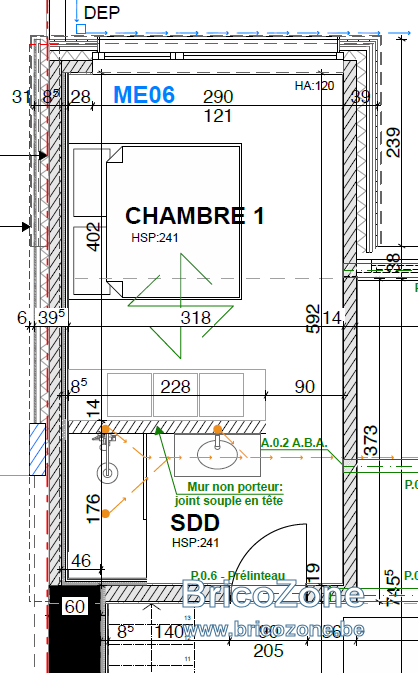

Je précise que la SDD de l'étage est la deuxieme image, celle du rez-de-chaussée est la première.

Le point de la colonne de chute du rez-de-chaussée (au niveau de la colonne de douche) qui est dans le mur correspond au point de douche de l'étage, auquel doit se raccorder le lavabo. Mais dans ma tête je ne peux pas faire passer ça au travers de la pièce à cause du chauffage au sol, et du fait qu'il y ait que 8cm de chape de finition a l'étage (qui englobe le chauffage au sol j'imagine).

8cm c'est a peine le mini pour une chape.
On peu descendre a 5 pour du fibré mais 8 fini avec chauffage sol y a vraiment un problème !

Je vois bien qu'il y a un problème. D'où mes questions initiales:

Par où raccorder la double vasque de l' étage a la douche. Peut on peut-être saigner la dalle de la étage pour encastrer le tuyau de 40/50 et l'évacuation de la douche ? J'imagine que structurellement c'est pas terrible? Ou alors peut on faire descendre (encastrer) l'évacuation de la double vasque tout droit dans le mur jusqu'à l'étage du bas et tout raccorder sur la dalle du bas. Au moins ça ne genera pas le plancher chauffant, mais est-ce autorisé ?

Quel diamètre pour monter à l'étage sachant qu'il n y aura jamais que la double vasque + douche? Voire double vasque seule si encastré dans le mur de droite et douche seule si relié directement a la douche du bas.

Les contraintes de pas avoir de faux plafond au rez-de-chaussée, et d'avoir un plancher chauffant à l'étage me paraissent pas solutionnable.

kristouffe25 a dit:

Je vois bien qu'il y a un problème. D'où mes questions initiales:

Ou alors peut on faire descendre (encastrer) l'évacuation de la double vasque tout droit dans le mur jusqu'à l'étage du bas et tout raccorder sur la dalle du bas. Au moins ça ne genera pas le plancher chauffant, mais est-ce autorisé ?

Cliquez pour agrandir...

Je ne vois pas pourquoi cela ne serait pas autorisé. Et je pense que c'est la meilleure solution avec ta disposition.
Chez moi, on a relié l'évacuation baignoire et deux vasques à un tuyau inférieur à 90 pour la descente (c'était du diamètre 60 je crois) sans jamais aucun problème (et ce tuyau de descente était intégré dans un mur de 140).
Il est très rare que les 3 installations/évacuations soient utilisées en même temps. Le seul truc, c'est que tu entends l'eau s'écouler dans le tuyau de descente lorsque le diamètre est plus petit. Et en plus, dans ton cas, il n'y aurait que les évacuations des 2 vasques.
Même raisonnement pour l'évacuation de la douche du haut vers le bas.
