Paramètrage Lightsys – RISCO

Dans le forum Alarme - par gegevac le 20 Octobre 2019

  1. gegevac

    gegevac 53 ans, France

    Bonjour, y a t'il une personne ayant la connaissance de cette alarme qui peut me dire, si les paramètres de ma centrale sont bons, cordialement.
    Lightsys – RISCO, Menu programmation installateur, à la page 145
    Sorties: Système

    Il y a 4 possibilités, les voici :

    1 Impuls. N/F 05 secondes 01-90 secondes La Sortie Programmable est toujours activée (N/F) avant qu'elle ne soit déclenchée (tirée au négatif). Une fois déclenchée, elle se désactive pendant la durée d'impulsion spécifiée ci-dessous, puis se réactive automatiquement.
    2 Maintenu N/F La Sortie Programmable est toujours activée (N/F) avant qu'elle ne soit déclenchée (tirée au négatif). Une fois déclenchée, elle se désactive et reste désactivée (verrouillée) jusqu'à ce que l'opération soit restaurée.
    3 Impuls. N/O 05 secondes 01-90 secondes La Sortie Programmable est toujours désactivée (N/O) avant qu'elle ne soit déclenchée (tirée au positif). Une fois déclenchée, elle s'active (tirée au négatif) pendant la durée d'impulsion spécifiée ci-dessous, puis se désactive automatiquement.
    4 Maintenu N/O 05 secondes 01-90 secondes, la Sortie Programmable est toujours désactivée (N/O) avant qu'elle ne soit déclenchée (tirée au positif). Une fois déclenchée, elle s'active (tirée au négatif) et reste activée (verrouillée) jusqu'à ce que l'opération soit restaurée.

    Voici le paramétrage de ma centrale :

    3 1 01 Suit Sirène, S’active lorsqu'une sirène se déclenche. Si une temporisation de sirène a été définie, la sortie programmable s'activera une fois celle-ci expirée. = 4 Maintenu N/O
    3 1 02 Défaut Tph., S'active lorsqu'un problème de ligne téléphonique est détecté. Si un délai de Perte RTC est défini, la sortie programmable s'active une fois ce délai dépassé. = 4 Maintenu N/O
    3 1 03 Défaut Comm., S'active lorsqu'une communication avec le CTS n’a pu être établie. Se désactive une fois qu'un appel réussi a pu être établi avec le CTS. = 4 Maintenu N/O
    3 1 04 Suit Déf.Gen, S'active lorsqu'une condition de défaut général est détectée. Se désactive dès que le problème a été corrigé. = 4 Maintenu N/O
    3 1 05 Suit Bat.bas, S’active lorsque la batterie rechargeable de secours de la LightSYS2 n’a pas suffisamment de réserve et que la tension baisse en dessous de 11.5V ou suite à une indication de batterie faible accessoire. = 4 Maintenu N/O
    3 1 06 Suit pb 220V, S’active lorsque la source de courant secteur de la Centrale est interrompue. Cette activation suit le délai défini dans le paramètre des temporisations du système Temporisation Perte AC (reportez-vous à la page 79). = 4 Maintenu N/O
    3 1 07 Test Senseurs, Concerne la fonction autotest de zone de la LightSYS2 (Touches rapides) Elle est destinée aux sorties utilisées pour piloter automatiquement des appareils de test qui permettent de tester un groupe de détecteurs, et cela à des moments déterminés. = 1 Impuls. N/F
    3 1 08 Test Batt., La sortie bascule tous les jours à 9h00 pendant 10 secondes et le système effectue un test batterie. Le but de cela est de placer via la sortie une charge supplémentaire sur le système pendant qu’il effectue un test batterie. = 1 Impuls. N/F
    3 1 09 Sir. Intrusion, Active la Sortie Programmable sirène après une alarme intrusion dans une partition du système. = 2 Maintenu N/F
    3 1 10 Calendrier, La Sortie Programmable suivra la programmation horaire définie dans le calendrier des programmes hebdomadaires pour l'activation des Sortie Programmables. Pour plus de détails, consultez le Manuel Utilisateur LightSYS2. = 2 Maintenu N/F
    3 1 11 Aux Commuté, La sortie bascule quand une zone incendie est active et cela durant le temps défini pour la double vérification des alarmes incendie, page 85. Ce type de sortie ne permet pas de définir un type de basculement. Le type de basculement est toujours un type d’impulsion dont la durée de l’impulsion dépend du paramètre dans la coupure auxiliaire, page 78. = 1 Impuls. N/F
    3 1 12 Erreur GSM, Concerne le module GSM/GPRS. L’activation de la sortie à lieu dans les cas suivants: • Pas de carte SIM dans le module BUS GSM/GPRS ou la carte SIM est défectueuse • Le signal GSM (RSSI) est faible. • Défaut du réseau GSM. = 1 Impuls. N/F
    3 1 13 Test Sirène, Active la sortie lorsque l'option «Test sirène» est sélectionnée et se désactive lorsque le «Test sirène» est terminé. = 1 Impuls. N/F
    3 1 14 Mode Installation. , Active la sortie suite au passage en mode installateur du système. Elle est activée lorsque le système est en mode programmation installateur et se désactive lorsque vous quittez le mode installateur. = 1 Impuls. N/F
    3 1 15 Test de Mrch, Activation de la sortie lorsque l'option «Test de marche» est sélectionnée et se désactive lorsque le «Test de marche» est terminé. = 1 Impuls. N/F
    3 1 16 Intrusion, Active la sortie (impulsion uniquement) à la suite de l'activation d'une alarme intrusion dans le système (quel que soit la temporisation sirène). Le nombre maximum de fois qu'une sortie peut être activée à partir d’une même zone est définie par la valeur Max. Alarme (Touches rapides 1 1 0 9) = 1 Impuls. N/F
    3 1 17 Panique, Active la sortie (impulsion uniquement) à la suite de l'activation d'une alarme panique dans le système. Le nombre maximum de fois qu'une sortie peut être activée à partir d’une même zone est définie par la valeur Max. Alarme (Touches rapides 1 1 0 9) = 1 Impuls. N/F
    3 1 18 Incendie, Active la sortie (impulsion uniquement) à la suite de l'activation d'une alarme incendie dans le système. Le nombre maximum de fois qu'une sortie peut être activée à partir d’une même zone est définie par la valeur Max. Alarme (Touches rapides 1 1 0 9) = 1 Impuls. N/F
    3 1 19 Spécial, Active la sortie (impulsion uniquement) à la suite de l'activation d'une alarme d'urgence spéciale dans le système. Le nombre maximum de fois qu'une sortie peut être activée à partir d’une même zone est définie par la valeur Max. Alarme (Touches rapides 1 1 0 9) = 1 Impuls. N/F
    3 1 20 24 Hr., Active la sortie (impulsion uniquement) à la suite de l'activation d'une alarme 24 Heures dans le système. Le nombre maximum de fois qu'une sortie peut être activée à partir d’une même zone est définie par la valeur Max. Alarme (Touches rapides 1 1 0 9) = 1 Impuls. N/F

    gegevac , 20 Octobre 2019
    #1
  2. ^Cali^

    ^Cali^ 38 ans, Hainaut

    Je ne comprend pas votre question. Vous avez listé toutes les options du menu 3 - 1 et ?
    En réalité, il y a 4 sorties programmable d'origine (extensible par carte d'extension) et selon ce qui est branché sur la sortie on choisi une option.
    Exemple:
    Sortie 1 active la sirène extérieure donc souvent c'est une sortie "Suit sirène - Maintenu"
    Sortie 2 active et maintien le flash: "Suit Partition - Maintenu"
    Sortie 3 reset détecteurs incendie: "Aux commuté ..."
    ....

    Si vous voulez un conseil sur un type de sortie, dite moi d'abord ce que vous voulez brancher sur cette sortie ...

    ^Cali^ , 9 Novembre 2019
    #2
  3. gegevac

    gegevac 53 ans, France

    Merci Monsieur Cali de votre réponse, oui j'ai oublié de vous donner mon problème, j'ai une sirène extérieure risco RWS401 et une sirène filaire elkron, j'ai changé les piles de la risco RWS401 ainsi que la batterie de l'elkron, depuis la sirène externe fonctionne bien, mais la sirène elkron ne suit pas, c'est pour cela que je me pose la question sur les paramètres, sont ils bons ? si vous pouvez m'expliquer ce qui a pu arriver, je vous remercie.

    gegevac , 10 Novembre 2019
    #3
  4. gegevac

    gegevac 53 ans, France

    N.B. : La sirène filaire elkron intérieure, est branchée directement sur la centrale suivant le mode d'installation Bell/tmp

    gegevac , 10 Novembre 2019
    #4
  5. gegevac

    gegevac 53 ans, France

    Concernant la sirène filaire Elkron, y a t'il un type de sortie ou un paramétrage particulier ?

    gegevac , 10 Novembre 2019
    #5
  6. gegevac

    gegevac 53 ans, France

    Bonjour monsieur Cali, avez vous une idée sur mon problème, cordialement.

    gegevac , 13 Novembre 2019
    #6
  7. ^Cali^

    ^Cali^ 38 ans, Hainaut

    Bonjour,

    Il n'y a pas de paramètre particulier a appliquer sur la sortie Bell HORMIS le fait de bien sélectionner avec le DIP Switch 1 (sur la carte) si c'est une sirène ou un haut-parleur. Par défaut, c'est une sirène et si ça a déjà fonctionné avant, je ne vois pas pk ça ne fonctionnerai plus...

    Le 1° truc à savoir est que cette sortie envoie une tension (+/- 12V) lorsque la sirène doit sonner.
    Il faut que ce système soit compatible avec votre sirène Elron, hors vous parlez plus haut de batterie.
    Souvent, lorsque les sirènes sont équipées de batterie, il faut plutôt couper l'alimentation pour qu'elles sonnent. Hors ici c'est l'inverse, il y a de la tension quand elle doit sonner.
    Souvent, pour les sirène intérieures, on ne place pas de batterie, on raccorde simplement le +/- sur l'alimentation de la sirène pour la faire sonner directement en cas d'envoi de tension...

    ^Cali^ , 16 Novembre 2019
    #7
  8. gegevac

    gegevac 53 ans, France

    Bonjour et merci, voici la sirène intérieure c'est une Elkron Sa21, elle a toujours eu une batterie et bien fonctionné jusqu'à présent, j’ai retiré le + de blocage de la borne 1 pour savoir si elle fonctionnait et la sirène sonne bien, donc elle n’est pas H.S.

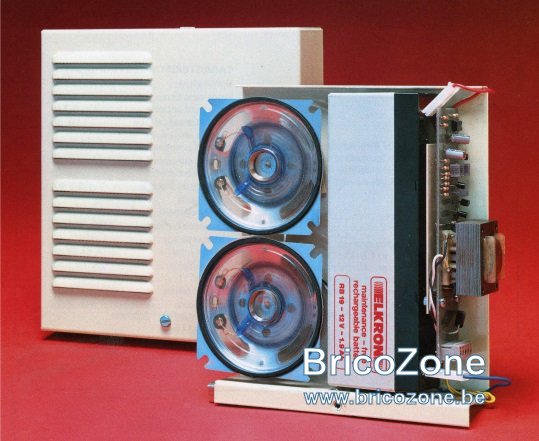

    Sirene Elkron Sa21.jpg

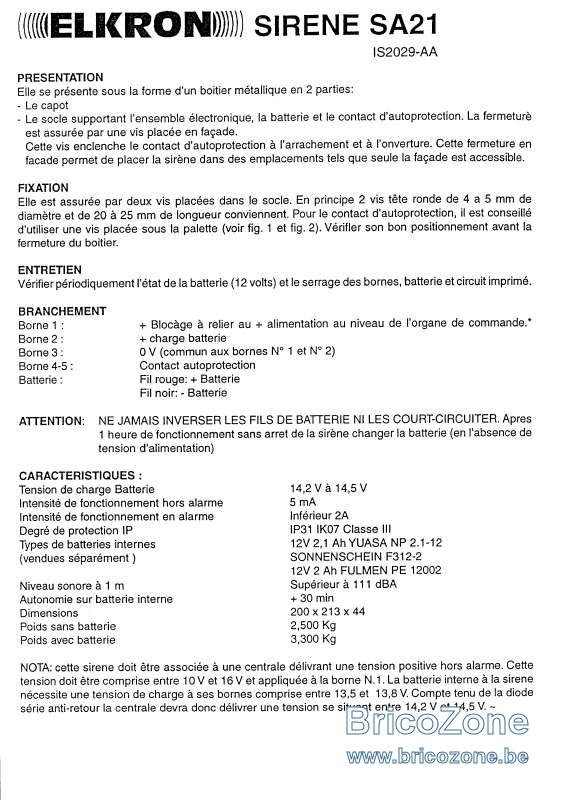

    Mode emploi sirene Elkron SA21.jpg

    gegevac , 16 Novembre 2019
    #8
  9. ^Cali^

    ^Cali^ 38 ans, Hainaut

    Bonjour
    Justement, cette sirène attend un blocage, c'est-à-dire une tension permanente sur sa borne tant qu'elle ne doit pas sonner. En gros, elle fonctionne comme une sirène extérieure.
    La sortie BELL sur la carte de la centrale est prévue pour délivrer une tension lorsque la sirène doit fonctionner (c'est tout l'inverse).
    La seule façon de faire fonctionner cette sirène avec la sortie BELL, c'est d'utiliser un relais entre les 2
    OU
    de ne pas utiliser de batterie dans la sirène et de vérifier si simplement en envoyant une tension continue sur les bornes 2 et 3 elle sonne...

    Je ne comprend pas comment ça a pu fonctionner avant...
    Vous pouvez me détailler votre câblage complet ? quelles bornes centrales reliées avec quelles bornes sirène ...

    ^Cali^ , 17 Novembre 2019
    #9
  10. gegevac

    gegevac 53 ans, France

    Bonjour,

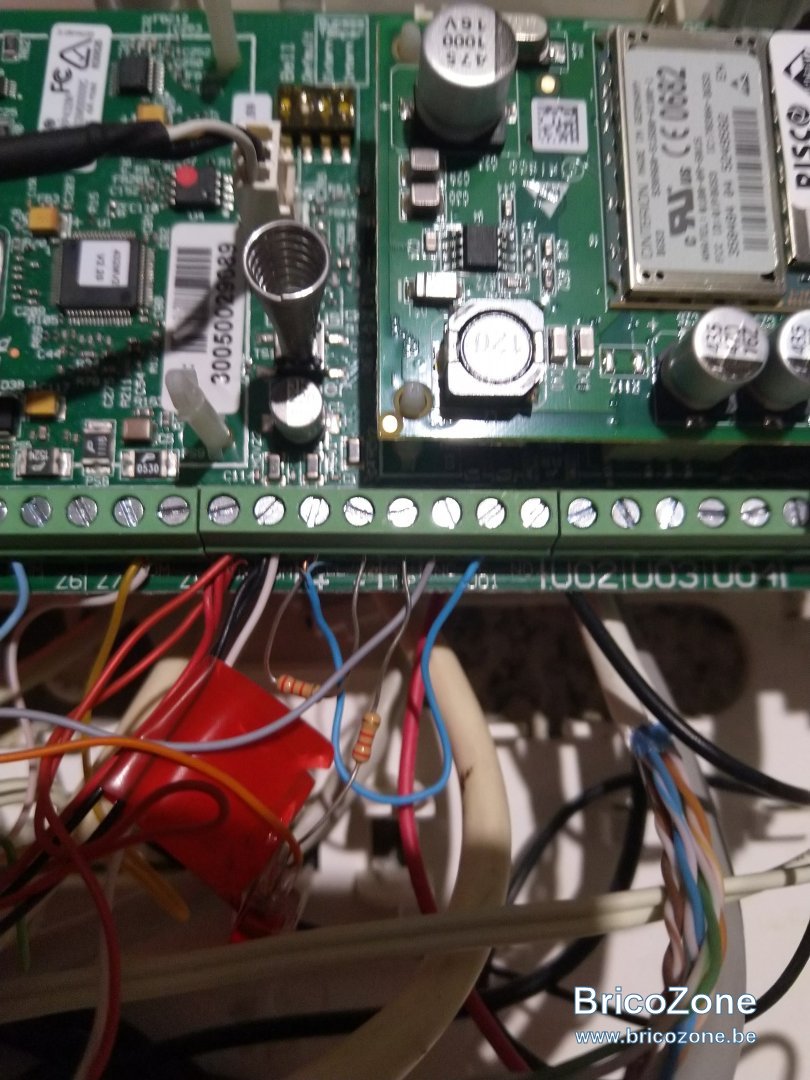

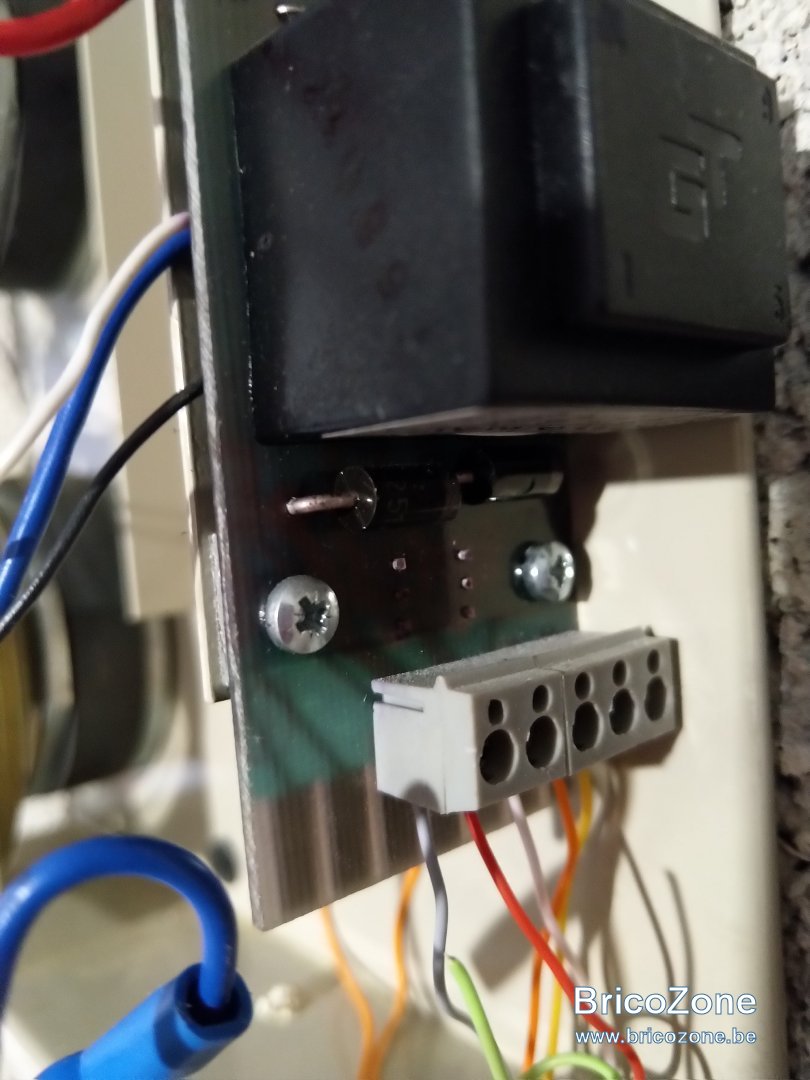

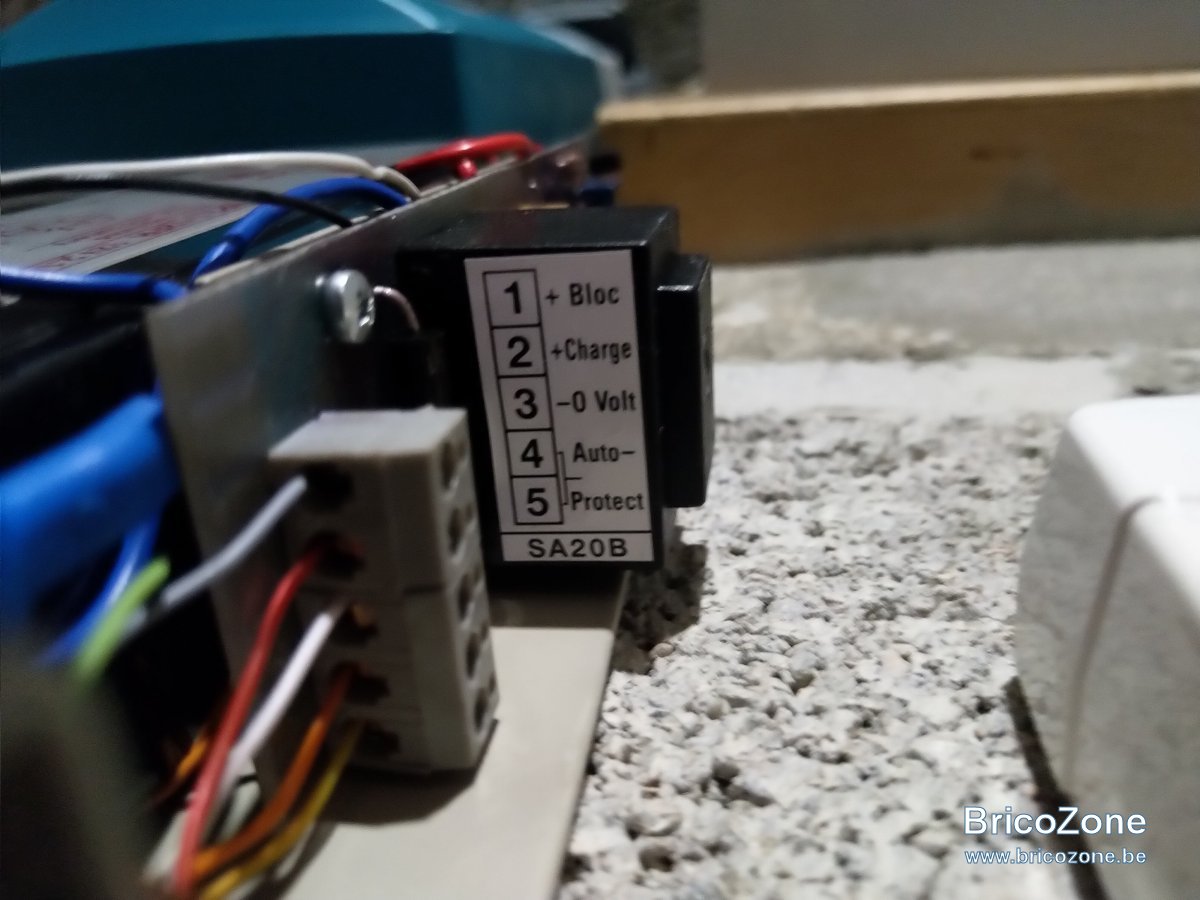

    Voici des photos du branchement sur la centrale et de la sirène intérieure.
    Cordialement






    gegevac , 17 Novembre 2019
    #10
  11. gegevac

    gegevac 53 ans, France

    Bonjour monsieur Cali, vous n'avez eu le temps de consulter les photos de branchement, si vous avez besoin d'un complément, merci de me le dire, cordialement.

    gegevac , 23 Novembre 2019
    #11
  12. gegevac

    gegevac 53 ans, France

    Bonjour Monsieur Cali,vous ne pouvez pas me répondre, cordialement.

    gegevac , 7 Décembre 2019
    #12
  13. ^Cali^

    ^Cali^ 38 ans, Hainaut

    Bonjour,

    Désolé si je mets bcp de temps à vous répondre mais je suis débordé pour l'instant...

    Voilà ce qu'il faut retenir et ce que vous pourriez faire
    1° La sortie BEELL/LS s'utilise pour la sirène intérieure car elle est capable de produire un son pulsé en cas d'alarme incendie. Si vous n'avez pas de détecteur incendie, vous pouvez à la limite l'ignorer en plaçant une résistance de 2k2 à ses bornes (sinon une erreur apparaît ds la centrale)
    2° La sortie UO1 est un relais 3A avec un contact NC C NO libre de potentiel et elle est activée par une option à déterminer ds le menu
    3° Les autres sorties sont des sorties à collecteurs ouvert qui peuvent délivrés 100mA maximum, le principe est qu'en cas de déclenchement de la sortie, celle ci passe à la masse (elle produit un négatif)

    Pour résoudre votre problème, vous avez plusieurs possibilités:

    1° possibilité sans utiliser la sortie BELL/LS) Vous raccordez votre sirène intérieur comme suit:
    - Bornes 4 et 5 sur une zone de la centrale pour détecter un sabotage
    - Borne 3 sur la tension permanente - (borne COM)
    - Borne 2 sur la tension permanente + (borne AUX)
    - Vous réalisez un pont entre la borne permanente + (aux) et la borne C de UO1
    - Vous raccordez borne NC (du relais 1) sur la borne 1 de la sirène
    - Vous programmez la sortie 1 comme sortie "Suit sirène (3 1 0 1)" en mode "Maintenu"
    - Vous n'oubliez pas de placer une résistance 2k2 aux bornes de la sortie bell/ls

    2° possibilité en utilisant la sortie BELL/LS
    - Bornes 4 et 5 sur une zone de la centrale pour détecter un sabotage
    - Borne 3 sur COM -
    - Borne 2 sur AUX +
    - Vous placez une résistance de 2k2 entre les bornes 1 et 2. Cette méthode va créer un blocage positif sur la borne 1 à travers une résistance
    - Vous raccordez la borne LS (négatif) à la borne 1 de la sirène. En cas de déclenchement, une tension négative va apparaître sur la borne 1 et déclencher la sirène.

    Il existe également encore d'autres possibilités

    Ce que je ne vois pas non plus dans votre montage, c'est le raccordement de la sirène extérieure

    Dans vos photos, j'ai l'impression que vous avez utilisé le montage présent dans le manuel installateur de la centrale. Celui-ci fonctionne également mais il faut vérifier l'apparition de tension sur les bornes bell/ls lors de l'activation de la sirène et la commutation du relais 1 (voir paramétrage relais 1)

    ^Cali^ , 8 Décembre 2019
    #13
  14. gegevac

    gegevac 53 ans, France

    Bonjour monsieur Cali, merci du temps que vous avez passé à me répondre, je vais réfléchir à vos propositions, concernant la sirène extérieure, elle est sans fil, contrairement à la sirène intérieure filaire, cordialement.

    gegevac , 9 Décembre 2019
    #14
  15. gegevac

    gegevac 53 ans, France

    Bonjour Monsieur Cali, pour faire ces modifications, faut il se mettre en mode installateur uniquement ou faut il couper le secteur ainsi que déposer la batterie de la centrale, cordialement.

    gegevac , 10 Décembre 2019
    #15
  16. ^Cali^

    ^Cali^ 38 ans, Hainaut

    Pour faire ces modifications, vous pouvez rester en mode installateur, pas obligé de couper le "courant"

    ^Cali^ , 10 Décembre 2019
    #16
  17. gegevac

    gegevac 53 ans, France

    Bonjour monsieur Cali, je me pose cette question, si c'était la résistance de 2k2 qui serait H.S., cela empêcherait il la sirène de sonner ?

    Cordialement.

    gegevac , 12 Décembre 2019
    #17
  18. ^Cali^

    ^Cali^ 38 ans, Hainaut

    Si la résistance était HS, ce qui est fort peu probable, vous auriez de toute façon un défaut signalé.

    Le mieux à faire dans un premier temps est de tester votre sirène, est-ce qu'elle sonne dès que vous enlever le blocage sur le borne 1

    Ensuite, si c'est le cas, changer votre câblage et relier le positif permanent (AUX) à la borne NC du relais 1 et le blocage à la borne C (du relais 1).
    Contrôler le paramétrage du relais 1 (suit sirène)

    ^Cali^ , 15 Décembre 2019
    #18
  19. gegevac

    gegevac 53 ans, France

    Merci monsieur Cali de vos conseils, cordialement

    gegevac , 15 Décembre 2019
    #19
  20. gegevac

    gegevac 53 ans, France

    J’ai testé la sirène, l’orque j'enlève le blocage de la borne 1, elle sonne

    gegevac , 15 Décembre 2019
    #20
