- #21
Ou 3 pieces
ca a bien des noms
ca a bien des noms
Placement d'un bypass avec soupape différentielle... j'ai quelques questions
- #22
Je suis de retour, j'ai finalement pris une autre vanne différentielle.
J'espère avoir le temps de la placer ce week-end.

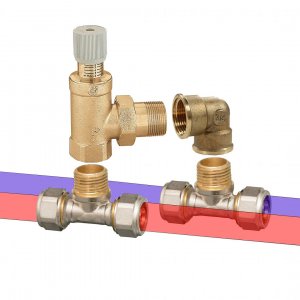

Petit plan... parce que j'avais du temps à perdre
Pour le réglage, vu que les soucis viennent uniquement du radiateur qui monte au grenier, j'avais pensé ceci une fois le by-pass placé :
- j'ouvre la vanne du grenier à fond et je ferme toutes les autres
- je ferme la vanne différentielle au max
- j'enclenche le thermostat et j'attends que la chaudière de mette en route
- j'ouvre la vanne différentielle jusqu'à ce que l'eau chaude passe et je la bloque avec la vis d'arrêt
Logiquement, de cette manière, si j'ouvre la vanne d'un deuxième radiateur, la vanne différentielle devrait se refermer... correct ?
J'espère avoir le temps de la placer ce week-end.
Petit plan... parce que j'avais du temps à perdre
Pour le réglage, vu que les soucis viennent uniquement du radiateur qui monte au grenier, j'avais pensé ceci une fois le by-pass placé :
- j'ouvre la vanne du grenier à fond et je ferme toutes les autres
- je ferme la vanne différentielle au max
- j'enclenche le thermostat et j'attends que la chaudière de mette en route
- j'ouvre la vanne différentielle jusqu'à ce que l'eau chaude passe et je la bloque avec la vis d'arrêt
Logiquement, de cette manière, si j'ouvre la vanne d'un deuxième radiateur, la vanne différentielle devrait se refermer... correct ?
- #23
Tu as interet a etre tres bon en tracage avec le tout monté car sinon tu vas nous maudire
Car avec des angle non droit en general ca fini jamais bon
Apres si j etais toi
Je mettrais des vannes juste au dessus des raccord en T comme ca si jamais il y a un soucis ben tu te retrouves pas ( lors des travaux ou plus tard) le chauffage a l air ( sans jeux de mot)
Car avec des angle non droit en general ca fini jamais bon
Apres si j etais toi
Je mettrais des vannes juste au dessus des raccord en T comme ca si jamais il y a un soucis ben tu te retrouves pas ( lors des travaux ou plus tard) le chauffage a l air ( sans jeux de mot)
- #24
Les T se trouveront su une section entre les collecteurs et un radiateur.
Tous les deux peuvent se fermer d'un tour de tournevis.
Cela dit, en effet, ce n'est pas le prix de 2 vannes qui va me ruiner.
Pas contre, je ne comprends pas trop ce que tu dis concernant le traçage et les angles droits.
Tous les deux peuvent se fermer d'un tour de tournevis.
Cela dit, en effet, ce n'est pas le prix de 2 vannes qui va me ruiner.
Pas contre, je ne comprends pas trop ce que tu dis concernant le traçage et les angles droits.
- #25
Sur ton dessin les T sont décalés
Et non
A la meme hauteur
sans doute par manque de place en face a face
tu auras donc a gerer de filetages et des longeurs a angle non droit
Ce qui a pour conséquence de ne jamais donner des cotes fiables
D ou le fait de tout assembler ce qui peut l etre et de tracer car sinon un decalage de 2-3mm te fera chier
et les vannes sont aussi pour ca
Cad
Si tu t’aperçois que ca marche pas et ue tu ne peux pas tout assembler etanche ben tu fermes les vannes et ton radiateur reste utilisable
et tu diras merci
Et non
A la meme hauteur
sans doute par manque de place en face a face
tu auras donc a gerer de filetages et des longeurs a angle non droit
Ce qui a pour conséquence de ne jamais donner des cotes fiables
D ou le fait de tout assembler ce qui peut l etre et de tracer car sinon un decalage de 2-3mm te fera chier
et les vannes sont aussi pour ca
Cad
Si tu t’aperçois que ca marche pas et ue tu ne peux pas tout assembler etanche ben tu fermes les vannes et ton radiateur reste utilisable
et tu diras merci
- #26
Ok, je comprends pour le décalage. C'était en effet pour le plan de montage.
En réalité, les deux T seront face-à-face.

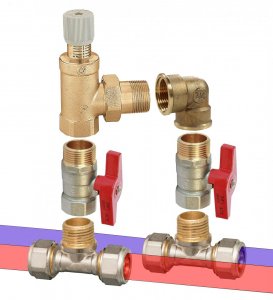

Tu as raison pour les vannes, je vais les ajouter, merci du conseil
En réalité, les deux T seront face-à-face.
Tu as raison pour les vannes, je vais les ajouter, merci du conseil
- #27
Pense a voir si elles se ferment ou s ouvrent la ou elles seront placées….
Oui ca arrive
comme ceux qui peignent un sol et se retrouvent dans un angle tout con
Oui ca arrive
comme ceux qui peignent un sol et se retrouvent dans un angle tout con
- #28
Je vois trèèèès bien ce que tu veux dire (même si ça ne m'est jamais arrivé).
(même si ça ne m'est jamais arrivé).
- #29
Au bureau il y avait une vanne différentielle au bout du circuit de l'étage, soit à près de 50m d'un local technique dans lequel les colonnes principales aboutissaient
Donc je ne vois pas ce qui imposerait de placer la vanne près de la chaudière; cela doit surtout se faire parce qu'on regroupe les équipements techniques au même endroit
Donc je ne vois pas ce qui imposerait de placer la vanne près de la chaudière; cela doit surtout se faire parce qu'on regroupe les équipements techniques au même endroit
Dernière édition:
- #31
C'est une Remeha Tzerra Ace.
Dans ce cas précis, elle se met en sécurité quelques secondes et repart ensuite sans demander d'intervention de ma part.
Je ne le sais que parce qu'elle accumule les codes erreur.
En ce qui concerne ma chaudière, deux codes :
- l'un pour une surchauffe en circuit fermé
- l'autre pour surpression
Le by-pass devrait logiquement calmer ce stress que la chaudière subit.
Dans ce cas précis, elle se met en sécurité quelques secondes et repart ensuite sans demander d'intervention de ma part.
Je ne le sais que parce qu'elle accumule les codes erreur.
En ce qui concerne ma chaudière, deux codes :
- l'un pour une surchauffe en circuit fermé
- l'autre pour surpression
Le by-pass devrait logiquement calmer ce stress que la chaudière subit.
- #32

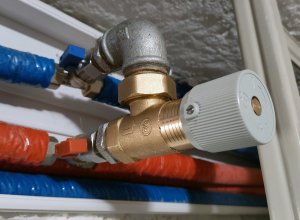

Voilà voilà... y'a plus qu'à espérer que tout ira mieux maintenant.
- #33
Tu as serti en place non??
- #34
Je ne suis pas certain de comprendre ta question.
J'ai monté les différents éléments, ensuite placé le chaud et le retour sur le multicouche (raccords à serrer) ensuite assemblage des deux parties.
J'ai monté les différents éléments, ensuite placé le chaud et le retour sur le multicouche (raccords à serrer) ensuite assemblage des deux parties.
- #35
J ai l impression qu il n y a pas de démontables hormis celui sur la soupape
Ca me donne l impression que tu as tout assemblé puis tout mis en bloc sur ton aller et retour
Ca me donne l impression que tu as tout assemblé puis tout mis en bloc sur ton aller et retour
- #36
En effet.
pas de démontable hormis celui de la soupape.
Je sais que c'eut été mieux, nous en avions parlé plus haut.
Les raccords du multicouche sont très facile à démonter... pour autant que je doive le faire un jour.
pas de démontable hormis celui de la soupape.
Je sais que c'eut été mieux, nous en avions parlé plus haut.
Les raccords du multicouche sont très facile à démonter... pour autant que je doive le faire un jour.
- #37
Je trouve cela nickel.
