Plan 2/4 tournant escalier WC en dessous

Bonjour,

Mon mari et moi sommes entrain de réaliser les plans de notre futur maison.
Je souhaiterais un plan pour un escalier 2/4 tournant avec un palier et wc sous l'escalier.
La hauteur sous plafond et de 3m avec une largeur disponible pour la cage d'escalier de 2m50 sens monté à gauche . Et je souhaiterais que la pante ne soit pas trop rède.
Je suis novice excusez moi si les infos ne sont pas complètes.
Je vous remercie par avance pour votre aide.

via ce lien, vous trouverez le lien du site de Lionel-P qui permet d'introduire toutes les dimensions nécessaires et de calculer votre escalier.

Bonjour,
Je vous remercie pour le lien, mais je ne trouve pas de feuille de calcule pour un escalier 2/4 tournant avec palier au milieu.
Pourais-je avoir un plan comme ceux réalisés par Lionel.
Info sup : la trémie peut être de entre 250cm et 300cm
Je vous remercie par avance.

Bonjour Elsa31,

Je peux vous faire le plan mais pour cela j'ai besoin des infos qui sont demandées sur ma page perso dans ce chapitre : http://lionel.ponnelle.pagesperso-orange.fr/Cotes_escaliers.htm Il est impossible de faire le calcul sans avoir TOUTES les infos demandées. Pour le calcul d'un escalier avec palier,il n'est pas possible d'automatiser ce calcul. L'escalier doit être calculé comme 2 escaliers distincts mais en prenant soins d'avoir 2 volées avec les mêmes paramètres (hauteur de marche et giron).

Bonne journée,

Lionel.

Voici les infos :

L’escalier dessert des chambres
Il y aura une tremie
Il sera réaliser en béton
La dalle sera de 20cm

le plan de la maison n’est pas encore fait, la seul contrainte est que la longeur de la cage d’escalier ne peut pas dépasser 300 cm

je vous remercie par avance
cordialement,
Elsa

Bonjour Elsa,

J'aurai aimé avoir un peu plus de précision, votre description n'est pas très claire pour moi. Il me semble que ce que je demande sur ma page perso est suffisament détaillée et est à la portée de tous.

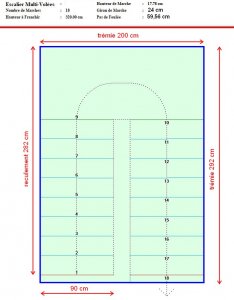

J'ai donc fait un calcul avec les éléments que j'ai en ma possession : La trémie aura 292 cm x 200 cm, avec un emmarchement de 90 cm (qui devrait suffir pour y loger un WC en dessous), l'écart entre les volées permet de placer la cloison des WC.
L'escalier aura 18 marches de 17,78 cm de hauteur avec un giron de 24 cm, ce qui fait une pente de 37° pour un pas de foulée de 59,96 cm. Le reculement de départ sera de 282 cm. La marche palière de 10 cm permet de faire le raccordement des fers à béton de la paillasse de l'escalier avec ceux de la dalle d'étage :



Aperçu de cet escalier en 3D :



J'espère que ce plan correspond à ce que vous cherchez.

Cordialement,

Lionel.

Bonsoir

je vous remercie beaucoup pour votre aide cela et parfait.
et excusez moi encore pour le peut d'infos
