Bonsoir,
Nous avançons sur les plans de notre future maison avec une société clé sur porte et nous leur avions demandé d'intégrer des WC sous l'escalier afin de garder l'autre mur du hall d'entrée libre pour y mettre des rangements.
Seulement, on avait pas spécialement réfléchis à la question du 1/4 tournant avec ou sans palier et son impact sur la taille des WC.

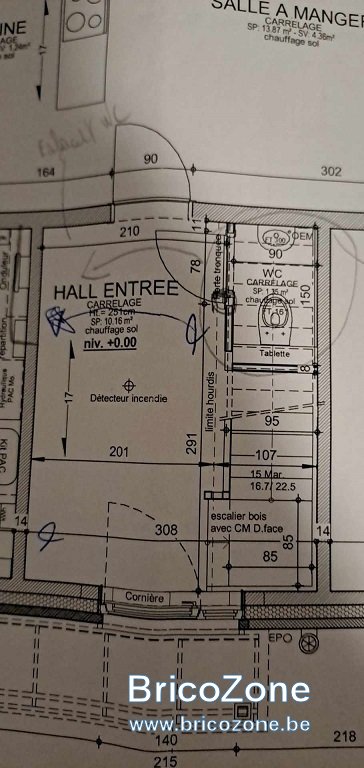

Il s'avère donc qu'avec un palier, ça ne le fait pas du tout :
La porte est alors tronquée de telle sorte que je ne sais même pas rentrer dans les toilettes.
L'idée serait donc de passer à un 1/4 tournant sans palier pour gagner de l'espace mais bien que j'ai utilisé les logiciels de calcul fournis par un membre du forum, je peine un peu à en estimer l'impact.
La surface disponible pour placer l'escalier et les WC est de 1m x 3,80m avec une hauteur d'escalier de 2,86 m (2,51m au plafond et dalle de 0,35m).

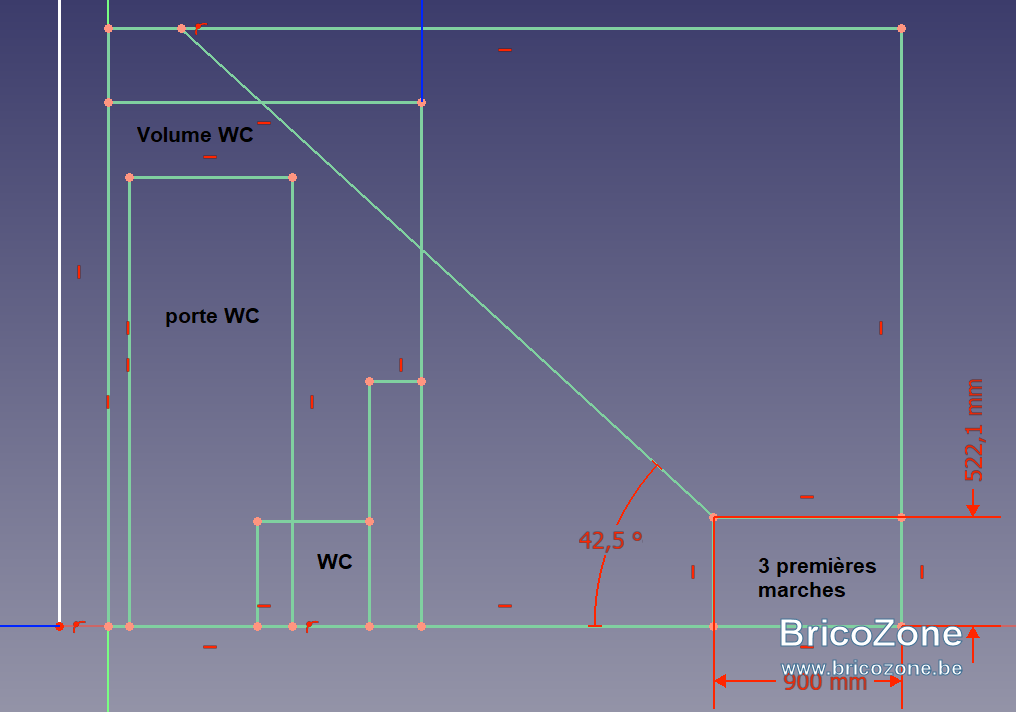

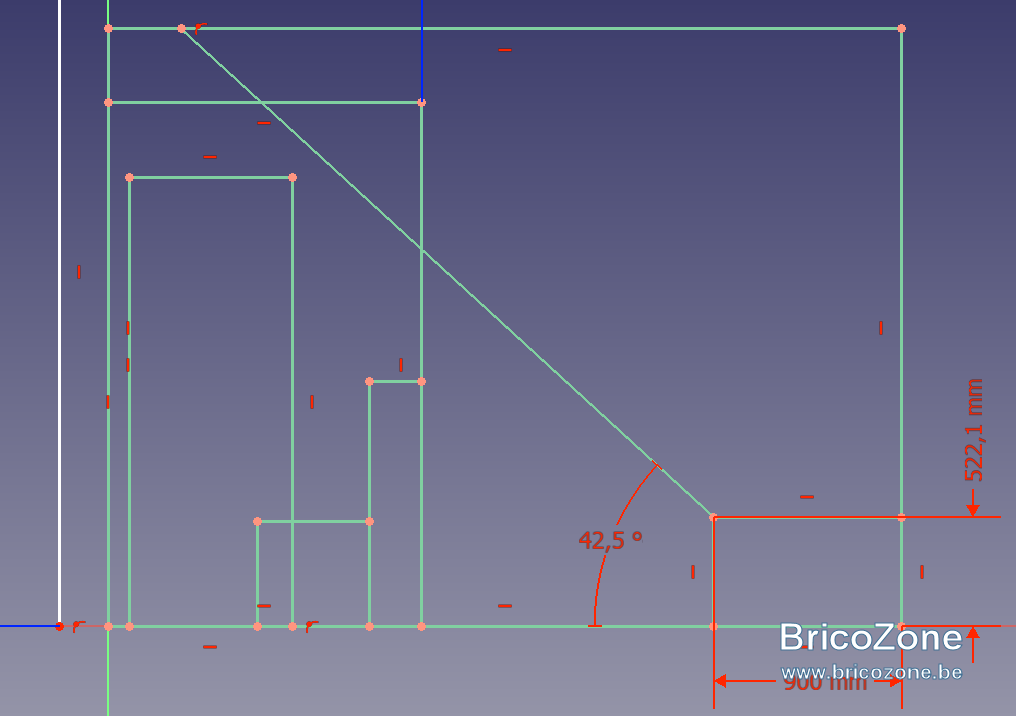

J'ai essayé de mettre ça sur un logiciel de dessin technique (Freecad) afin de le visualiser en vue de coupe :
En simulant une hauteur sous la 3ème marche à 522,10 mm (d'après mes calculs) et une pente d'escalier de 42,5°, ça passe semble-t-il correctement.
Est-ce que vous pourriez me dire si mes estimations sont correctes ou me corriger si nécessaire ?

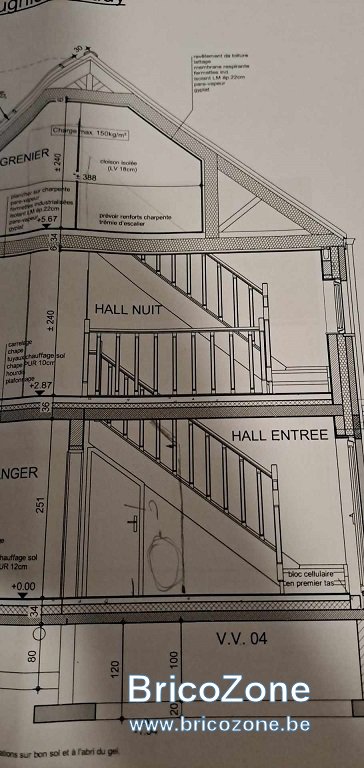

Sur le plan plus haut, on voit également une marche qui "ressort" du palier et on pourrait éventuellement la garder pour permettre de compacter l'escalier tout en gardant une pente correcte.
Je suis ouvert à vos propositions afin d'intégrer tout ça au mieux.
Merci !
Édit : j'ai fait une erreur dans mon dessin technique, le trait représente le bas du limon mais je le fait terminé au niveau fini du palier au lieu de le faire terminer au niveau du plafond.
Nous avançons sur les plans de notre future maison avec une société clé sur porte et nous leur avions demandé d'intégrer des WC sous l'escalier afin de garder l'autre mur du hall d'entrée libre pour y mettre des rangements.
Seulement, on avait pas spécialement réfléchis à la question du 1/4 tournant avec ou sans palier et son impact sur la taille des WC.
Il s'avère donc qu'avec un palier, ça ne le fait pas du tout :
La porte est alors tronquée de telle sorte que je ne sais même pas rentrer dans les toilettes.
L'idée serait donc de passer à un 1/4 tournant sans palier pour gagner de l'espace mais bien que j'ai utilisé les logiciels de calcul fournis par un membre du forum, je peine un peu à en estimer l'impact.
La surface disponible pour placer l'escalier et les WC est de 1m x 3,80m avec une hauteur d'escalier de 2,86 m (2,51m au plafond et dalle de 0,35m).
J'ai essayé de mettre ça sur un logiciel de dessin technique (Freecad) afin de le visualiser en vue de coupe :
En simulant une hauteur sous la 3ème marche à 522,10 mm (d'après mes calculs) et une pente d'escalier de 42,5°, ça passe semble-t-il correctement.
Est-ce que vous pourriez me dire si mes estimations sont correctes ou me corriger si nécessaire ?
Sur le plan plus haut, on voit également une marche qui "ressort" du palier et on pourrait éventuellement la garder pour permettre de compacter l'escalier tout en gardant une pente correcte.
Je suis ouvert à vos propositions afin d'intégrer tout ça au mieux.
Merci !
Édit : j'ai fait une erreur dans mon dessin technique, le trait représente le bas du limon mais je le fait terminé au niveau fini du palier au lieu de le faire terminer au niveau du plafond.
