Plan, schéma, réception

R

Raphael Budke

• 21 Octobre 2025

• #1

Bien le bonjour chère communauté!

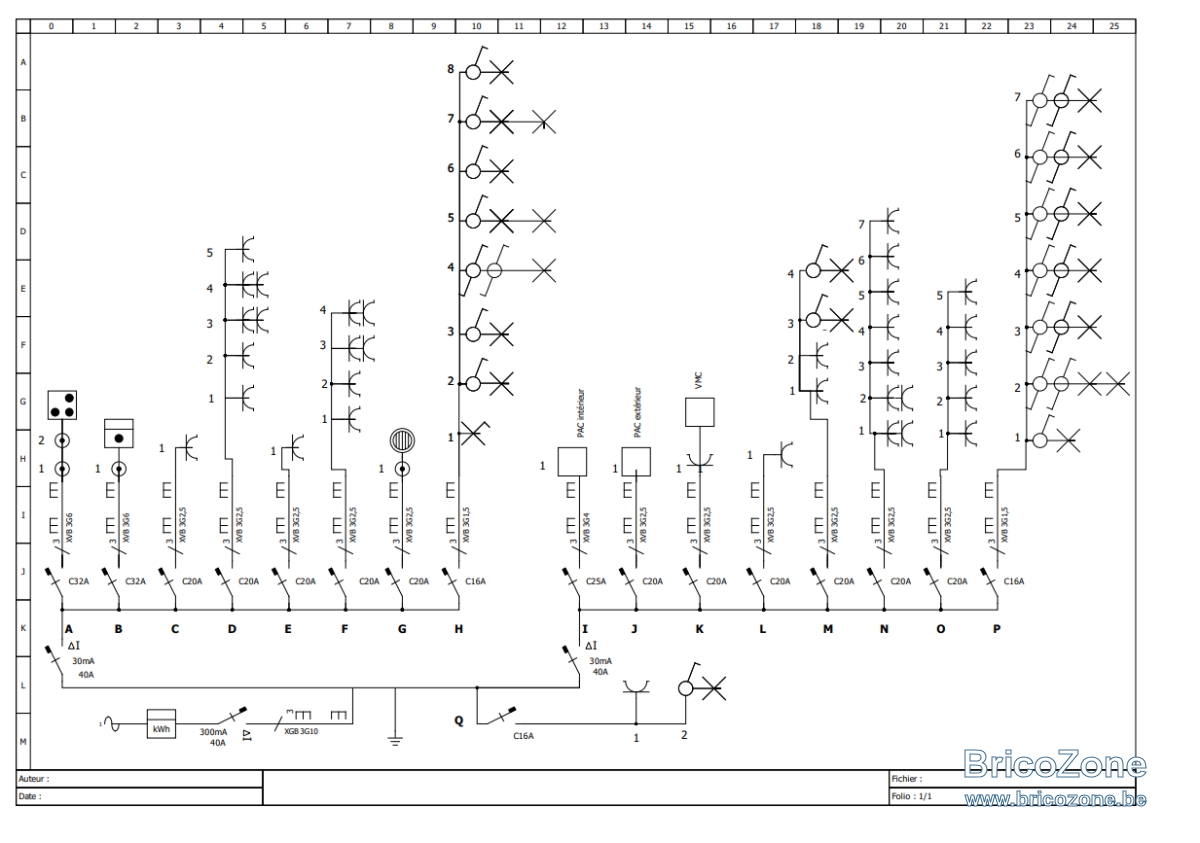

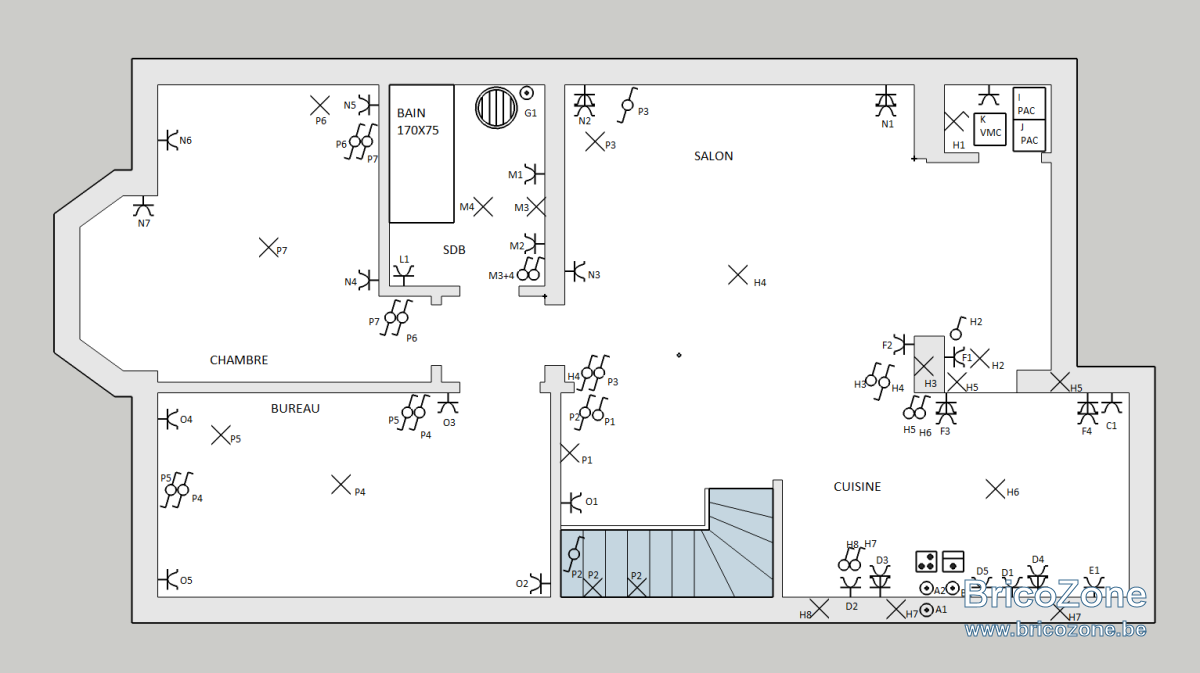

Je me prépare pour ma toute prochaine réception électrique et j'aurais aimé avoir votre avis sur mon schéma et mon plan

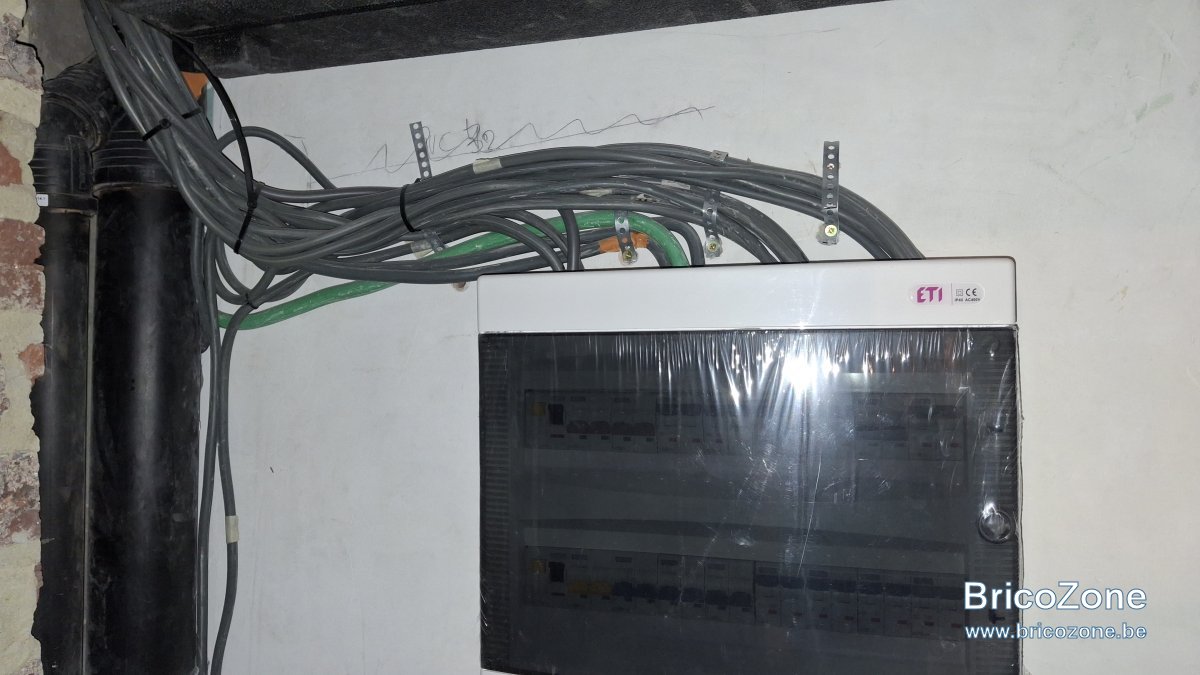

et l'allure de mon tableau. C'est mon premier tableau, je peux pas m'empêcher de laisser des longueurs de câbles " au cas où", est ce ok comme ça?

Aussi, je suis contraint à faire ma réception encore loin avant la fin de chantier, et une série de détails comme le coffrage au dessus de mon tableau ne sont pas encore faits, vous pensez que ça passe?

Au plaisir de vous lire, je vous souhaite une bien bonne nuit



Dernière édition: 21 Octobre 2025

Edmaison

• 21 Octobre 2025

• #2

Bonjour,

Ça me semble un très bon début
Pourquoi le circuit "Q" n'est pas derrière un 30mA?

Le four pourrait être à la place pour ne changer que le câblage (vu qu'il y a du mou )

Pas de souci pour le coffret et les câbles comme il sont. Le tout c'est de ne pas voir les fils qui sont dans les câbles hors du coffret fermé

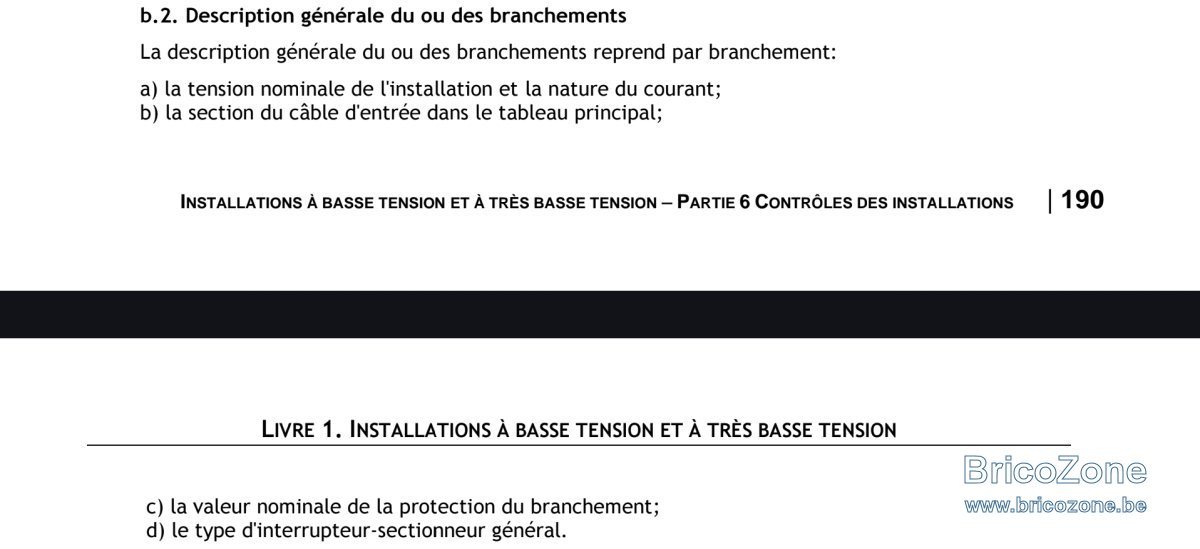

Il faudra rajouter aussi les caractéristiques du compteur (EAN à garder pour vous, et Ampérage/voltage)



BG1000

• 21 Octobre 2025

• #3

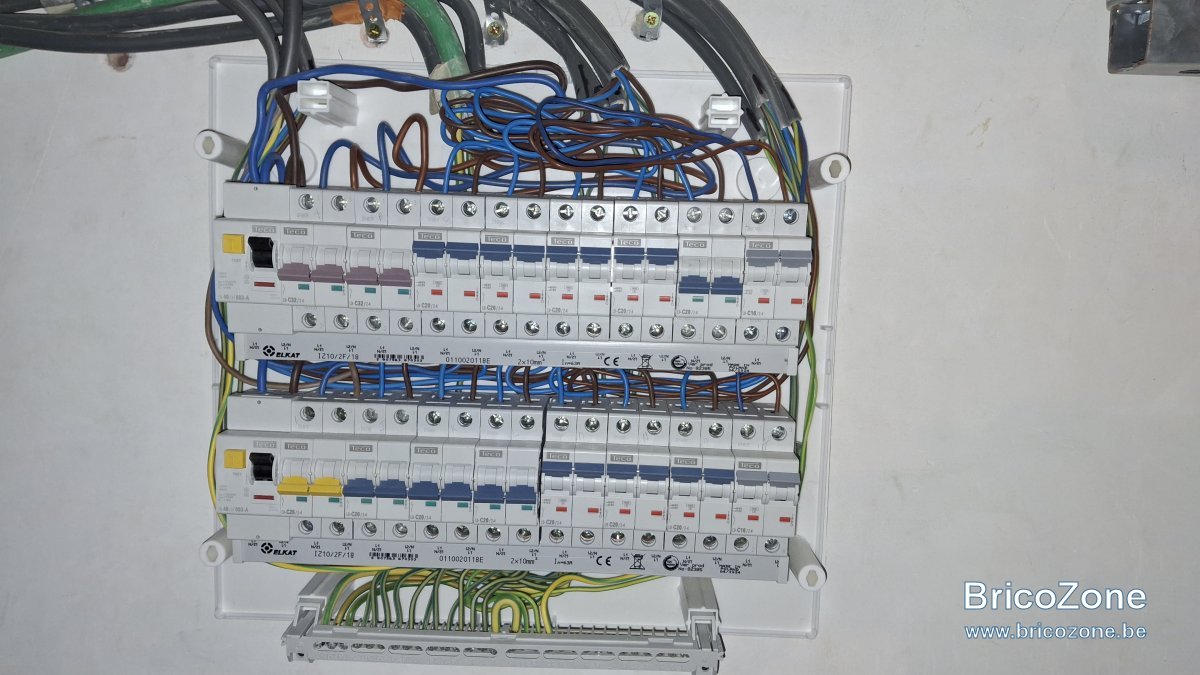

Je vois 3 différentiel sur le schéma et 2 sur la photo...



R

Raphael Budke

• 21 Octobre 2025

• #4

Merci beaucoup pour ces retours!

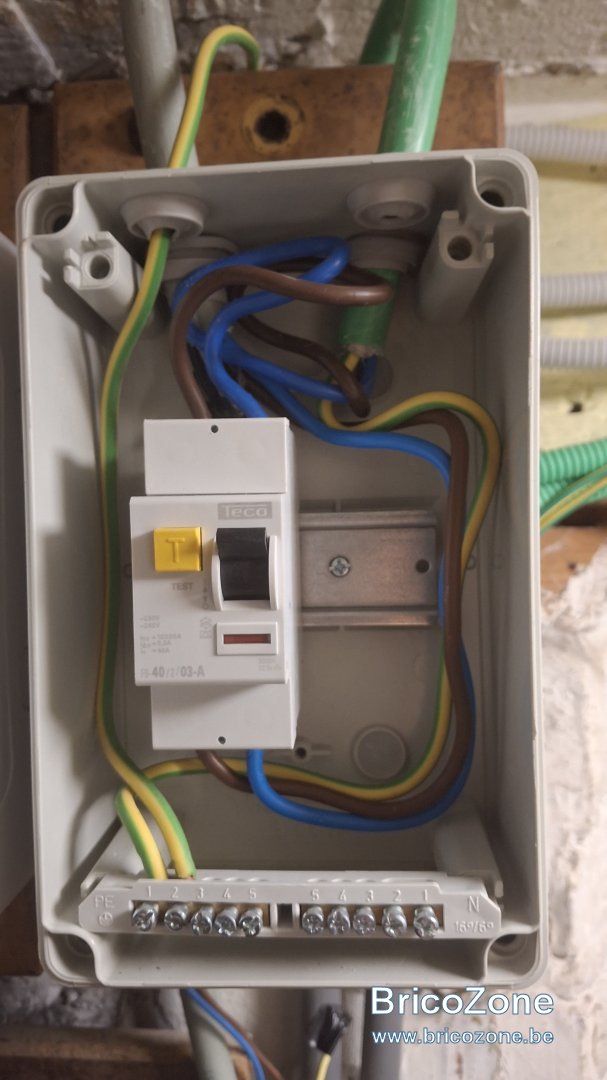

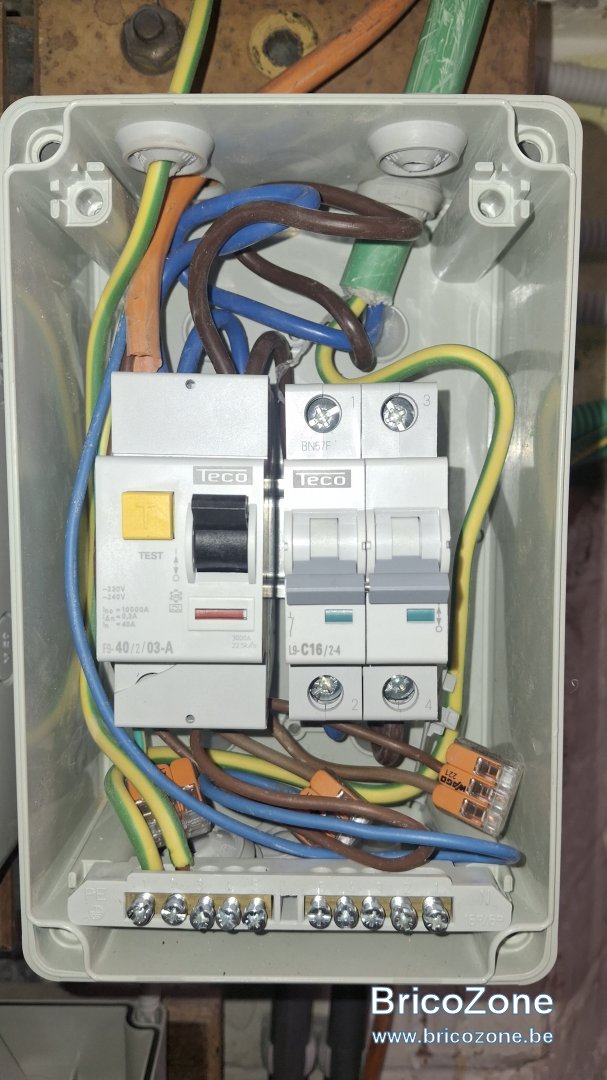

En fait le différentiel 300mA est au coffret à la cave près du compteur. Et le circuit Q est le circuit de la cave, qui part directement du coffret cave.
Est ce un soucis de l'avoir configuré comme ça ?
Mon appart est au 3e.

Bon celui là c'est pas encore prêt, là je suis sauvagement branché sur un voisin avec une rallonge



Dernière édition: 21 Octobre 2025

Edmaison

• 21 Octobre 2025

• #5

Pas de chance, ce circuit cave doit être sûr un 30mA.

Il va falloir un plus grand coffret



BG1000

• 21 Octobre 2025

• #6

Ou un disjoncteur différentiel



R

Raphael Budke

• 21 Octobre 2025

• #7

Hm oui j'avais un doute la dessus. Je l'ai tenté pcq les voisins ont fait pareil et c'est passé.
Mais je vais pas le risquer... je vais juste retirer le circuit cave du tableau alors, il était pas essentiel.
Du coup si c'est la seule rectification a faire je suis bien rassuré

Encore une question : pour la réception, je vais donc préparer le 4x10 qui part du coffret vers le compteur. Est ce ok que je fasse un raccord provisoire entre ce 4x10 et la rallonge branchée chez le voisin pour avoir tjs de l'élec chez moi? Ou alors ça fera trop bricolo et le vérificateur risque de pas apprécier ?

Mais si je ne le fais pas, il n'y aura pas d'elec du tout pdt la réception.

Merci pour vos réponses c'est top!



Edmaison

• 21 Octobre 2025

• #8

C'est une bonne idée de retirer le circuit "Q" de la cave s'il n'est pas essentiel. (Sur place et sur le schéma)

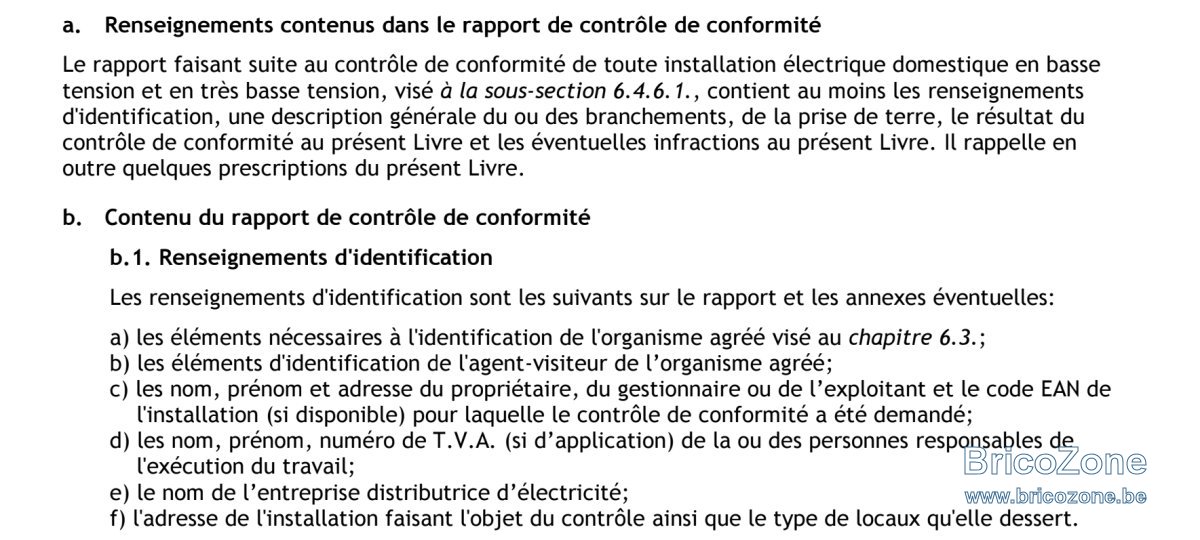

Ne pas oublier de rajouter le numéro EAN et les caractéristiques du compteur sur le schéma. De le dater et de le signer.

Pour la question du 4x10 branché sur une rallonge (proprement), avec une explication du contexte ça devrait passer pour le contrôleur s'il est un minimum compréhensif, Au pire il suffit de débrancher la rallonge.
Il n'y a pas du tout de compteur pour l'instant ?



R

Raphael Budke

• 21 Octobre 2025

• #9

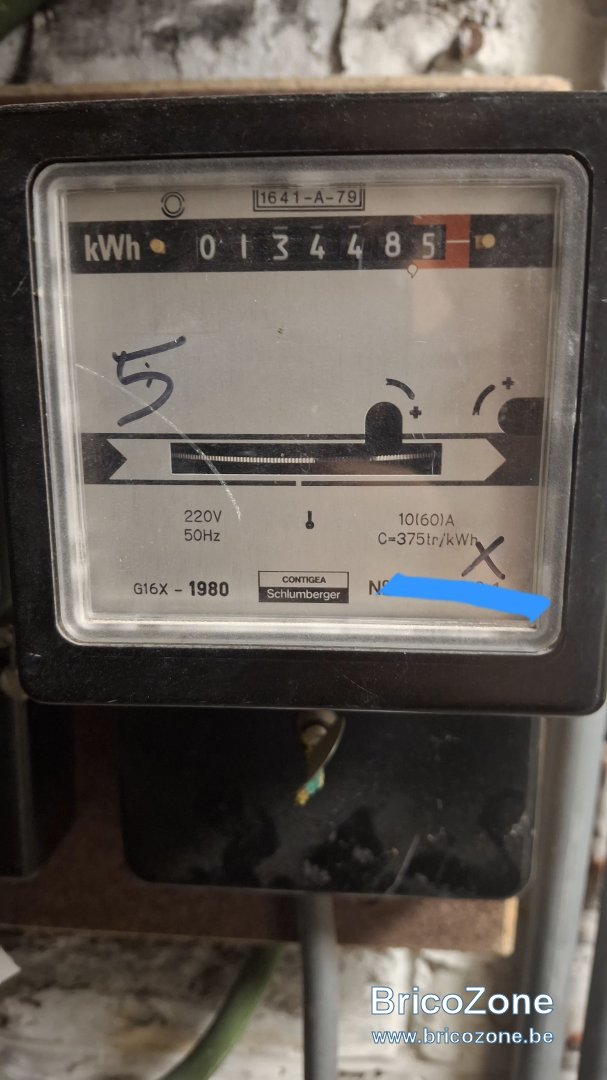

Il y a un compteur, mais rien qui le relie au tableau. J'ai besoin de la conformité pour ouvrir mon compteur et le relier
En soi ça me va de débrancher pendant sa venue, mais je sais plus si il y a besoin d'avoir du courant dans l'installation pendant le contrôle.

Pour les details du tableau, l'amperage, c'est celui du disjoncteur qui le précède (20A dans mon cas) ou ce qui est écrit dans le compteur (10(60)A)

Merci pour tes conseils précieux



Edmaison

• 22 Octobre 2025

• #10

Il faut quand même noté les caractéristiques de ce futur compteur.

Par contre si c'est en mono 20A (ce qui semble très peu) il y aura probablement un problème à l'usage pour le four/taque, dont les disjoncteurs sont a 32A (pas dit qu'ils tirent plus que 20A cela dit.)

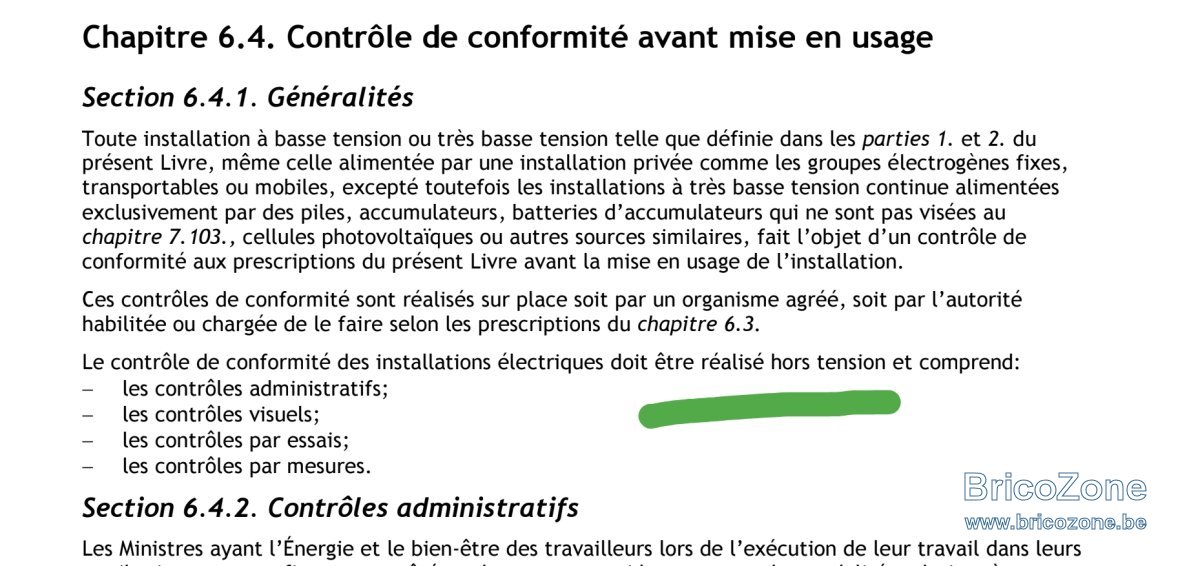

Le contrôle de fait hors tension.



Edmaison

• 22 Octobre 2025

• #11

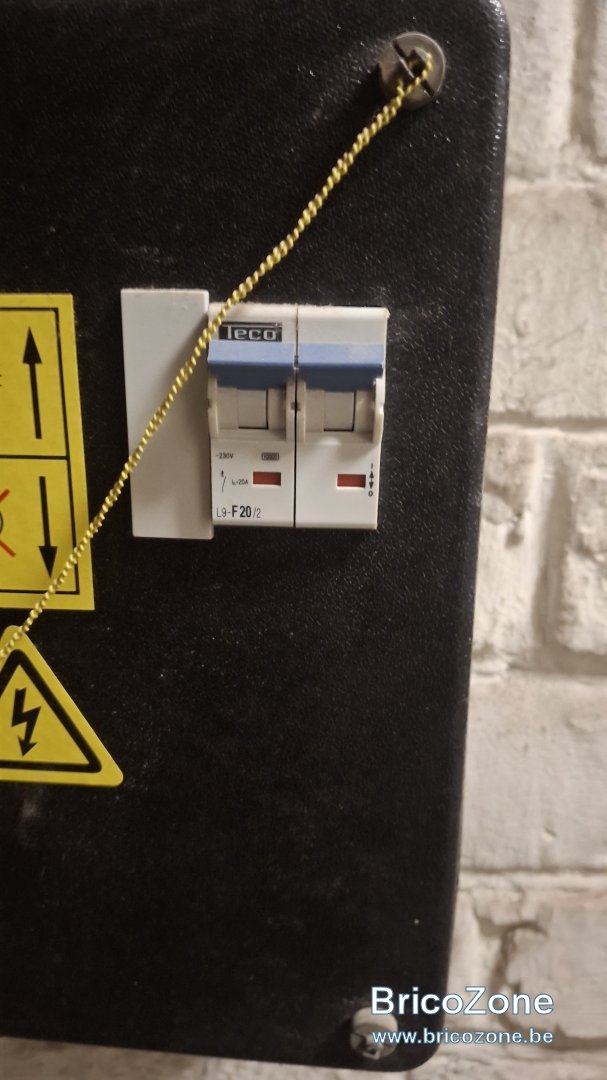

Une petite photo du compteur et de son disjoncteur ?

Il faut aussi :
- rajouter "Cca" a côté de chacune des sections de câble (ils doivent bien sûr l'être)

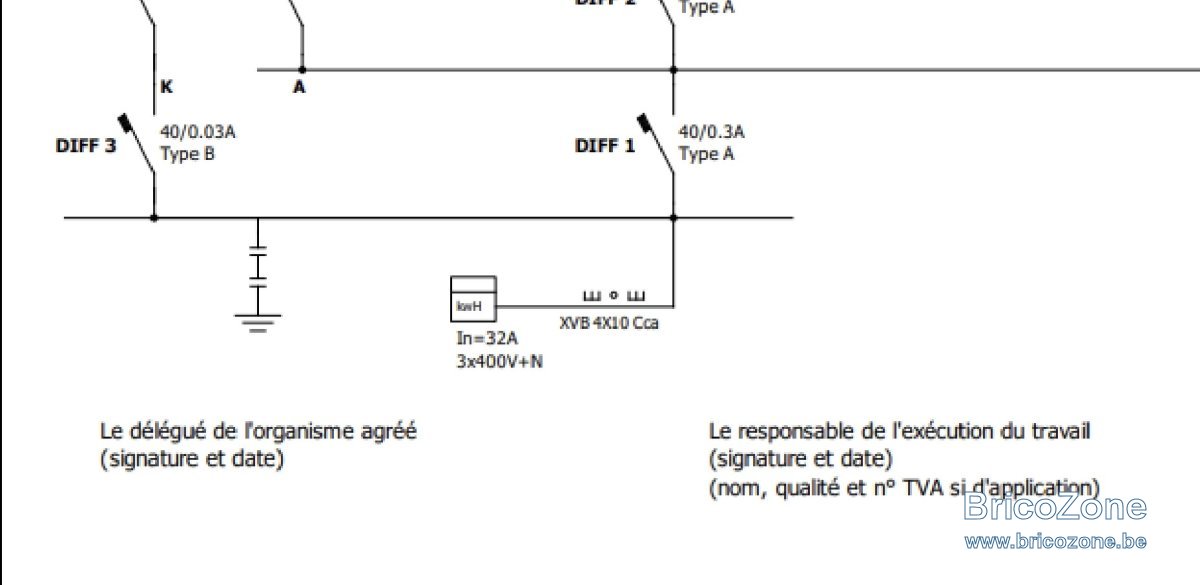

- noter sur le schéma le câble 4x10 entre le compteur et le disjoncteur général

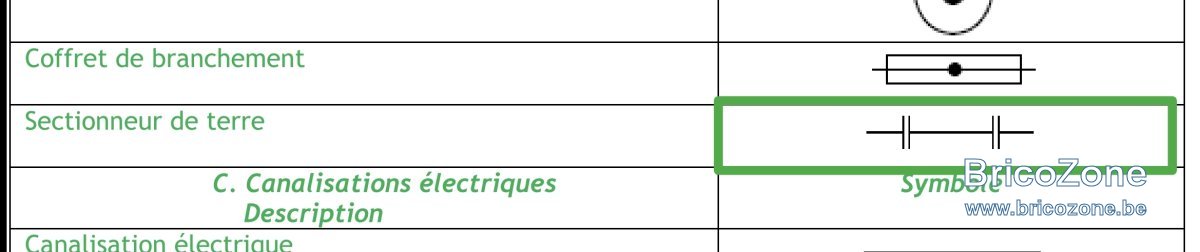

- représenter le sectionneur de terre



Dernière édition: 22 Octobre 2025

R

Raphael Budke

• 22 Octobre 2025

• #12

Waaa c'est top merci!!
Je vais faire toutes ces petites modifs.
En effet, je compte demander un changement de disjoncteur lors de l'ouverture du compteur.

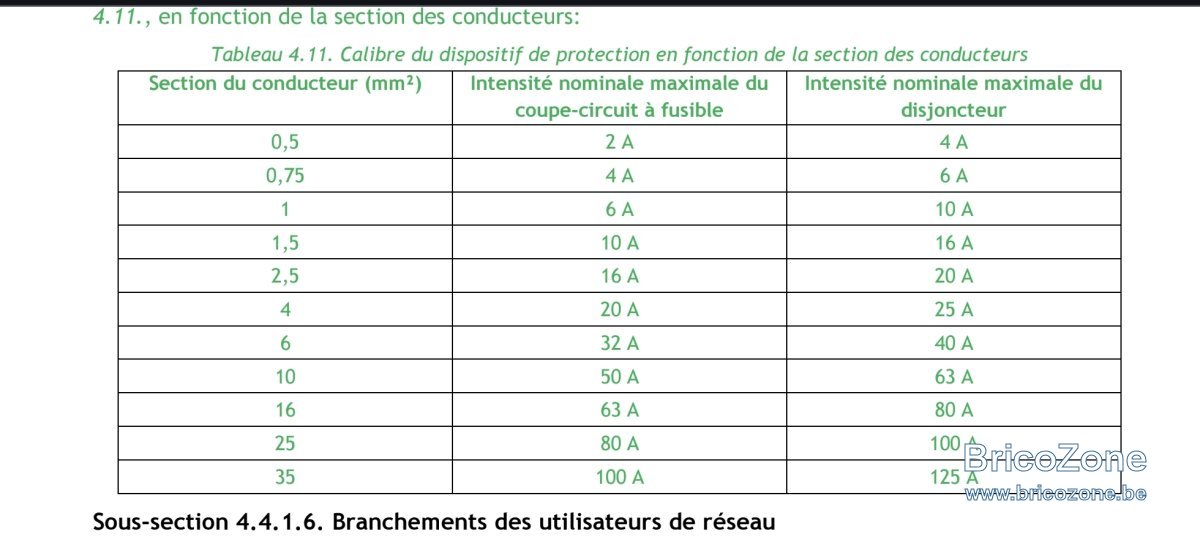

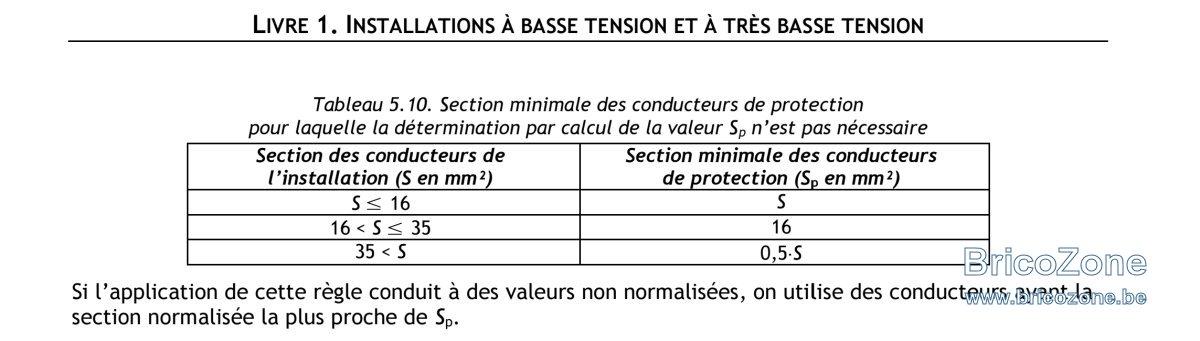

Aussi, j'ai mis un 10² vers le sectionneur de terre, mais ça doit être du 16mm²?

Un grand merci pour tous tes retours



Dernière édition: 22 Octobre 2025

Edmaison

• 23 Octobre 2025

• #13

Aussi, j'ai mis un 10² vers le sectionneur de terre, mais ça doit être du 16mm²?

Comme le câble compteur<> disjoncteur principal est de 10mm2, le câble de terre peut être de 10mm2 aussi.

Ça laisse la possibilité d'aller à 63A au compteur



R

Raphael Budke

• 7 Novembre 2025

• #14

En passant, j'ai ma réception
Merci beaucoup pour le coup de main !
