Bonjour Bricozone,
Il y a une dizaine d’année j’ai fait le choix d’un système de chauffage mixte accumulateurs-poele à pellet.
J’ai donc acheté deux accumulateurs Olsberg Carat placés à des endroits stratégiques commandés par une régulation Olsberg US4 (avec sonde extérieure). Installation faite par un professionnel.
Il m’est arrivé à l’une ou l’autre reprise de modifier les paramètres de régulation en fonction de mes besoins et tout fonctionnait bien.
Depuis quelques jours un de mes accumulateur ne charge plus. Je pense avoir découvert après moultes recherches la source du problème, mais j’ai l’impression que celui-ci me renvoi vers un autre problème sur ma régulation…

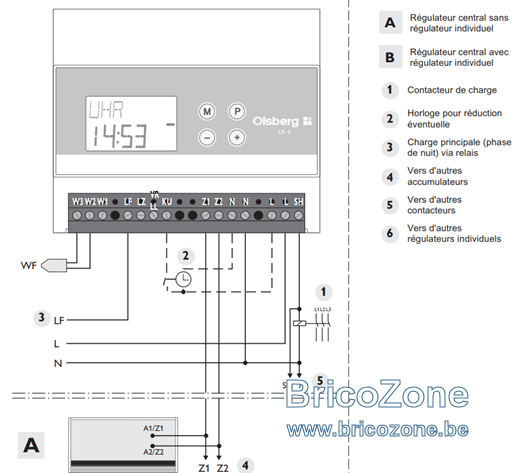

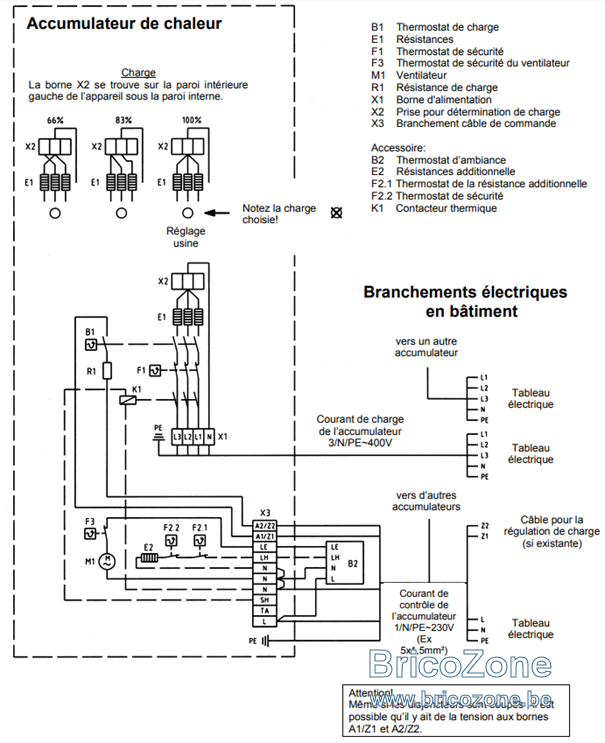

Les schémas de branchement de ma régulation (excepté SH qui n’est pas utilisé en Belgique) et le schéma électrique de mon accumulateur .
Le problème se concentre selon moi à la résistance R1 commandée par les bornes A1/Z1 A2/Z2 en provenance du régulateur.
En fonction des schémas, j’en concluais que ces deux bornes sont une commande d’un télérupteur donnant le feu vert pour une charge, toute la complexité d’allumage venant du régulateur. Mais ca ne semble pas du tout être le cas puisqu’elle sont toujours sous tension…

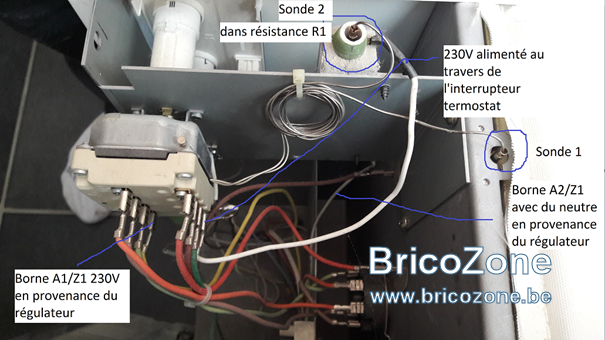

Dans la photo ci-dessus vous pouvez voir 2 sondes de température qui ne se trouvent pas sur le schéma électrique, la sonde 1 dans le corps de chauffe et la sonde 2 dans une résistance alimentée par les bornes du régulateur (R1). Lorsque je retire cette sonde, brûlante en permanence => la charge de l’accumulateur reprend…
Question 1 à quoi sert cette sonde fourrée dans une résistance et raccordée au régulateur et qui est chaude en permanence ? et pourquoi est-elle, semblerait il, en surchauffe ce qui bloque la charge
Question 2 si les bornes de commande de la régulation sont toujours sous tension (230V en permanence) comment fait on pour contrôler la charge, il semble clair que ce n’est pas le voltage qui le gère… Pourtant lorsque la tension sur le fil de nuit arrive au régulateur j'entend bien qu'un télérupteur réagit...
Bref vous aurez compris, je ne suis pas un spécialiste de la régulation de chauffage
D’avance merci pour vos réponses éclairées
