Problème de transfo - raccordement

Loriot

• 26 Juin 2020

• #1

Bonjour,

Après 10 ans de bons et loyaux services, le transformateur des lampes halogènes de la salle de bain est mort "foudroyé". J'aimerais pouvoir le remplacer, j'ai donc tout démonté et je cherche un nouveau transfo. Voici ce que j'ai actuellement :

Sauf que le mien est bien noirci côté entrée .

Je n'arrive pas à trouver un remplaçant, pouvez-vous m'aider et me dire ou trouver cela? Le problème est que la plupart des transfo que je trouve n'a pas 2 circuits en sortie.

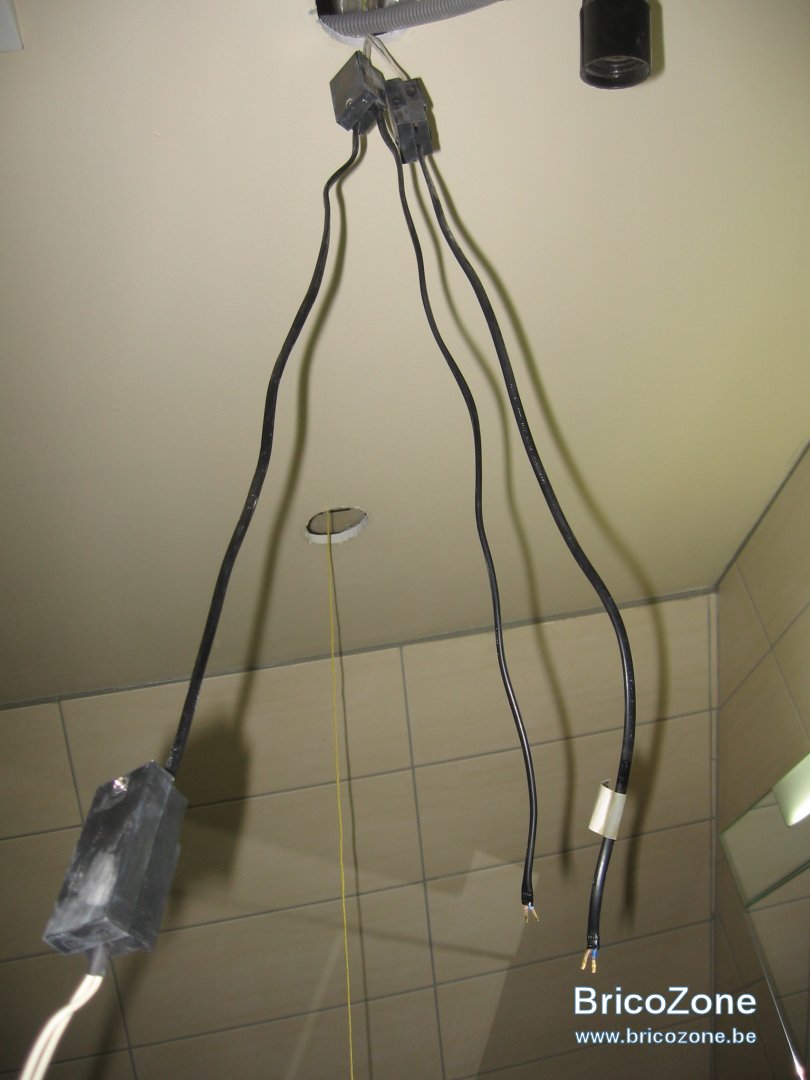

Voici les lampes raccordées au transfo :

Il y a donc bien deux lignes et sur une des deux deux lampes. Ma première idée si je ne trouve pas de transfo avec deux sorties était d'utiliser un wago pour connecter les deux lignes ensembles et raccorder le tout à un transfo avec une seule sortie et pour la connexion Wago transfo utiliser du 1.5mm² ou du 2.5mm².

Bref, pouvez-vous me dire ou trouver un transfo ayant les mêmes caractéristiques et 2 sorties ou me dire quel transfo prendre et comment gérer le cablage?

D'avance un grand merci, je préfère poser ma question que d’éteindre un incendie



BG1000

• 26 Juin 2020

• #2

Je remplacerais le transfo et les lampes pour y mettre des LED 12V (SDB)



Loriot

• 26 Juin 2020

• #3

BG1000 a dit:

Je remplacerais le transfo et les lampes pour y mettre des LED 12V (SDB)

Cliquez pour agrandir...

Pourquoi? Mes spots sont IP44 et lorsqu'une halogène est en fin de vie je la remplace très facilement. Les LED 12V sont directement dans le spot, ce qui signifie que dés que je devrai en remplacer une, je devrai trouver le même modèle (tout un programme en soi) et que cela me coûtera plus cher.

J'ai un système fonctionnelle et je peux changer le transfo pour moins de 20€, autant faire ce changement non?



BG1000

• 26 Juin 2020

• #4

Quel est le type de soquet et le type de lampes? Je suppose que c'est des GU5.3 .Trouver des lampes à filament devient de plus en plus difficile et nécessite une maintenance fréquente. Des transfo se trouvent partout



Loriot

• 26 Juin 2020

• #5

BG1000 a dit:

Quel est le type de soquet et le type de lampes? Je suppose que c'est des GU5.3 .Trouver des lampes à filament devient de plus en plus difficile et nécessite une maintenance fréquente. Des transfo se trouvent partout

Cliquez pour agrandir...

Ok je comprends la remarque ce sont bien des spots halogènes IP 44 avec le raccordement noir sur la photo, le soquet c'est juste un raccord provisoire pour que les enfants puissent se brosser les dents. Je vous rassure le courant est coupé lors de la douche



Loriot

• 26 Juin 2020

• #6

supertoto a dit:

Ce que vous appelez double sortie n'est jamais qu'une sortie simple dédoublée, un transfo avec une seule sortie fonctionnera de la même façon.

C'est juste que c'est pas toujours évident de mettre deux fils dans ces petites bornes.

Cliquez pour agrandir...

Super, c'est bien comme cela que je l'avais compris donc si je ne sais pas mettre les câbles ensembles au niveau du transfo, mon montage avec deux wagos et deux cables 2.5mm² pour faire la liaison wago/transfo devrait fonctionner.

Quelque chose comme ça pour rester dans la même gamme de puissance :



BG1000

• 26 Juin 2020

• #7

Ne pas oublier que le transfo doit se trouver hors des volumes de la sdb....



Loriot

• 26 Juin 2020

• #8

BG1000 a dit:

Ne pas oublier que le transfo doit se trouver hors des volumes de la sdb....

Cliquez pour agrandir...

Il était/sera situé dans le plafond et il y a un extracteur dans la salle de bain, d'ou le jeu de ficelles pour pouvoir récupérer le tout.



omega.067

• 26 Juin 2020

• #9

juste une piqûre de rappel
https://www.rtbf.be/info/economie/d...teignent-les-led-vont-en-profiter?id=10004453
https://www.60millions-mag.com/2018/10/04/bientot-la-fin-des-lampes-halogenes-12069

Michel



flashman

• 26 Juin 2020

• #10

Il y a évidemment des ampoules leds qui vont sur vos soquets... Ce sont exactement les mêmes ampoules, mais, en led.

Attention que pour les leds, on préfère travailler en DC.



Loriot

• 26 Juin 2020

• #11

Ok, si je résume.

• Option 1 : Je prends un transfo avec 2 sorties et je fais les branchements comme avant, j'ai trouvé ceci : https://www.lampdirect.be/fr/osram-htm-105va-230v-transformateur-12v-halogen-led
  • C'est vers celle-ci que je penche, je commande?
• Option 2 : Je prends un transfo avec sortie unique, je prends deux 2.5mm², 2 wago et je branche mes câbles

Je ne suis pas du tout contre les LED, je vous rassure. Pour l'instant j'ai des halogènes donc je continue avec ça, mais dés qu'elles seront mortes je passerai aux LED, je suppose qu'il n'y aura pas de problème. Ce que je ne veux pas c'est des trucs comme ça :

En mode tout en un difficile à remplacer lorsqu'il y a un problème.



Loriot

• 27 Juin 2020

• #12

J'ai pour l'instant 75W de puissance halogène donc je pensais me diriger vers un transfo 35-105 W mais que ce passera-t-il si je remplace mes halogènes par des LED qui ne feront que 15W? Je devrai changer de transfo ?

L'idée est bien de passer des halogènes aux LED GU5.3 sans devoir changer de transfo? Est-ce possible?

Merci pour vos retours.



flashman

• 27 Juin 2020

• #13

C'est pour ça que ça n'a aucun intérêt de continuer en halogène... Tant qu'à devoir changer de transfo, autant passer en led.

Et vu la hauteur, il n'y a même peut-être pas besoin de transfo, on peut peut-être utiliser des GU10 (si + de 2m25 du fond de la baignoire/douche).



Loriot

• 12 Juillet 2020

• #14

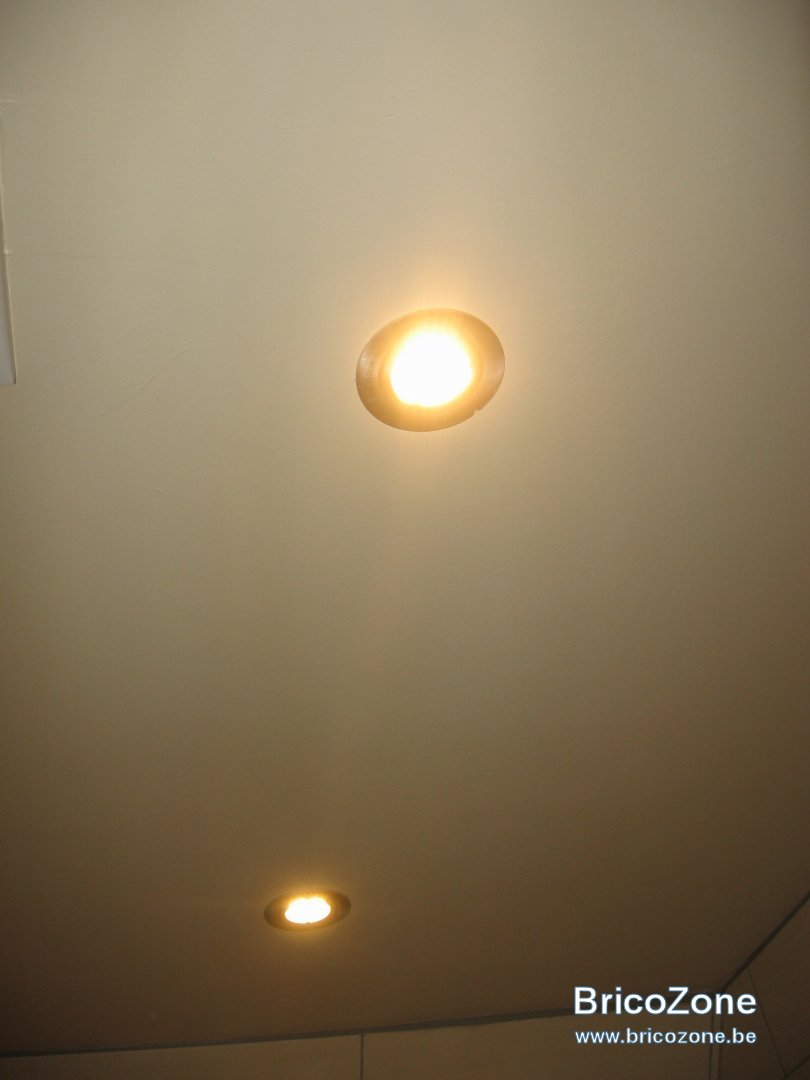

Transfo changé pour du 0-70W. Spots mis en LED 3x5W et tant qu'à faire, cablage entre transfo et spots également refait vu la piètre qualité de ce qui était en place... résultat, La lumière fut (enfin la lumière est de nouveau là)

Merci à tous.
