Problème de vidéophonie

L

Laurent33

• 2 Septembre 2018

• #1

Bonjour,

J'ai acheté un système de vidéophonie mais les 4 écrans fonctionnent avec des prises

J'aimerais pouvoir tous les alimenter à l'aide d'un transformateur placé dans la boîte à fusibles mais je ne sais pas si c'est possible.

Si vous pensez que cela irait, pourriez-vous me donner l'ampérage et la puissance nécessaire pour le transformateur ?

Voici les spécificités techniques :

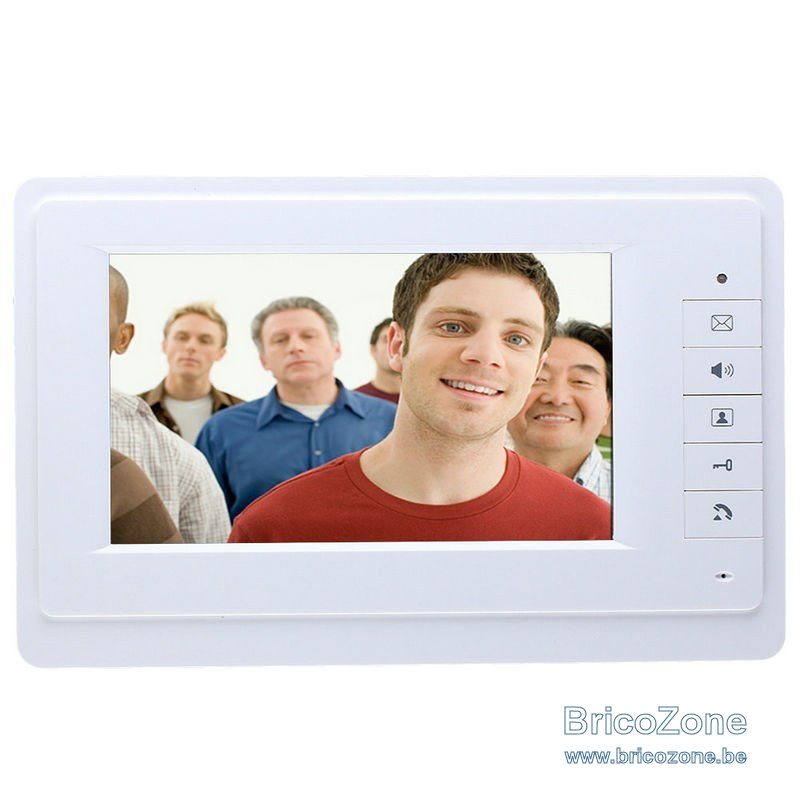

Moniteur d'intérieur
écran: 7 " TFT LCD (16: 9)
résolution: 800x480 (RVB)
Distance efficace:
-jusqu'à 120 m (entre l'unité intérieure et extérieure)
-jusqu'à 50 m (entre intérieur et extra unité intérieure)
Température de fonctionnement:-10 ° C ~ 50 ° C
Alimentation:
-entrée: AC 100 ~ 240 V, 0.5A
-sortie: DC 15 V, 1.2A
Dimensions: Env. 224 (W) x 136 (H) x 20 (D) mm
Méthode d'installation: Mur-monté

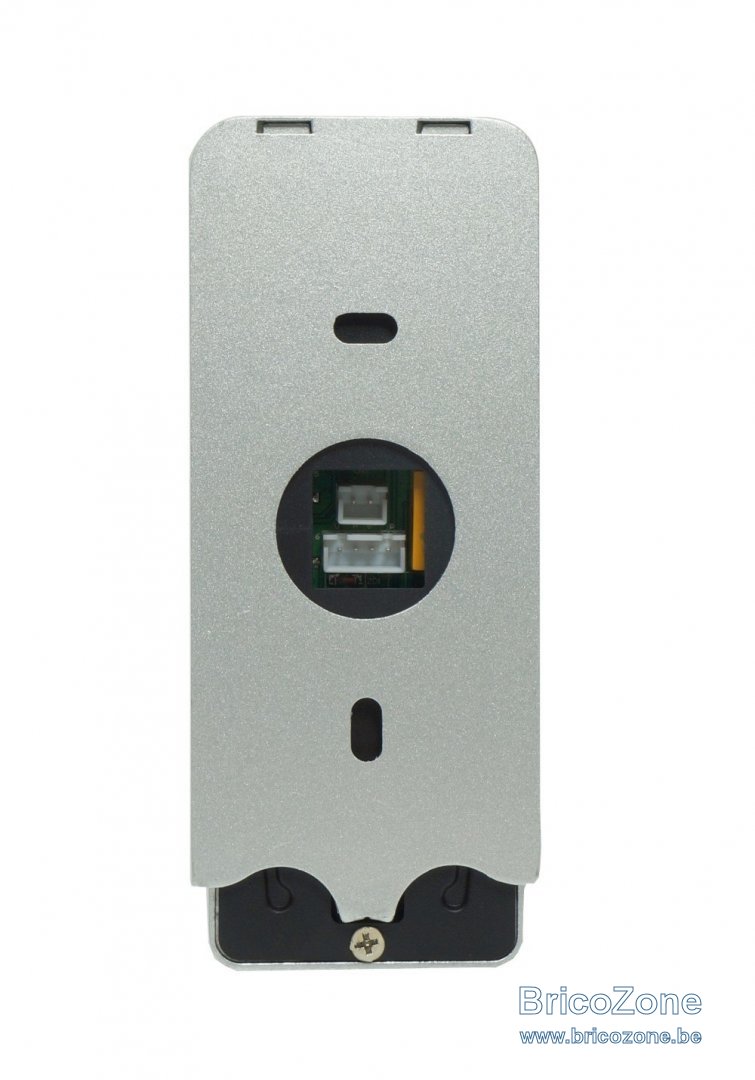

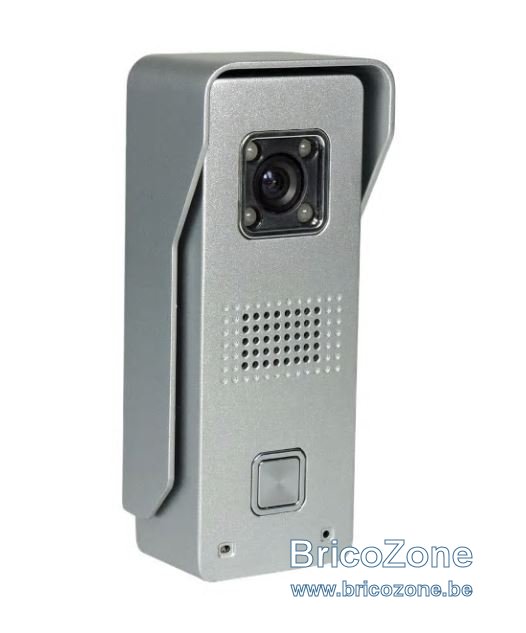

Caméra extérieure En Métal
Capteur d'image: 1/3 " CMOS
résolution: 600TVL
Longueur focale: 3.6mm
IR LED: 5 pcs, 10 Lux
Température de fonctionnement:-10 ° C ~ 50 ° C
Alimentation: DC 15 V
Dimensions: Env. 50 (W) x 125 (H) x 44 (D) mm
Méthode d'installation: Mur-monté

Merci d'avance



Cory

• 3 Septembre 2018

• #2

Bonjour,
Attention, il ne s'agit pas de transformateur mais d'alimentation DC.11
il vous faudrait une alimentation de 15V / 4,8Am minimum pour les moniteurs, soit 72VA (minimum) auquel il faut ajouter 1200VA pour le portier si je lit bien sur la photo.



omega.067

• 3 Septembre 2018

• #3

hello
doit y avoir un stûût, 1200VA en 15vDC, ça fait 80A
il y a une chaufferette à l'intérieur
Michel



Cory

• 3 Septembre 2018

• #4

C'est pourtant ce que je lis sur la photo.



omega.067

• 3 Septembre 2018

• #5

ben oui, j'l'ai vu aussi , mais c'est pour ça que je pense qu'il y a un stûût



Cory

• 3 Septembre 2018

• #6

Peut-être prévus pour une commande genre moteur ouvre porte ou autre.



omega.067

• 3 Septembre 2018

• #7

Cory a dit:

Peut-être prévus pour une commande genre moteur ouvre porte ou autre.

Cliquez pour agrandir...

mouais, j'voudrais bien voir les bornes de raccordement, tu t'rends compte, 80A



Cory

• 3 Septembre 2018

• #8

... et la section des fils



omega.067

• 3 Septembre 2018

• #9

et le volume de l'alimentation DC



flashman

• 3 Septembre 2018

• #10

Alimentation:
-entrée: AC 100 ~ 240 V, 0.5A
-sortie: DC 15 V, 1.2A


.......................................

1,2 x 4 = 4,8.

Un 6 ampères 15VDC sera parfait.
L'alimentation alimente forcément aussi le poste extérieur.



Dernière édition: 3 Septembre 2018

Cory

• 3 Septembre 2018

• #11

D'accord, mais quid de l'indication sur le portier ?



flashman

• 3 Septembre 2018

• #12

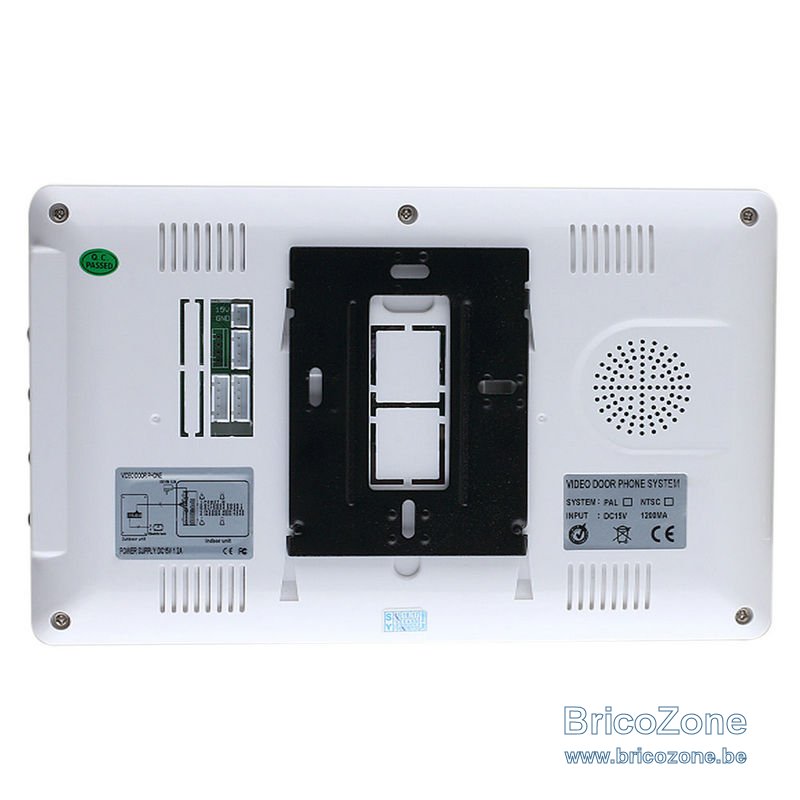

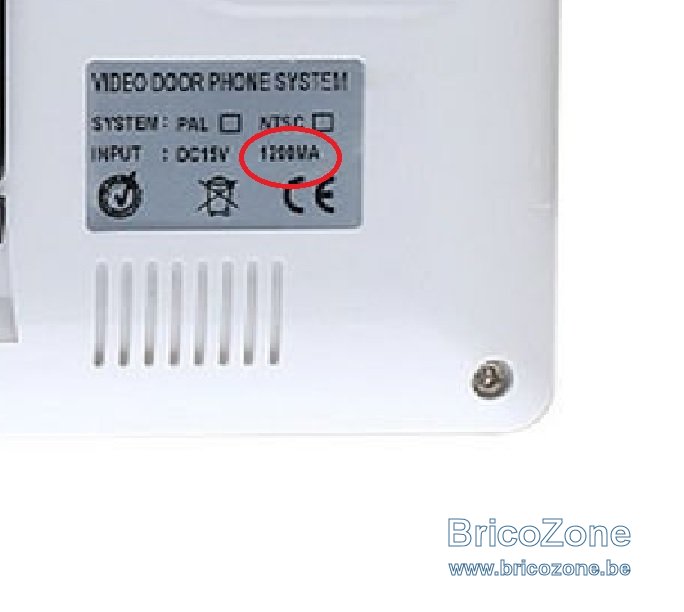

L'étiquette de gauche sur ce même moniteur, il est ecrit "power supply" 15VDC 1,2A

Sur cette étiquette, il est marqué "input" 1200VA. Je suppose donc que c'est le contact de la gâche qui peut supporter ces 1200VA (ce qui semble déjà énorme...).



flashman

• 3 Septembre 2018

• #13

Ce sont des VA chinois..... A mon avis c'est pour ça....... Ils ont tout plus petit là-bas, faut bien compenser.......



Cory

• 3 Septembre 2018

• #14

Il ne reste plus qu'à demander une photo plus claire des étiquettes.



flashman

• 3 Septembre 2018

• #15

C'est ce que j'avais écris aussi mais que j'ai effacé après avoir vu ou c'est plus grand...



L

Laurent33

• 3 Septembre 2018

• #16

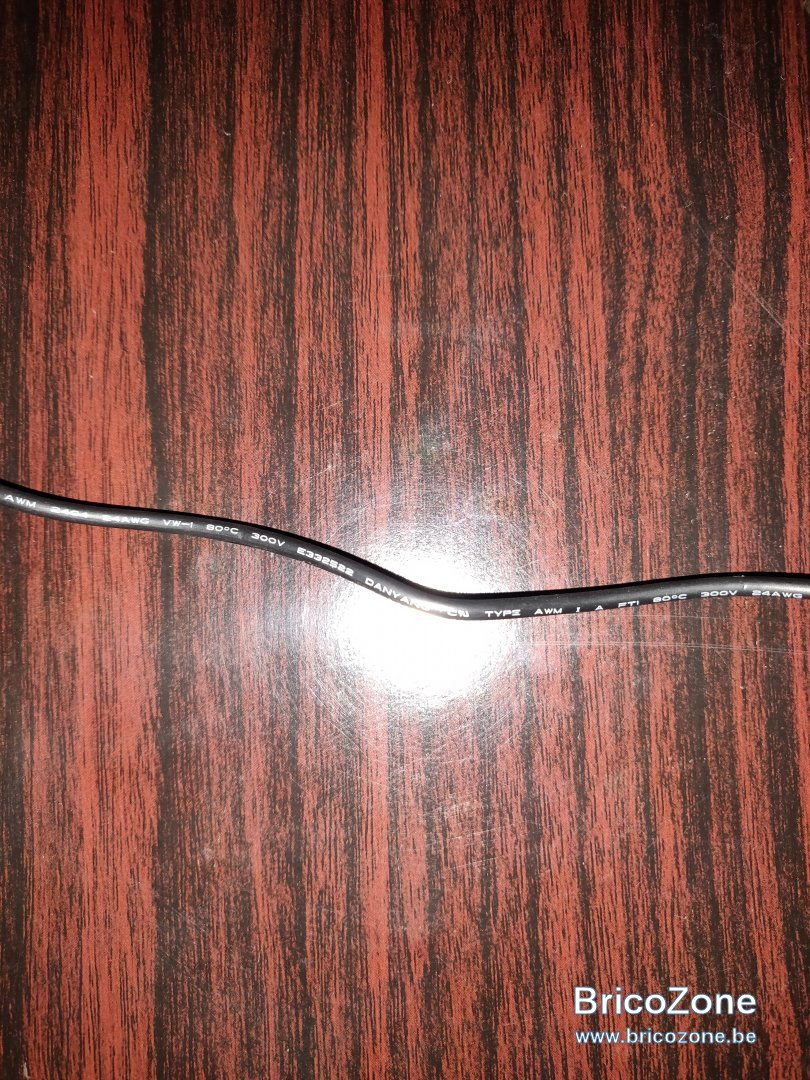

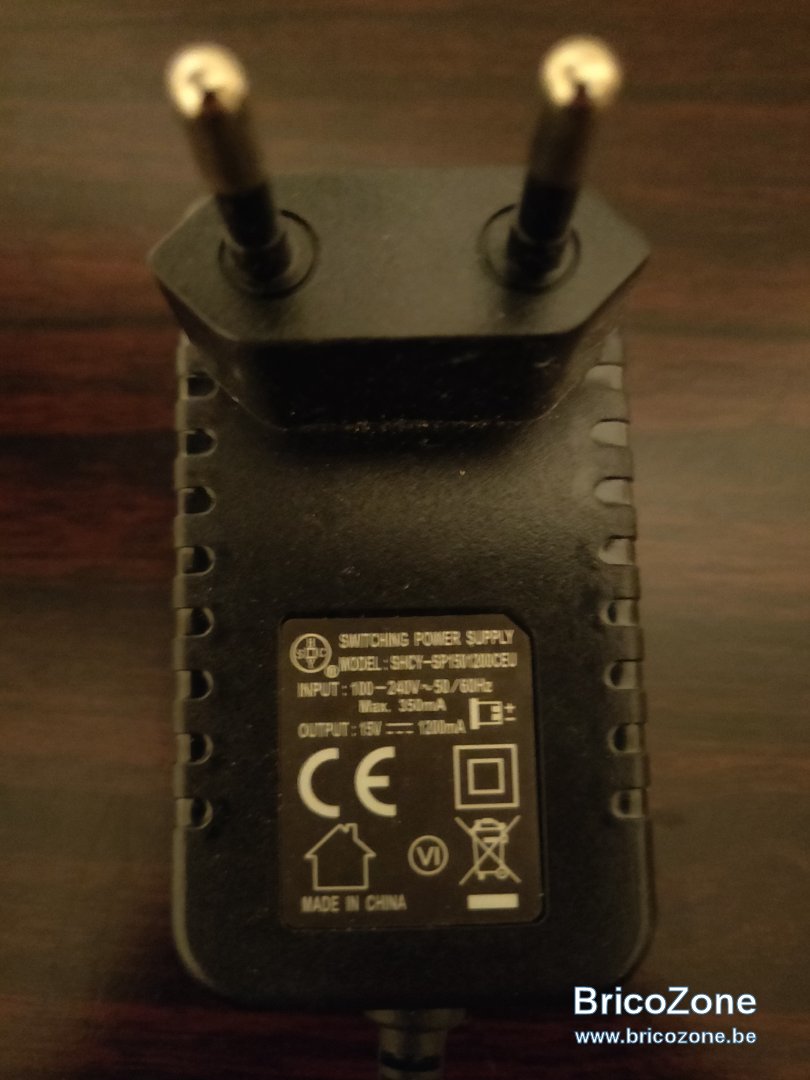

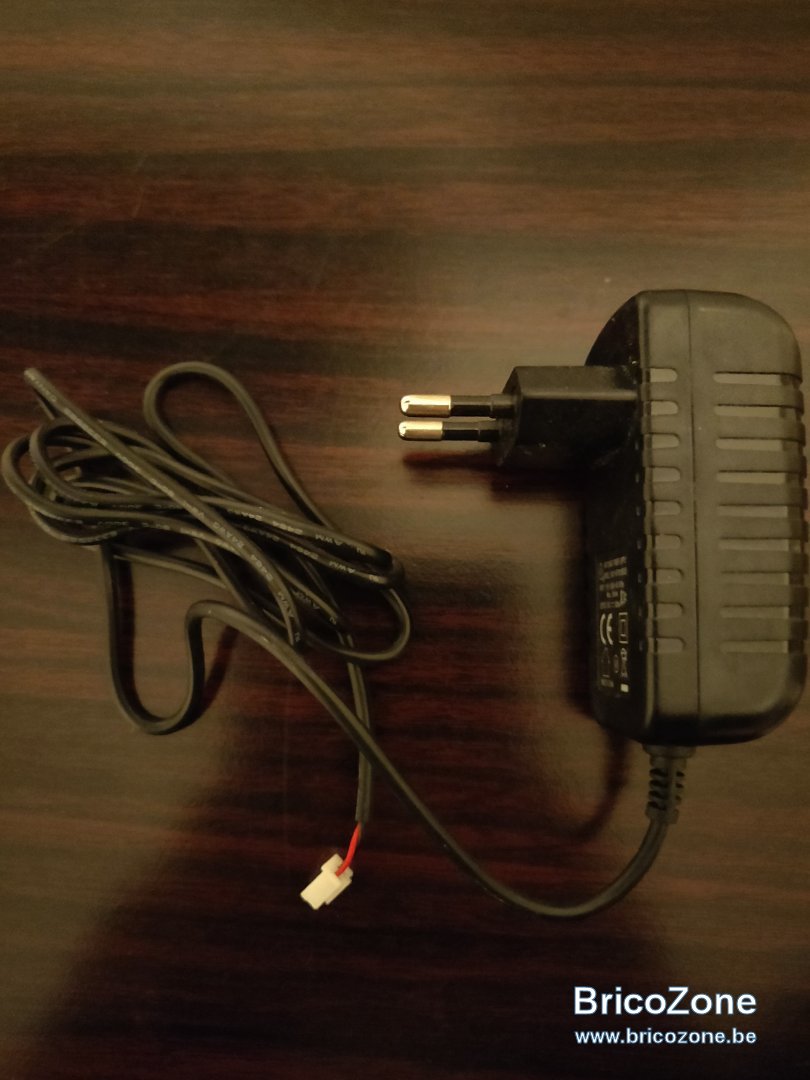

J'ai pris des photos de l'alimentation fournie avec les vidéophones.

J'aimerais donc savoir si je peux remplacer cette prise par un transformateur qui alimentera mes 4 vidéophones (pour ne pas voir cette horrible prise).

Merci pour votre aide.



Cory

• 3 Septembre 2018

• #17

... Mais les étiquettes sur le portier ?



L

Laurent33

• 3 Septembre 2018

• #18

Cory a dit:

... Mais les étiquettes sur le portier ?

Cliquez pour agrandir...

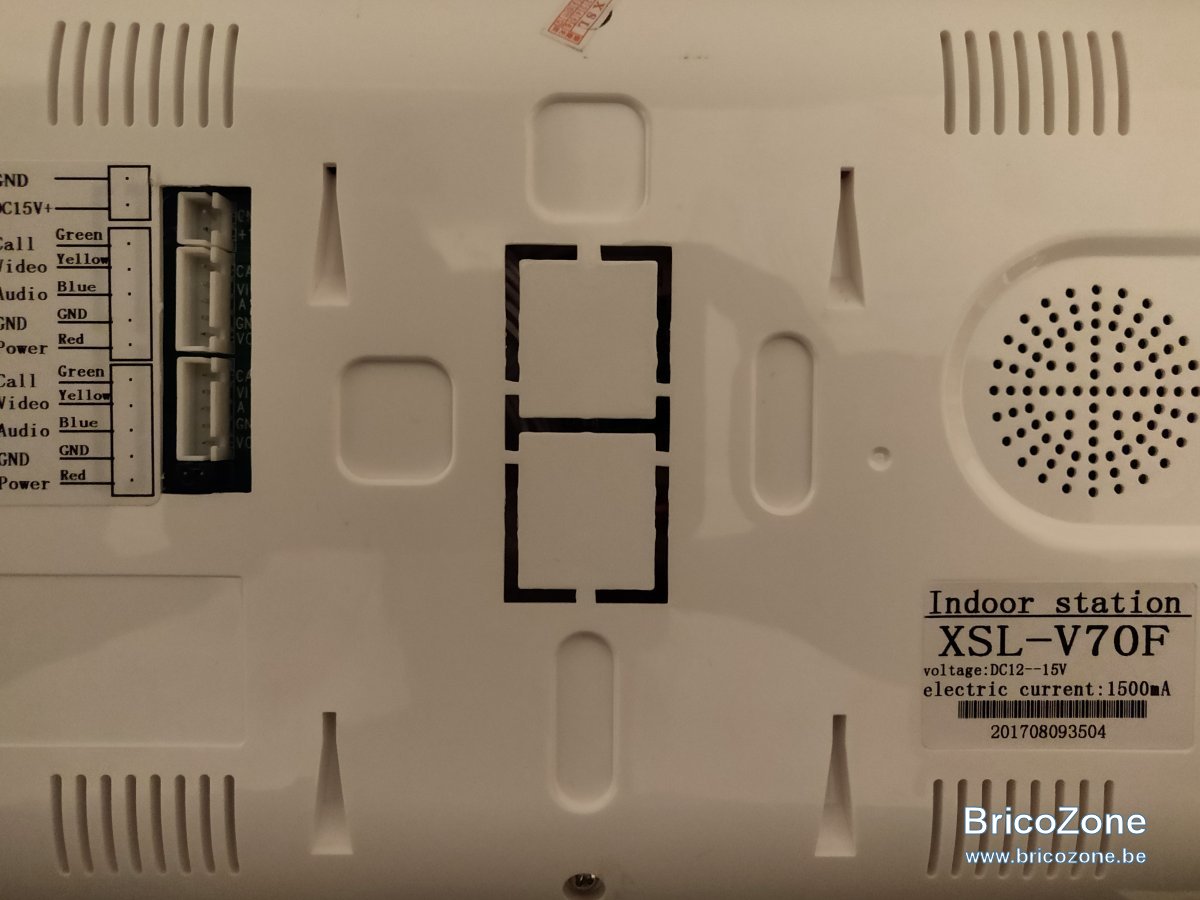

Voilà je viens de mettre une photo de l'arrière d'une unité interne. C'est ce que tu voulais ?



Cory

• 3 Septembre 2018

• #19

Non, les étiquettes de cette photo



L

Laurent33

• 3 Septembre 2018

• #20

Les 1ères photos sont celles prises sur la plateforme du vendeur et je vous ai transmis tous les informations qui y sont indiquées.

Les photos que je viens d'envoyer dont celle-ci sont des photos du matériel que j'ai. Il n'y a donc pas d'étiquettes comme repris par le vendeur. Uniquement ce que l'on voit sur cette photo
