Probleme pression/niveau eau

Bonjour à tous,

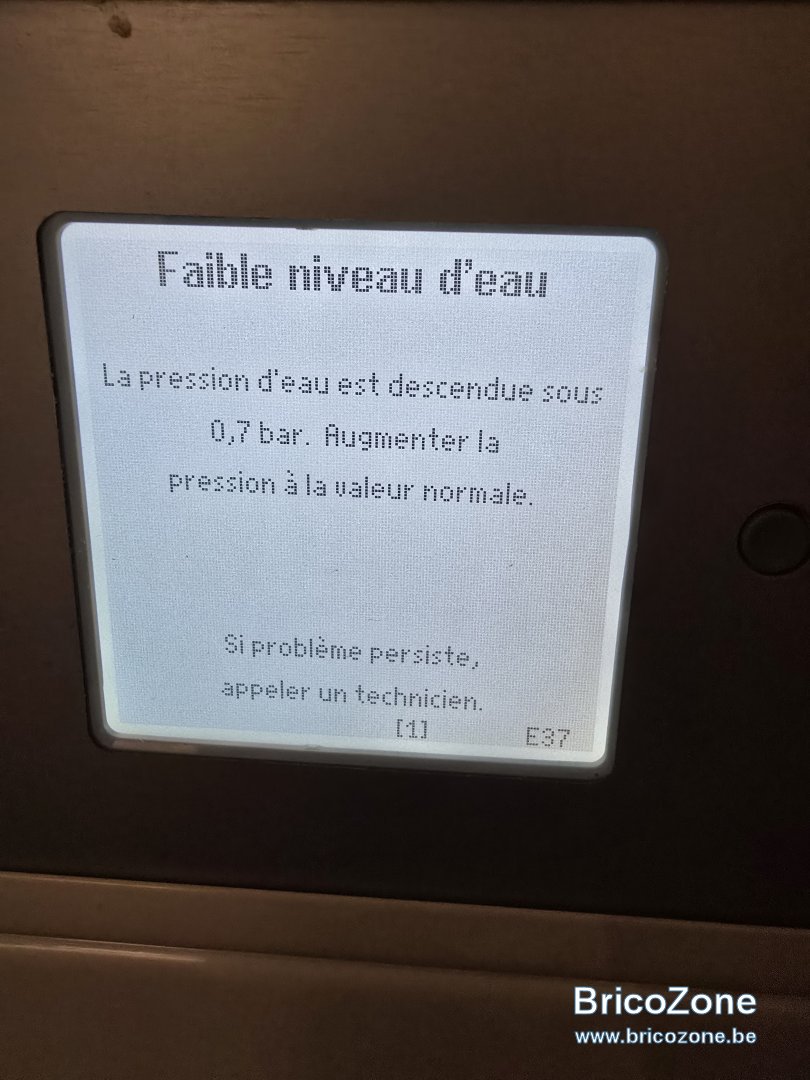

J'ai une chaudiere ACV prestige 32 excellence. Et elle s'est mise en defaut code e37. ( voir photo )
Probleme pression eau.

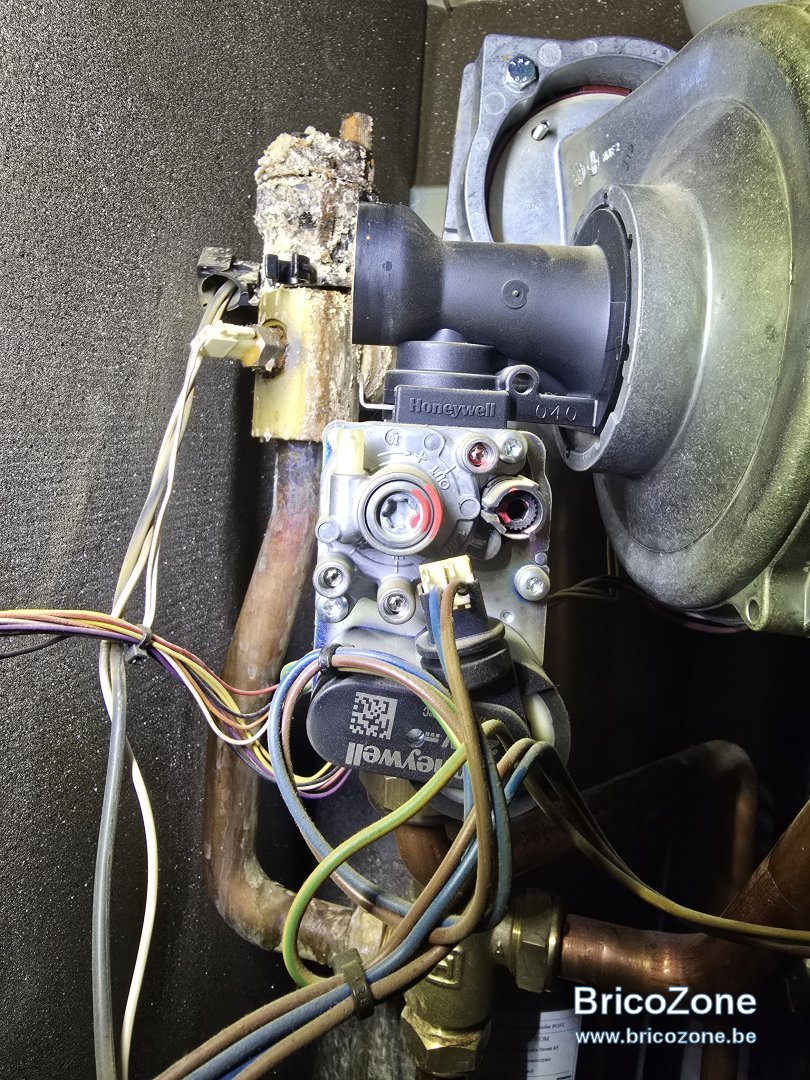

Le purgeur automatique coulait, je l'ai remplacé.( voir photo )
Le problème persistait j'ai continué mes recherches.
Apres vérification le vase d'expansion interne était hs je l'ai remplacé.
Le problème persiste, je pense donc à un problème avec la sonde de pression.
Je précise que la pression fluctue, que la chaudiere se remet en route avec une bonne valeur de pression puis sans raison apparente se remet en sécurité pour la même raison ( pression trop basse )
Le manomètre indique une pression entre 1,5 et 2 bars alors que l'écran lcd indique une pression à zéro voir trop basse.
Il y a une différence entre la pression au manomètre et celle indiquée au lcd.
Il n'y a pas de fuite apparente.
Quand l'eau chauffe la pression monte à 4,5 bars au manomètre.
Pensez vous que le problème soit le capteur de pression qui est hs ?
Pensez vous a un autre problème éventuel carte mère etc...
Merci d'avance pour votre aide

Si en chauffant, on monte de 1,5 à 4,5 c’est dû à un soucis d’expansion.
À 4,5 la soupape lache la pression, d’où la chute.

quand on remplis, les pressions manomètre/chaudière doivent être +- les mêmes.
Il peut y avoir un soucis avec le capteur de pression chaudière

le vase a bien été gonflé à la bonne pression?

Salut ! Non seulement le vase d'expansion trop souvent sous-dimensionné est défectueux que tu as remplacé, mais il peut arriver que le tuyau de raccordement du vase soit bouché ou presque. le tuyau de la jauge mécanique peut aussi être bouché ou encrassé au point que l'aiguille ne " monte plus " comme elle devrait.

Au vu de l'état du pressostat qui fuite , il y aurait lieu de le (faire) remplacer d'office à l'entretien.
Tu en profiteras pour faire remplacer la soupape 3 bars et celle de la réserve d'ECS si présente.

Comme le ballon d'ECS est incorporé à la chaudière, sa mise en chauffe peut aussi déformer le ballon au point que la "pression/circuit sanitaire" se répercute dans le circuit chauffage.

Pour contrôler ce dernier point, il te suffirait de puiser un1/2 litre d'ECS immédiatement après mise à température du ballon pour voir si la pression montée à 4,5 bars chute rapidement . Ciao.

Merci pour vos réponses
Après un démontage il s'avère que le flexible qui va au vase d'expansion est complètement bouché.
J'irai demain en chercher un et après remplacement je vous tiens au courant.
La soupape de sécurité au dessus du corps de chauffe qui fuyait à été remplacée lorsque j'ai remplacé le vase d'expansion.
Merci à vous.
Bon dimanche

Salut ! Ben, voilà ! Y a plus qu'à . On te suit ! Ciao.

Re bonjour,
Voilà j'ai remplacé le flexible du vase d'expansion et contrôlé la pression du vase qui est bien a 1,5 bar.
J'ai remis sous pression le circuit d'eau à 1,5 bar,
malgré cela le problème persiste ‍
Je vais changer le capteur de pression, je crois qu'il ne reste plus que cela comme pièce à changer.
La vanne à 3 voies n'a pas d'incidence je crois, dites moi si je me trompe merci.

Olik a dit:

La vanne à 3 voies n'a pas d'incidence je crois, dites moi si je me trompe merci.

Cliquez pour agrandir...

Salut ! Comme le vase d'expansion " chauffage " est incorporé à la chaudière, la position de la V3V inverseuse ( CC<->ECS) n'a aucune incidence sur la pression manométrique.
Un remarque concernant " l'amorçage " d'un nouveau vase d'expansion: comme la membrane interne est tendue en position repos ( pas d'eau sous pression dedans) au point que, dans le jargon du métier on parle de membrane qui " colle ", il y a lieu d'insister lors de la première mise sous pression d'eau " pour la décoller .
Pour ce faire et sur une installation munie d'un nouveau vase gonflé nominalement à 1,5 bars, on poussera dès lors la pression d'eau de l'installation purgée bien au delà des "0,2 bars" au dessus de la pression nominale qui voudrait donc qu'elle soit portée à 1,7 bars. Parfois ce n'est absolument pas suffisant.
Le "pro "de service poussera ce niveau carrément à "2 bars+" s'il le faut.

Lors de la manoeuvre, on est attentif au bruit émanant du vase : on entend souvent très clairement la membrane qui se décolle et se tend sous la pression de l'eau qui va alors bien comprimer le gaz d'azote " prisonnier " séparé de l'eau par cette membrane, En même temps, on lira souvent aussi une légère baisse de pression au mano. C'est le métier qui aguerrit l'oreille du "pro".

Comme la membrane aura alors pris sa place, on ramènera la pression/niveau d'eau à 1,7~1.8 bars en repurgeant les points hauts du circuit .

Maintenant, ce n'est pas grave de la laisser à 2 bars, sachant que l'on aura à repurger toute l'installation quand elle aura bien chauffé permettant à l'air de se "monter " aux points hauts de purge manuelle et/ou automatique. CQFD.

De cette explication, on déduit que dans certains cas - peut-être le tien exposé ici !?!, la pression lors de la chauffe monte très haut car la membrane n'a pas été décollée et/ou ne se décolle pas.
L'expansion n'est pas absorbée dans le vase et sollicite le manomètre au delà des bars auxquels on est habitués.

J'ai même rencontré un vase de 80l qui ne travaillait pas du tout car trop gonflé nominalement pour l'installation déjà conséquente en volume d'eau "expansable" au point de requérir un tel vase, soit d'une contenance globale de +/- 2.000l. Il a suffit de le dégonfler pour qu'il devienne enfin opérationnel, même s'il s'est aussi avéré qu'il était surdimensionné.

Un vase d'expansion, c'est comme un circulateur : cela se calcule en fonction de l'installation qu'il dessert .

Il faudra investiguer de ce côté-là - vase trop gonflé pour la hauteur manométrique de l'installation ? Ou vase sous-dimensionné qui ne peut absorber correctement l'expansion !
Une dernière chose: parfois on doit même déposer le vase pour solliciter la membrane manuellement afin de la décoller ! Décidément, on tombe sur une colle, là ! . Poursuivez l'effort. On te suit ! Ciao.

ps: bien sûr, toutes ces pistes ne sont à explorer que si l'on s'est d'abord aussi bien assuré que le manomètre travaille correctement: il suffit de casser la pression d'eau de l'installation pour constater que l'aiguille descend bien jusqu'à "zéro" !

Un très grand merci pour cette longue réponse et surtout pour le temps consacré à sa rédaction.

Si le vase d'expansion posait problème (point que tu exposes) alors il y aurait une concordance entre la valeur de pression relevée par le manomètre mécanique et le digital de la chaudiere.
D'autant plus que les 2 capteurs sont distant de quelques centimètres sur l'échangeur. hors, alors que le manomètre mécanique indique à 200gr près la même pression que le manomètre placé sur le vase d'expansion chauffage externe ( entre 1,5 et 2 bars ), la valeur numérique du tableau lcd elle s'affole et monte très haut pendant un cycle de chauffe.
Plus de 6 bars et ce sans que les soupapes de sécurités de l'installation tarées à 5 bars max ( si je ne m'abuse) ne déclenchent.
De plus lors d'un redemontage du nouveau vase celui ci était rempli abondamment d'un liquide orange avec une forte odeur de caoutchouc ( sûrement une poudre de protection pour éviter que la membrane sèche) preuve que l'eau a bien envahi la membrane qui ne doit pas être colmatée )

Alors que les valeurs manomètre mécanique restent stable entre 1,5 et 2 bars suivant la pression nominale injectée lors du remplissage, celle du lcd monte pendant le cycle de chauffe puis redescend jusqu'à moins de 0,7 bar ( ce qui fait mettre la chaudiere en sécurité) puis remonte aléatoirement au dessus ( ce qui remet la chaudiere en service pour un temps )
C'est d'autant plus étrange que les valeurs fluctuent sans raison.
D'où ma suspicion que ce qui fait défaut c'est le capteur de pression qui envoie des valeurs erronées à la carte mère.
Il faut dire que le pauvre a été malmené vu que le flexible qui allait vers le vase d'expansion et qui part de l'échangeur était complètement bouché.
Je sais qu'on peut tester le capteur de pression une fois démonté en injectant 5volts ( plage entre 5 et 25 volts pour ce capteur ) et de lire le voltage et sa stabilité en le mettant sous pression.
Mais bon je n'ai pas d'alimentation suffisamment stable à ma disposition pour faire ce test.
Par conséquent vu le prix, 140 euros max je vais procéder à son remplacement.
Si ça ne fonctionne toujours pas alors il ne restera plus que la carte mère,je ne vois plus d'autre possibilité, j'espère que non car là on est plus dans le même budget

Encore un grand merci, je commande la pièce, si tout va bien je l'aurai vendredi et je reviens ici donner le résultat.

Merci, merci et encore merci

Salut ! Je ne dépenserais pas un radis et encore moins 140€ pour remplacer un truc électronique pas fiable alors qu'à côté j'aurais un manomètre mécanique qui fonctionne correctement. Il y aurait une redondance bien coûteuse . Je préfèrerais dépenser cette somme au resto avec mon épouse ! Hum !
Donc, à ta place, je laisserais la mécanique en l'état mais n'écarterais pas un rinçage du circuit chaudière.
Et on oublie le reste si le seul problème rencontré est cet affichage digital erroné de la pression dans le circuit dont la soupape de sécurité est tarée à 3 bars.
Bon confort ! Ciao.

Je suis bien d'accord avec toi ( foutue électronique )
Mais ai je le choix sachant que la chaudiere se met en sécurité vu la pression que le capteur lui transmet. Seul moyen c'est la redémarrer plusieurs fois jusqu'à ce que la valeur transmise par le capteur soit dans la tolérance.
A force... au final il ne transmettra plus rien et j'ai pas envie de me laver à l'eau froide avant d'aller au resto
Je vais faire faire un rinçage complet et un entretien même si celui ci à été fait il y a moins d'un an et que sur une gaz c'est prévu tous les 2 ans.
Ca va me couter un resto ca
Merci bonne soirée

Salut ! Attention, on ne parle pas de la même chose ! L'affichage de la pression dans le circuit est une chose, l'interrupteur de sécurité qui autorise le fonctionnement du brûleur à la condition que la pression minimale de 1 bar est respectée en est une autre: cela s'appelle " pressostat d'eau ".

Avant de le changer, tu isoles et vides ta chaudière pour déposer ce pressostat et le rincer: il doit être aussi encombré que le tuyau vers le vase l'était (ou l'est). Hum

Dépose, nettoyage/pressostat et test à l'Ohmmètre + repose/dito + rinçage circuit chaudière , mise à niveau/pression d'eau + purge et test brûleur.
Et si le tout refonctionne, même avec un mauvais affichage digital de la pression mais un bon affichage mécanique, c'est bon pour le service !! Ciao.

Bonjour Olik,

En tant qu'artisan plombier/chauffagiste, je peux te dire que tu as déjà fait un bon diagnostic. Vu les symptômes (écart entre manomètre et affichage, défaut E37, surpression à chaud, chaudière qui se met en sécurité sans fuite visible), je penche clairement pour une sonde de pression défectueuse.

Elle envoie probablement de fausses infos à la régulation, d'où les arrêts intempestifs et la pression affichée à zéro alors qu'il y en a bien dans le circuit.

Autre piste à ne pas négliger : si la carte reçoit de mauvaises valeurs, un défaut électronique (carte mère fatiguée ou encrassement/connecteurs oxydés) est aussi possible, surtout au vu de l’état général visible sur la photo (oxydation importante autour du bloc vanne/groupe sécurité).

J'ai déjà été face à cette situation lors d'une intervention comme plombier montbrison. Avant de changer la carte, je commencerais par remplacer la sonde de pression, souvent la cause la plus simple et fréquente dans ce genre de cas.

Bon courage pour la suite ! Tiens nous au courant !

Merci Philippe, je suis en attente de la sonde de pression, normalement demain je devrais la recevoir.
En attendant je vais vérifier les connecteurs si il n'y a pas d'oxidation on sait jamais...
Merci bonne soirée

Tchotto a dit:

Salut ! Attention, on ne parle pas de la même chose ! L'affichage de la pression dans le circuit est une chose, l'interrupteur de sécurité qui autorise le fonctionnement du brûleur à la condition que la pression minimale de 1 bar est respectée en est une autre: cela s'appelle " pressostat d'eau ".

Avant de le changer, tu isoles et vides ta chaudière pour déposer ce pressostat et le rincer: il doit être aussi encombré que le tuyau vers le vase l'était (ou l'est). Hum

Dépose, nettoyage/pressostat et test à l'Ohmmètre + repose/dito + rinçage circuit chaudière , mise à niveau/pression d'eau + purge et test brûleur.
Et si le tout refonctionne, même avec un mauvais affichage digital de la pression mais un bon affichage mécanique, c'est bon pour le service !! Ciao.

Cliquez pour agrandir...

J'avais bien compris et me suis certainement mal expliqué
J'ai déjà effectué un démontage et un nettoyage du pressostat sans succès, comme tu le dis il était encrassé tout comme le flexible du vase d'expansion mais ce modèle ne permet pas un nettoyage aisé.
C'est comme aller nettoyer un tympan dans le fond d'une oreille lol.
Merci pour tes précisions.
Bonne soirée

Désolé pour la réponse tardive mais j'ai du attendre longtemps pour que la pièce ( sonde de pression ) arrive.
Je l'ai changé et tout fonctionne parfaitement.
Merci pour vos partagés et vos informations.
