Projet annexe en bois adossée

fradeco

• 21 Juin 2020

• #21

Ce qui suit convient aussi.



caramelo

• 21 Juin 2020

• #22

Merci fradeco,
je me torture un peu l'esprit sur la manière de fixer et sur la section des tiges (du 12 ou du 14?). Je galère un peu...
Où et comment placer les tiges et les différentes vis?
Confirmez-vous qu'il faut placer les tiges à 4 cm du bord inférieur de la muralière? Si oui, voudriez-vous m'expliquer pourquoi à cette hauteur et pas plus haut ou pourquoi pas en quinconce? Dans le cas d'un positionnement à 4 cm du bas, les tiges vont gêner pour le chevron de soutien non?
Le chevron simplement vissé dans la muralière ne risque pas de s'arracher vu le poids des solives?



fradeco

• 22 Juin 2020

• #23

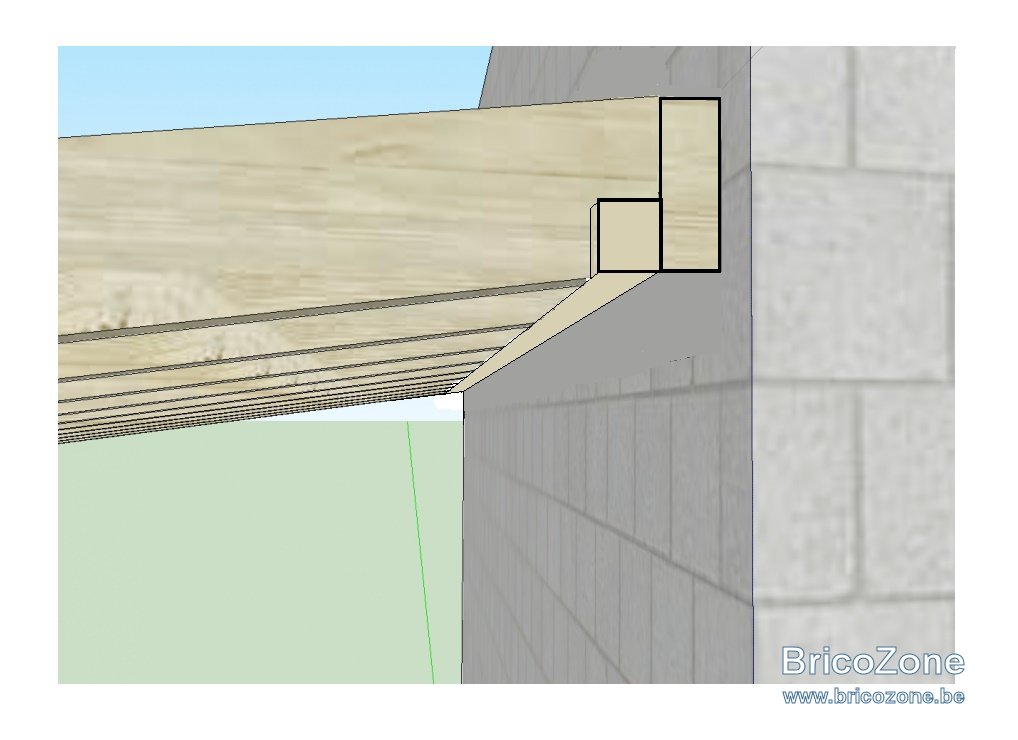

CALCUL CHARGES SUR MURALIERE

Espacement TF > extrémité de la muralière = 7*diam.
Position TF en hauteur (depuis le bas) = 4 x diam. = He > Ht résistante de la muralière.
Charge maximum et hauteur efficace TF M10 ép. Mural.100 mm
Muralière Ht = 150 > He = 110,00 > Kg = 972
Muralière Ht = 170 > He = 130,00 > Kg = 769
Muralière Ht = 220 > He = 180.00 > Kg = 1.065

Nombre de TF de support d'une muralière.
1) En partant d’un diamètre de tige donné.
2) Le nombre théorique de tiges nécessaires dans une poutre muralière est obtenu
en divisant l’effort subi (charge totale) par cette poutre par la résistance d’une tige.
3) Le nombre réel de tiges doit être supérieur ou égal au nombre théorique de tiges
et de leur agencement dans la poutre muralière.
4) Cet agencement concerne la répartition équilibrée des tiges dans la muralière
tout en considérant les distances minimales obligatoires.



caramelo

• 22 Juin 2020

• #24

Merci fradeco,
mais je ne comprends pas tout .... je sais, je suis lourd mais surtout inexpérimenté
Comment transposer ces chiffres dans mon cas précis?



fradeco

• 22 Juin 2020

• #25

Plus simple si les tiges filetées sont de 10 mm de diamètre elles sont implantées sur l'axe vertical à 4 x 10 mm depuis le bas soit 40 mm.
Aux extrémités il faut compter qu'elle se trouve à 7 x 10 mm ou 70 mm du bord.



caramelo

• 22 Juin 2020

• #26

Merci fradeco,
J'y vois plus clair maintenant
On est bien d'accord que les TF ne reprennent que la muralière et pas le chevron qui devra lui être vissé sur celle-ci?
Dans ce cas, il faut repérer où dépassent les TF et défoncer le chevron à cet endroit?



fradeco

• 22 Juin 2020

• #27

Pour le chevrons des tire fonds M 8 tous les +/- 50 cm serait une bonne solution.



caramelo

• 23 Juin 2020

• #28

merci fradeco...
Je pense sceller les TF dans les joints des blocs. Je crains un peu l'utilisation d'un tamis quand il n'y a pas de paroi intermédiaire dans le bloc.



caramelo

• 25 Juin 2020

• #29

Bonsoir,

Je me demande si finalement, je ne pourrais pas encastrer mes 63x175 dans le mur de bloc. En fixant ensuite un chevron en dessous, je pourrai y fixer une vis pour empêcher les solives de vouloir sortir du mur... est-ce également une solution @fradeco ?



fradeco

• 25 Juin 2020

• #30

Oui évidemment c'est bon aussi, mais dans cette configuration le chevron n'est plus utile.
En fait le chevron n'est mis en place que pour garantir la surface d'appuis, d'éviter de devoir creuser des trous dans la maçonnerie et de devoir poser des chevrons sur des surfaces de faibles sections.



caramelo

• 25 Juin 2020

• #31

@fradeco. Parfait. Merci beaucoup pour les conseils et surtout pour m'avoir consacré du temps. Je sais que vous souhaitiez lever le pied mais malgré cela, vous avez répondu présent pour un novice. Je vous en suis très reconnaissant.
Je vais me lancer prochainement...



caramelo

• 14 Octobre 2020

• #32

Bonsoir à tous.

Je déterre mon sujet. En effet, après pas mal de contretemps, je vais enfin m'y remettre plus régulièrement. Mes socles en béton sont coulés. J'ai soudé mon ferraillage moi-même selon un post que j'ai trouvé sur Bricozone.

J'avais une question par rapport aux tiges filetées. Cette encoche sans filet a-t-elle une utilité particulière?


Merci d'avance.



A

A.L.

• 14 Octobre 2020

• #33

C'est le marquage de la profondeur d'ancrage pour scellement chimique(Voir page 4 : http://webapp.cstb.fr/agrement-technique-europeen/pdf/Doc_ETE_14_0009.pdf )



caramelo

• 14 Octobre 2020

• #34

A.L. a dit:

C'est le marquage de la profondeur d'ancrage pour scellement chimique(Voir page 4 : http://webapp.cstb.fr/agrement-technique-europeen/pdf/Doc_ETE_14_0009.pdf )

Cliquez pour agrandir...

Merci pour la réponse.
Je suppose que c'est la limite minimum car ma pièce (pied de poteau) ne fait que 4mm d'épaisseur, je me vois mal laisser dépasser autant de filet.



A

A.L.

• 15 Octobre 2020

• #35

Oui, je suppose aussi que c'est un marquage de sécurité pour indiquer l'épaisseur maximum des pièces à fixer.
Je n'en sais pas plus.



caramelo

• 6 Décembre 2020

• #36

Bonsoir,

Dans la mesure où je ne sais pas faire de tenons/mortaises, quel système est-il préférable d'utiliser pour fixer les goussets de contreventement à 45° sur les poteaux 140x140?

J'hésite entre:
* tige filetée+écrous
* boulons de charpente
* longs tire-fonds
* longues vis hi-force

Aucune idée non plus du diamètre minimum

Je précise que pour mes goussets, j'utilise une section de 55 x 160 qu'il me reste.

Merci pour vos avis éclairés



Dernière édition: 6 Décembre 2020
