Quel câble pour Salle de bain

Akaz

• 5 Février 2025

• #1

Bonjour à tous, je vous sollicite concernant une question ;

Je réaménage ma salle de bain, je vais placer un luminaire IP65 en zone 2 dans ma salle de bain ( zone 2 mais aucun risque d'éclaboussure car derrière une poutre, seul problème, la salle de bain étant petite, beaucoup d'humidité et de vapeur d'eau chaude ).

Dans ces conditions humide quel câble utilisé pour relier mon luminaire ? le câble sera visible sur + de 60 cm. ChatGPT me conseillait du VTMB mais en regardant sur gamma par exemple il dise que le VTMB est juste IP20 et n'a aucune protection contre l'humidité ?

Quel type de câble utilisé sachant que dans les magasins classique, brico, gamma ect je ne vois principalement que du VTMB et XVB ?



Akaz

• 5 Février 2025

• #2

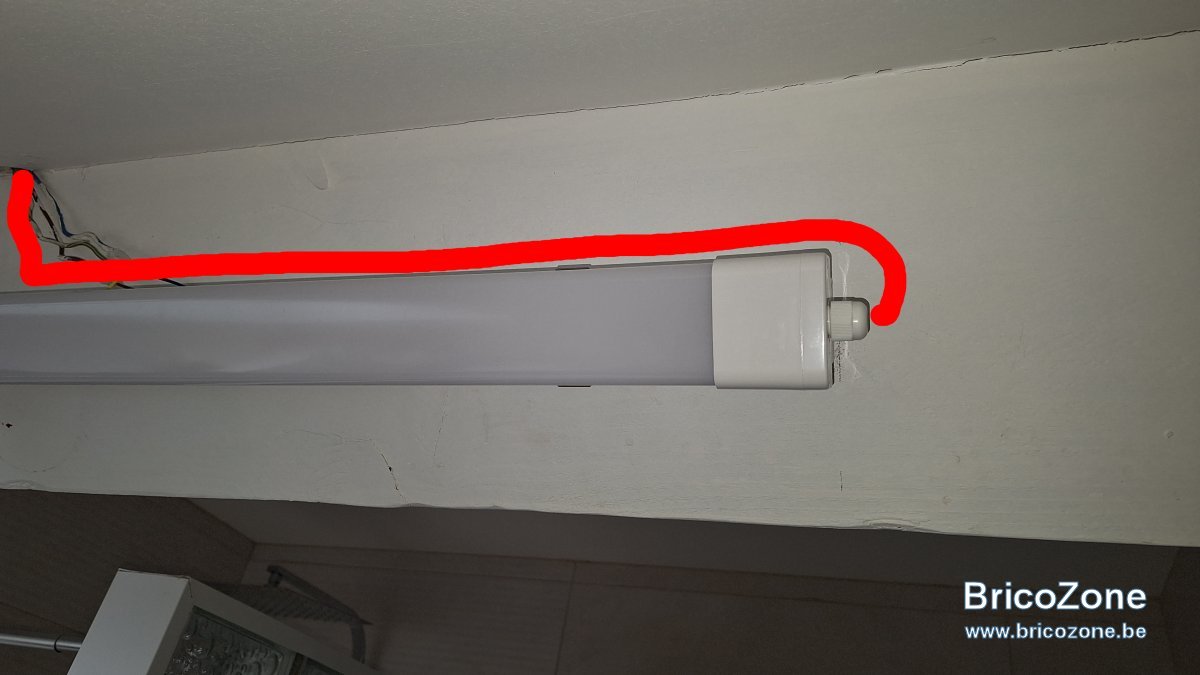

Pour mieux visualiser

-



perenoel123

• 5 Février 2025

• #3

C est quoi ce truc 3 fils qui sortent du plafond,il faut obligatoirement une double isolation,a revoir cette double isolation doit êtrepresente jusque dans le luminaire ou la boite de derivation.Niveau câble du XVB ou XGB et la jonction doit se faire dans une boite de dérivation qui doit rester accessible.



Akaz

• 5 Février 2025

• #4

Merci de ta réponse, tu as une référence en particulier quand tu dis double isolation ?



melocake

• 5 Février 2025

• #5

Akaz a dit:

tu as une référence en particulier quand tu dis double isolation ?

Cliquez pour agrandir...

https://www.bricozone.be/t/goulotte-vob-vs-annele-vob.150611/

un peu de lecture

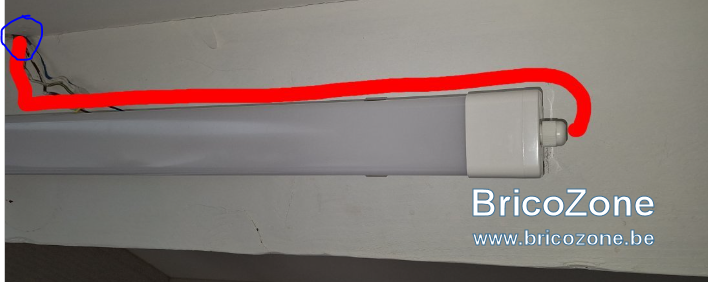

on suppose que tes cables VOB apparents sortent du plafond mais que dans le plafond il y a un flex coupé à ras du plafonnage? (la ou j'ai entouré en bleu)



Akaz

• 5 Février 2025

• #6

Top je vais lire ça ce soir et je regarderais du weekend comment rentre exactement ces cables.

melocake a dit:

on suppose que tes câbles VOB apparents sortent du plafond mais que dans le plafond il y a un flex coupé à ras du plafonnage? (la ou j'ai entouré en bleu)

Cliquez pour agrandir...

non pas à ras je vois le un début de Flex en question mais à plusieurs cm, comme si il avait pas eu le courage de faire un trou assez grand pour faire sortir le Flex a ras mais je vérifierais de plus prêt l'acheminement des câbles et je reviendrais vers vous



Akaz

• 5 Février 2025

• #7

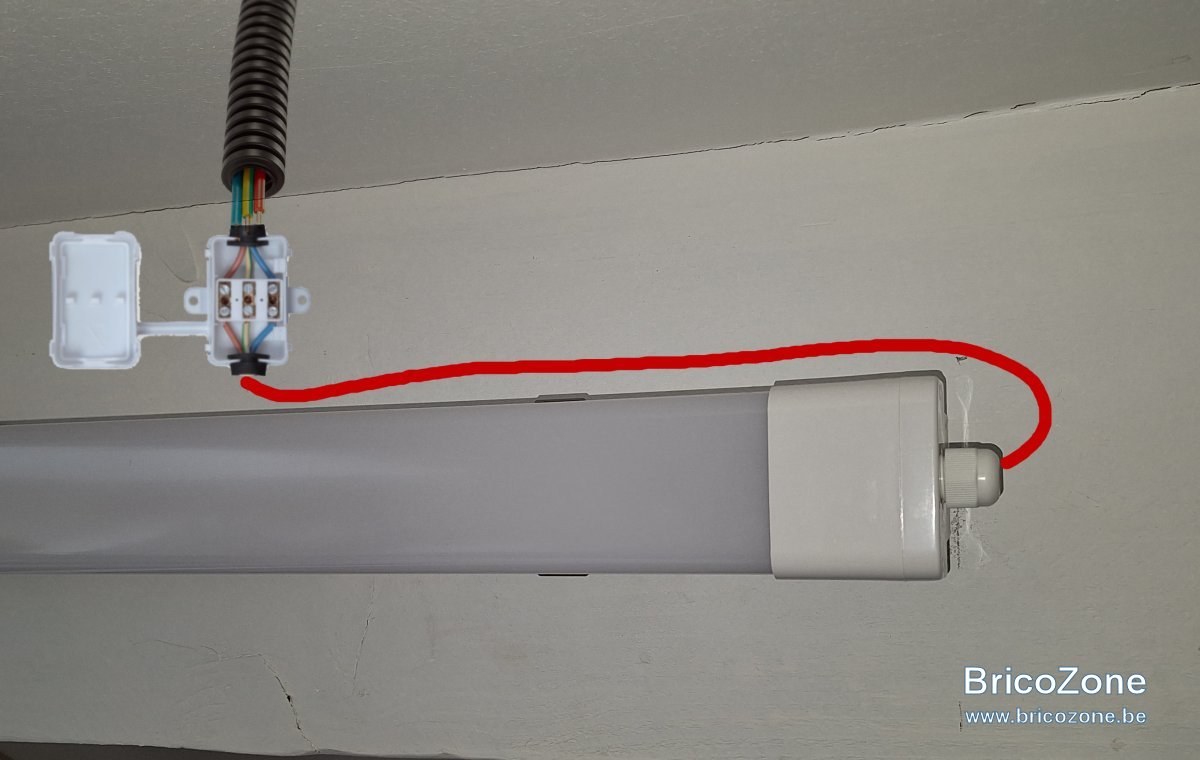

Pour être sur de bien comprendre du coup (image à l'appui) .
- je vérifierai la bonne arrivé de mes câbles du plafond,
- boite de jonction visible et accessible.
Si j'ai bien compris jusque la pour les normes.

Par contre de la jonction jusqu'au luminaire je suis obligé de continuer en câble + gaine ? aucun type de câble simple peu se suffire à lui même en liaison entre ma jonction et l'intérieur du luminaire ?



perenoel123

• 5 Février 2025

• #8

le flex doit obligatoirement entrer dans la boite de dérivation.



Akaz

• 5 Février 2025

• #9

perenoel123 a dit:

le flex doit obligatoirement entrer dans la boite de dérivation.

Cliquez pour agrandir...

Oui bien sur c'était un schéma fais vite fais pour être sur d'avoir bien compris merci.

Par contre si vous avez des idées/conseils pour la liaisons boite-luminaire sachant que le presse étoupe du luminaire est assez petit juste pour un câble et pas pour une gaine... J'ai vraiment du mal à voir comment garantir un double isolement jusqu'au luminaire à 100%

Et ça me perturbe d'avoir un luminaire IP65 mais qui ne prévoit que une sortie de 10mm de diamètre du presse étoupe... c'est pour ça que je pensais qu'il y avait un cable spécifique garantit résistant à l'humidité/condensation qui se suffirait à lui même



perenoel123

• 5 Février 2025

• #10

Le câble XVB ou XGB est double isolation donc aucun problème pour la liaison du luminaire et cela passe dans un presse étoupe.



Akaz

• 5 Février 2025

• #11

Top alors merci à toi, je vous tiens au "courant"
