Quel structure bois pour toiture tôle ondulée abri à bois

Bonjour. Je dois commencer la fabrication de mon abri à bois. Je compte utiliser des tôles ondulée en toiture (simple, peu onéreux). Je cherche à bien dimensionner la structure pour porter ces tôles et garantir un bon maintien dans le temps.

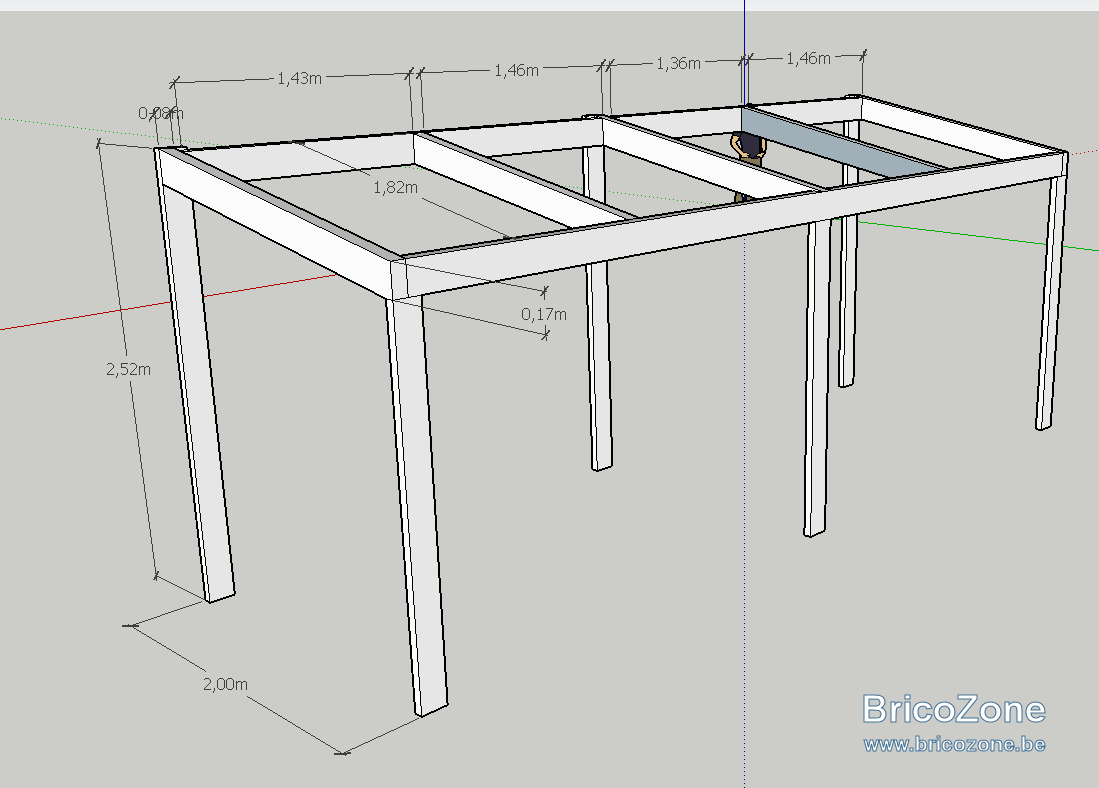

Est-ce que ce type de structure (sur laquelle doit être ajoutés les chevrons) vous semble bonne?




Les chevrons devant porter sur la largeur et non la longueur il seront perpendiculaire à la pente. Ce qui me dérange ici c'est que je ne pourrai pas faire un déport de 30-40cm pour protéger l'avant de l'abri et faire en sorte que la pluie tomb dans l'herbe et pas la dalle en béton.

Dois-je revoir la structure primaire?

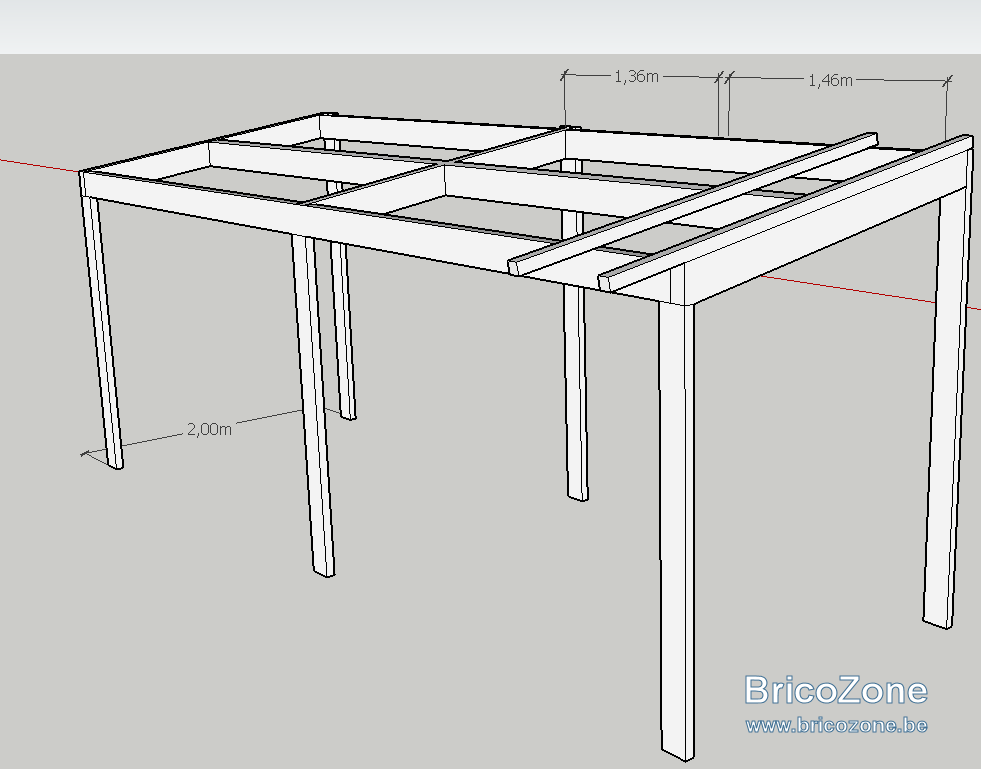

Voila, rapidement dessiné pour le principe. Sur ce 1er chevron (6x6, entraxe 50cm) un deuxième (lattage plus petit) viendrait à la perpendiculaire pour supporter les tôles.




Merci pour vos avis

La 2ème structure est largement suffisante pour supporter des tôles standards (métalliques ?).
Surtout pour moins de 2m de longueur, nul besoin des chevrons ni du lattage, des 6/4 15 en charpente sera plus que costaud.

Les colonnes doivent eyres p'us epaisses, de section carrée en général.
Tu devras mettre des contrefiches.
Les toles ondulée ont besoin d'un support perpendiculaire a la pente, les chevrons sont donc dans lautre sens.
En général on met une muraliere, une poutre sur les colonnes qui déborde latéralement pour préserver les colonnes des éclaboussures , des planches en pente au dessus , tu debordes de ce que tu veux a l'avant.
Puis tes chevrons horizontaux.

Le débordement lateral est en général de l'épaisseur de la poutre.
Ensuite un peu plus avec le chevron.

lapijn a dit:

Voila, rapidement dessiné pour le principe. Sur ce 1er chevron (6x6, entraxe 50cm) un deuxième (lattage plus petit) viendrait à la perpendiculaire pour supporter les tôles.

Voir la pièce jointe 164386


Merci pour vos avis

Cliquez pour agrandir...

tu a pu faire ta construction?
ou as tu trouvé les tôles du toit?

pedrolyndo a dit:

tu a pu faire ta construction?
ou as tu trouvé les tôles du toit?

Cliquez pour agrandir...

Pour les tôles, tu vas chez n'importe quel marchand de matériaux, spécialisé toiture ou métal. (Genre Facozinc ou Gobert)
En général, ils ont du stock en 2 m x 1 gris.
J'en avais acheté chez Gobert.
Pour les autres dimensions, sur commande.
