Bonjour à tous,

J'ai quelques questions à propos d'un coffret électrique réalisé il y a quelques mois sur lequel j'ai certains doutes.

Je dois prévoir une extension électrique dans ce coffret afin de brancher 2 prises de recharges pour voiture hybrides (Legrand Green UP)

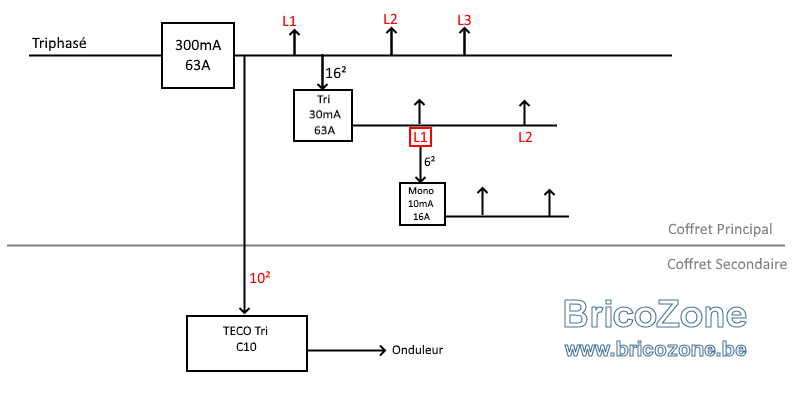

Situation actuelle


  1. Est-ce normal d'avoir un différentiel Mono 10mA branché derrière un Tri 30mA
  2. Est-ce normal que la section de câble pour connecter le 10mA soit en 6² alors qu'il est repiqué sur la barrette triphasé qui est en 10²
  3. Une liaison vers un coffret secondaire est établie en 10² (souple + cosse). Repiqué sur la barrette Tri après le différentiel général 300mA
  4. Le câble souple serti avec cosse est-il autoriser pour faire les jonctions inter-lignes?

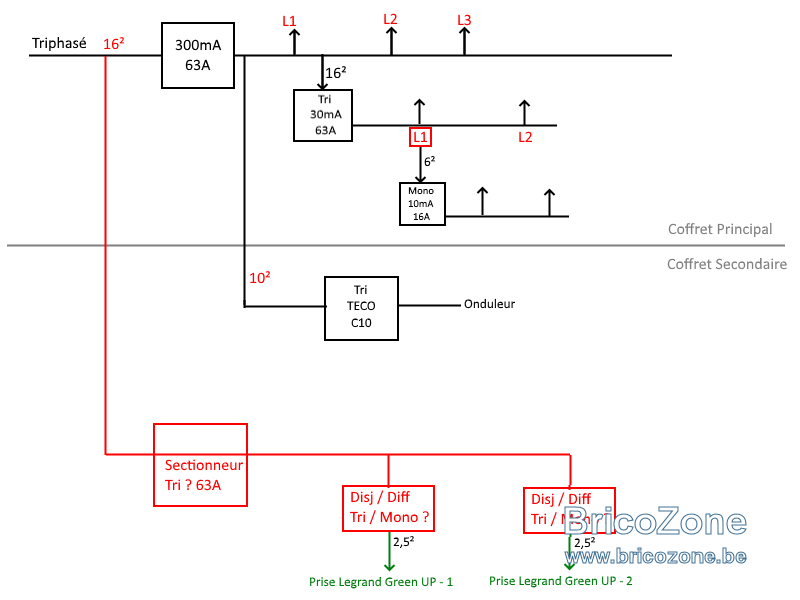

Afin d'ajouter mes 2 prises Legrand Green UP, voici ce que j'envisage de réaliser

La documentation Legrand renseigne qu'il faut utiliser un raccordement à partir du tableau électrique par 1 ligne dédiée 3 x 2,5 mm² minimum (1 ligne par prise) avec protection par disjoncteurs différentiels dédiés réf. 4 107 54 ou 4 108 56 20 A - courbe C - 30 mA - type F (ex Hpi) (ou interrupteur différentiel 30 mA - type F (ex Hpi) + disjoncteur 20 A - courbe C.
  1. Ces disjoncteurs doivent-ils être reliés à l'aide du 10² derrière le différentiel 300mA ?
  2. Faut-il prévoir un disjoncteur 20A après chaque différentiel 30mA Mono ?
  3. Puis-je relier les prises Green UP avec du 2,5² (longueur max 15m) ou faut-il prévoir du 4² ?
Merci d'avance pour votre aide

Nicolas

Dernière édition:
  • #2
  1. Est-ce normal d'avoir un différentiel Mono 10mA branché derrière un Tri 30mA
Ben oui........ Ou irait-il? Un 10ma ne protège jamais qu'un circuit, c'est donc logique que ce soit un mono.
  1. Est-ce normal que la section de câble pour connecter le 10mA soit en 6² alors qu'il est repiqué sur la barrette triphasé qui est en 10²
Oui, si la somme du compteur et des panneaux ne dépasse pas 40a. Si + de 40a, il faut du 10 minimum.
Attention, on ne peut pas mélanger 2 sections différentes dans une même borne.
  1. Une liaison vers un coffret secondaire est établie en 10² (souple + cosse). Repiqué sur la barrette Tri après le différentiel général 300mA
  2. Le câble souple serti avec cosse est-il autoriser pour faire les jonctions inter-lignes?
Oui, c'est même l'idéal, c'est ce qui est recommandé.

Afin d'ajouter mes 2 prises Legrand Green UP, voici ce que j'envisage de réaliser

La documentation Legrand renseigne qu'il faut utiliser un raccordement à partir du tableau électrique par 1 ligne dédiée 3 x 2,5 mm² minimum (1 ligne par prise) avec protection par disjoncteurs différentiels dédiés réf. 4 107 54 ou 4 108 56 20 A - courbe C - 30 mA - type F (ex Hpi) (ou interrupteur différentiel 30 mA - type F (ex Hpi) + disjoncteur 20 A - courbe C.
  1. Ces disjoncteurs doivent-ils être reliés à l'aide du 10² derrière le différentiel 300mA ?
Non, ils doivent être en // avec le 300ma. Les pontages doivent être fait, dans l'idéal, via un peigne, ou, si pontages, obligatoirement avec du fil de même section et même type que le câble venant du compteur.
On ne peut pas mettre ce type de différentiel derrière un type A. C'est un cas bien particulier, et, un des seuls ou l'on peut se raccorder avant le 300ma.
  1. Faut-il prévoir un disjoncteur 20A après chaque différentiel 30mA Mono ?
Non, vu que ce sont des disjoncteurs-différentiels. Le différentiel est déjà un disjoncteur.
  1. Puis-je relier les prises Green UP avec du 2,5² (longueur max 15m) ou faut-il prévoir du 4² ?
Du 2,5 est parfait.

Dernière édition:
  • #3
J'ai complété

  • #4
Bonjour Flashman,

Merci pour ton support.

Concernant le différentiel 10mA je pensais le raccorder sur une phase derrière le 300mA et pas derrière le 30mA mais si tout est ok comme ca, je ne touche à rien

Concernant la section 6/10². Le coffret ne dépasse pas 40A. SI je te comprends bien, il est tout de même conseillé de rester en 10² pour harmoniser le coffret?

Concernant l'extension du tableau, voici ce que je comprends d'après tes remarques



  1. Etant donné que je dois me repiquer avant le 300mA. Actuellement, l'entrée dans le 300mA vient directement du coffret RESA. Puis-je placer 2 câbles de 16² sur l'entrée supérieure du différentiel 300mA ? Sinon, comment réaliser cette jonction (boite ?)
  2. Si oui, ce câble partira dans le second coffret.Est-il recommandé de placer un sectionneur 63A Tri pour accueillir cette liaison ?
  3. Les disjoncteurs Legrand seront probablement en Mono. Si c'est le cas, puis-je me repiquer sur 2 phases différentes derrière le sectionneur?
  4. La section derrière le sectionneur peut-elle être en 10² ou vaut-il mieux rester en 16² ? Si 16² ne faut-il pas le généraliser pour l'entièreté des 2 coffrets?

Merci d'avance pour tes conseils

Nicolas

  • #5
Bonjour,
Il ne peut rien y avoir entre le différentiel de 300mAm et le compteur.

  • #6
@Cory , faut se mettre à jour.

  • #7
Cory a dit:
Bonjour,
Il ne peut rien y avoir entre le différentiel de 300mAm et le compteur.
Cliquez pour agrandir...

Bonjour Cory,

Comment puis-je me mettre en // du 300mA dans ça cas :confused: ?

Merci

Nicolas

  • #8
@Cory @flashman @LED3

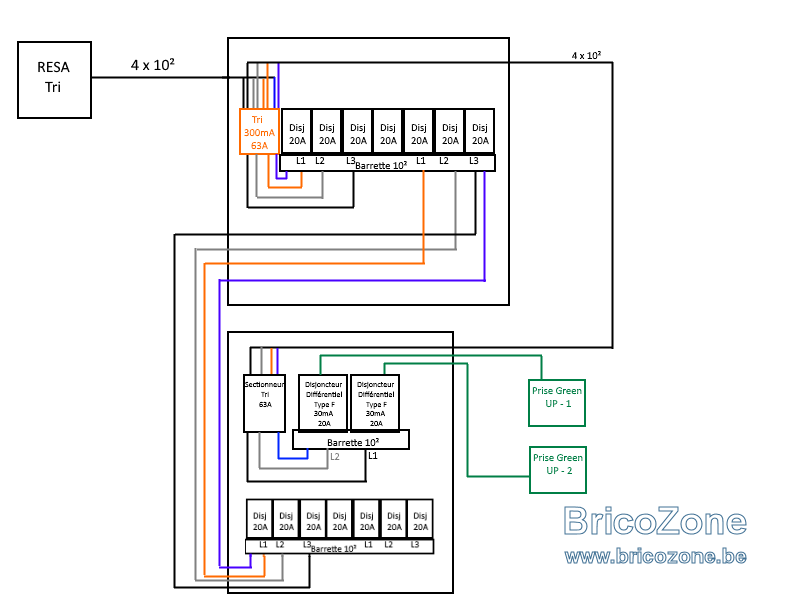

Merci pour votre aide. Pourriez-vous, s'il vous plait m'aider à finaliser mon schéma? Le doute s'est installé entre l'intervention de Cory & Flashman.

Si je comprends bien, voici ce que j'envisage de faire. Est-ce correct ?



  1. Placement d'un nouveau câble rigide 4xG10. Départ sur les broches du dessus du Différentiel principal 300mA vers le coffret secondaire. Il y aura donc 2 câbles dans chaque broche du différentiel. Est-ce autorisé?
  2. Arrivée de cette nouvelle liaison sur un Interrupteur-sectionneur Legrand DX³-IS 4P 400V~ - 63A
  3. Récupérer 2 des 3 phases + Neutre sur une barrette 10² avec câble souple + cosses (pour éviter de dédoubler le neutre sur les modules)
  4. Placer sur cette barrette sur 2 phases séparées les Disjoncteur Différentiel Legrand de type F
  5. Partir de ces 2 modules vers les prises Green UP (2,5²)
  6. Garder dans le module secondaire une rangée de Triphasé protégée par le différentiel 300mA principal
Merci beaucoup pour votre confirmation

Nicolas

  • #9
D'abord une question, tri 3x230V ou tri 3x400V+N ?
Et le calibre du disjoncteur de raccordement ?

  • #10
Si je me trompe pas, le câble 4x10 allant vers le sectionneur tri 63A n'est pas protégé par un 300ma, du coup, je pense qu'un contrôleur pourrait refuser cela. Je pense mais je peux me tromper que du coup, il faudrait alors dans le tableau principal un second 300mA 40A

  • #11
Cory a dit:
D'abord une question, tri 3x230V ou tri 3x400V+N ?
Et le calibre du disjoncteur de raccordement ?
Cliquez pour agrandir...

@Cory Il s'agit de 3 x 400V + N

Pour le disjoncteur/différentiel Type F, voici la description de Legrand: Disjoncteur différentiel DX³4500 arrivée haute et départ bas à vis U+N 230V~ - 20A typeF 30mA - courbe C - 2 modules - Est-ce suffisant pour répondre à la question ?

  • #12
Aquatone a dit:
Si je me trompe pas, le câble 4x10 allant vers le sectionneur tri 63A n'est pas protégé par un 300ma, du coup, je pense qu'un contrôleur pourrait refuser cela. Je pense mais je peux me tromper que du coup, il faudrait alors dans le tableau principal un second 300mA 40A
Cliquez pour agrandir...

@Aquatone Merci pour l'intervention. En fait tout démarre du fait que @flashman a indiqué que les différentiels de type F ne pouvaient pas être reliés derrière le différentiel général de 300mA... Du coup je dois placer une liaison en amont et je ne sais pas si 2 câbles de 10² peuvent entrer sur le haut de mon différentiels 300mA afin de le bypasser

Sinon j'ai déjà mon triphasé dans le coffret secondaire et je n'avais qu'a me repiquer dessus... Apparemment ce n'est pas si simple :)

  • #13
Oui, on peut mettre 2 fils dans une borne, de toute façon, il n'y a pas le choix, c'est la seule solution hormi un peigne.

Il ne faut évidemment pas deux 300ma, ça n'aurait aucun sens.

Il est interdit de mettre un sectionneur à cet endroit, il ne peut rien y avoir entre un compteur et un/des différentiel(s) général(aux), et, ça n'aurait, de toute façon, aucun sens ni aucun intérêt. Les différentiels doivent être plombables, justement, pour que l'on ne puisse rien brancher avant.
On met simplement le coffret contre l'autre, où, tout prêt, c'est comme s'ils ne formaient qu'un.

On raccorde forcément sur 2 phases différentes pour bien faire.

On est bien d'accord que c'est spécial comme montage. C'est un cas bien particulier, et, un des seuls ou l'on peut le faire.


Un 10ma est toujours subordonné à un 30ma quand il y en a un. C'est logique, et, tout simplement le bon sens de faire ainsi (je ne le jurerais pas, mais, je suis même quasi certain que c'est carrément une obligation quand celui-ci est obligatoire).



Pour les pontages, ce n'est pas juste le compteur qui compte, mais, la somme compteur + panneaux solaires. Si on a, par exemple, 32a au compteur, et, 10a de panneaux, on arrive à 42a, donc, il faut au minimum du 10 carré.

Dernière édition:
  • #14
flashman a dit:
Oui, on peut mettre 2 fils dans une borne, de toute façon, il n'y a pas le choix, c'est la seule solution hormi un peigne.

Il ne faut évidemment pas deux 300ma, ça n'aurait aucun sens.

Il est interdit de mettre un sectionneur à cet endroit, il ne peut rien y avoir entre un compteur et un/des différentiel(s) général(aux), et, ça n'aurait, de toute façon, aucun sens ni aucun intérêt. Les différentiels doivent être plombables, justement, pour que l'on ne puisse rien brancher avant.
On met simplement le coffret contre l'autre, où, tout prêt, c'est comme s'ils ne formaient qu'un.

On raccorde forcément sur 2 phases différentes pour bien faire.


Un 10ma est toujours subordonné à un 30ma quand il y en a un. C'est logique, et, tout simplement le bon sens de faire ainsi (je ne le jurerais pas, mais, je me même carrément certain que c'est carrément une obligation quand celui-ci est obligatoire).
Cliquez pour agrandir...

@flashman Merci pour toutes ces informationns !

Donc pour résumer et être certain de pas me tromper dans le raccordement :)
  1. Je me repique au dessus du 300mA existant avec du 10² rigide (pour respecter les types de câbles dans la même borne).
  2. J'envoie la Phase 1 et le neutre par le haut dans le premier disjoncteur / différentiel type F.
  3. J'envoie la Phase 2 vers le second disjoncteur / différentiel type F. Je ponte le neutre vers le premier disjoncteur / différentiel type F.
  4. Je pars avec du 2,5² en bas des disjoncteurs / différentiels type F vers mes prises Green UP
Faut-il sertir les 2 câbles rigides 10² avant de les placer dans la borne ?

Merci beaucoup pour votre support !! ;)

Bonne soirée

Nicolas

  • #15
Bonjour,

Qu'est-ce que les prises green-up ont de plus que des prises normales? Si je ne dis pas de betises elles sont limitées à 16A, alors pourquoi ne pas placer des prises normales ?

  • #16
Elbvarto17 a dit:
Bonjour,

Qu'est-ce que les prises green-up ont de plus que des prises normales? Si je ne dis pas de betises elles sont limitées à 16A, alors pourquoi ne pas placer des prises normales ?
Cliquez pour agrandir...

Sans vouloir faire de pub :) Voici la description

Des prises spécifiques
Les prises domestiques ordinaires ne conviennent pas pour supporter des heures de charge quotidiennes. Legrand a donc mis au point les prises domestiques renforcées Green’Up Access. Celles-ci peuvent supporter en permanence une charge de 16A et permettent donc de recharger une voiture en plus ou moins trois heures. Pour ce faire, il faut toutefois que le câble de chargement mode 2 fourni avec la voiture soit équipé d'une fiche Legrand Green’up (système de reconnaissance automatique entre fiche et prise). Si ce n'est pas le cas, la capacité de charge est limitée à 10A et la durée de charge augmente jusqu'à environ six heures.

Les prises sont également renforcées https://www.automobile-propre.com/dossiers/prise-greenup-voiture-electrique/

  • #17
Oui, c'est ça.

C'est le fil souple que l'on serti, pas le rigide.


L'idéal, si possible, est de placer les 3 différentiels ensemble, et, d'utiliser un peigne... Si jamais...
Peut-être possible de bouger 2 disjoncteurs ou le 300ma pour se faire...?
Sinon, pareil pour les 2 monos, un peigne évite un pontage et rigidifie le tout.

  • #18
flashman a dit:
Oui, c'est ça.

C'est le fil souple que l'on serti, pas le rigide.


L'idéal, si possible, est de placer les 3 différentiels ensemble, et, d'utiliser un peigne... Si jamais...
Peut-être possible de bouger 2 disjoncteurs ou le 300ma pour se faire...?
Sinon, pareil pour les 2 monos, un peigne évite un pontage et rigidifie le tout.
Cliquez pour agrandir...

Merci @flashman

Je vais tenter de regrouper les différentiels ensemble en déplaçant quelques modules

L'idée du peigne me plait bien :)
