Raccord d'un interrupteur va et vient dans salle de bain et nombreux fils à connecter

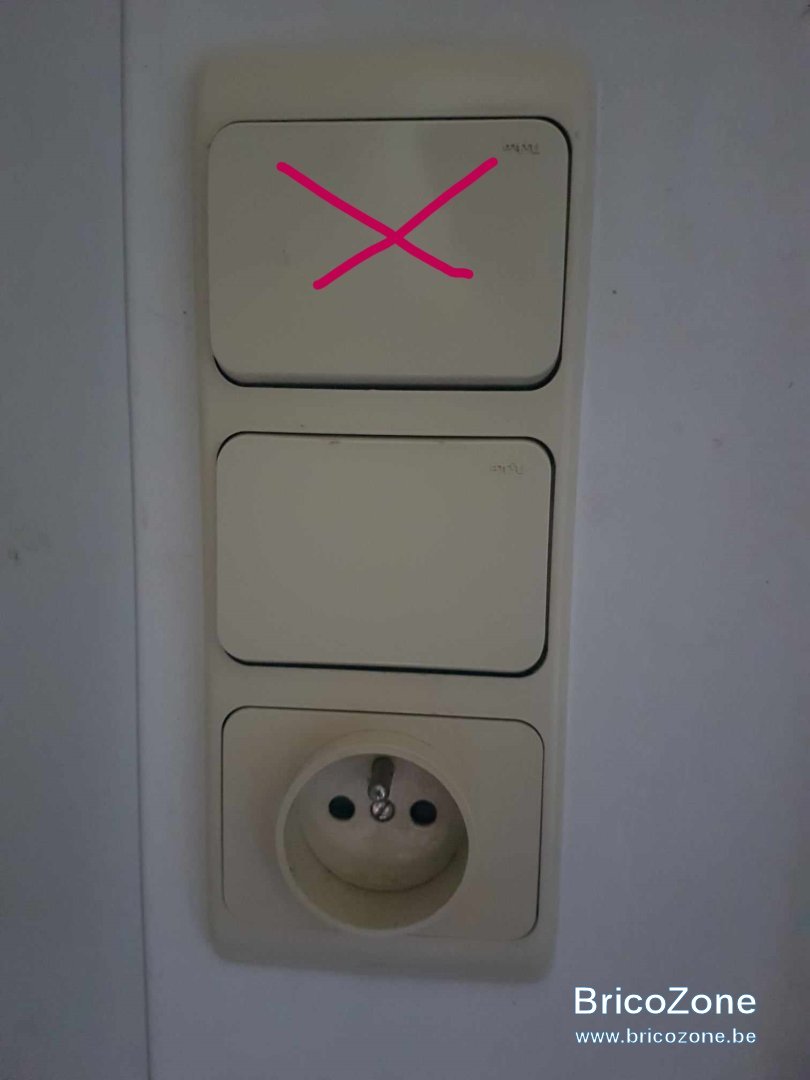

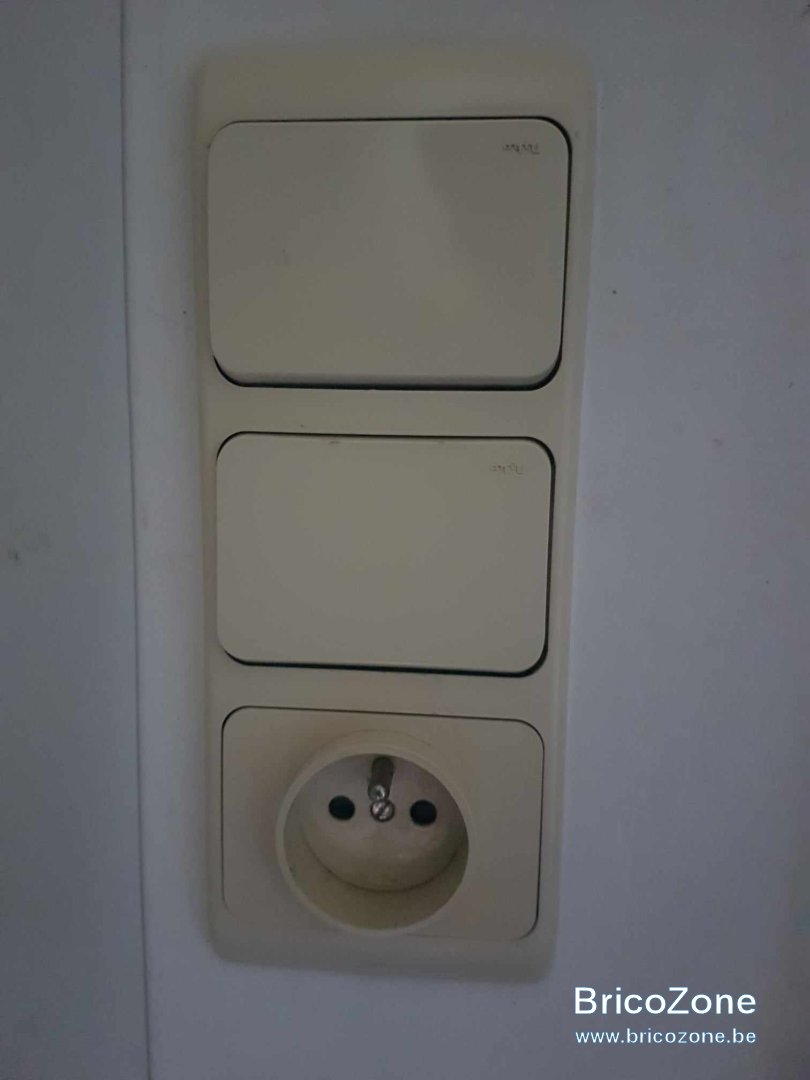

Je dois changer un interrupteur défectueux qui allume le plafonnier de la salle de bain et qui peut être éteint par un autre interrupteur (celui du haut sur la photo)



Si je ne me trompe, dans le jargon, il s'agit d'un interrupteur va et vient.

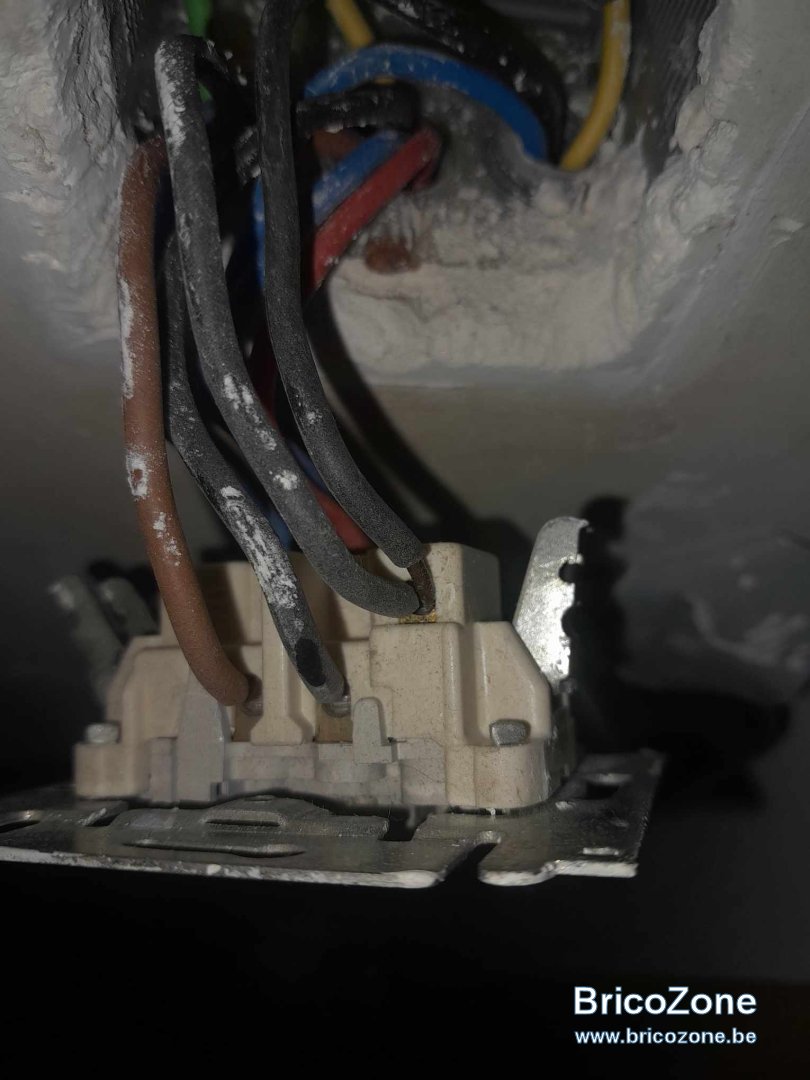

J'ai fais des photos des connections avant le démontage de l'interrupteur défectueux (Niko connecteur avec vises)
Pour une meilleur compréhension, il y a dans la prise 3 arrivées de câbles gris comprenant chacun 3 fils (noir, bleu et jaune/vert),
excepté le central qui a un brun et un rouge en plus et qui doit être celui concerné pour gérer mon plafonnier avec l'autre interrupteur.
Les deux autres, le fil bleu et noir ont été raccordés ensemble et par couleur sur l'interrupteur.

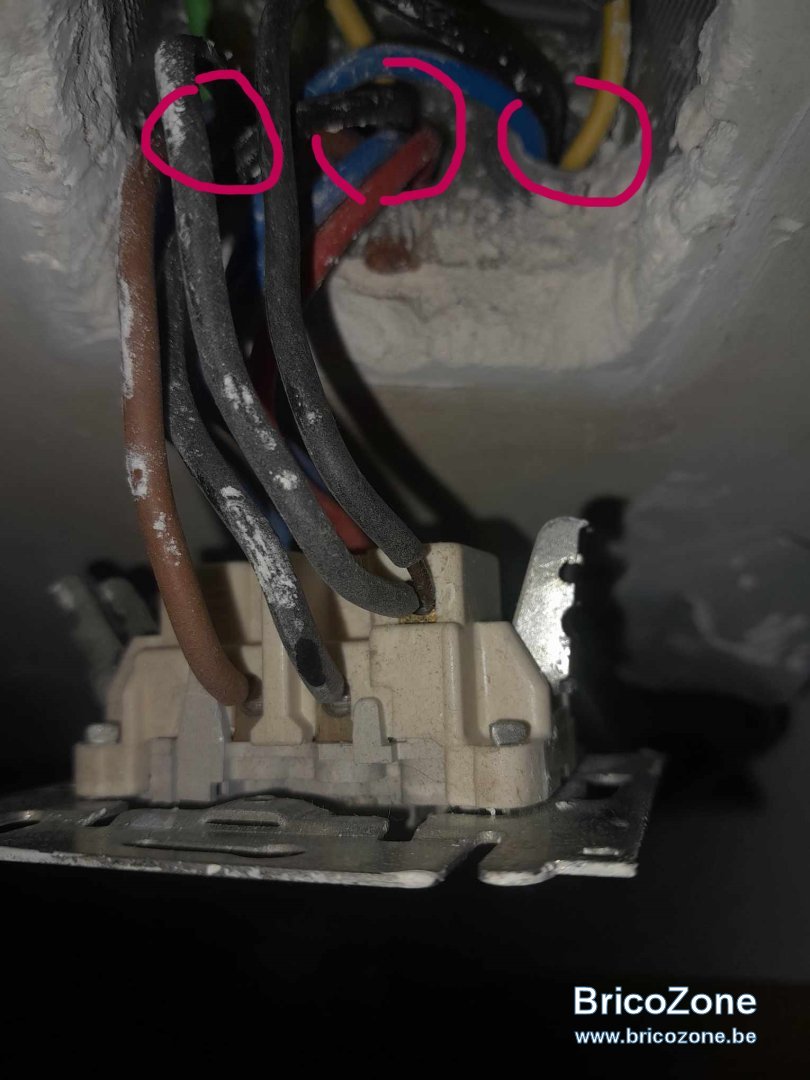

Photo des connections du haut de l'interrupteur :

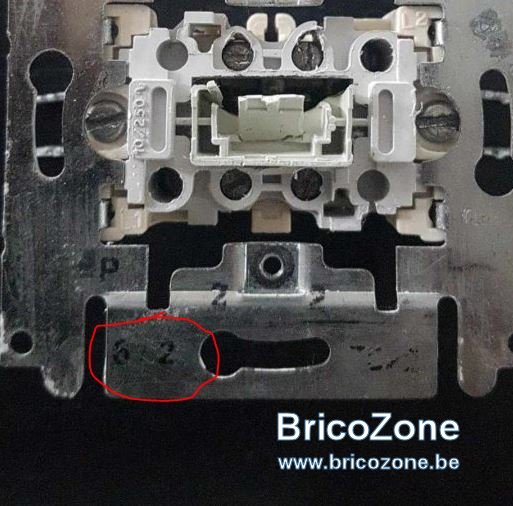

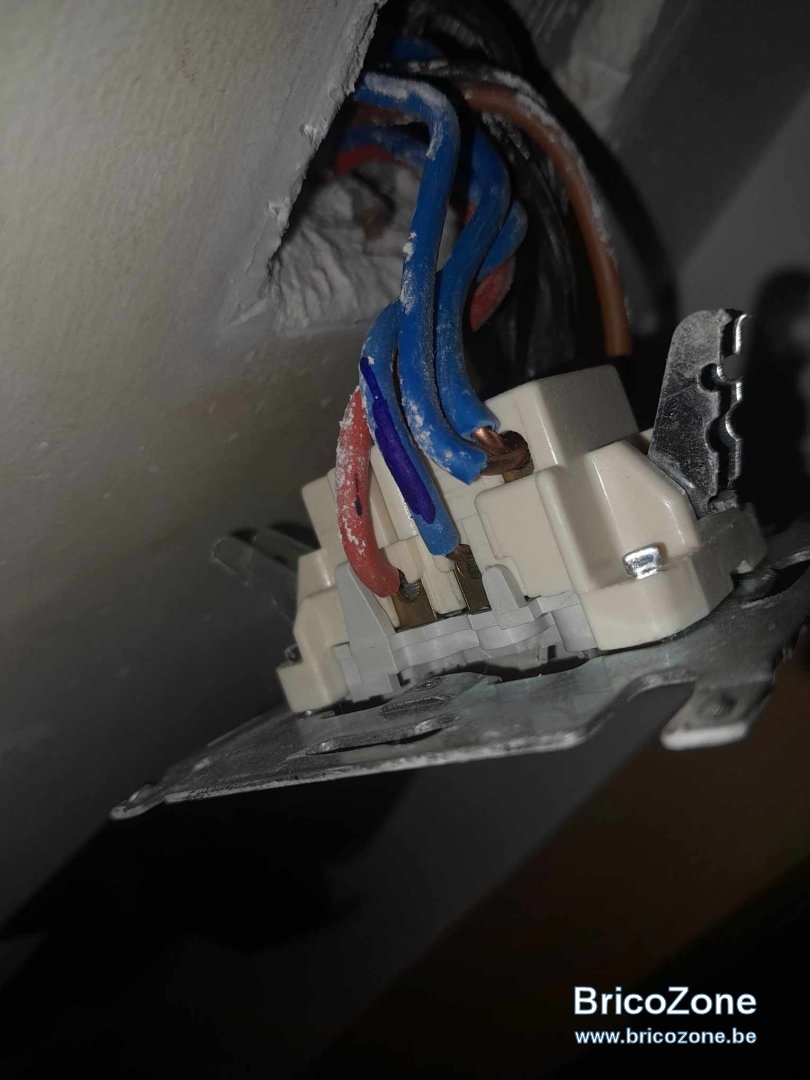

Photo des connections du bas de l'interrupteur

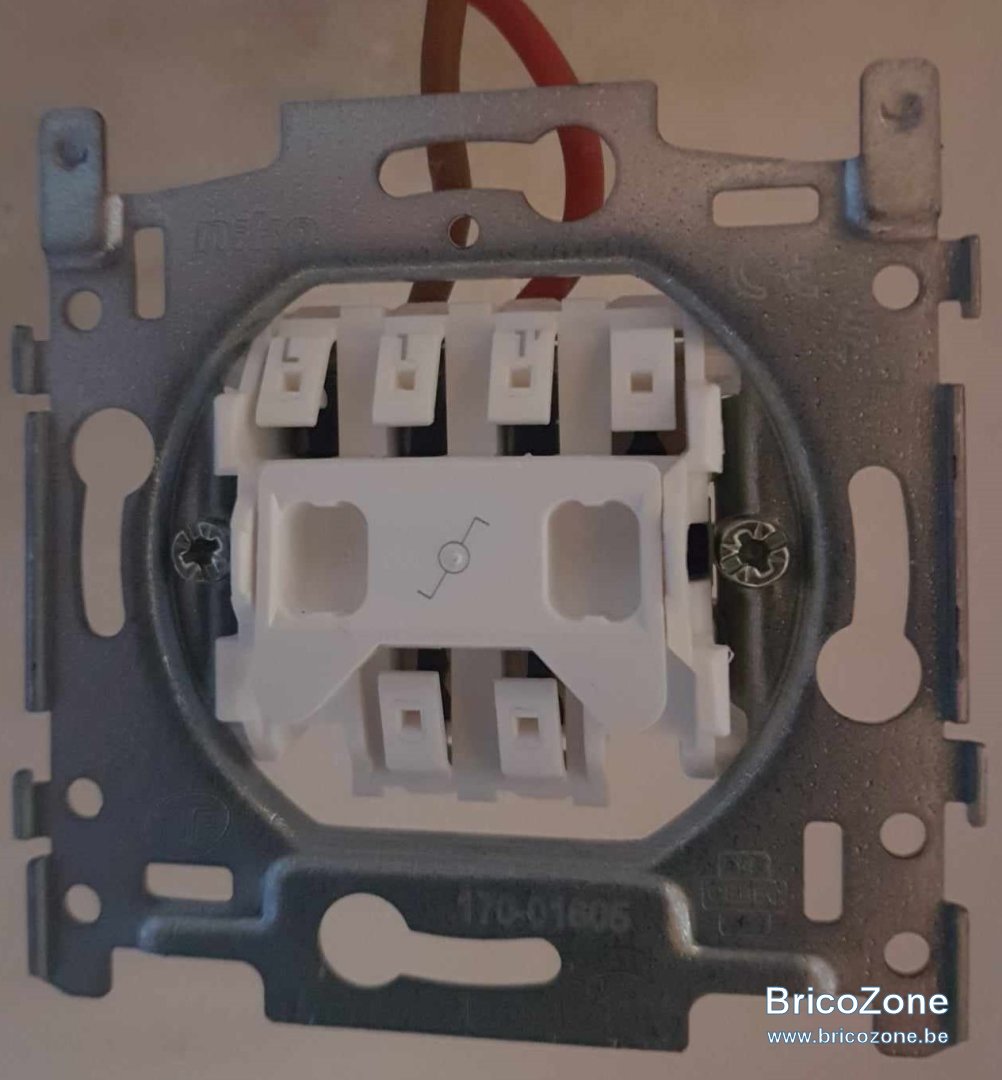

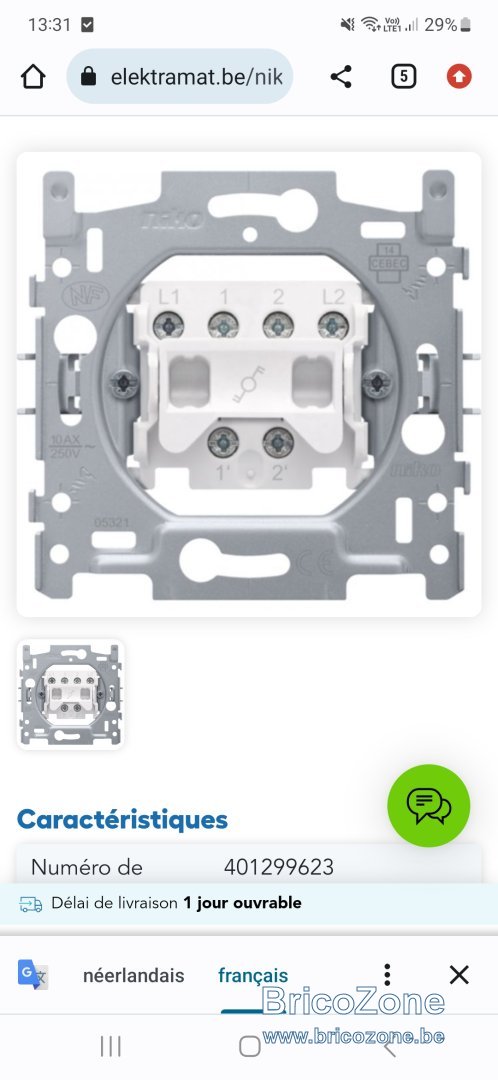

Mon nouvel interrupteur est aussi un Niko mais avec des connections rapides (Quick Connect ou bouton poussoir) pour les connecteurs L, 1 et 1' uniquement.
Pour les autres, il n'y a pas la possibilité de fixer les câbles fermement.


J'ai connecté le fils rouge et brun sur les connecteurs 1 et 1' qui correspondait à 1 et 2 de l'ancien.
Il reste à connecter le fil bleu et noir du câble central,
Est-ce le connecteur L correspond à la Phase ?
Comment reconnaitre la Phase du Neutre, est-ce le fil bleu ou noir ?
Sur quel connecteur dois-je mettre le Neutre sachant qu'il n'y a plus la possibilité de le fixer fermement ?

Quant aux fils bleu et noir des deux câbles extérieurs qui étaient connectés ensemble et par couleur sur l'ancien interrupteur,
Où dois-je les mettre sur le nouvel interrupteur ?
Est-ce qu'ils servent à alimenter le deuxième interrupteur et la prise de courant ?
Je n'ai pas osé les démonter pour prendre une photo du fait qu'ils sont imbriqués les uns dans les autres et au risque de ne pas savoir les remettre en place.

J'ai un doute sur ce nouvel interrupteur, est-ce qu'il convient dans mon cas, ou ai-je été mal conseillé par le vendeur ?

Merci beaucoup pour votre aide précieuse, sachant que je suis totalement novice dans l'électricité et je ne souhaite prendre aucun risque pour ma famille.

Ton ancien etait un va et vient bipolaire Comme ceci?

hello,

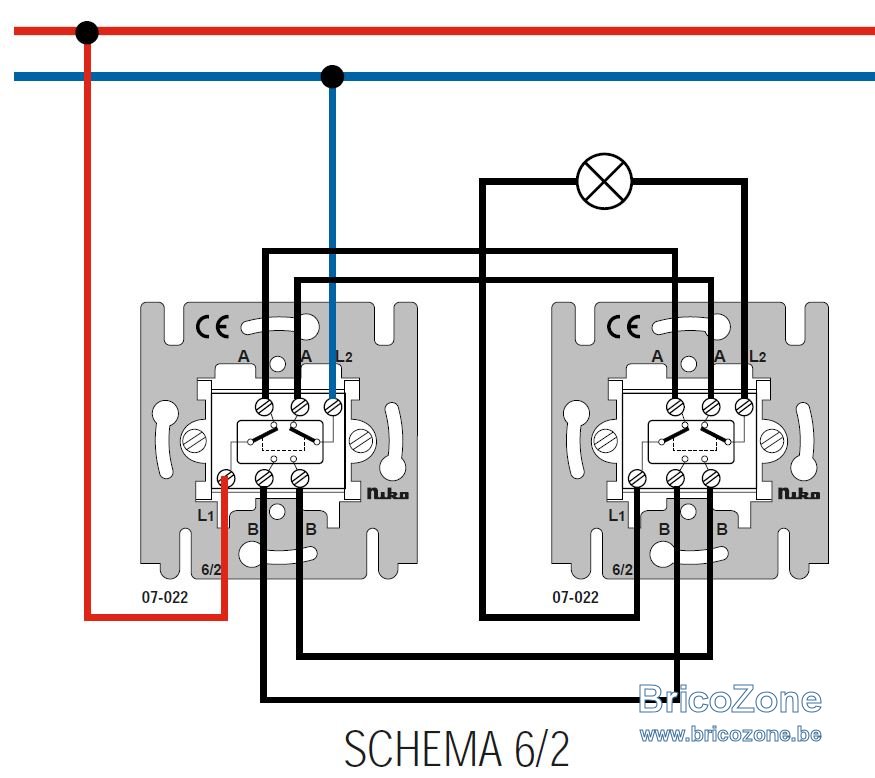

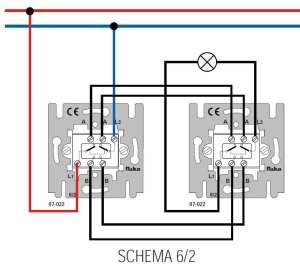

ancien schema 6/2 (va et vient bipolaire)

Et vu qu il a racheter un unipolaire sa Ira pas si y change pas les deux si?

non ca n'ira pas avec un simple va et vient (sans modification du cablage) , il faut le remplacer par va et vient bipolaire (comme initialement) et comme descrit en #2,
ca sera plus simple dans le cas de lutinette ...

Melvyn a dit:

Ton ancien etait un va et vient bipolaire Comme ceci?

Voir la pièce jointe 148631

Cliquez pour agrandir...

Le voici ;-)

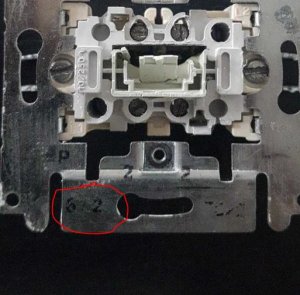

Les photos des raccordements sont au début de ma publication

ce n'est pas un va et vient classique, c'est bien un va et vient Bipolaire (6/2)

Tu as plus que a echange ton interrupteur et prendre un va et vient bipolaire

J avais bien vu le truc

oui, mais faudra aussi remplacer la prise et l'autre interrupteur et le contour verticale triple
car ce n'est plus valable avec les nouveaux interrupteurs/prises de maintenant

Melvyn a dit:

Tu as plus que a echange ton interrupteur et prendre un va et vient bipolaire

Cliquez pour agrandir...

C'est le nouvel interrupteur que je dois changer ?
C'est un va et vient unipolaire au lieu de va et vient bipolaire ?
Qu'en est-il des autres câbles qui sont raccordés ensemble par couleur. Ils servent à alimenter l'autre interrupteur (celui au milieu) et la prise?

Faut regarder le deuxieme en dessous si c est un bipolaire Comme l autre ... celui que tu as acheter est un unipolaire

Je vais y regarder. Je vous tiendrai au courant de la suite après avoir échangé mon nouvel interrupteur.
Beau dimanche à vous tous et encore merci pour votre disponibilité

Oui mais prend tout en fois , prise cache vertical, interrupteur bipolaire et l autre a determiner bon fin de dimanche a toi aussi

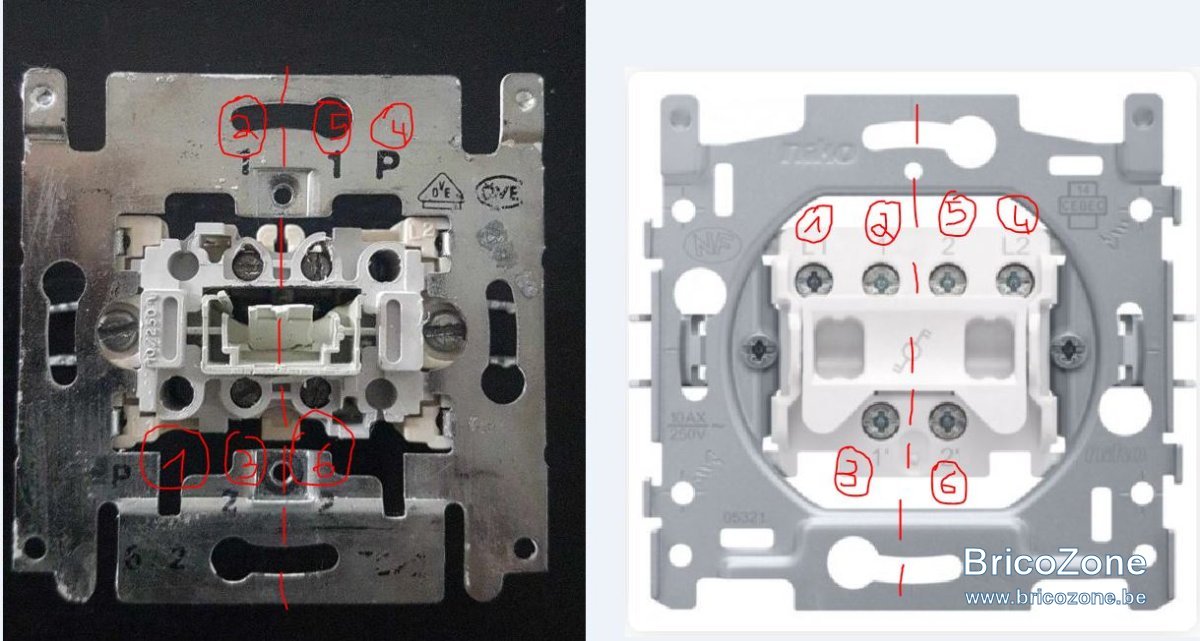

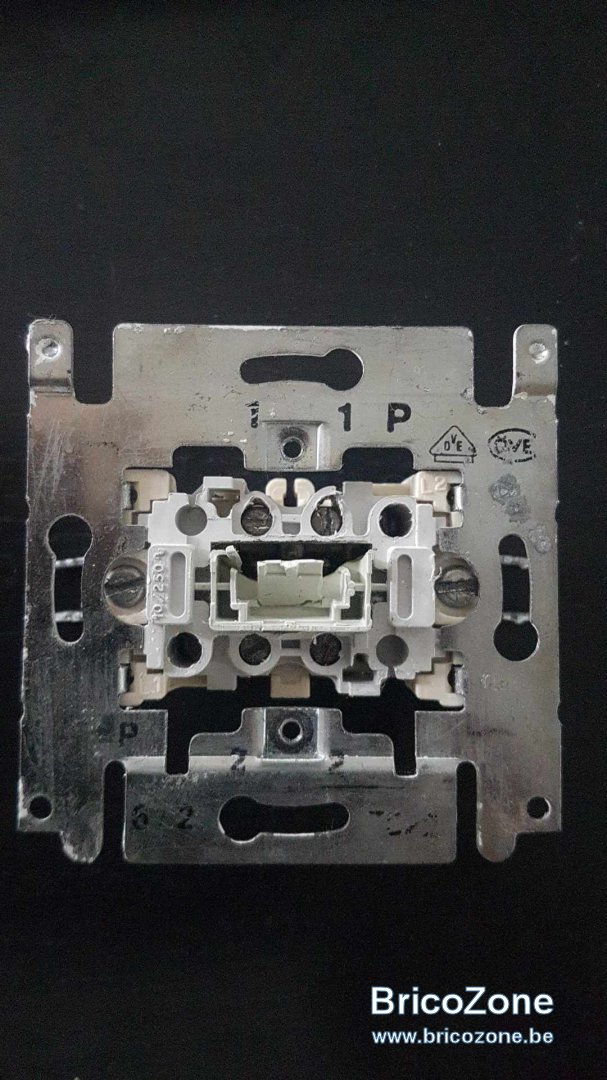

en passant voilà la correspondance entre les 2 va et vient bipolaire (ancien et nouveau):
