Raccord électrique dans le jardin

jeschul · 22 Juin 2025

Bonjour à tous,

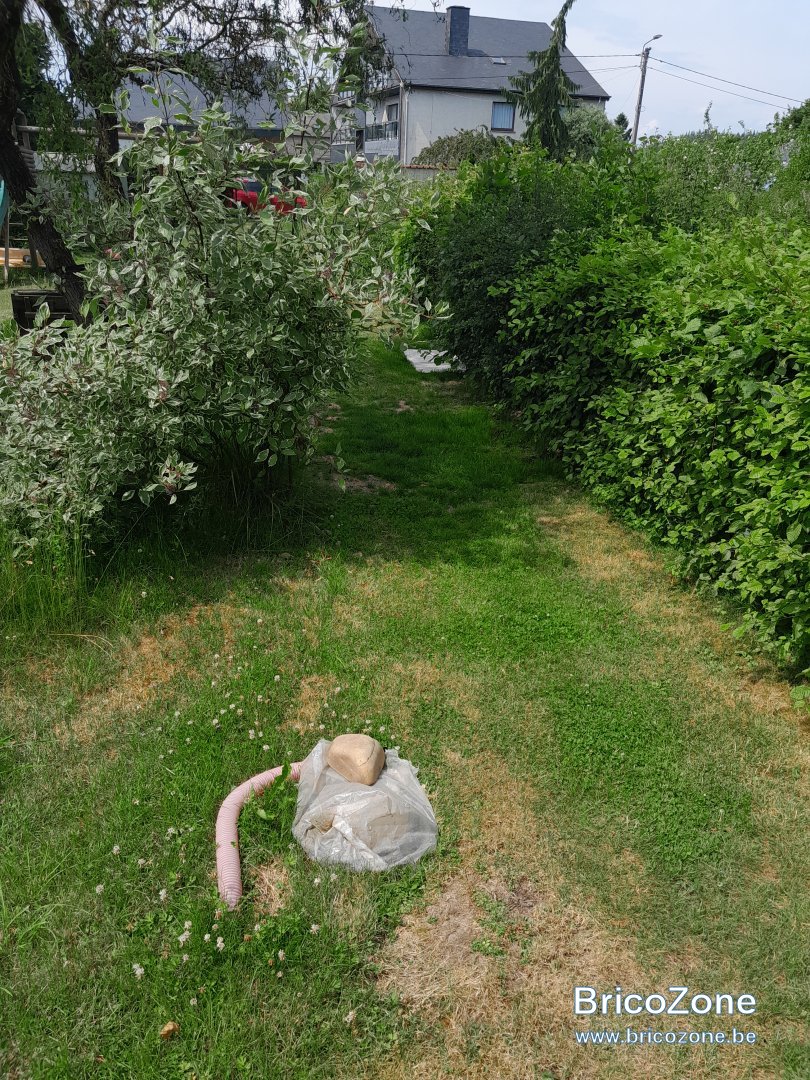

J'ai une gaine qui passe sous mon jardin avec un câble EXVB de 6mm². (voir photo, le cable est dans un gaine rouge en bas de la photo)

Ce câble servira à terme à alimenter un futur garage.

Je me pose la question du raccord : comment faire un raccord entre ce câble existant et la future prolongation ?

Dans l'idéal, j'aimerais que le raccord soit accessible et j'avais imaginé intégrer une prise électrique extérieure genre "Niko hydro borne de jardin".

Idées et schémas de principes sont les bienvenus car je sèche un peu.

Merci!!!

Jean-Denis

spec94 · 11 Juillet 2025

La ou il arrive en ce moment, c'est l'emplacement du futur garage ? Ou vous voulez mettre une prise qui servira de boite de dérivation entre ce point et le garage ?

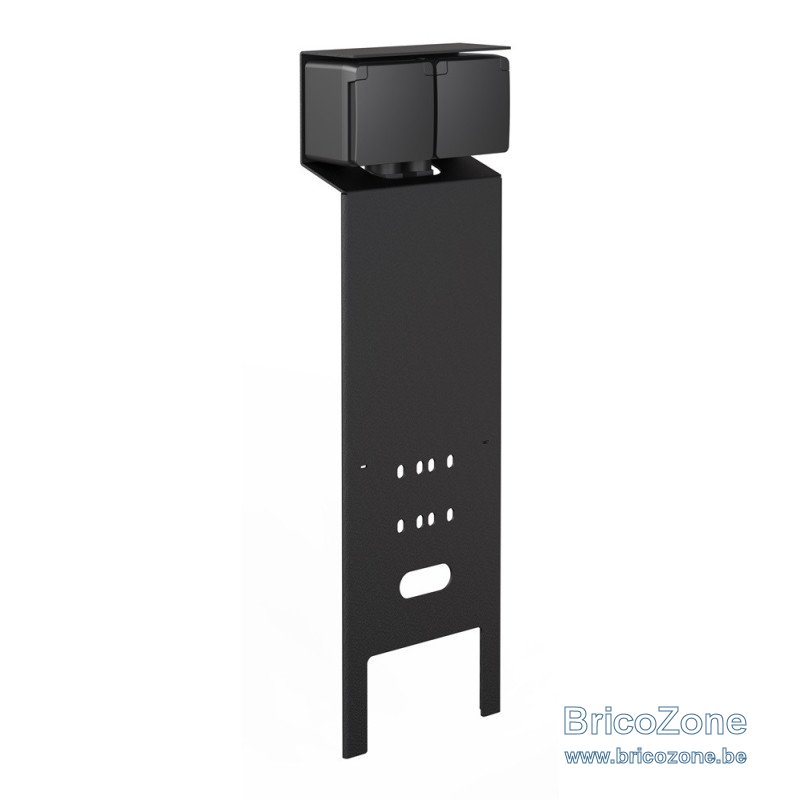

On parle bien ce style de prise :

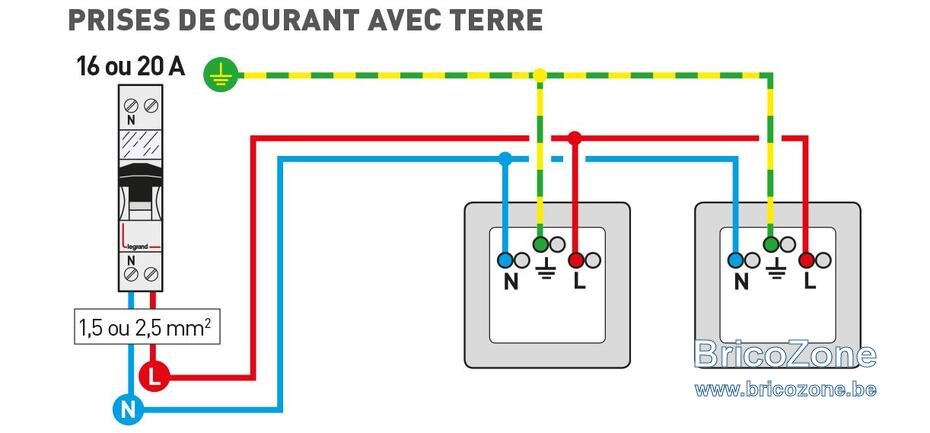

Si c'est bien ça, c'est assez simple. Vous fixez vos prises dans le sol et vous raccordez en suivant les couleurs.

La première prise représente les prises hydro et la deuxième votre garage.

Cory · 11 Juillet 2025

NON, le schéma n'est pas bons puisqu'on ne peut pas changer de section dans un circuit.
Donc, le 6² devrait aboutir dans un coffret avec des disjoncteurs de répartition.

spec94 · 11 Juillet 2025

Tout dépend du disjoncteur de départ, mais c'est vrai qu'avoir un 6² avec un C20 n'est pas très utile.

C'est clair que si c'est un départ avec un C32, alors oui, il faut un coffret intermédiaire pour protéger la prise avec un C20.

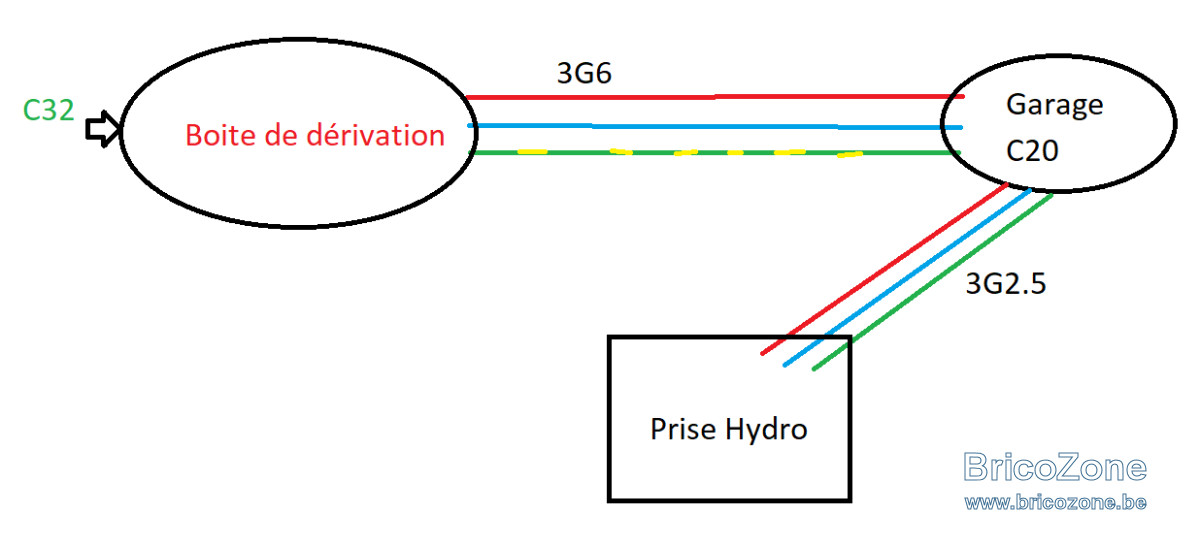

Donc faut une boîte de dérivation et isolé la boîte, tirer le câble jusqu'au garage, placer un disjoncteur C20 et repartir en 3g2.5 ou vous voulez mettre les prises.

Si l'emplacement actuel du cable est déjà au bon endroit, alors pas besoin de la boite de dérivation, on part directement dans le coffret avec les disjoncteur.

Merci @Cory pour la remarque

Cory · 11 Juillet 2025

Peu importe le calibre du disjoncteur de départ, qu'il soit de 32 ou même de 2 Am, aucune prise n'est compatible avec du 6², ce qui nécessite un changement de section, interdit dans un circuit. Il est donc recommandé d'ajouter un disjoncteur ne dépassant pas 16 Am, avec un circuit en 2,5².
Et donc la meilleure façon de faire serait d'arriver dans un coffret avec des disjoncteurs pour la répartition de circuits.

spec94 · 11 Juillet 2025

J'ai vu votre poste sur l'article 125. Merci de l'info, c'est bon à savoir.
