Raccordement électrique portail motorisé et parlophone

Y

yves5000

• 24 Septembre 2022

• #1

Bonjour,

Je fais appel à vous car j'ai un doute concernant le raccordement de mon parlophone et la motorisation de mon portail.



Je pars de mon écran, je vais jusqu'à la platine. De cette platine je repars vers la motorisation de mon portail "entrées contact sec".

Est ce bien exact?


J'aimerais ajouté également une ouverture via clavier extérieur. Est ce possible dans ma configuration?

D'avance merci

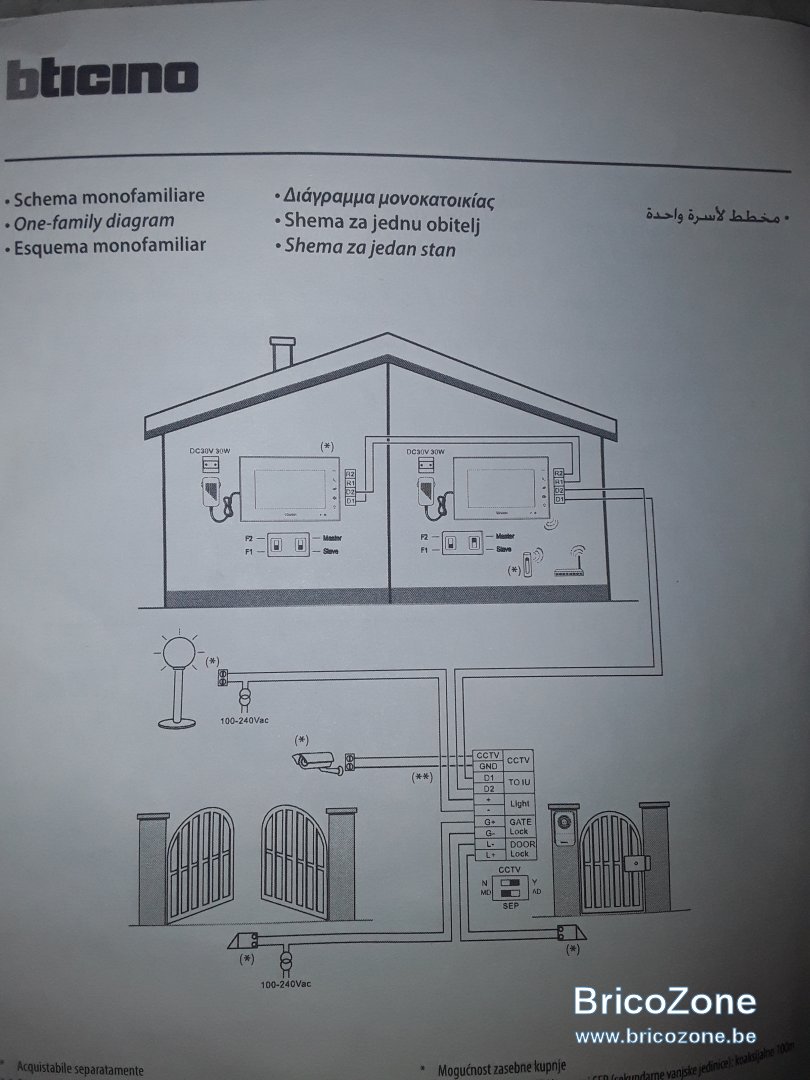

Voici les schémas électrique.


.



LED3

• 24 Septembre 2022

• #2

Il manque la puissance du portail.



Y

yves5000

• 24 Septembre 2022

• #3

Bonjour, la puissance des vérins je l'ignore. Il est juste indiqué 24V DC.

Le boitier du portail ainsi que les 2 vérins sont vendus ensemble.



LED3

• 24 Septembre 2022

• #4

Sorry, mal exprimé.
Il faut 2 câbles qui vont jusqu'au portail.
Un pour la commande du parlophone et un pour alimenter le portail. Ok ?

Ajouter un clavier à code en // de la commande du parlophone n'est pas un problème. Sauf pour l'alimentation du clavier (quelle tension ?)



Y

yves5000

• 24 Septembre 2022

• #5

Ok d'accord.

Les câbles je pense que c'est bon. J'ai tiré une ligne en 3*2.5mm² pour la puissance.
Et une ligne pour entre mon moniteur et ma platine.

Merci pour vos infos, je n'étais pas sur que cela fonctionnerait de placer en parallèle le clavier à code et la platine.





Donc concrètement, je raccorde mon moniteur de ma maison aux bornes D1,D2 de la platine.

De la platine je repars de G+,G- et de là je vais au boiter de commande du portail aux bornes 4, 6, de ces 2 borne là je repars vers mon clavier à codes.

Est ce exact?



LED3

• 24 Septembre 2022

• #6

Il faut s'assurer que G+/G- est sans tension. (Normalement oui)



Y

yves5000

• 24 Septembre 2022

• #7

Oui super, je vérifierai l'absence de tension lors du montage.

Merci pour votre aide



Y

yves5000

• 27 Septembre 2022

• #8

Bonjour,

j'ai reçu mon clavier à codes. à partir de quelles bornes dois je partir pour faire un pontage avec ma platine?

merci



LED3

• 27 Septembre 2022

• #9

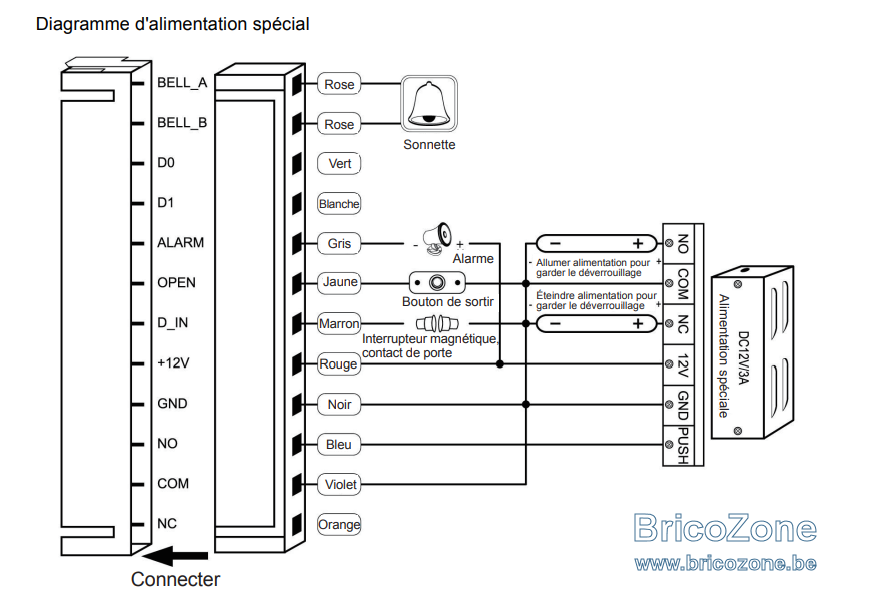

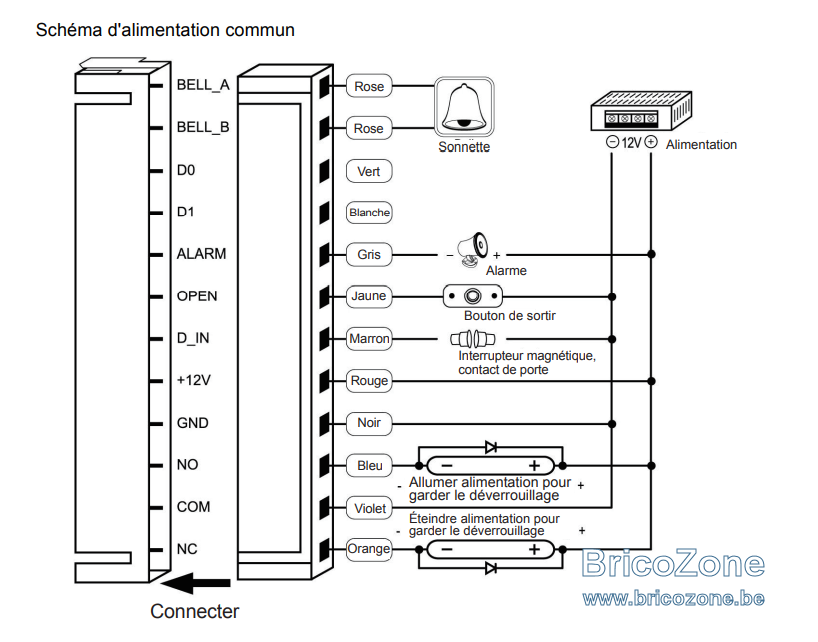

Entre com et nc ou no.

Com = commun
Nc = normalement fermé (toujours fermé sauf si action)
No = normalement ouvert au repos

En toute logique c'est com / no



Y

yves5000

• 27 Septembre 2022

• #10

Super merci à vous, je teste dans les prochains jours et je vous dis quoi



Y

yves5000

• 4 Octobre 2022

• #11

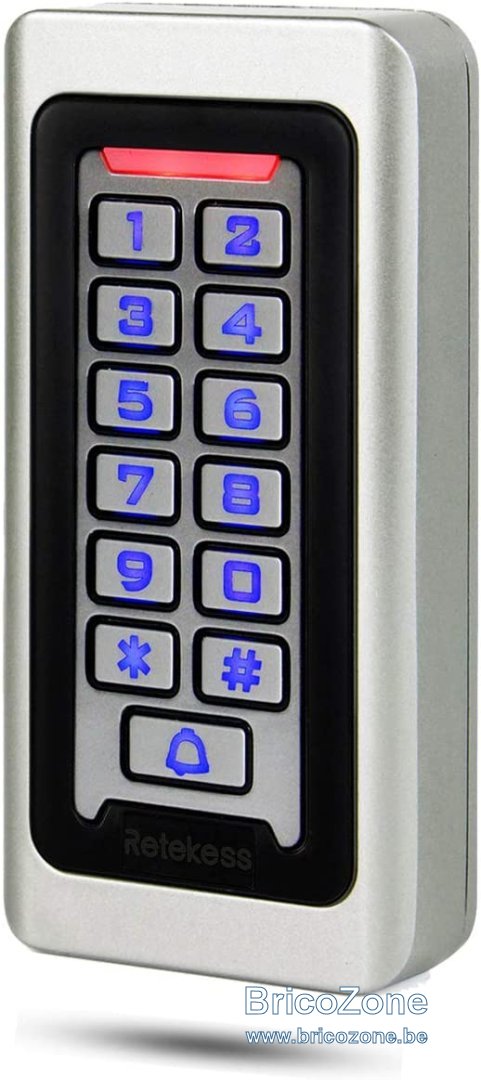

Bonjour, voilà j'ai installé le clavier à codes cela fonctionne bien.

J'ai néanmoins un soucis lorsque je touche la structure métallique du clavier je ressens une perte de courant.

J'ai reçu un premier clavier qui semble il avait déjà été utilisé, je me suis dit cela vient de là. Je l'ai renvoyé et en ai reçu un nouveau. Et là rebelotte j'ai vérifié plusieurs fois mes connections et mes câbles sans succès.

Le problème peut il venir du transfo?

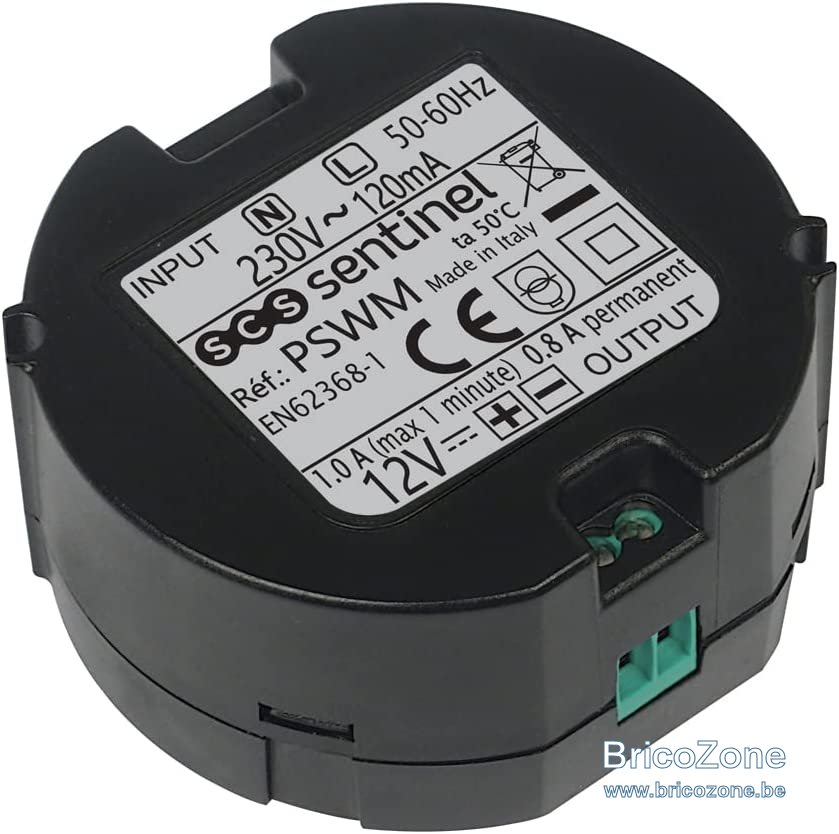

Voici les modèles



LED3

• 4 Octobre 2022

• #12

Votre portail doit être mis à la terre.



Y

yves5000

• 4 Octobre 2022

• #13

merci ca je ne l'avais pas fait, mais je peux encore le faire sans soucis.

Pensé vous que cela viendrais de là?

En fait pour tester le clavier je ne l'avais pas fixer sur le poteau car je dois appuyer en même temps sur le clavier et le brancher au transfo pour l'initialiser.
