Raccordement induction Electrolux 3x240V

jonathan.andre

• Jeudi à 12:26

• #1

Bonjour,

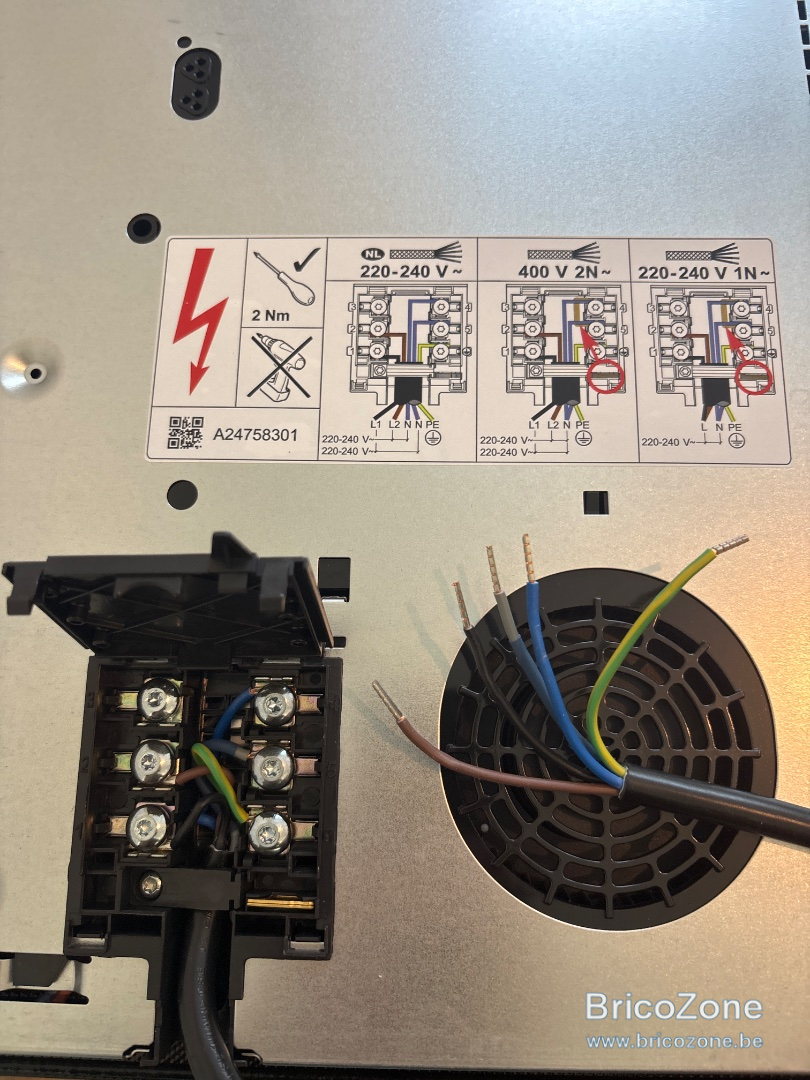

Afin de brancher une nouvelle taque induction Electrolux sur du triphasé 240V 25A (j’ai donc bien 3 fils+terre en 4mm2 qui arrivent dans mon mur), comment procéder ? Je me base sur le schéma 400V 2N ? Car pas de schéma 3x240V au dos de la taque 😢

Merci d’avance les bricolos 🛠️



Jakantana

• Jeudi à 23:30

• #2

Vous avez probablement du triphasé sans neutre, encore fréquent en Belgique, mais c’est un point à vérifier ! Si c’est le cas vous seriez sur le schéma de gauche avec une des phases qui joue le...

Ceci est un message récent, donc réservé aux membres, il reste 271 caractères à lire !
Incrivez-vous (gratuit !)



jonathan.andre

• Jeudi à 23:55

• #3

Oui, c’est triphasé sans neutre. Mais j’ai 2 neutres sur le câble de la taque. Je fais donc comme le schéma du milieu ? Pontage dans la taque des 2 neutres et je raccorde les 2 neutres à L3 ?



bZone

Equipe BZ

• Vendredi à 00:05

• #4

Je pense qu'en fait votre taque (en interne) ne supporte que deux phases, ce qui explique son schema un peu alambiqué Sauf si je ferais mieux de faire dodo (et a minuit c'est possible) je ne vois...

Ceci est un message récent, donc réservé aux membres, il reste 284 caractères à lire !
Incrivez-vous (gratuit !)



Jakantana

• Vendredi à 10:03

• #5

99% des taques dites « triphasées » n’utilisent que 2 phases (1 phase pour 2 foyers et l’autre phase pour les 2 autres). C’est tout à fait standard…



bZone

Equipe BZ

• Vendredi à 10:05

• #6

En fait cela dépend de la puissance c’est pour ça que je pose la question ; seules les taques maousse utilisent les trois phases . Le schéma est quand même très étrange avec son double neutre ...

Ceci est un message récent, donc réservé aux membres, il reste 217 caractères à lire !
Incrivez-vous (gratuit !)



twautele

• Vendredi à 10:54

• #7

C’est pourtant habituel et prévus pour les Pays-Bas où il y a ce genre de raccordement (perilex).



bZone

Equipe BZ

• Vendredi à 10:58

• #8

Ha ok je comprends mieux . Ben je dois avoir navigué dans un sous ensemble de plaques induction - car je n’ai jamais rencontré ça . Merci on apprend tous les jours Pour revenir à notre ami ...

Ceci est un message récent, donc réservé aux membres, il reste 245 caractères à lire !
Incrivez-vous (gratuit !)



Elbvarto17

• Vendredi à 11:03

• #9

Si vous êtes en 3X230V, c'est le schéma du milieu. Brun : L1 Noir : L2 Bleu et gris ensemble : L3. Vous pouvez rajouter le pont entre les deux bornes N



jonathan.andre

• Vendredi à 12:43

• #10

Ok, je pensais me baser sur le schéma du milieu, j’étais donc dans le bon. Merci pour les infos !



bZone

Equipe BZ

• Vendredi à 12:48

• #11

Et donc attention que vous "déséquilibrez" potentiellement votre triphasé (c'est clairement une charge "biphasée"), donc s'il est encore temps tenez en compte dans la repartition des phases dans...

Ceci est un message récent, donc réservé aux membres, il reste 583 caractères à lire !
Incrivez-vous (gratuit !)



Elbvarto17

• Vendredi à 14:59

• #12

Avec le raccordement en 3*230 sans neutre, il n'y a pas de phases non utilisée. Votre remarque n'est valable que dans le cas d'une distribution 3*400 + N où effectivement la troisième phase n'est...

Ceci est un message récent, donc réservé aux membres, il reste 210 caractères à lire !
Incrivez-vous (gratuit !)



bZone

Equipe BZ

• Vendredi à 15:00

• #13

Oui c'est ca que je voulais dire merci d'avoir précisé
