Raccordement prise bipolaire

chris7134 · 18 Mars 2022

Bonjour,

Je suis entrain de mettre l'électricité dans mon abri jusque maintenant ça va sauf le raccordement de l'interrupteur, je fais une erreur car quand je le raccorde les plombs saute.

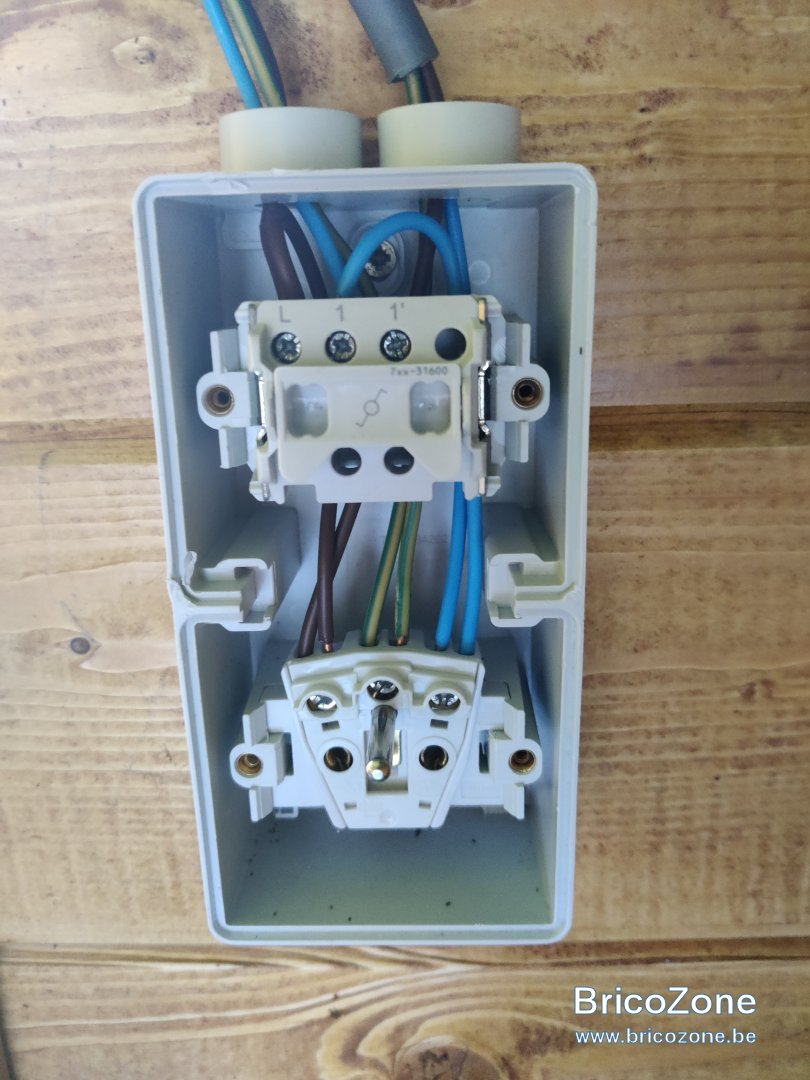

Je vous joint la photo de l'interrupteur en question, un cable du tableau vient dans l'abri, où un disjoncteur distribue dans une prise avec interrupteur et prise de courant la prise de courant a été raccordée directement

Merci pour votre aide et dores et déjà un excellent weekend à vous !

perenoel123 · 18 Mars 2022

Oula,déjà revoir l entrée des cables dans le boitier,il manque les presse etoupes et la gaine grise doit entrer dans le boitier.
Pour le raccordement, les fils qui viennent du disjoncteur doivent être raccordé aux bornes de la prise,puis du fils brun vers la borne L de l inter,de la borne 1 ou 1' de l inter le fil brun vers la lampe et le fil bleu de la lampe en direct sur le bleu de la prise et bien sur les jaune/vert ensemble a la prise.

chris7134 · 18 Mars 2022

perenoel123 a dit:
Oula,déjà revoir l entrée des cables dans le boitier,il manque les presse etoupes et la gaine grise doit entrer dans le boitier.
Pour le raccordement, les fils qui viennent du disjoncteur doivent être raccordé aux bornes de la prise,puis du fils brun vers la borne L de l inter,de la borne 1 ou 1' de l inter le fil brun vers la lampe et le fil bleu de la lampe en direct sur le bleu de la prise et bien sur les jaune/vert ensemble a la prise.

Merci beaucoup grâce a vous tous fonctionne et j'ai appris quelque chose.

Encore merci bon weekend !!!

Edmaison · 19 Mars 2022

Quand j'ai regardé rapidement la première fois, j'ai cru que c'était un " interrupteur a court circuit" , mais c'était un effet d'optique

Cory · 19 Mars 2022

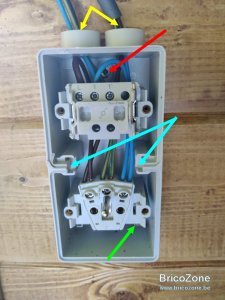

Flèche jaune : comme dit plus haut les fils ne peuvent pas rester visible et il faut des presse-étoupes.
Flèche rouge : il manque les capuchons de protections des vis.
Flèche bleue : ne pas oublier de placer la pièce de jonction.

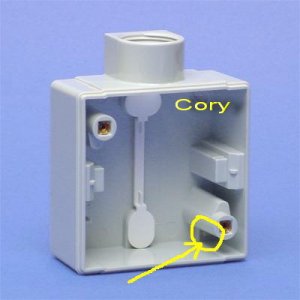

Flèche verte : l'opercule d'évacuation de condensation doit être percé.

chris7134 · 19 Mars 2022

Cory a dit:
Voir la pièce jointe 112952
Flèche jaune : comme dit plus haut les fils ne peuvent pas rester visible et il faut des presse-étoupes.
Flèche rouge : il manque les capuchons de protections des vis.
Flèche bleue : ne pas oublier de placer la pièce de jonction.
Flèche verte : l'opercule d'évacuation de condensation doit être percé.

Merci je vais rectifier tour cela
