Raccordement taque électrique 400V + 2n

M

mman

  • #1
Bonjour,
J'ai vu moultes sujets concernant ce type de raccordement pour les cuisinières/taque électrique, mais je ne comprends tout de même pas les explications vu que AEG est très light en info et que tout semble différent

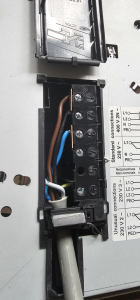

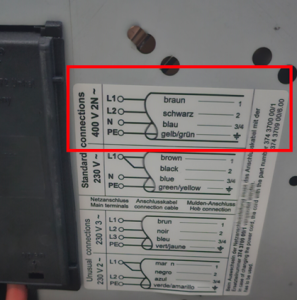

Capture d'écran 2025-06-11 165400.png 20250610_181800.png
Que dois-je comprendre avec mon installation triphasée 3x400+N.
Dois-je effectuer un pontage du neutre(bleu) entre le 3 et 4 ?
J'ai donc 5 câbles qui arrivent ;
- Brun sur brun L1
- Noir sur Noir L2
- Bleu sur bleu N
- terre sur terre PE
- Gris, ma 3eme phase, est-on d'accord que je la laisse de côté, protégée et que je n'y touche pas ?

Ce qu'il manque actuellement dans mon image de droite est le pontage, le reste est-il bien correcte ?

Merci pour vos connaissances et navré de réouvrir un Nème sujet à ce propos.

  • #2
On ne raccorde pas le gris (on l'isole, où, on l'utilise pour doubler le neutre).

On vire le pontage entre 1 et 2.

Et, oui, pontage entre 3 et 4.

  • #3
You rock :grinning:

merci

  • #4
flashman a dit:
On ne raccorde pas le gris (on l'isole, où, on l'utilise pour doubler le neutre).

On vire le pontage entre 1 et 2.

Et, oui, pontage entre 3 et 4.
Cliquez pour agrandir...
Pas d accord dans une installation triphasée le neutre lorsqu il est utilisé doit OBLIGATOIREMENT être de couleur bleu.

  • #5
perenoel123 a dit:
Pas d accord dans une installation triphasée le neutre lorsqu il est utilisé doit OBLIGATOIREMENT être de couleur bleu.
Cliquez pour agrandir...

hello,
vous le voyez de quelle couleur vous, le fil en 3/4 ? :pensive:
moi bleu :blush:
;)

  • #6
Effectivement, surtout pas d'autre couleur pour le neutre. Seulement éventuellement toléré en 3x230V d'utiliser le bleu pour une phase.

Si L3 est sur le gris dans le tableau électrique, utiliser L3 pour le départ du four. Si le four est déjà sur L1 par exemple (Normalement brun), ne pas brancher le L1 et brancher le L3 (Gris normalement).

Bon raccordement ! :p

  • #8
ou alors vous voyez pas le message de flashman en #2 o_O
""""On vire le pontage entre 1 et 2.""""

edit : a oui juste, sur ce coup là c'est moi qui est :tired_face:
dsl

Dernière édition:
  • #9
hql161 a dit:
ou alors vous voyez pas le message de flashman en #2 o_O
""""On vire le pontage entre 1 et 2.""""

edit : a oui juste, sur ce coup là c'est moi qui est :tired_face:
Cliquez pour agrandir...
Pas du tout, sans toi ce pont passait inaperçu :laughing:
J'ai regardé la photo dun peu plus près du coup :p

  • #10
Ce n'est pas le câble de l'installation, c'est le cordon d'alimentation logiquement (et c'est tout à fait classique de doubler le neutre dans ce cas... toutes les taques pré-cablées sont faites ainsi (pas le choix avec le raccordement en mono).

Et, même si c'était l'installation fixe, il n'est pas interdit d'utiliser une autre couleur pour le neutre (juste, si il y a un bleu, il est réservé au neutre si présent).
Maintenant, si c'est effectivement l'installation fixe, et, que la section est adaptée, clairement, je ne le ferais pas (logique).

Dernière édition:
