Réalisation d'une toiture pour un abri de jardin

Eric Leclercq

Eric Leclercq

  • #1
Bonjour à tous,

C'est la première fois que je consulte votre site et je pense être au bon endroit car je suis un peu perdu !

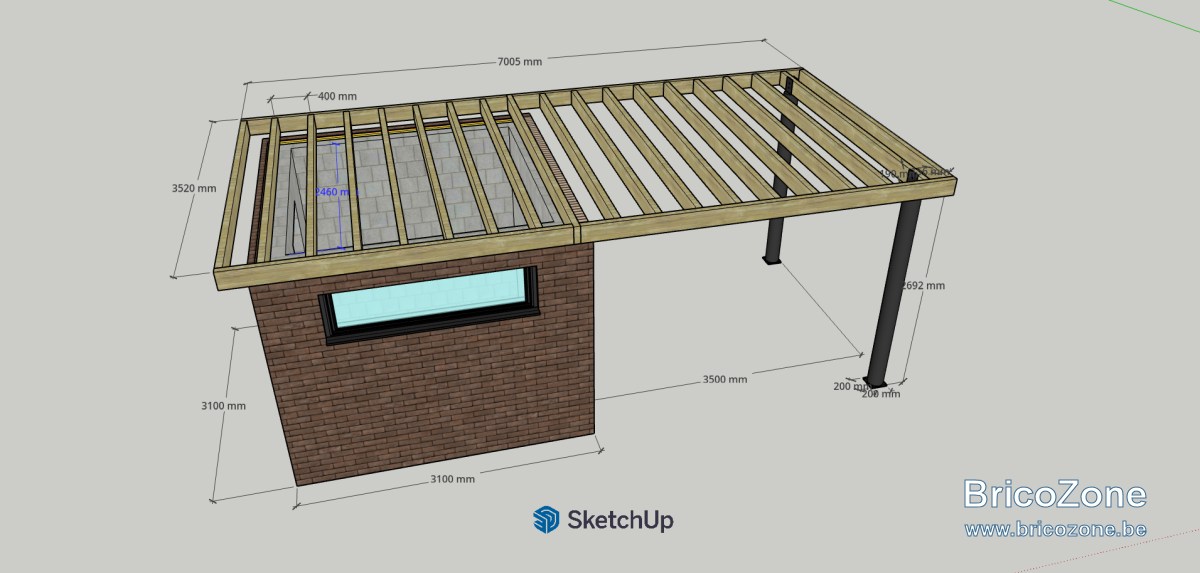

Je souhaiterais réaliser une charpente pour un poolhouse en Douglas 63/175 (C18).
Une partie sera posée sur un local en maçonnerie et l'autre partie auvent posera sur 2 colonnes en acier Ø168,3 ép. 6,3.
La toiture aura un débord de 21cm sur toute la périphérie.
L'entre axe serait de maximum 400mm.
Pas de surcharges à prévoir hormis les sécurités de base.
La couverture sera en OSB + EPDM.
Est-ce que cela vous semble tenir la route ou est-ce que c'est déjà trop sécuritaire, est-il possible de passer à un entre axe de 500mm, vaut-il mieux le faire en KVH 60/180 (C24) ?
De ce que j'ai pu lire @fradeco pourrait peut-être m'aider, d'avance un grand merci à tous.

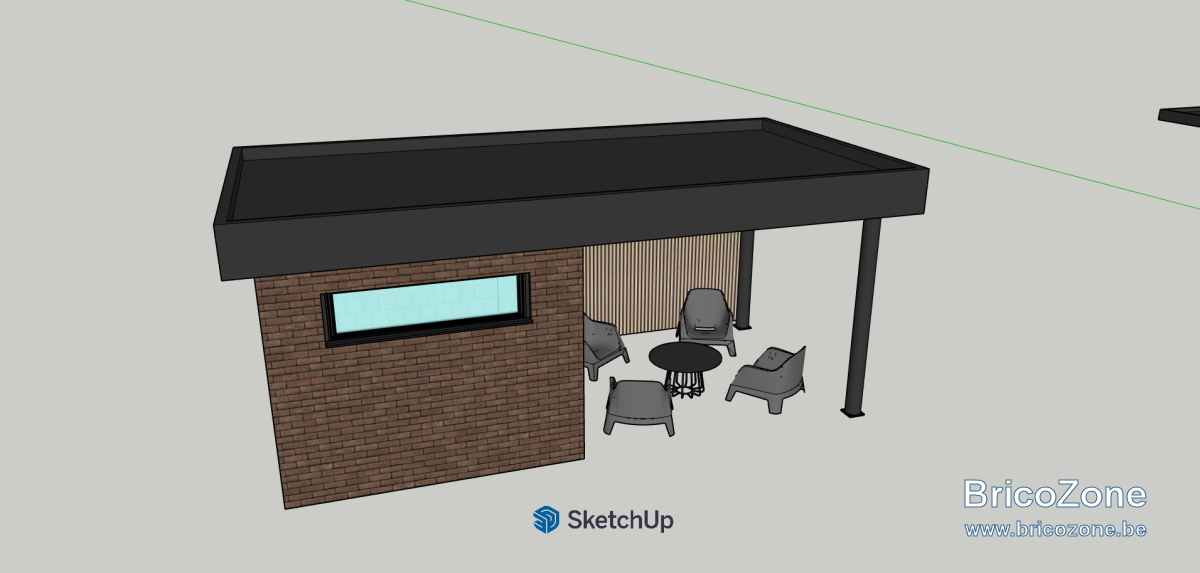

Abris (1).png



Dernière édition:
  • #3
Bonjour, dommage ça, ses calculs et son expertise avait l'air efficace !
Merci pour l'info, mais mon cas est un peu plus complexe avec la partie auvent et je ne sais pas trop comment indiquer les valeurs dans le programme pour cette partie

  • #4
Entreaxe de 400, 173..c'est pour un plancher d’etage
Pour une toiture ça ira.
Si tu veux passer a 50 il faut chaîner .

  • #5
Ce n'est pas dessiné mais je comptais bien chaîner !

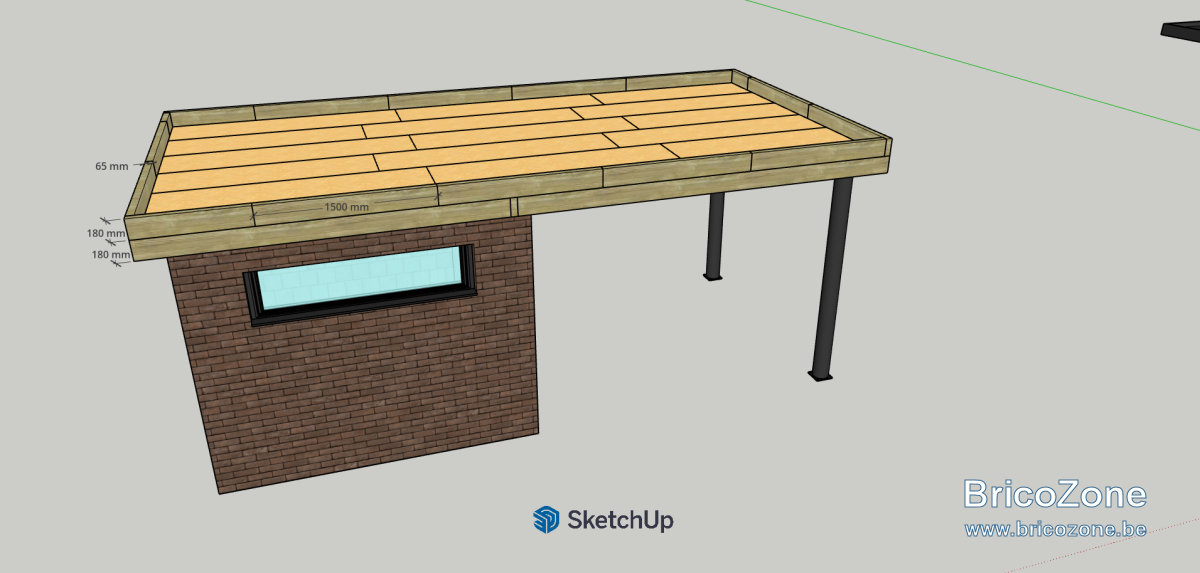

Je pense le faire par sécurité avec du KVH en 60/180 qui est en C24 car je pourrai utiliser les chutes pour faire la partie verticale de l'acrotère !

Abris (3).png

  • #6
Je viens de regarder le plan.
Pour la partie auvent, je préférerais mettre les chevrons dans lautre sens. Appuyés a la maçonnerie (une sablière ou un muraliere)et sur une poutre plus conséquente, et débordante sur les colonnes .
Comme crsdessiné je n'aime pas les deux appuis

  • #7
Ce qui me tracasse le plus c'est le dimensionnement des deux bois entourés en vert ainsi que leur assemblage.

Abris (4).png

  • #8
chuferlu a dit:
Je viens de regarder le plan.
Pour la partie auvent, je préférerais mettre les chevrons dans lautre sens. Appuyés a la maçonnerie (une sablière ou un muraliere)et sur une poutre plus conséquente, et débordante sur les colonnes .
Comme crsdessiné je n'aime pas les deux appuis
Cliquez pour agrandir...

En effet, ça pourrait être une bonne solution également ! Par contre je n'aurai plus mon débordement après la poutre qui s'appuie sur les colonnes !

  • #9
chuferlu a dit:
Je viens de regarder le plan.
Pour la partie auvent, je préférerais mettre les chevrons dans lautre sens. Appuyés a la maçonnerie (une sablière ou un muraliere)et sur une poutre plus conséquente, et débordante sur les colonnes .
Comme crsdessiné je n'aime pas les deux appuis
Cliquez pour agrandir...

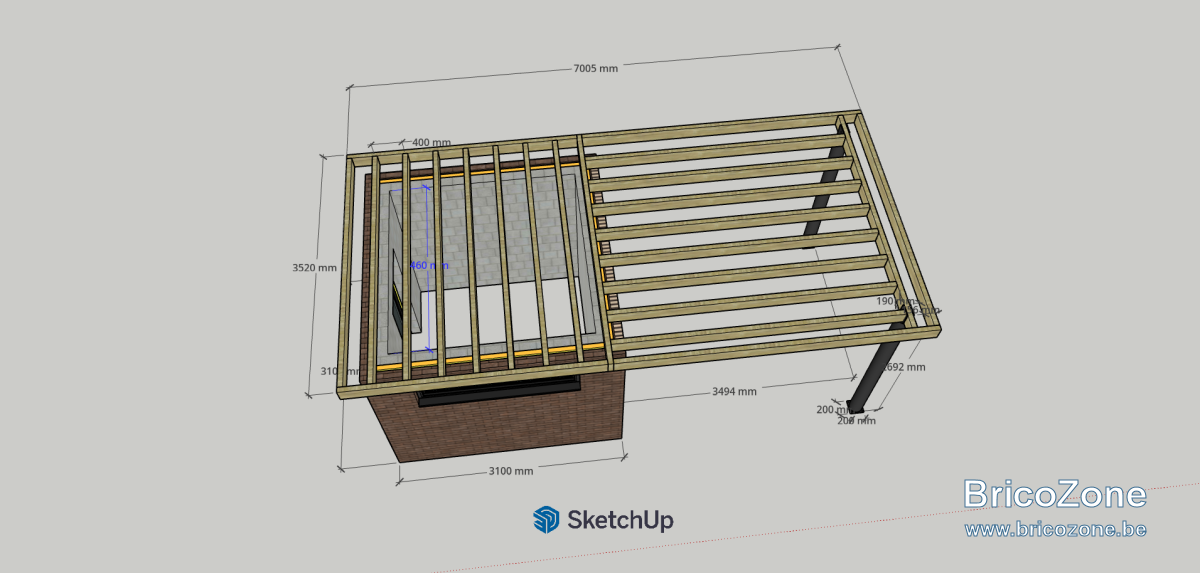

Vous voulez dire comme ceci ?

Abris (5).png

  • #10
Eric Leclercq a dit:
En effet, ça pourrait être une bonne solution également ! Par contre je n'aurai plus mon débordement après la poutre qui s'appuie sur les colonnes !
Cliquez pour agrandir...

Pourquoi ? Tu fais déborder les chevrons.
Tu peux aller jusqu'à 50 cm.
Ça protège les colonnes des intempéries et ça réduit la portée .
Il faut leur faire un arrondi et une arrête (ou un biseau) en tête pour la goutte d'eau.
A moins que çà ne soit couvert par une planche de rive.

  • #12
Et pour les mêmes raisons je ferais deborder la sablière de chaque côté aussi, et sous les chevrons.

  • #13
je ne comprends pas de quoi vous parlez quand vous dites chevrons ?
Il n'y a que des 60/180 qui sont dessinés .

  • #14
Les chevrons supportent une toiture.
Les solives supportent un plancher.
Les poutres,supportent les chevrons ou les solives
Une poutre sablière est posée sur un mur.
Une muraliere est fixée latéralement a un mur.
Une intermédiaire devient une panne.
Etc etc
C'est une question de vocabulaire, pas de section comme on pense .

Dernière édition:
  • #15

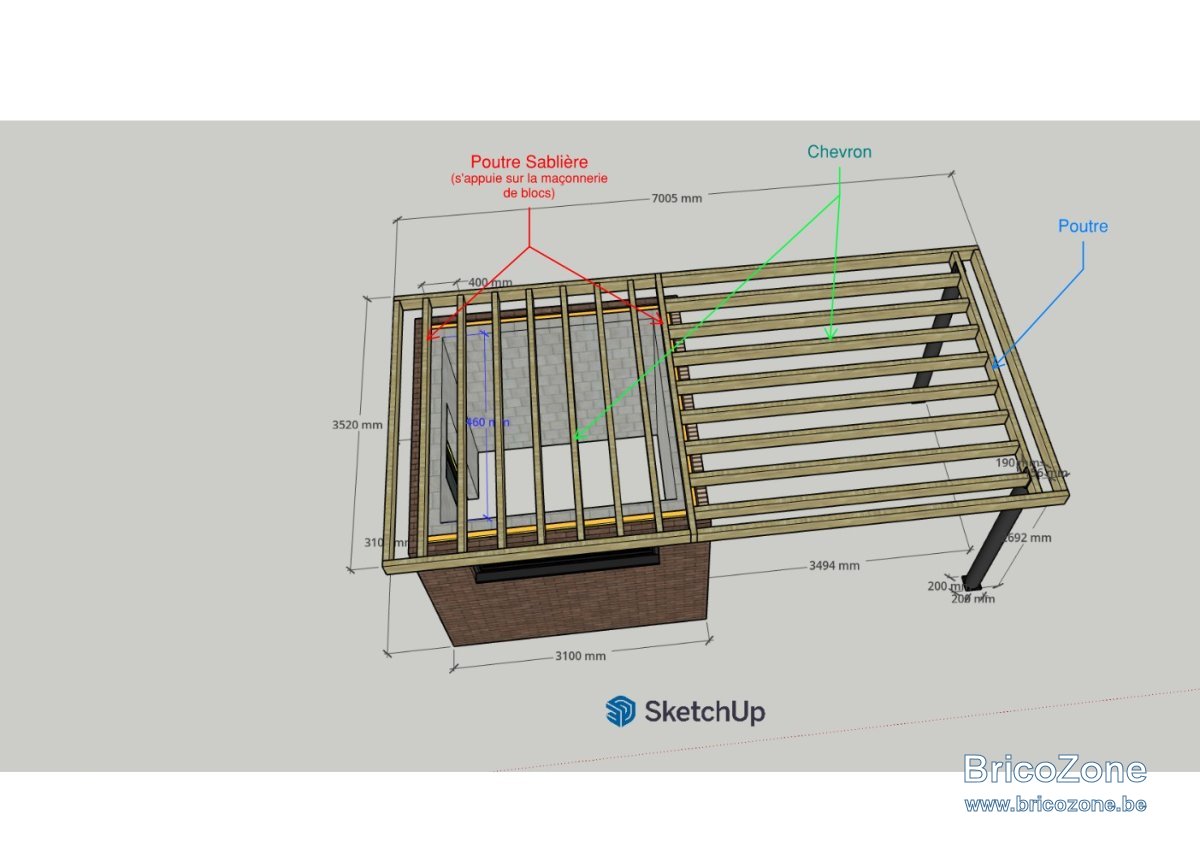

Ok merci, donc si j'ai bien compris :


  • #16
Cependant, il est vraiment indispensable que tout reste dans le même plan car si je mets les chevrons sur les poutres cela va trop augmenter l'épaisseur de toiture.

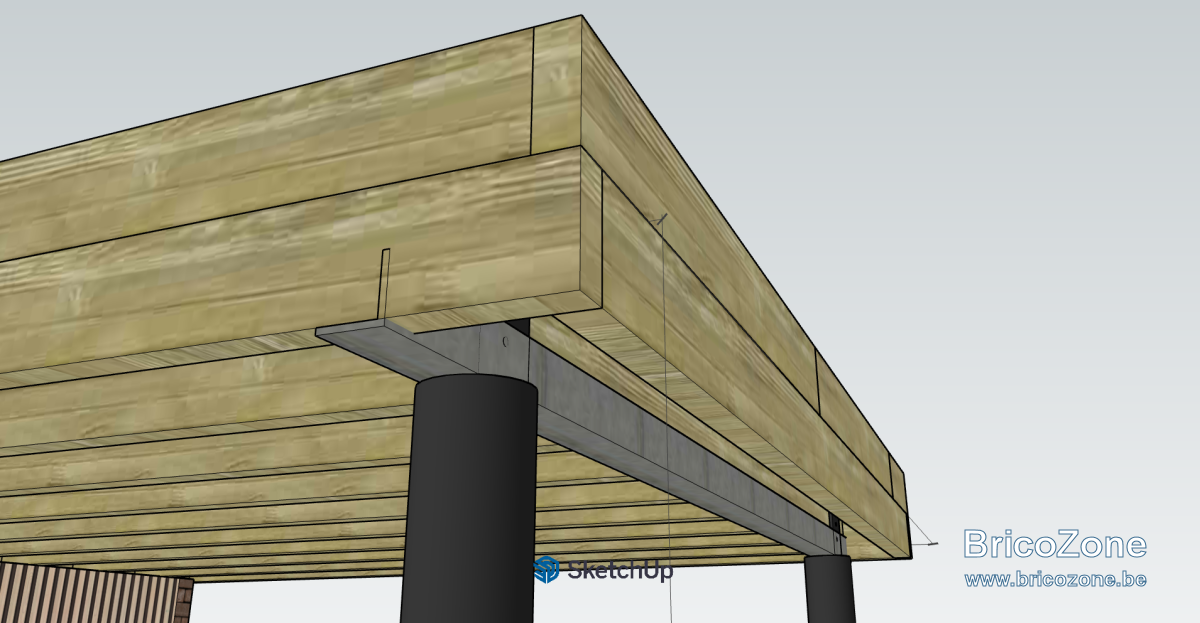

pour les assemblages en porte à faux je comptais utiliser des pattes métalliques et pour la poutre qui s'appuie sur la colonne je peux la renforcer en plaçant une cornière métallique sous le bois

Abris (6).png

  • #17
C'est ça.
Il manque une sablière, débordante au centre.
Maintenant je mettrais tout dans le même sens du coup.
Si tu n'as pas encore construit, c'est toujours mieux s'appuyer sur le mur (sablière).


Je répondais a ton premier message.

Tu n'es pas obligé de monter la toiture, tu peux baisser la poutre.
Et elle peut être en acier.

Je mettrais trois poutres .
Une sur le mur de gauche, une sur le mur de droite, une sur les colonnes, alignées.
débordantes sur les côtés.
Puis je pose les chevrons. Cul a culs sur les bords, l'un a côté de l'autre au centre (plus simple et meilleur appui).
Les chevrons de 180 peuvent déborder alegrements a chaque bout. 50 cm les doigts dans le nez.
.

  • #18
Eric Leclercq a dit:
Bonjour, dommage ça, ses calculs et son expertise avait l'air efficace !
Merci pour l'info, mais mon cas est un peu plus complexe avec la partie auvent et je ne sais pas trop comment indiquer les valeurs dans le programme pour cette partie
Cliquez pour agrandir...


En effet il était fort efficace et de très bon conseil
En gros un pilier

  • #19
chuferlu a dit:
C'est ça.
Il manque une sablière, débordante au centre.
Maintenant je mettrais tout dans le même sens du coup.
Si tu n'as pas encore construit, c'est toujours mieux s'appuyer sur le mur (sablière).


Je répondais a ton premier message.

Tu n'es pas obligé de monter la toiture, tu peux baisser la poutre.
Et elle peut être en acier.

Je mettrais trois poutres .
Une sur le mur de gauche, une sur le mur de droite, une sur les colonnes, alignées.
débordantes sur les côtés.
Puis je pose les chevrons. Cul a culs sur les bords, l'un a côté de l'autre au centre (plus simple et meilleur appui).
Les chevrons de 180 peuvent déborder alegrements a chaque bout. 50 cm les doigts dans le nez.
.
Cliquez pour agrandir...

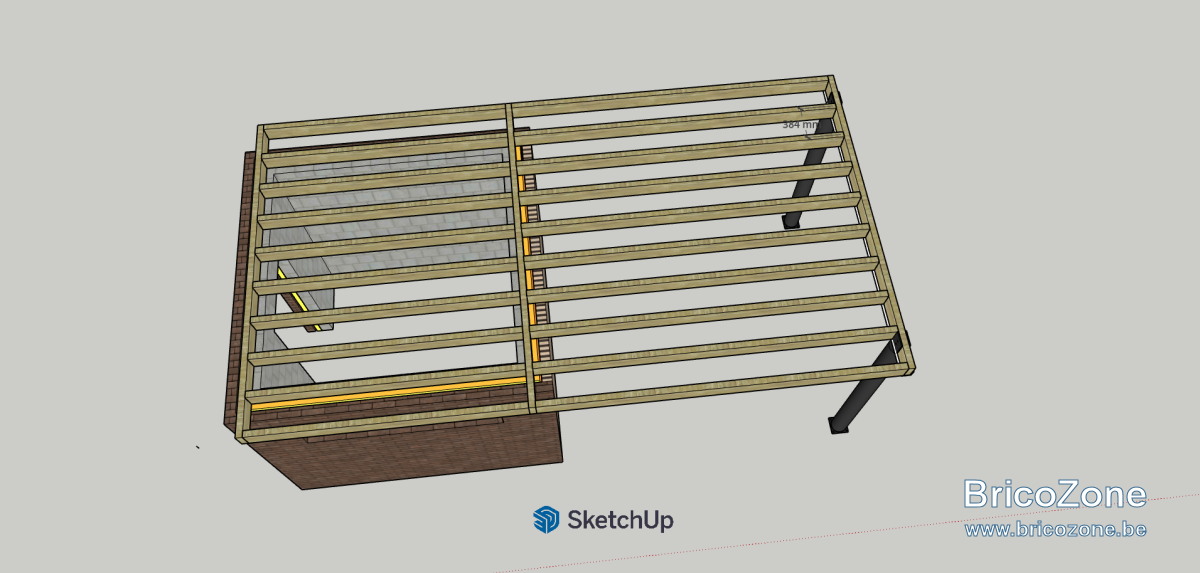

Ok je comprend, mais je n'ai pas la possibilité de descendre les poutres, surtout sur les colonnes car elle sera alors visible car plus bas que mon plafond.
Sauf si je n'ai pas compris ce que vous m'expliquez, si je positionne les poutres comme expliqué ci-dessus et en gardant tout dans le même plan, je ne vois pas comment faire le débordement à gauche et à droite.

Abris (8).png

Dernière édition:
  • #20

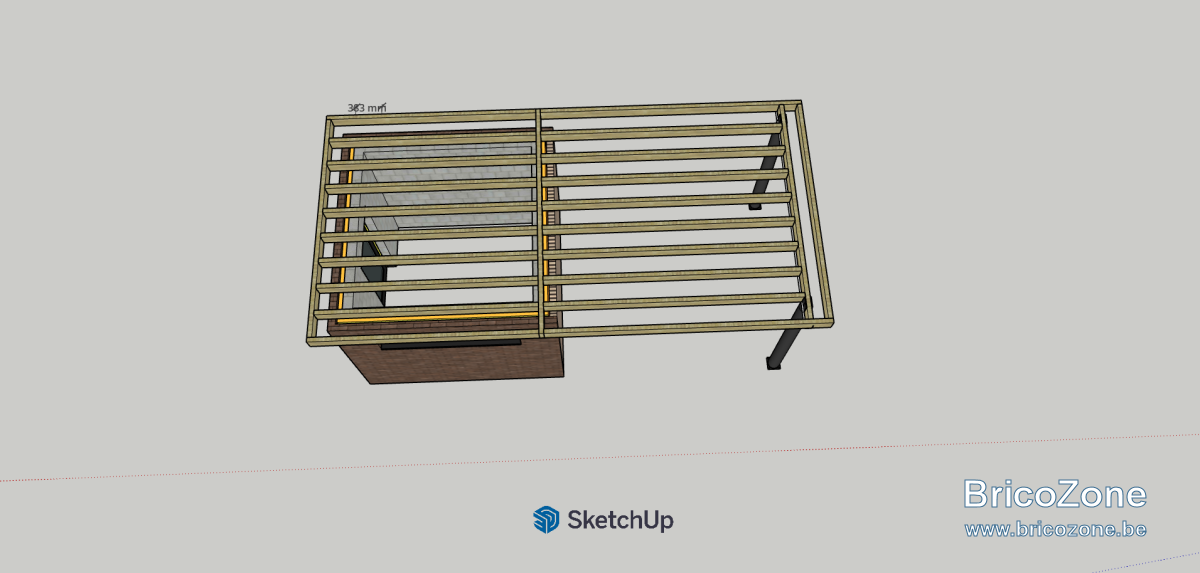

sauf si je fais un mix des deux comme ceci

Abris (7).png
