Abri de jardin et toiture. Help

B

bouli19770

• 17 Janvier 2018

• #1

Bonjour à tous,

Meilleurs vœux pour cette Nouvelle Année 2018.

Je viens souvent voir, lire et savoir comprendre sur ce forum… maintenant que les beaux jours arrivent nous avons projet de construire notre abri de jardin. Actuellement, une ceinture en bloc béton est réalisée avec une dalle béton à l’intérieure.

Les dimensions du futur abri sont de +-7 m x 5 m, toiture une pente avec couverture en bac acier.

1. Que pensez-vous du dimensionnement des structures bois :


• Montant de l’ossature 60/80 avec entretoise


• Charpente en 63/175 – longueur 5.80 m et un espacement de +- 80 cm




1. Finition extérieure


• Bardage en Douglas de 21/135 en rainure et languette


• Pare pluie extérieure.




1. Dois-je mettre un contre-lattage avant de poser le bardage pour ne pas mettre bardage sur le Pare pluie ?




2. je ne pense pas de mettre un contreventer avec des panneaux OSB 3, suis-je juste.

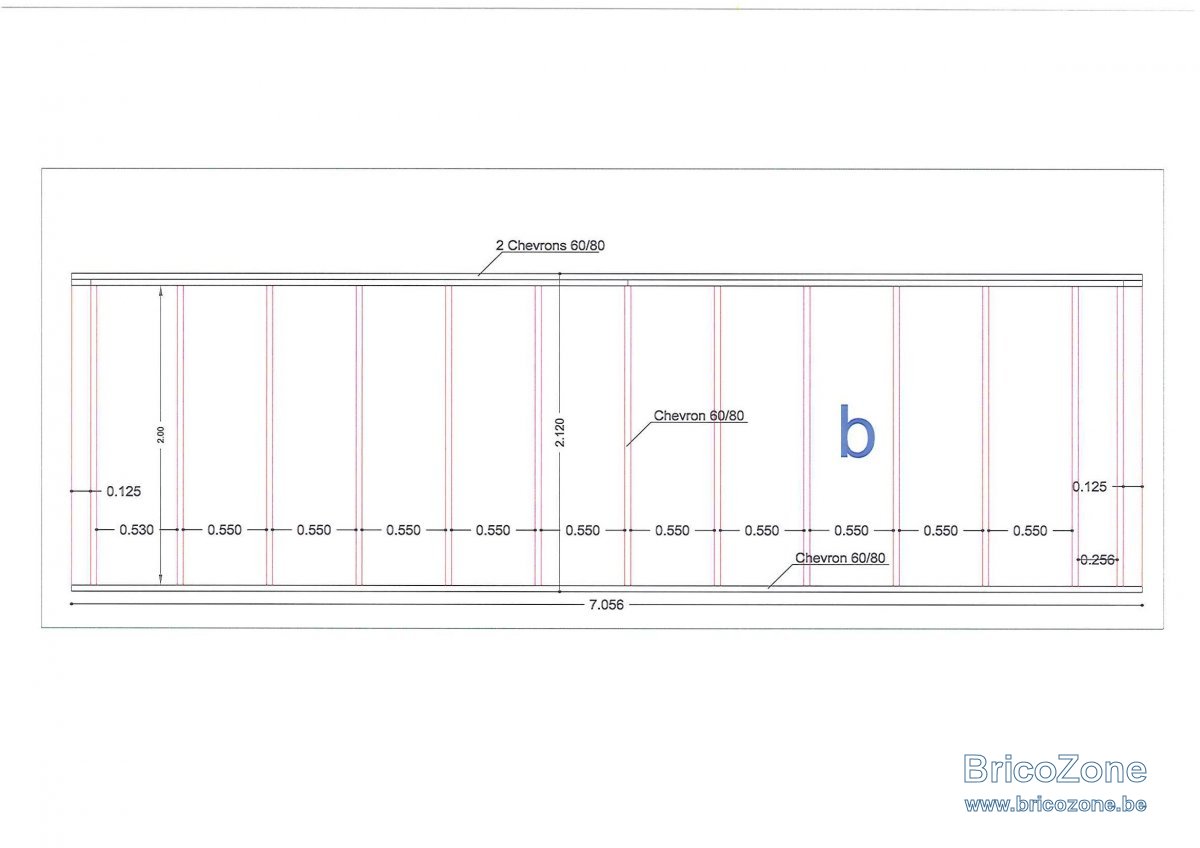

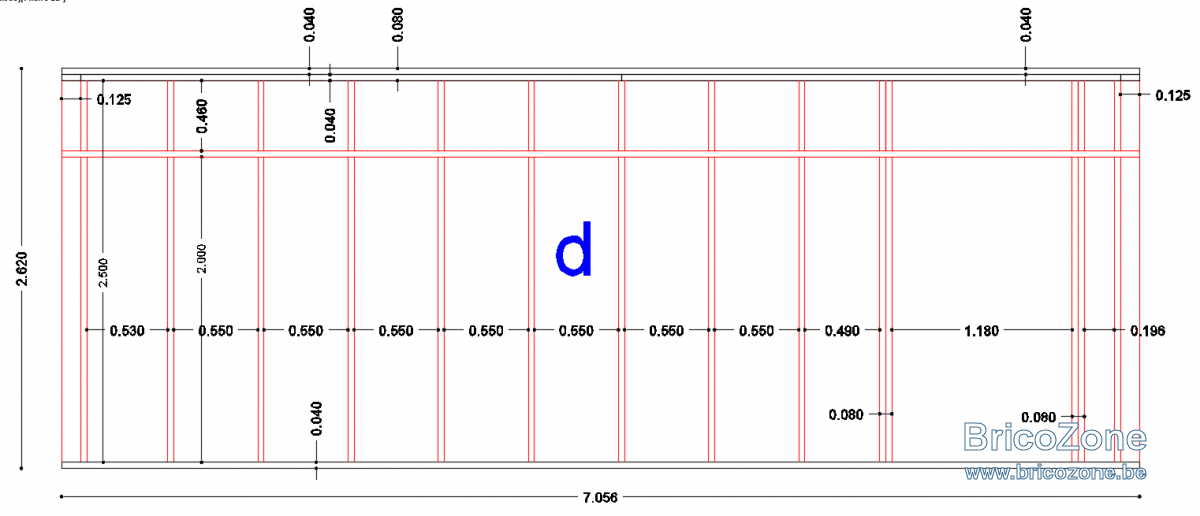

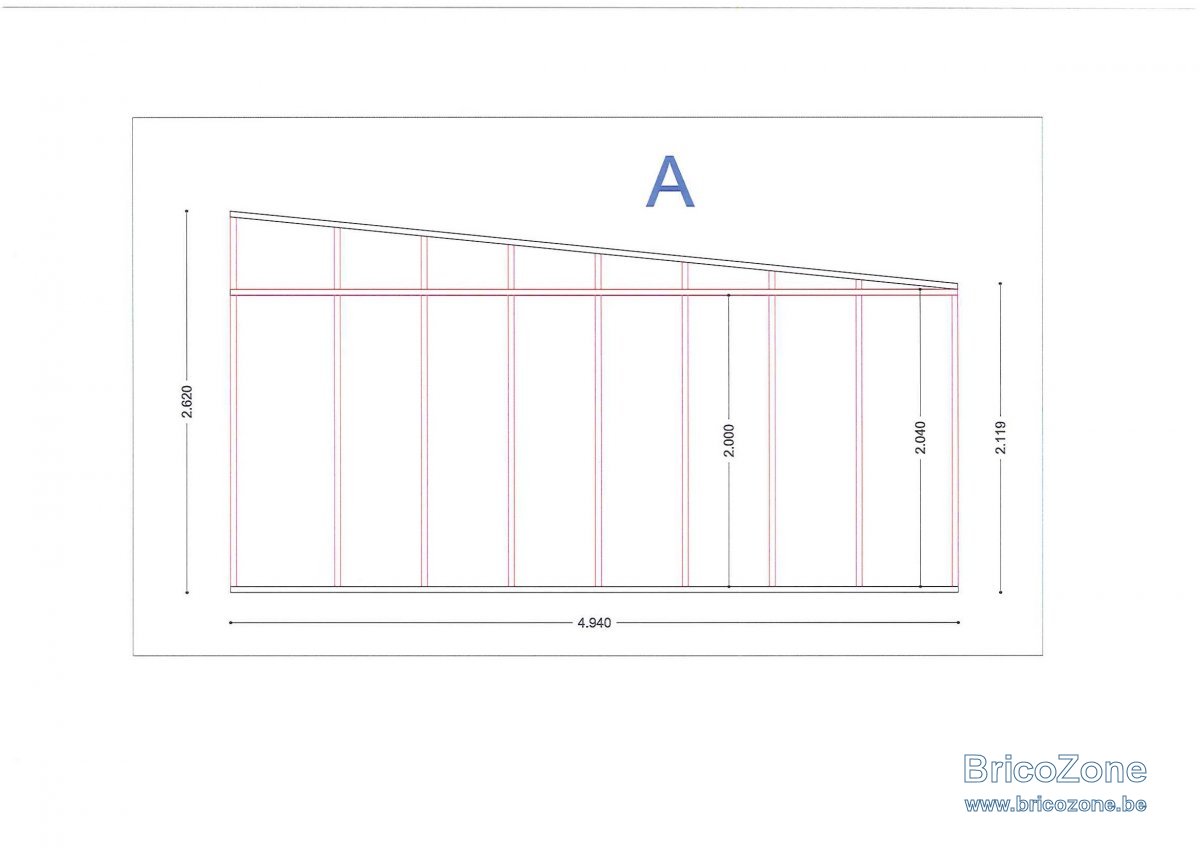

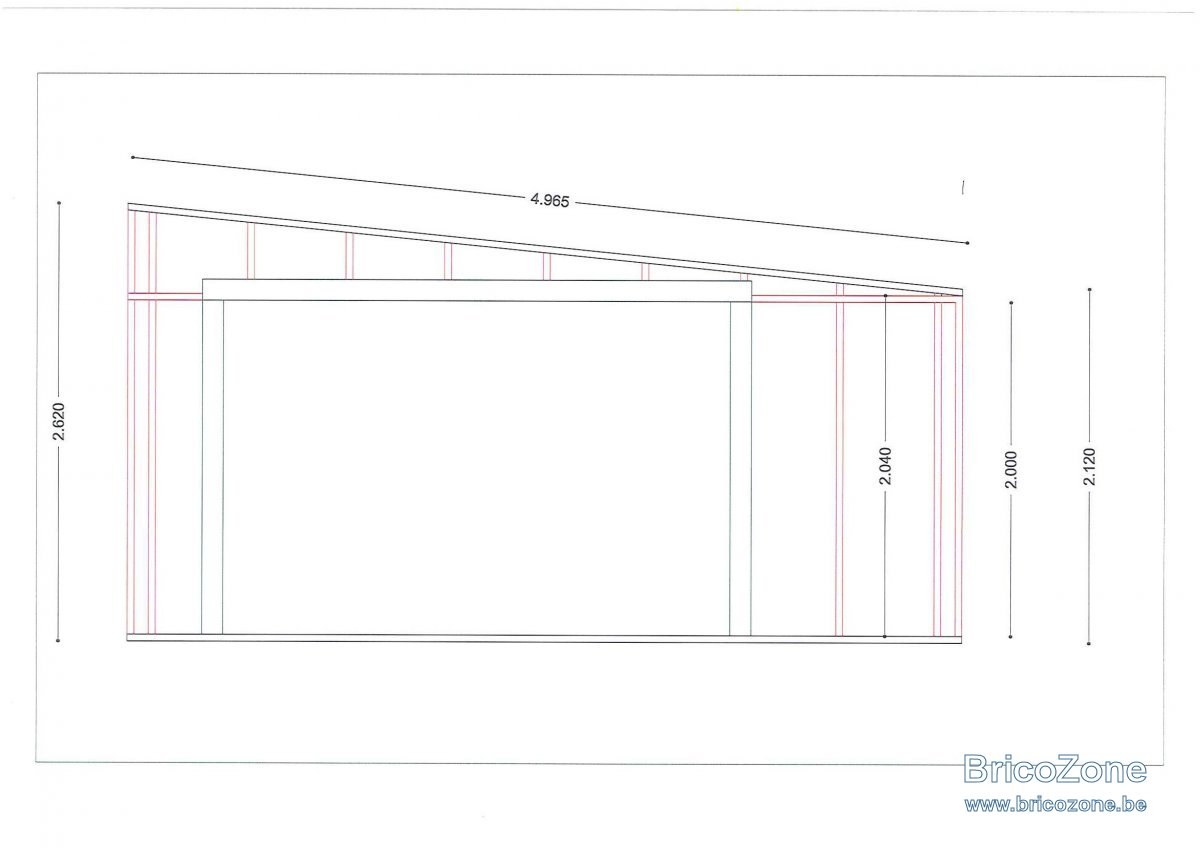

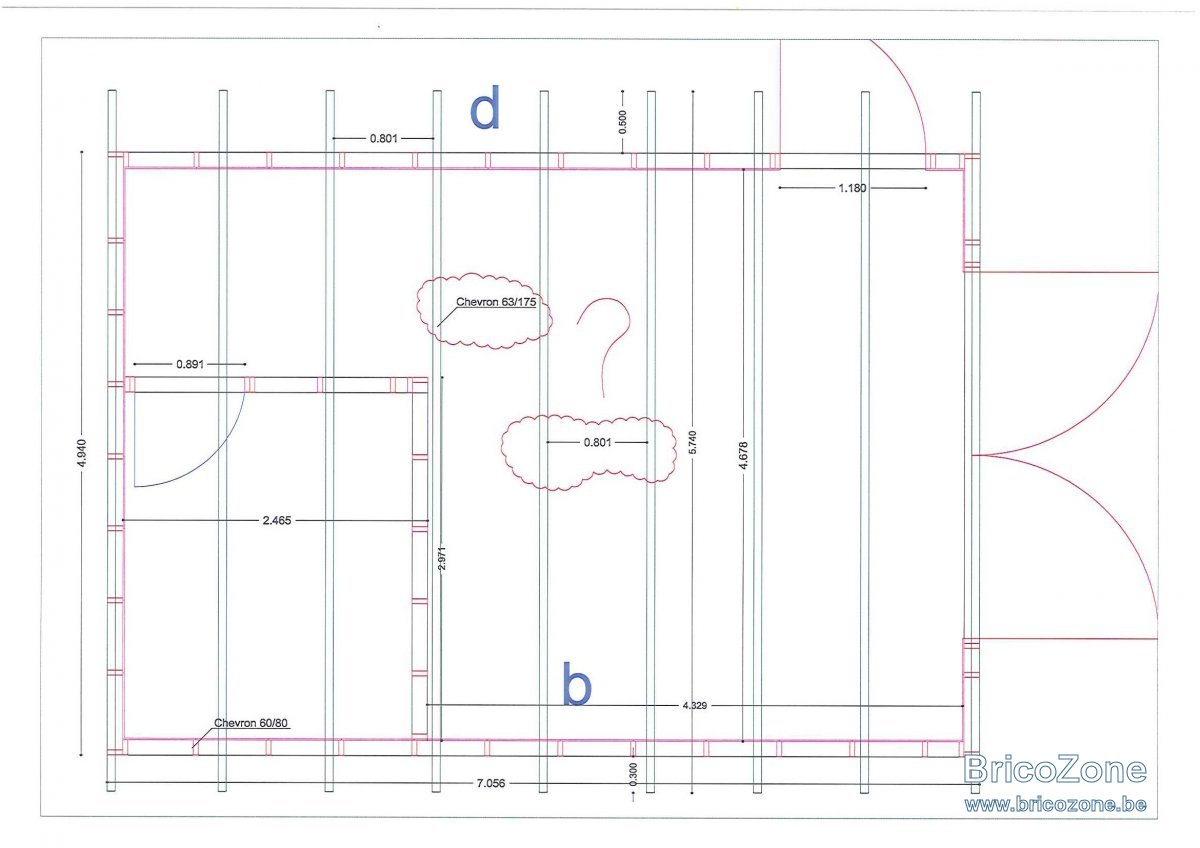

Je vous joints des croquis de l’abri.

Nous habitons en province du Luxembourg, près de Messancy, donc les conditions climatiques peuvent être plus difficiles que dans la capitale… ici il neige …

Merci d’avoir pris le temps de me lire et de m’avoir répondu

Stéphane.



B

bouli19770

• 17 Janvier 2018

• #2

Les images sont maintenant à l'endroit... plus facile non?

Merci



fradeco

• 17 Janvier 2018

• #3

Bonjour bouli19770,

Compte tenu des dimensions de cet abris de jardin 4.70 x 7.60 x 2.60 m et de la prise au vent, il ne me parait pas raisonnable de construire cet abris sans contreventement.
Comme vous le dites vous même, votre région est propice aux chutes de neige plus abondantes qu'au centre du pays. Ce n'est donc pas absurde de prendre en compte une charge sur la toiture en projection horizontale de +/- 110 kg/m².
Dès lors une toiture en tôle sur des chevrons d'une section de 63 x 173 mm espacés de 80 cm d'axe en axe, c'est fort léger.
Un rapide petit calcul conseillerait de doubler les chevrons c-à-d, des 63 x 173 mm tous les 40 cm d'axe en axe + chaînage d'entretoises de même section tous les +/- 1.55 m.
Pour les poteaux des 80 x 60 mm tous les 61 cm d'axe en axe (61 cm correspond à la long. d'un panneau d'OSB 3 de 2.44 cm /4) avec chaînage de même section cela devrait aller.
Pour la mise en place du bardage, il vaut mieux fixer celui-ci sur les lattes de fixation du pare pluie appliqué sur les colonnes.

Bonne réflexion.



Dernière édition: 17 Janvier 2018

B

bouli19770

• 18 Janvier 2018

• #4

Bonjour Fradeco,

Merci pour votre réponse.

1. Si contreventement, OSB 12 mm ou 16 mm ?? Un contreventement avec tendeur et câble acier peux t'il être envisagé en variante?

2. En lieu et place de la couverture bac acier, pouvons nous mettre une étanchéité bitumineuse " type Roofing". Donc, OSB 18mm + sous couche (fixation par clouage) et ensuite une finition ardoisée (fixation par soudage / flamme). Le dimensionnement des chevrons (63/175 avec entre distance de 40 axe/axe) est t'il tjrs juste ou faut 'il monter de section?

3. Pour le chaine vertical des poteaux (60/80) deux sur la hauteur ou plus ?

4. Pour la pose du bardage, donc : poteaux 60/80 + pare pluie (fixation par agrafage) + contrellatage sur le pare pluie et ensuite le bardage. juste ?

Merci d'avance pour vos conseils judicieux.

Je ne veux pas me lancer dans ce type de construction et le retrouver chez mon voisin....

Stéphane.



F

fafalili

• 18 Janvier 2018

• #5

Je serai toi je place un EPDM bcp olus simple



fradeco

• 18 Janvier 2018

• #6

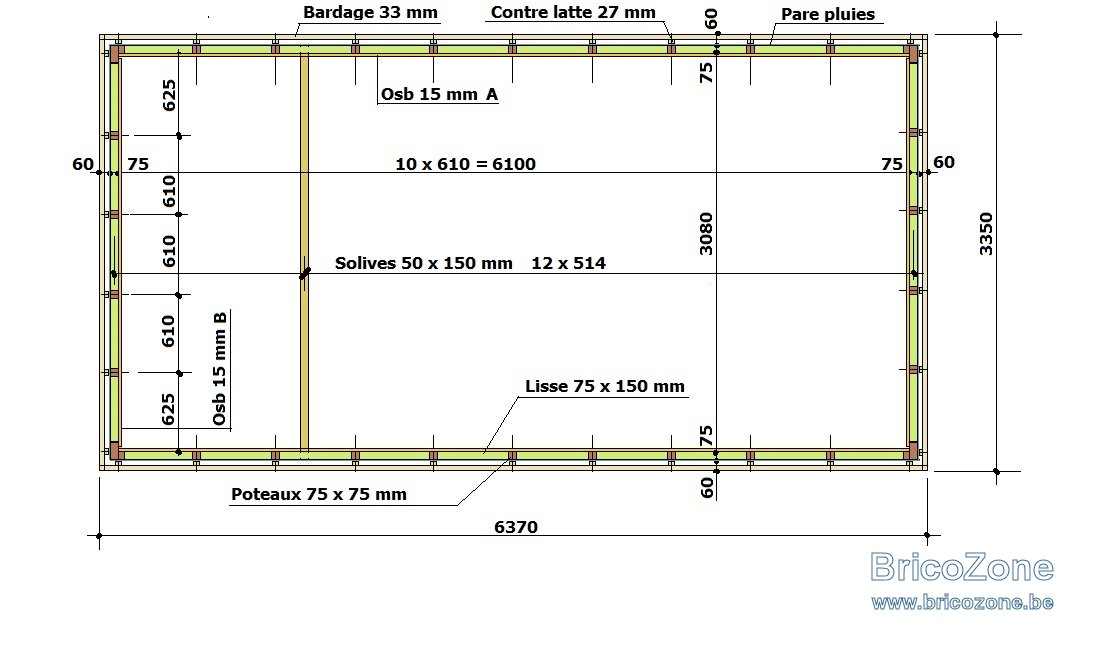

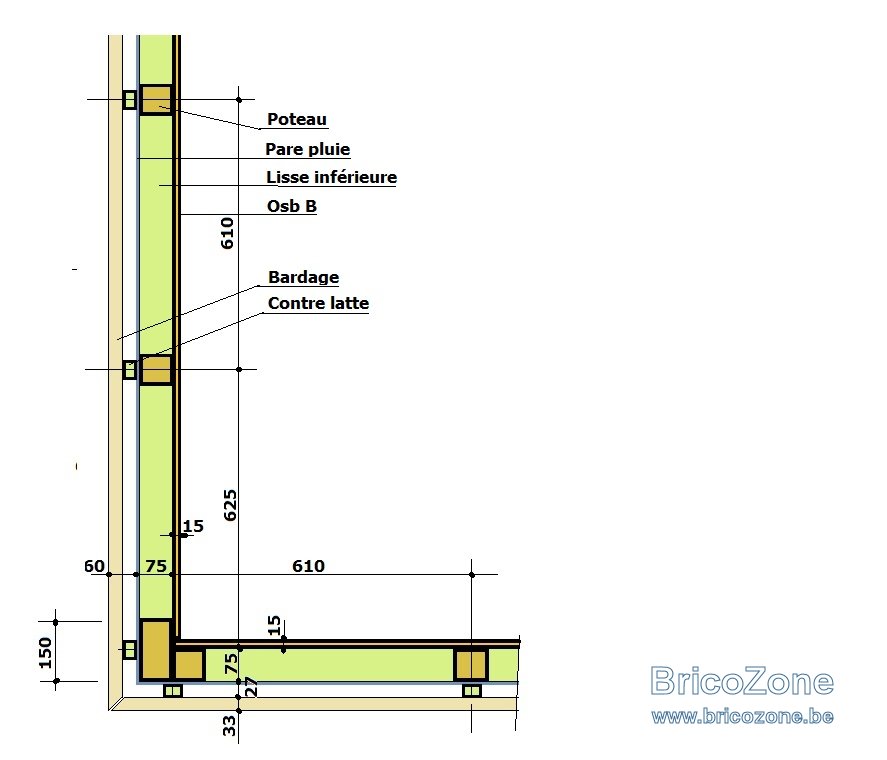

Voici pour info, un petit croquis d'un abris qui est proche de votre projet

Détail d'angle et de départ d'implantation.

Pour le contreventement il est préférable de placer des panneaux de 15 mm d'épaisseur.

Bonne suite de réflexion.



B

bouli19770

• 19 Janvier 2018

• #7

Merci pour ces croquis Fradeco,
Les questions entrainent d'autres questions... suis-je juste pour la porte principale, un chevron de 120/120 Est-ce suffisant pour soutenir cette portée de 3.00 m

merci



B

bouli19770

• 19 Janvier 2018

• #8

Les réponses donnent d’autres questions….

Si nous voulons mettre une partie de la toiture en toiture verte, cfr. Croquis. Est-ce réalisable avec ce type de charpente ?

Données fournisseurs :
Casette de sedum 59x59x9
Retenue des eaux pluviales : env. 20l/m2
Poids quand saturés d’eau : 58kg/m2


Nous aurions voulu avoir une partie en gravier et entre des casettes de sédum. Afin de réduire le poids, nous mettons des billes d’Argex 8/16 – 340kg/m3 sur une épaisseur de 6 cm avec un géotextile en face supérieur et ensuite des graviers sur une épaisseur de 3 cm (8/11 – 1360kg/m3)


Soit une surface totale :

• toiture de 42.7 m2


• Casette de sedum : 44 pièces = 44 x 58 = 2552 kg


• Argex : 27,42 m2 x 0.06 = 1.645 m3 x 340kg/m3 = 559.37 kg


• Gravier : 27.42 x 0.03 = 0.823 m3 x 1360 kg/m3 = 1118.74 kg


Soit un poids total de 4230.11kg / 42.7 m2 = 99kg / m2


Jouable ou pas ?????????


Merci



B

bouli19770

• 20 Janvier 2018

• #9

Personne pour me donner un coup de main??



intègre

• 20 Janvier 2018

• #10

Cool, tout le monde n'est pas sur le forum 24h/24.
Avez vous pensé à demander un permis d'urbanisme pour un abri de jardin de cette taille.
Je pense que c'est nécessaire à partir de 20 m².
Vérifiez avec le service d'urbanisme de votre commune.

Des billes d'argex sur la toiture risquent de s'envoler à la première grosse tempête. Il vaut mieux mettre des petits silex arrondis



fradeco

• 20 Janvier 2018

• #11

Bon là je viens d'arrivé sur mon lieu de vacances et vais tenté de répondre à vos questions dans les heures à venir.
Ceci étant, il n'est pas difficile de dire que :
100 kg/m² de surcharge, + (+/-) 50 kg/m² de charges permanentes + 120 kg/m² de charges occasionnelles temporaires 1 homme + matériel ou neige = 270 kg/m² x 47,00 m² = 12.690 kg.

Il faudra certainement revoir les supports en bois, ou envisager un mur de maçonnerie plus les fondations qui vont avec
