récupérer différence de niveaux entre solives pour pose nouveau plancher

Bonjour à tous,

j'ai acheté une maison ancienne il y a 2 ans avec ma compagne et nous attendons un enfant dans quelques mois, vient donc le moment de préparer la chambre de bébé.

Cette chambre se situe au premier étage d'une extension réalisée par l'ancien propriétaire. L'étage de cette extension (26m²) était séparé par une cloison et était donc constitué de deux pièces (Chambre + bureau : 2x13m²). Il y avait un plancher en pin massif de piètre qualité, complétement tuilé/ondulé que j'ai retiré car je prévois de poser un parquet stratifié, il me faut donc rattraper la planéité du plancher.

J'ai donc fait tomber la cloison, mis à nu les solives et commandé des dalles OSB3 de 22mm. Cependant je constate d'importantes différences de niveau entre les solives et certaines sont un peu vrillées (J'ai constaté 1.5cm d'écart entre deux solives cote à cote, aussi bien sur les cotés qu'au centre). Je me demande si elles ont été correctement dimensionnées et posées (95/180 pour environ 4m30 de portée, probablement en pin). J'ai une différence d'environ 3cm entre mon point haut et mon point bas. Il y a un peu de flèche, de l'ordre du cm je dirais, le reste étant (je pense) des différences de hauteur. Je souhaiterais donc savoir quelle serait la meilleure solution pour rattraper ces différences de niveau et poser mon plancher en OSB de 22mm.

A savoir que les solives supportent le plafond de la pièce à vivre de l'étage inférieur, ( suspentes/fourures/placo continu, laine de roche doublée entre solives, 2x100mm ). Elles ne supportent qu'une cloison à l'étage (celle qui donne accès à la mezzanine), les autres sont collées aux parpaings (placos + polystyrène).

Il est inenvisageable pour moi de remplacer ou d'ajouter de nouvelles solives entre les anciennes. Cela serait trop coûteux et trop chronophage pour nous. Il faut donc faire au mieux sans refaire l'intégralité de l'extension.

Aussi, je vais remonter une cloison en placo au centre après la réfection du plancher (la même que l'ancienne cf. photos).

J'envisage pour l'instant trois options :

1) doubler mes solives, reste à savoir comment dimensionner tout ça.

2) poser des lambourdes perpendiculairement aux solives. Là aussi reste à savoir la section adéquate.

3) poser directement l'OSB sur les solives à l'aide de cales mais je ne suis pas convaincu par la péreinité de cette solution...

Voici un petit résumé et quelques photos/plans :

surface : 26m²

dimensions de la pièce : 406cmX636cm

13 solives 95/180 portée environ 4m30 (4m entre placo)

entraxe moyen : 52,5cm max : 55cm min : 50cm

plan :



photos :





Je ne suis pas un pro du bricolage, j'apprends sur le tas. C'est pourquoi je sollicite votre aide, tous les conseils sont bons à prendre. Je vous remercie par avance pour vos éclairages !

Sujet souvent évoqué sur BZ.
Souvent, le doublage des solives est le plus "simple".
Il permet en une seule opération de renforcer et de rectifier la planéité du plancher.
Attendre que @fradeco passe par ici pour les calculs.

@Polybrute, bonjour et bien venue sur BZ.be.

Compte tenu de l'état de ce solivage, il serait dommage de la dégradé.
Vous parlez de poser des lambourdes sur ces solives.
Pouvez vous nous dire la hauteur maximum autorisée pour être au même niveau que le niveau des pièces adjacentes ainsi que la différence de hauteur à rattraper. ?
L'idée serait de remettre cette surface de niveau en travaillant sur la hauteur de lambourdes. (moins ép. OSB)

Si vous pouviez indiquer sur le plan ci-avant le niveau supérieur des solives aux 4 coins de la pièce !
Cela permettrait de calculer la hauteur des lambourdes et voir si cette solution est envisageable.

Je suppose que vous êtes en mesure de relever des niveaux. Dans la négative on vous expliquera comment faire.

Bonjour @A.L , @fradeco et merci pour votre contribution !

Je crains qu'il n'y ai pas beaucoup de marge par rapport au sol de la pièce adjacente, dont les solives sont posée plus basse que celles de la pièce en réfection. Cela dit, s'il doit y avoir une petite marche, ce n'est pas un problème tant que cela reste raisonnable, l'objectif étant de faire au mieux pour avoir quelque chose qui dure dans le temps.

En ce qui concerne les niveaux supérieurs des solives, j'ai un niveau laser et un mètre, maintenant reste à savoir par rapport à quel référentiel ? au sol de l'autre pièce ?

Je ne m'en cache pas, je suis très novice et j'apprends au fur et à mesure de ce que j'entreprends

Pour complété mon premier message et afin de fournir le maximum d'infos, voici quelques photos depuis la pièce inférieure, avant qu'il y ait un plafond suspendu :

Effectivement cela ne permet pas de mettre de niveau en appliquant des bastaings latéralement. DONC il faut surélever la surface.

Pour prendre les niveaux.
Placer le laser parfaitement de niveau au centre de la pièce.
Prendre le niveau de base de 1.00 m au dessus du seuil de porte d'entrée de la pièce.
Faire pivoter le laser sur son axe verticale pour mesurer la hauteur sur chaque solives des angles.
Indiquer ces hauteurs sur le plan et nous communiquer les plan.
La suite au prochain épisode

Super, merci ! Je viens de mesurer tout ça :

OK, mais ou est la référence 100 cm ?

Je ne suis pas certain d'avoir fait ce que vous me demandiez. J'ai pris la référence 100cm au niveau de mon seuil de porte, entre les deux pièces, au dessus d'un morceau de l'ancien plancher (que je n'ai pas démonté car je souhaite conserver la cloison qui est posée dessus).



donc ici :



Notez que le plan n'est pas précis, je l'ai fait à tire illustratif en 5 min sur mon téléphone...

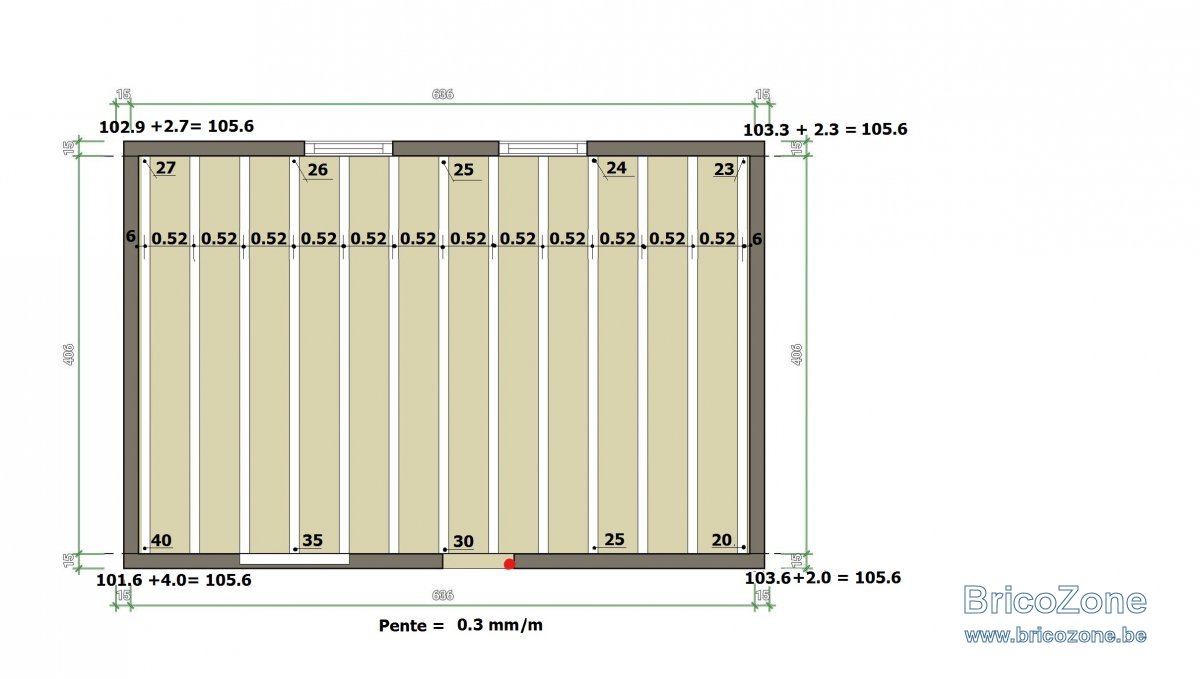

Je viens de regarder les niveaux, pour moi compte tenu de l'espacement moyen de solives existantes il serait bien si possible d'appliquer des planches à plats sur les solives de l'épaisseur variable indiquée mais ça va pas être évident car redresser des pentes de l'ordre de 0.4 mm maxi. on est dans les normes de tolérances.

Waou je n'avais pas du tout pensé à cette solution, vous vous êtes décarcassé ! Cependant j'ai deux soucis majeurs dans ce cas ci :

Premièrement, j'ai déjà mon OSB en 22mm pour toute la surface car je pensais simplement remplacer le plancher et caler mes planches. Mais les écarts sont bien plus importants que prévu.

Deuxièmement, la pente n'est pas uniforme, il y a des creux, puis ça remonte puis redescend... Ce sont les montagnes russes ! Rien qu'entre la première solive (en partant de la gauche) et la seconde, j'ai un écart de 1.5cm... Je crois que je n'ai pas le choix, je vais devoir utiliser des lambourdes pour faire ça proprement et surtout de manière pérenne. Car le fait de mettre des cales sous planche avec de tels écart me fait craindre une déformation précoce de l'OSB.
