Renforcement solivage

K

Kokinours

• 21 Février 2022

• #1

Bonjour à tous !
Nouveau sur ce forum qui me paraît, en ayant passer du temps dessus, très intéressant et instructif.
Nous sommes nouveaux propriétaires d'une vieille battisse en pisé que nous rénovons principalement en auto-construction.
Quand je dis rénovation, c'est quasi la totalité à faire, à part mur, charpente et toiture.
Je m'interroge sur le solivage du plancher de l'étage.
Les poutres en chêne font en moyenne 14*21, certaines plus, d'autres moins, au maximum 15*22 et au minimum 12*20.
L'entraxe oscille entre 60 et 65cm.
Une seule poutre, qui par colombage devait servir à séparer le rez de chaussée en 2 pièces, fait 10,5*16,5.
Les poutres sont dans les murs de 30-40 voire un peu plus. C'est difficile à estimer mais c'est ce que j'ai pu observer sur l'ouverture pour une baie vitrée que je suis en train de réaliser actuellement. Les poutres ont une portée de 5.6m.
Le plancher actuel et que je souhaiterais conserver est un agglo de 22mm.
L'aménagement sera classique, sol pas encore décidé mais surement parquet flottant, isolation en thermofibre et plaque de plâtre.
Lorsque l'on marche à l'étage, on sent bien les vibrations, la flexibilité lorsque l'on saute un peu.
Savez-vous comment est-il possible de consolider ces gîtes?

Merci pour votre lecture et vos possibles réponses.



Derrickk

• 22 Février 2022

• #2

Faites un croquis: notez les dimensions, les sections et surtout soyez précis niveau de l'ensemble de la finition et destination des pièces... (histoire de calculer les charges)

Si vous devez renforcer, il sera difficile de conserver le plancher existant, sans du moins l'enlever et le remettre. D'autant plus si vous devez compenser pour remettre à niveau.

Le spécialiste est @fradeco il pourra vous calculer



K

Kokinours

• 27 Février 2022

• #3

Bonjour,

Merci pour votre réponse.

Evidemment, je comptais enlever le plancher actuel. Tout d'abord je me doutais que ça serait une obligation pour renforcer le solivage mais je me disais aussi que ça me permettrait de mettre le plancher de niveau car il y a effectivement une différence de 5-7 cm à certains endroits.

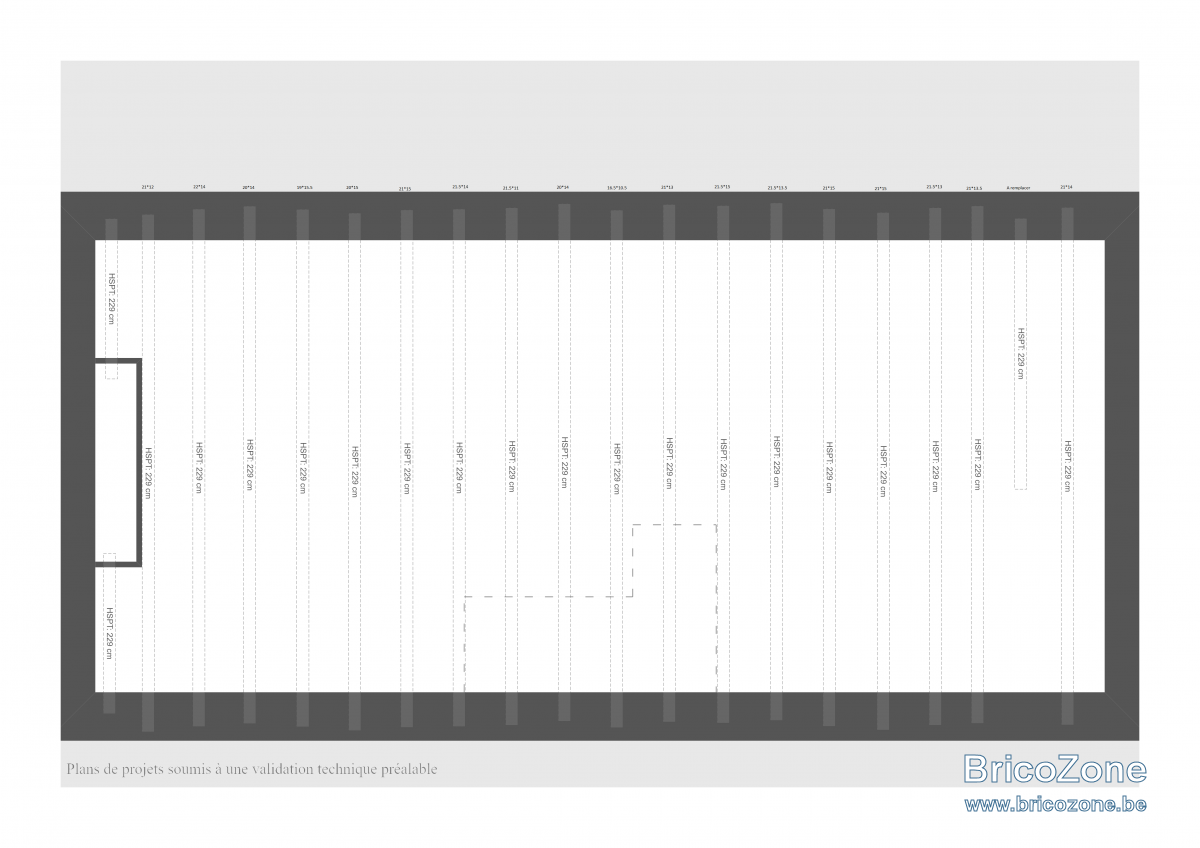

J'ai réalisé un plan avec les dimensions de tous les gites.
La poutre marquée "à remplacer" est la poutre qui a été coupé pour l'escalier actuel. Notre future escalier sera là où l'on voit les pointillés.

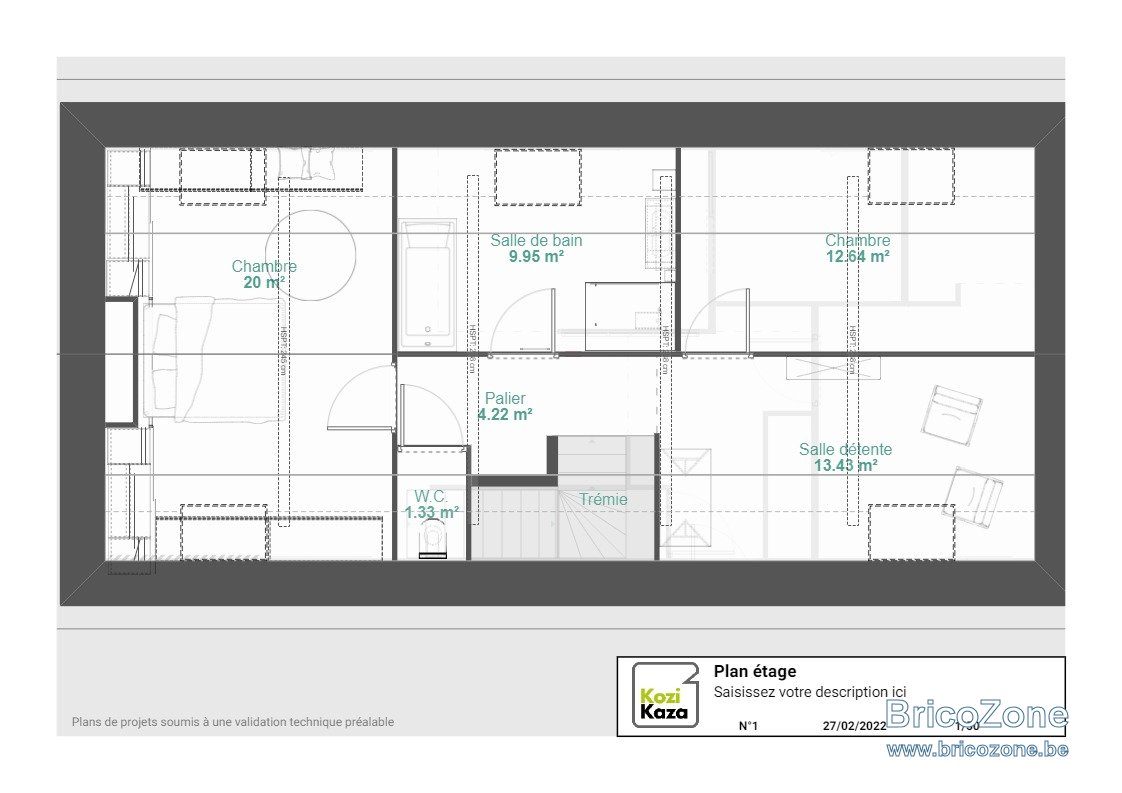

A L'étage, il y aura une salle de bain (avec baignoire, cabine de douche et lavabo), un toilette, une grande chambre de 20m² avec dressing, une petite chambre et un espace détente.
En ce qui concerne le sol, rien n'est encore décidé, mais on pense à un lino ou parquet flottant,... à part dans la salle de bain où il y aura surement du carrelage.

Encore merci.



Derrickk

• 28 Février 2022

• #4

Si je comprends bien vous avez du 21x15, mais je ne vois pas la mention de la distance entre les poutres 60-65 cm d'après le premier sujet.

Faut-il comprendre que la portée est 560 cm d'après le premier sujet ?



K

Kokinours

• 28 Février 2022

• #5

Désolé je ne suis peut-être pas hyper précis, je suis tellement le tête dedans..

Effectivement ce sont en moyenne des 21*15 en chêne avec un entraxe de 60-65cm d'axe en axe. Donc environ 50cm entre chaque solive. Avec une portée de 560cm oui et les solives ont l'air d'être ancrées de 40cm à chaque bout.



Derrickk

• 4 Mars 2022

• #6

@fradeco J'invoque ta toute puissance



K

Kokinours

• 9 Mars 2022

• #7

Bonjour,
J'avais oublié de préciser que le plafond du rdc sera un faux plafond en plaque de plâtre.
Personne n'a une idée de comment bien renforcer le solivage?



fradeco

• 9 Mars 2022

• #8

Bonjour Kokinours

La structure de feuillus de ce plancher n'est pas évidente avec une portée de 5.60 m ceci d'autant plus que la surcharge des cloisons + carrelage n'arrange pas les choses. J'ai pas trop d'idée sauf que de modifier complètement le sens de portée.



K

Kokinours

• 9 Mars 2022

• #9

Bonjour fradeco,
Merci pour votre réponse.
Effectivement, j'ai beaucoup cherché sur internet mais je me retrouvais bloqué car c'est du feuillus et les calculs sont faits à partir de résineux. Le carrelage n'aurait été que pour la salle de bain mais en me renseignant, j'ai vu qu'il existait du stratifié fait pour les pièces humides…
Qu'entendez-vous par modifier le sens de portée?



fradeco

• 9 Mars 2022

• #10

Par modifier le sens de portée, je pense au placement de poutrelles métalliques (IPE) dans le sens des 5.60 m et des solives entre les poutrelles. Eventuellement des solives existantes recoupées et espacées de manière à reprendre les charges.



K

Kokinours

• 9 Mars 2022

• #11

et cela n'est pas faisable avec les solives actuelles, en les renforçant en y fixant une autre solive?



fradeco

• 9 Mars 2022

• #12

Vous pouvez éventuellement renforcer en intercalant entre les solives existantes une solive de résineux de classe au minimum C 24 d'une section +/- 73 x 223 mm.
De cette manière vous pourriez au moins supporter les cloisons + un revêtement mélaminé + isolation et une charge d'exploitation de 150 kg/m²



fradeco

• 9 Mars 2022

• #13

Vous pouvez éventuellement renforcer en intercalant entre les solives existantes une solive de résineux de classe au minimum C 24 d'une section +/- 73 x 223 mm.
De cette manière vous pourriez au moins supporter les cloisons + un revêtement mélaminé + isolation et le plafond de l'étage inf. + une charge d'exploitation de 150 kg/m²



K

Kokinours

• 9 Mars 2022

• #14

D'accord. Entre les solives collées à celles existantes ou entre deux solives à égale distance des deux?
Du coup elles doivent être insérés dans le mur, comme les solives existantes?
En faisant comme ça, les solives rajoutées seraient en grande partie plus haute que les solives existantes pour mettre le plancher de niveau. Actuellement les plaques d'agglo reposent sur les solives avec des calles (morceaux de bois) de différentes taille ou au mieux une planche fixée sur la solive. Et du coup les solives que je rajouterais seraient les seules maintiens du plancher!?!



fradeco

• 10 Mars 2022

• #15

@Kokinours bonjour,

Je suis un peux perplexe de donner un avis sur une structure qui sera bâtarde en finale.

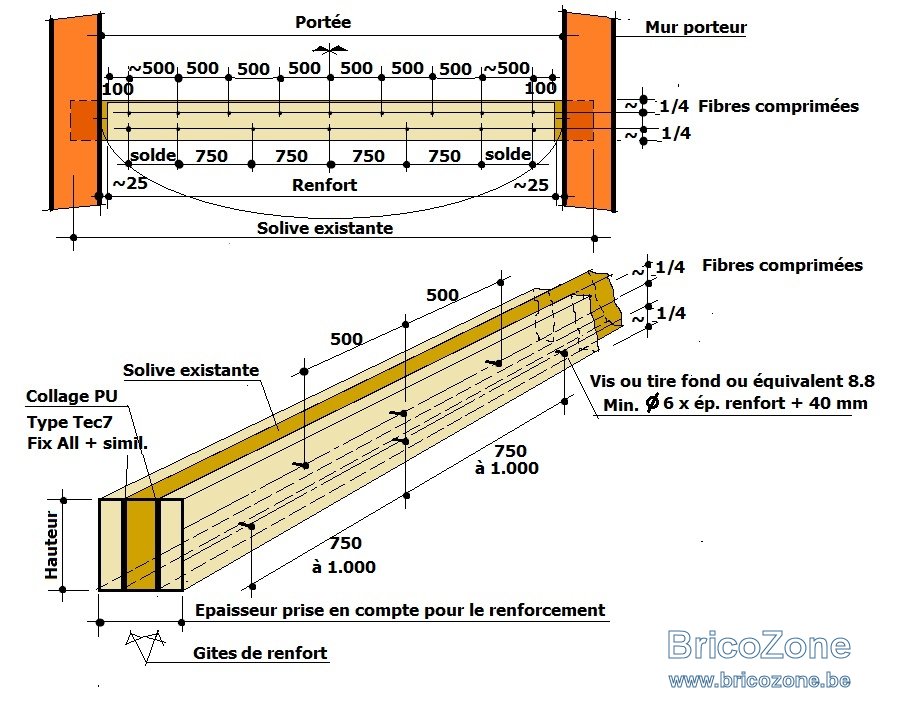

Ceci étant, vous pouvez renforcer la structure en appliquant sur toutes les faces des solives existantes un bastaing de résineux de classe C 24 d'une section de 38 x (+/-) 223 mm. Sur cette base la structure si elle était de résineux serait en mesure d'au moins supporter une charge de 250 kg/m² dont 100 kg/m² de charges permanentes + 150 kg/m² de charge d'exploitation.
