Renforcement solives par collage et vissage

Bonjour,

J'ai acheté une maison à rénover dont il me semble que les solives actuelles ne soient pas suffisantes pour reprendre la charge à l'étage.
Il y a principalement 2 pièces où cela m'inquiète:

- Dans la salle à manger: pièce de 4m30 sur 4m, les solives actuelles sont sur la portée de 4m30 (probablement à cause de contraintes techniques à cause du batiment voisin) et ont une dimension de 160x65mm. L'entraxe est en moyenne de 45cm. Il y a également 2 endroits où les solives ont été doublées côte à côte (fixées à l'aide d'un gros boulon dont le nom m'échappe).
2 lignes d'entretoises sont posées également.

- Dans la cuisine: pièce de 3m35 sur 3m30, les solives actuelles sont sur une portée de 3m35 et ont la même dimension: 160x65mm. L'entraxe est également de 45cm en moyenne. 1 ligne d'entretoise au milieu avait été posée.

Mes questions sont:
- est-ce que cela est suffisant pour supporter la charge, sachant que l'étage de la cuisine sera une salle de bain (sans baignoire: juste une douche type bac à placer, une toilette et un évier) et que l'étage de la salle à manger sera une simple chambre?
- si je dois coller/visser des chevrons supplémentaires aux solives déjà présentes, dois-je retirer les entretoises actuelles ou puis-je scinder le chevron supplémentaire et coller/visser en plusieurs parties?

A noter que le plancher supérieur est le plancher d'époque qui sera recouvert de lames PVC avec une fine sous-couche pour l'isolation acoustique. Nous envisageons la possibilité d'enlever le plancher et d'y mettre de l'OSB selon les possibilités au niveau du poids de la structure.
Egalement, le faux plafond est auto-portant en gyproc et donc il n'y aura pas de poids sur les solives à ce niveau-là.

Je suis tombé sur de nombreux sujets, dont un qui ressemblait à ma demande (ici: https://www.bricozone.be/t/renforce...-poutrelle-perpendiculaire-par-dessous.81885/) et où @fradeco avait calculé, pour la même dimension que mes solives, pour une portée de 4m70. Je suppose donc que la portée de 4m30 chez moi est également problématique dans une moindre mesure mais je ne suis pas sur des calculs à effectuer pour estimer la dimension des chevrons à coller/visser.
Pour la cuisine, peut-être même que cela ne serait pas nécessaire?

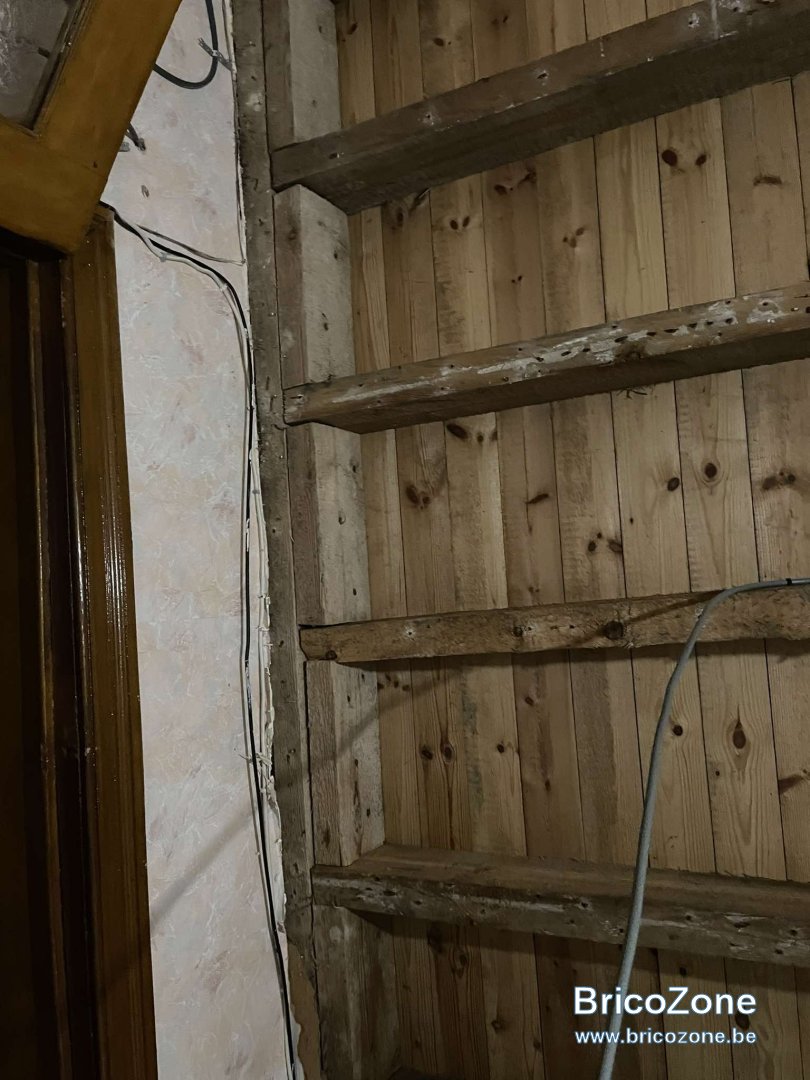

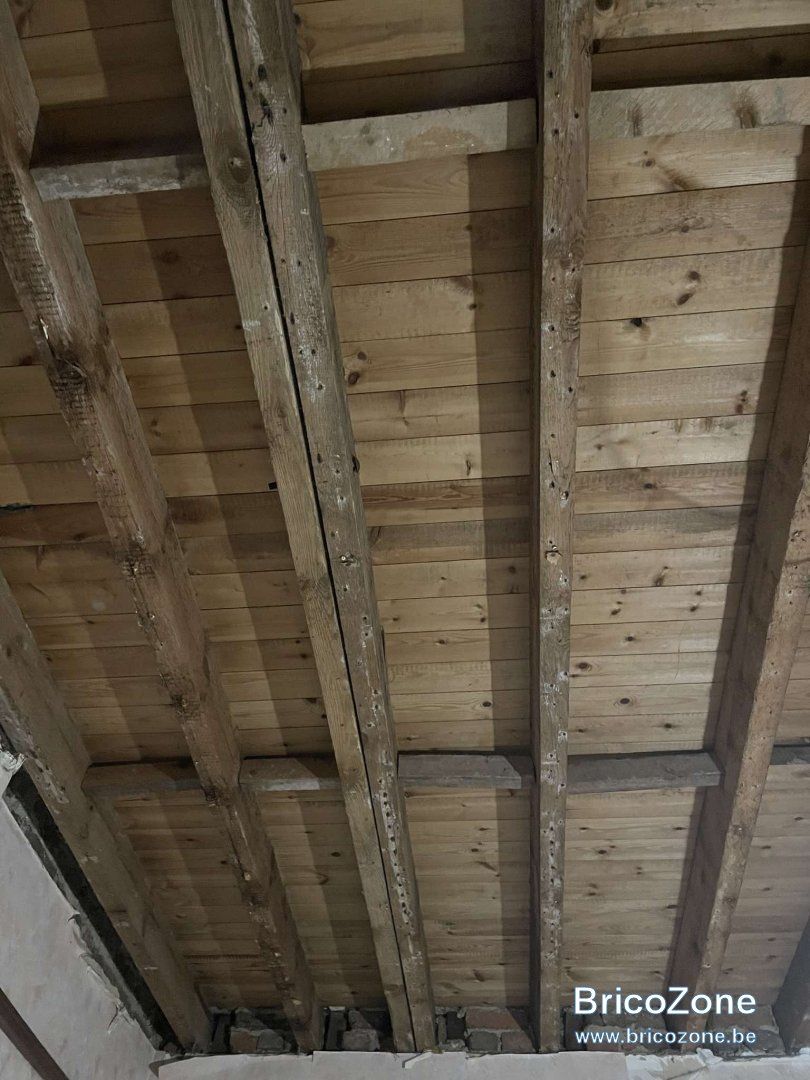

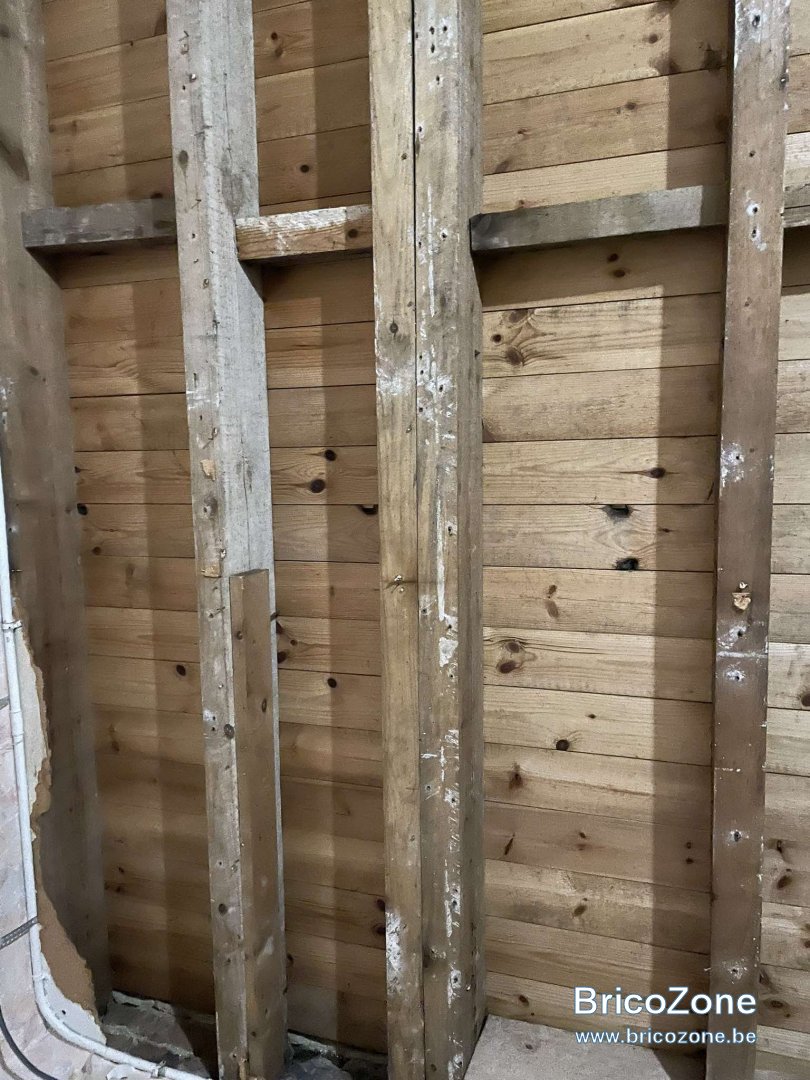

Ci-joints, 3 photos de la salle à manger.

Merci d'avance pour votre aide!

Excellente journée

Bonjour @Jihaysse ,

Pour répondre à tes questions, voici un dimensionnement réalisé sur base d'une charge permanente de 30kg/m² (OSB + Isolant acoustique mince + Parquet) et une charge d'exploitation de 200 kg/m², ce qui est la norme en Belgique. Je suis parti sur un bois de qualité un peu moindre que celui qu'on trouve de façon standard actuellement (C22 au lieu de C24).
Note que 30 kg/m² est une charge particulièrement légère qui ne permettra pas d'alourdir par la suite...

Sur cette base, pour le plancher de 4,30m, j'arrive à ceci :
- Cisaillement : 22%
- Flexion : 89%
- Déformation : 189% --> 27mm

C'est donc clairement le critère déformation qui est problématique ici. Nous devrions limiter celui-ci à 1/300ème de la portée maximum, c'est à dire avoir maximum ± 14mm.
Au niveau du renforcement, il faudrait doubler les gîtages actuels. Soit en les doublant, soit en ajoutant cette même section (65x160mm) entre celles déjà présentes.
Et oui, malheureusement, il faut retirer les entretoises. Le faire en morceaux ne servirait pas à renforcer le plancher.

Pour le plancher de 3,35m, les résultats sont :
- Cisaillement : 17%
- Flexion : 56%
- Déformation : 94% --> 11mm

Pour ce plancher, nous sommes proches de la limite. Par contre, nous sommes sécure au niveau stabilité (si le bois est en bon état dans les murs naturellement).

A disposition pour tout point d'éclaircissement. Et toujours dans les limites habituelles : pour information, sans connaître toutes les données, sans visite, à titre gratuit, ....

Bonjour @Doludo et grand merci pour ton aide!

J'ai du mal à trouver des solives de 160x65, penses-tu que mettre une bastaigne de 150x38 (ou 175x30) de chaque côté puisse faire l'affaire? Pourrais-tu aussi me confirmer que ces bastaignes/renforcements ne doivent pas être encastrés dans le mur mais simplement collé/vissé sur les solives existantes?

Je te remercie d'avance et te souhaite une excellente journée!

Jihaysse a dit:

Bonjour @Doludo et grand merci pour ton aide!

J'ai du mal à trouver des solives de 160x65, penses-tu que mettre une bastaigne de 150x38 (ou 175x30) de chaque côté puisse faire l'affaire? Pourrais-tu aussi me confirmer que ces bastaignes/renforcements ne doivent pas être encastrés dans le mur mais simplement collé/vissé sur les solives existantes?

Je te remercie d'avance et te souhaite une excellente journée!

Cliquez pour agrandir...

Bonjour @Jihaysse ,

Tu peux doubler avec les 38x150mm de chaque côté sans devoir les encastrer car nous avons un taux de cisaillement de 22%.
Sinon, en section courante, il y a les 7/18 qui une fois rabotés font 63x170mm ou les 7/15 qui feront plutôt 63x145mm mais ceux-ci seront un peu trop limites...
