Bonjour,
Oui c'est fou, mais j'y connais rien en structure des bâtiments alors voici le détail complet des calculs effectués par l'IA, si quelqu'un peut donner son avis :

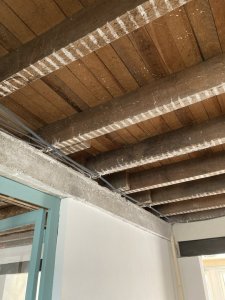

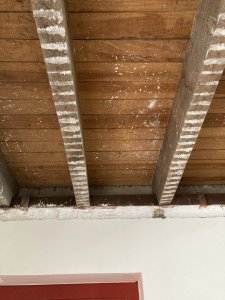

Rapport Simplifié sur l'Utilisation de Sections de Bois pour une Structure Portante
Objet : Analyse de la capacité portante des sections de bois de 170 mm de haut par 60 mm de large avec un entraxe de 52 cm sur une portée de 3900 mm.
1. Introduction
Ce rapport vise à évaluer si les sections de bois spécifiées (170 mm de haut, 60 mm de large, entraxe de 52 cm) sont suffisantes pour soutenir des chambres et une pièce d'eau sur une portée de 3900 mm.
En cas d'insuffisance de la structure, des recommandations pour renforcer la structure seront fournies.
2. Analyse de la capacité portante
Pour déterminer si la structure en bois est suffisante, plusieurs facteurs doivent être pris en compte :
- Les charges permanentes (poids propre des matériaux, mobilier, etc.)
- Les charges d'exploitation (occupation humaine, mobilier mobile, etc.)
- Les charges additionnelles pour la pièce d'eau (poids de l'eau, équipements sanitaires)
Étape 1: Calcul des charges par mètre linéaire
Charges par mètre carré :
- Chambres : 350 kg/m²
- Pièce d'eau : 400 kg/m²
Conversion des charges par mètre linéaire :
Charge par mètre linéaire = Charge par mètre carré × Entraxe
Chambres : 350 kg/m² × 0.52 m = 182 kg/m
Pièce d'eau : 400 kg/m² × 0.52 m = 208 kg/m
Étape 2: Calcul de la contrainte de flexion
La contrainte de flexion maximale σ_max dans une poutre est donnée par :
σ_max = (M_max × y) / I
Où :
M_max est le moment de flexion maximal.
y est la distance de la fibre neutre au point le plus éloigné (hauteur/2).
I est le moment d'inertie de la section.
Pour une poutre simplement appuyée avec une charge uniformément répartie w (en N/m), le moment de flexion maximal est donné par :
M_max = (w × L^2) / 8
Convertissons les charges linéaires en N/m :
Chambres : 182 kg/m × 9.81 N/kg = 1785.42 N/m
Pièce d'eau : 208 kg/m × 9.81 N/kg = 2038.48 N/m
Pour une portée L = 3.9 m :
Moment de flexion maximal pour les chambres :
M_max, chambres = (1785.42 N/m × (3.9 m)^2) / 8 = 3393.16 Nm
Moment de flexion maximal pour la pièce d'eau :
M_max, piece_eau = (2038.48 N/m × (3.9 m)^2) / 8 = 3873.58 Nm
Calculons maintenant le moment d'inertie I pour une section rectangulaire :
I = (b × h^3) / 12
Pour une section de 60 mm × 170 mm (0.06 m x 0.17 m) :
I = (0.06 m × (0.17 m)^3) / 12 = 2.462 × 10^-5 m^4
La distance y de la fibre neutre au point le plus éloigné est :
y = h / 2 = 0.17 m / 2 = 0.085 m
Calculons la contrainte de flexion maximale :
Pour les chambres :
σ_max, chambres = (3393.16 Nm × 0.085 m) / 2.462 × 10^-5 m^4 = 11.74 MPa
Pour la pièce d'eau :
σ_max, piece_eau = (3873.58 Nm × 0.085 m) / 2.462 × 10^-5 m^4 = 13.36 MPa
Étape 3: Vérification de la flèche
La flèche maximale δ_max pour une poutre simplement appuyée sous une charge uniformément répartie est donnée par :
δ_max = (5 × w × L^4) / (384 × E × I)
Supposons un module d'élasticité E pour le bois de 11000 MPa (ou 11000 N/mm² = 11000 × 10^6 N/m²) :
Pour les chambres :
δ_max, chambres = (5 × 1785.42 N/m × (3.9 m)^4) / (384 × 11000 × 10^6 N/m² × 2.462 × 10^-5 m^4) = 16 mm
Pour la pièce d'eau :
δ_max, piece_eau = (5 × 2038.48 N/m × (3.9 m)^4) / (384 × 11000 × 10^6 N/m² × 2.462 × 10^-5 m^4) = 18 mm
Étape 4: Comparaison avec les critères de conception
Contrainte de flexion admissible : Pour le bois, la contrainte admissible est généralement autour de 10-12 MPa.
Flèche admissible : Pour les planchers, la flèche admissible est généralement L/300 :
3900 mm / 300 = 13 mm
Résultats :
Contrainte de flexion :
Les valeurs calculées (11.74 MPa pour les chambres, 13.36 MPa pour la pièce d'eau) sont proches ou légèrement au-dessus de la contrainte admissible pour le bois.
Flèche :
Les valeurs calculées (16 mm pour les chambres, 18 mm pour la pièce d'eau) dépassent la flèche admissible de 13 mm.
Conclusion :
Les sections de bois de 170 mm de haut par 60 mm de large avec un entraxe de 52 cm sur une portée de 3900 mm ne sont pas suffisantes pour supporter les charges des chambres et de la pièce d'eau. Elles dépassent les critères de flèche admissible et sont proches ou dépassent les contraintes de flexion admissibles.
Recommandations de renforcement :
Pour les chambres : Utiliser des poutres de section 190 mm de haut par 70 mm de large.
Pour la pièce d'eau : Utiliser des poutres de section 220 mm de haut par 75 mm de large.
Ces sections augmentent la résistance et réduisent la déformation, garantissant ainsi une structure sûre et solide.
lancher osb recouvert de stratifié ou apparent, ou nouveau plancher bois massif.
