Renforcement solive plancher bois pour division maison

Januzaj62 · 25 Septembre 2019

Bonjour,

J’ai déjà parcouru pas mal de sujets similaires sur le forum mais j’aimerais quand même avoir quelques conseils supplémentaires pour valider la manière dont je souhaite renforcer mon plancher.

Je viens d’acheter une maison (années 1930) dans laquelle je souhaite créer 2 studios étudiants. L’un en RDC et l’autre en duplex sur le 1er et 2ème étage de la maison.

J’ai remarqué après l’achat que le plancher du 1er était assez souple et qu’il se déformait lorsque l’on sautille dessus, ce qui va être problématique puisque ce plancher fera partie de la séparation entre les 2 futurs appartements.

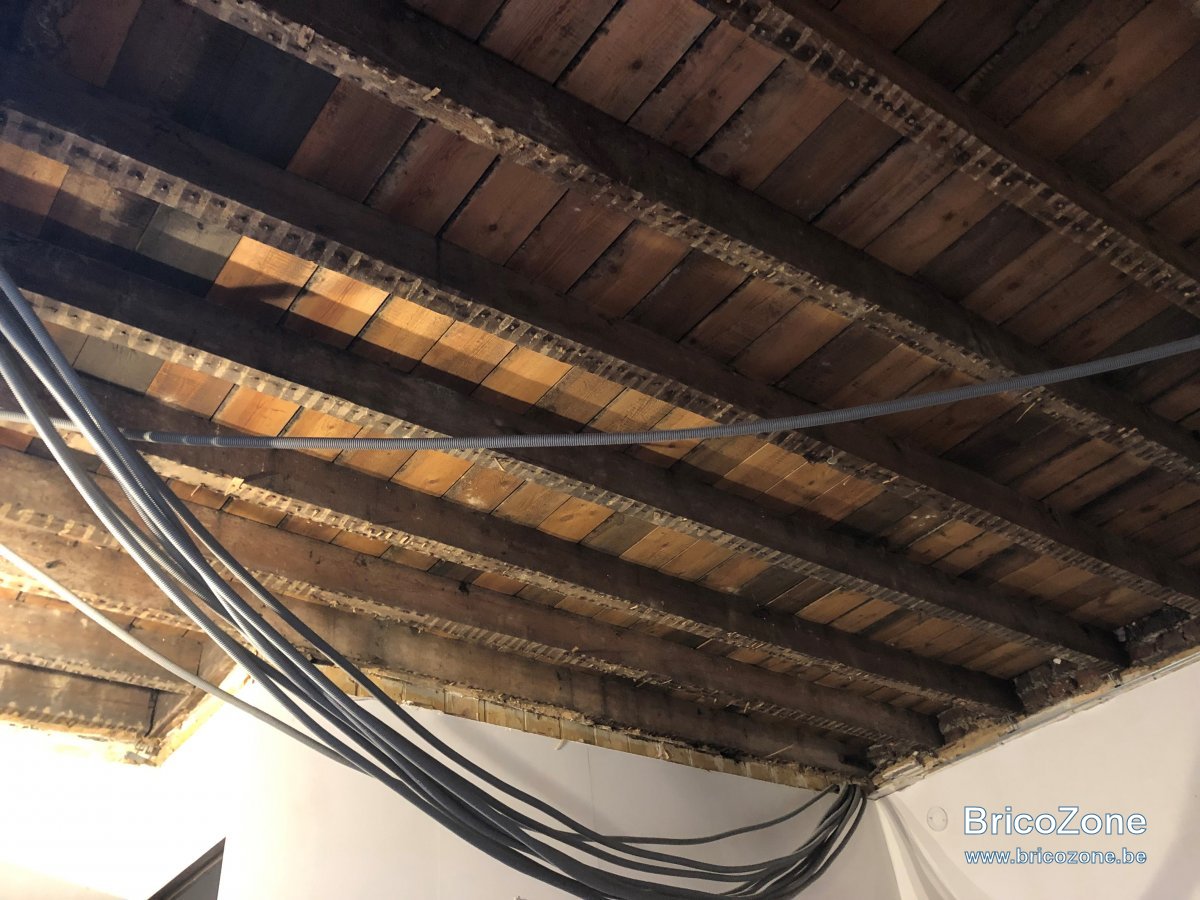

Sur ce plancher était fixé un faux plafond torchis sur lequel était fixé un autre faux plafond en platre (placo+ suspentes). J’ai donc décidé de tout déposer afin de faire apparaitre les solives et effectivement, on aperçoit bien celles-ci se déformer sous la charge.

Le plancher en l’état est constitué de solives de section 60mm x 150mm, d’une portée de 410cm et d’un entraxe de 42cm. (dimensions de la pièce = 410 cm x 400cm)

J’envisage de coller + visser une volige de 4m et de section 32mm x 150mm sur chaque solive existante afin de les renforcer, puis de rajouter des entretoises pour rigidifier le plancher

Je voulais avoir vos avis sur cette solution ? Pensez vous que cela le rendra assez sachant que la pièce se trouvant au 1er sera la pièce à vivre du 2nd appartement (salon+ cuisine)

Merci pour vos conseils

norobis · 25 Septembre 2019

Bonjour, j'ai la même configuration que vous à savoir 4m de portée et des solives de 60x150. Dans un calcul fait par Fradeco (et dont je ne retrouve plus la trace) il ressortait que pour être vraiment large avec les normes il fallait renforcer (visser et coller) avec du 38x150. Si vous avez un petit affaissement des solives en leur centre ça peut être le moment de rectifier cela aussi.

fradeco · 25 Septembre 2019

@Januzaj62, bonjour,

Il faudrait préciser s'il y aura des cloisons sur cette structure, et avec quel type de revêtement elle sera recouverte.
Nous sommes ici dans le cas de locaux publics communs, il faut prendre en compte une charge d'exploitation de 250 kg/m². Compte tenu de ce qui précède, il est clair que toutes ces précisions sont importantes pour juger du type de renfort qui conviendra le mieux.

Januzaj62 · 25 Septembre 2019

fradeco a dit:
@Januzaj62, bonjour,

Il faudrait préciser s'il y aura des cloisons sur cette structure, et avec quel type de revêtement elle sera recouverte.
Nous sommes ici dans le cas de locaux publics communs, il faut prendre en compte une charge d'exploitation de 250 kg/m². Compte tenu de ce qui précède, il est clair que toutes ces précisions sont importantes pour juger du type de renfort qui conviendra le mieux.

Il n'y aurait pas de cloison sur ce plancher, le revêtement serait du parquet flottant + isolation phonique type liège (ep=2cm). En terme de charge il y aurait le poids d'un salon (canapé + meuble) et d'une kitchenette (meubles+frigo+table). Il y aura également un faux plafond en sous face + isolation phonique

@norobis merci pour votre retour mais sur les sites de bricolage type Leroy merlin, je ne trouve pas la section 38x150mm mais 32x150mm. Ou avez vous acheté les votre ?

fradeco · 25 Septembre 2019

Bonjour

Voici pour info, à titre indicatif et sous toutes réserves mêmes quelconques, ce qui résulte d'un calcul simplifié selon l'Eurocode 5.

Données :
Pour une classe de service 1 correspondant à un local chauffé.
Une portée de 4.10 m
Une charge de 295 kg/m² uniformément répartie comme suit :

Charges permanentes :
Revêtement flottant mélaminé ép. 8 mm = 6 kg/m²
Panneaux OSB ép. 18 mm = 11 kg/m²
Isolation liège ép. 20 mm = 2 kg/m²
Poids propre solives de résineux renforcées = 22 kg/m²
Isolation laine acoustique ép. 100 mm = 4 kg/m²

Charges d'exploitations :
Charges fixes et mobiles temporaires = 250 kg/m² (Normes pour locaux communs publics)

Dans cette hypothèse :
Il faudrait mettre en œuvre des solives de bois massif résineux de classe C 24.
D'une section de 60 x 150 mm renforcées en appliquant par collage et vissage 1 bastaing d'une section de 32 x 150 mm sur les deux faces des solives existantes pour former une section de 124 x 150 mm
Espacées de 42 cm d'axe en axe.

Question acoustique, vibrations et poids, le faux plafond placo plâtre ép. 12.5 mm y compris structure = 12 kg/m² doit rester indépendant de la structure. Si le faux plafond doit être supporter par la structure, les solives devront être renforcées par deux bastaings de 38 x 150 mm au lieu de 32 x 150 mm.

Validation de l’ETAT LIMITE DE SERVICE (ELS)
Flèche maximum admise = 4.100 / 300 = 13.7 mm
Flèche résultant du poids et fluage de la charge permanente = 0.6 mm
Flèche instantanée f.inst. Sous l’effet de la charge globale = 10.6 mm
Flèche différée f.net.fin. Sous l’effet de la charge globale = 11.2 mm = OK

En cas d'accrochage du faux plafond à la structure, l'ELS sera basé sur une contrainte de L/400 au lieu de L/300

Chaînage d’entretoises de même section espacées de +/- 1.40 m

Bonne réflexion.

Januzaj62 · 26 Septembre 2019

fradeco a dit:
Bonjour

Voici pour info, à titre indicatif et sous toutes réserves mêmes quelconques, ce qui résulte d'un calcul simplifié selon l'Eurocode 5.

Données :
Pour une classe de service 1 correspondant à un local chauffé.
Une portée de 4.10 m
Une charge de 295 kg/m² uniformément répartie comme suit :

Charges permanentes :
Revêtement flottant mélaminé ép. 8 mm = 6 kg/m²
Panneaux OSB ép. 18 mm = 11 kg/m²
Isolation liège ép. 20 mm = 2 kg/m²
Poids propre solives de résineux renforcées = 22 kg/m²
Isolation laine acoustique ép. 100 mm = 4 kg/m²

Charges d'exploitations :
Charges fixes et mobiles temporaires = 250 kg/m² (Normes pour locaux communs publics)

Dans cette hypothèse :
Il faudrait mettre en œuvre des solives de bois massif résineux de classe C 24.
D'une section de 60 x 150 mm renforcées en appliquant par collage et vissage 1 bastaing d'une section de 32 x 150 mm sur les deux faces des solives existantes pour former une section de 124 x 150 mm
Espacées de 42 cm d'axe en axe.

Question acoustique, vibrations et poids, le faux plafond placo plâtre ép. 12.5 mm y compris structure = 12 kg/m² doit rester indépendant de la structure. Si le faux plafond doit être supporter par la structure, les solives devront être renforcées par deux bastaings de 38 x 150 mm au lieu de 32 x 150 mm.

Validation de l’ETAT LIMITE DE SERVICE (ELS)
Flèche maximum admise = 4.100 / 300 = 13.7 mm
Flèche résultant du poids et fluage de la charge permanente = 0.6 mm
Flèche instantanée f.inst. Sous l’effet de la charge globale = 10.6 mm
Flèche différée f.net.fin. Sous l’effet de la charge globale = 11.2 mm = OK

En cas d'accrochage du faux plafond à la structure, l'ELS sera basé sur une contrainte de L/400 au lieu de L/300

Chaînage d’entretoises de même section espacées de +/- 1.40 m

Bonne réflexion.

Merci beaucoup pour ces réponses très précises,
Comme je n'ai pas de contrainte de hauteur sous le plancher, pensez vous qu'il serait préférable de fixer des solivettes de renforts de section 32x175mm au lieu des 32x150mm ?? Peut-être que grâce à l'augmentation de la hauteur, 1 seul renfort par solive serait suffisant ?

Et y a t'il un impact à les aligner avec le haut des solives existantes ou faut-il plutôt les aligner avec le bas des solives ? (cela m'éviterait peut-être de déposer les lames de plancher)

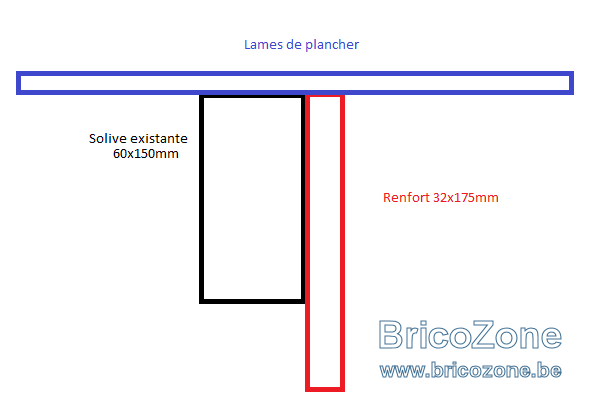

ci-dessous un schéma :

fradeco · 26 Septembre 2019

@Januzaj62 bonjour,

Une seul 32 x 175 mm avec le déséquilibre, je ne suis pas fan.

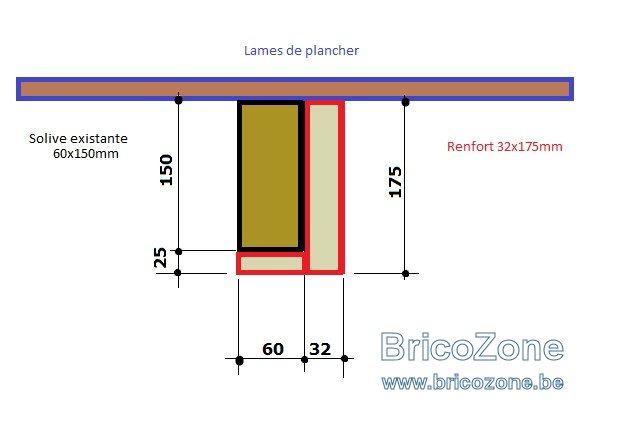

Ceci dit avec un ELS basé sur L/300 voici ce que je ferais

Evidemment, le tout est collé et vissé.

Januzaj62 · 27 Septembre 2019

fradeco a dit:
@Januzaj62 bonjour,

Une seul 32 x 175 mm avec le déséquilibre, je ne suis pas fan.
Ceci dit avec un ELS basé sur L/300 voici ce que je ferais
Voir la pièce jointe 50544
Evidemment, le tout est collé et vissé.

Bonjour et merci ! je vais partir sur cette solution

Derniere question, quel type de visserie (diamètre, longueur, filetage sur toute la longueur ou demi longueur?) est optimal pour un renforcement de ce type ?

merci, bonne journée

fradeco · 27 Septembre 2019

@Januzaj62, bonjour

Voici un lien qui vous aidera dans votre choix de vis.
https://www.kenzai.fr/conseil-astuce-construction/content/144-bien-choisir-sa-vis.html
Pour moi et pour le bastaing de 32 x 175 mm il faut au moins un diam. nominal (hors filetage) de 6 mm et une long. de 70 mm (30 mm + 40 mm) tous les 45 cm au 3/4 de la hauteur et tous les 67.5 cm au 1/4 de la hauteur de la solive existante en partant du bas.
Pour la pièce de renfort sur chant inférieur de la solive, des 5 x 50 mm tous les 50 cm seraient OK.

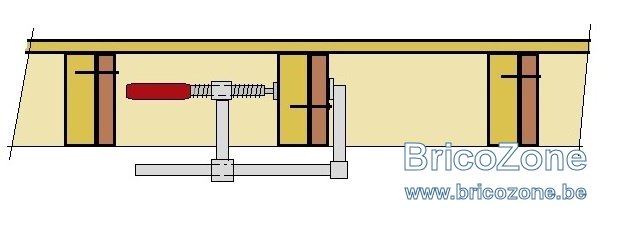

Ne pas oublier le collage
