Renfort poutre et plancher bois

Bonjour à tous,
j'ai entamé la rénovation d'un vieil immeuble et après avoir cassé des cloisons en briques je pense que la structure a besoin d'être renforcé car le sol tremble/vibre à certains endroits quand on saute. Je pensais que ces cloisons en brique de 7 cm d'épaisseur (briques pleines de 5cm d'épaisseur et 1 cm de plâtre de part et d'autre) n'étaient pas porteuses mais j'ai réalisé (trop tard) qu'elles participaient au moins à la rigidité.

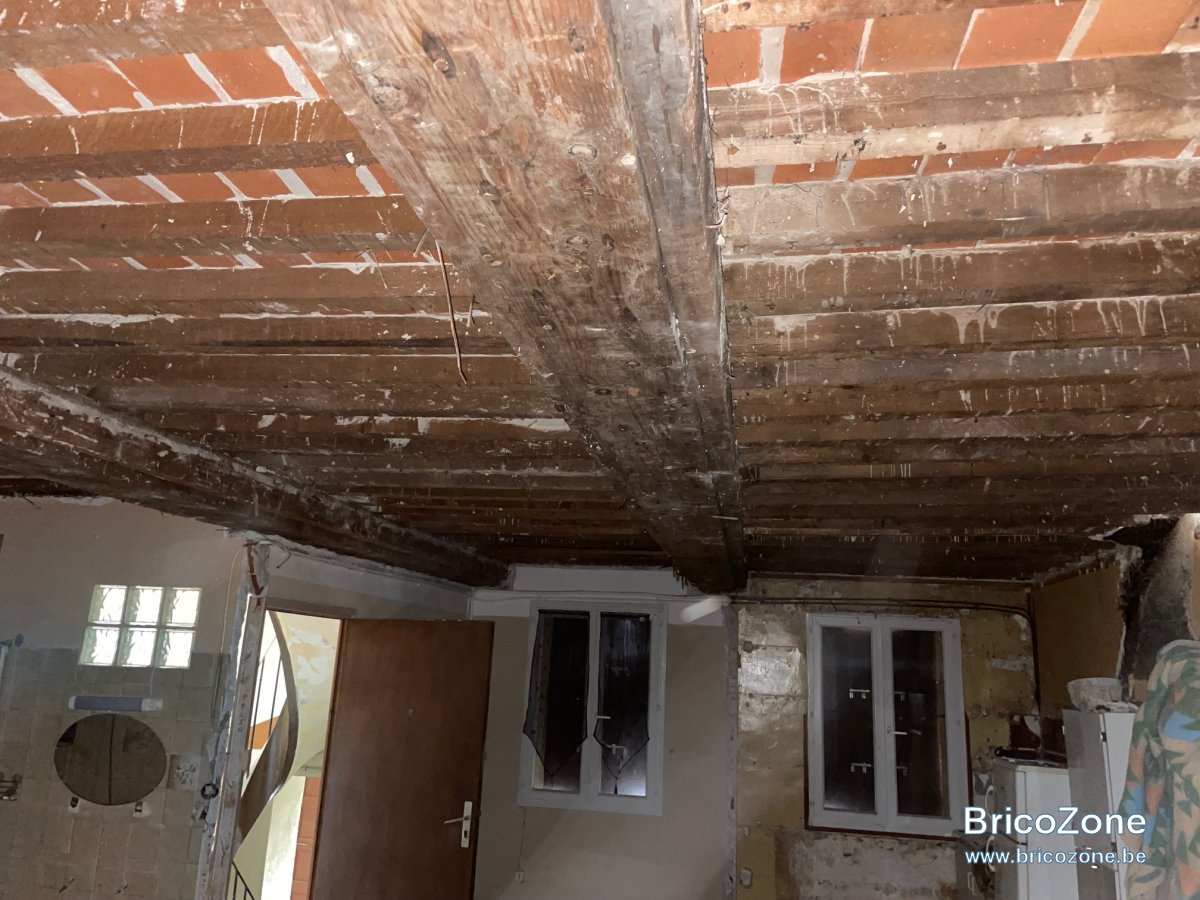

Vous trouverez en pièce jointe les plans et coupes avec les dimensions, les cloisons que j'ai démoli et les zones ou le plancher tremble, ainsi que d'une photo d'un plafond.
J'ai vu qu'il existe beaucoup de solutions différentes pour renforcer une structure (mur, poteaux, chainage, renfort par l'intrados des poutres, renfort des solives...), mais avant de statuer sur la/les solutions j'aimerai savoir ce qui génère un tremblement (poutre, solives ou les 2 ?).
Merci de votre aide et n'hésitez pas si vous avez besoin d'autres informations.

@gwen66 bonjour et bien venue sur Bz.be

Voici pour info, sans prétention, à titre indicatif et sous toutes réserves mêmes quelconques, ce qui résulte d'un calcul simplifié selon l'Eurocode 5

Si on considère une charge de 333.90 kg/m² dont 150 kg/m² de charges d’exploitation (Normes en France - autre pays ???) + 183.90 kg/m² de charges permanentes uniformément réparties comme suit :

• Revêtement carrelé ép. 15 mm = 22.50 kg/m²
• Chape sèche ép. 60 mm = 36.00 kg/m²
• Solivettes de terre cuite ép. 40 mm = 60.00 kg/m²
• Poids propres des solives de résineux supposées être de classe C 24 = 8.24 kg/m²
• Poids cloisonnement de briques creuses ép. 70 mm = 105,00 kg/m²
• Faux plafond type placo sur lattis ép. 12.5 mm = 12.00 kg/m²

Dans cette hypothèse, pour une classe de service 1 (local chauffé) il faudrait mettre en oeuvre pour une portée maximum de 1.70 m des solives de résineux de classe minimum C 24 d'une section minimum de 60 x 85 mm espacées de maximum 29 cm d'axe en axe et ceci sur la base d'un état limite de service dont le résultat du calcul de la flèche nette finale est inférieur à la flèche maximum admise dont la contrainte correspond à la formule. L/350 = 4.9 mm

Déformation au centre de la structure sous l’effet de la charge globale et selon le calcul de déformation = 4.4 mm

Remarque : Pour un revêtement carrelé et pour éviter tant que possible les fissures, l'état limite de service devrait être de L/500. Sur cette contrainte, les solives de 60 x 85 espacées de 29 cm ne conviennent pas.

Il en est de même pour les poutres de 270 x 270 mm d'une portée de 8.02 m. Elles sont bien trop faibles.

Désolé pour ces conclusions.

Bonne réflexion et bonnes fêtes de fin d'année.

Bonjour Fradeco,
merci de ce retour, je suis effectivement en France. j'imaginai renforcer la poutre 270x270 par ajout d'une prothèse bois en sous-face de poutre qui sera également liaisonnée à la poutre existante par des tiges composites en fibres de verre (je prends contact la semaine prochaine avec la société renofors qui fait ce genre d'opération) ou sinon un poteau sachant que j'ai un porteur à l'aplomb de la poutre à l'étage en-dessous. Concernant les solives avez-vous une suggestion de renfort (planche vissé de chaque côté des solives ?, chainage perpendiculaire ?)
Merci de votre aide et bon réveillon de la st Sylvestre

Je suppose que la charge globale décrite plus haut est OK.
Si on se base sur un état limite de service dont la flèche maximum admise ne peut être supérieur à 1.700 / 600 = 2.8 mm les solives de 60 x 85 mm devraient être renforcées par l'application en sous face d'une lambourde de résineux de classe C 24 d'une section de 60 x 27 mm (l x ht) minimum collée et vissée sur le chant inférieur. Colle type Tec7. Vis 6 x 60 mm tous les +/- 75 cm
Suite à se renforcement la flèche instantanée sous l'effet de la charge globale = 1.9 mm

Bonne suite de réflexion.

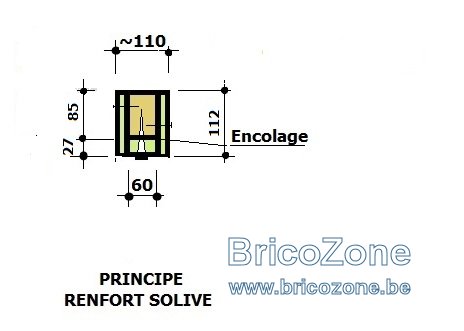

Petit complément d'info : Pour moins de souplesse encore vous pouvez en plus renforcer latéralement par des pièces de multiplex de 18 mm également collées et clouées comme figuré ci-après.

Un grand merci pour tout tes conseils. Les solives actuelles font 75 mm de large et non 60 du coup je pensais partir sur des lambourdes de 75x40, 70x40 ou 63x38 en fonction de ce que je trouve et du plus économique (il vaut mieux plus que moins ). Pour renforcer encore la rigidité il ne serait pas plus simple et économique de poser des entretoises vissées plutôt que des renforts latéraux ?

Oui des entretoises en chaînage raidira aussi la structure.

Si les solives ont une section de 75 x 85 mm et si on respect le principe d'un état limite de service dont la flèche maximum admise ne peut être supérieur à 1.700 / 600 = 2.8 mm des solives renforcées par l'application latérale de 2 plaques de multiplex de 18 x 85 mm par collage et vissage seraient aussi OK.
Suite à se type de renforcement la flèche instantanée sous l'effet de la charge globale serait = à 2.4 mm
Dans le cas présent les murs porteurs sont les poutres de 270 x 270 mm renforcées.

Bonjour, je n'avais pas vu le deuxième message j'aurai tendance à partir sur le renforcement par dessous avec des 1/2 chevrons de 63x38 (moins de travail, plus économique, et en plus, plus rigide d'après vos calculs.).
Merci encore et bon réveillon.
