Rénovation électrique d'une ancienne maison

Bonjour à tous,

Nous avons acheté une ancienne maison dont l'électricité n'était évidemment pas au norme (doit datée de 1917).
Nous avons donc entrepris les travaux nous-même et je voulais savoir ce que vous en pensiez.

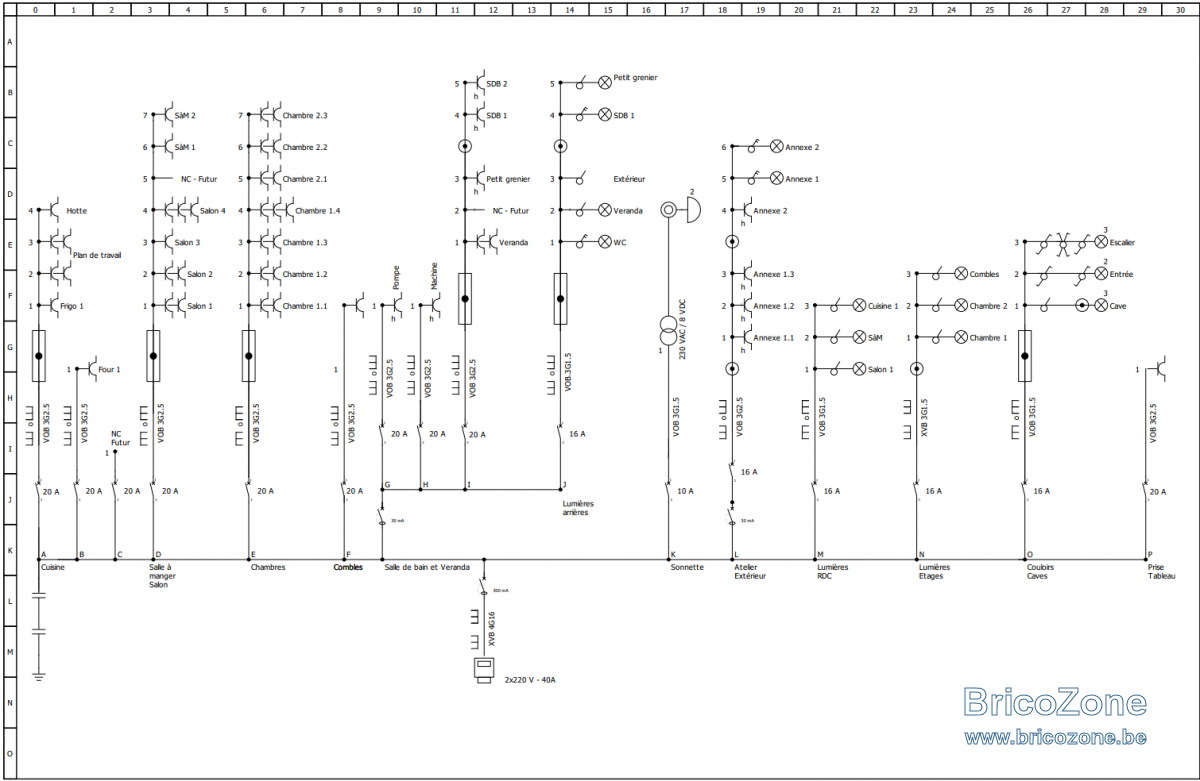

1. Voici le schéma unifilaire effectué :


2. J'ai rajouté les coffrets de connexions et les boîtes de dérivations même si cela ne semble pas obligatoire. Y-a-t'il une nomenclature spécifique pour ce type de matériel ?
3. Voyez-vous quelques erreurs, manquements ou remarques ?

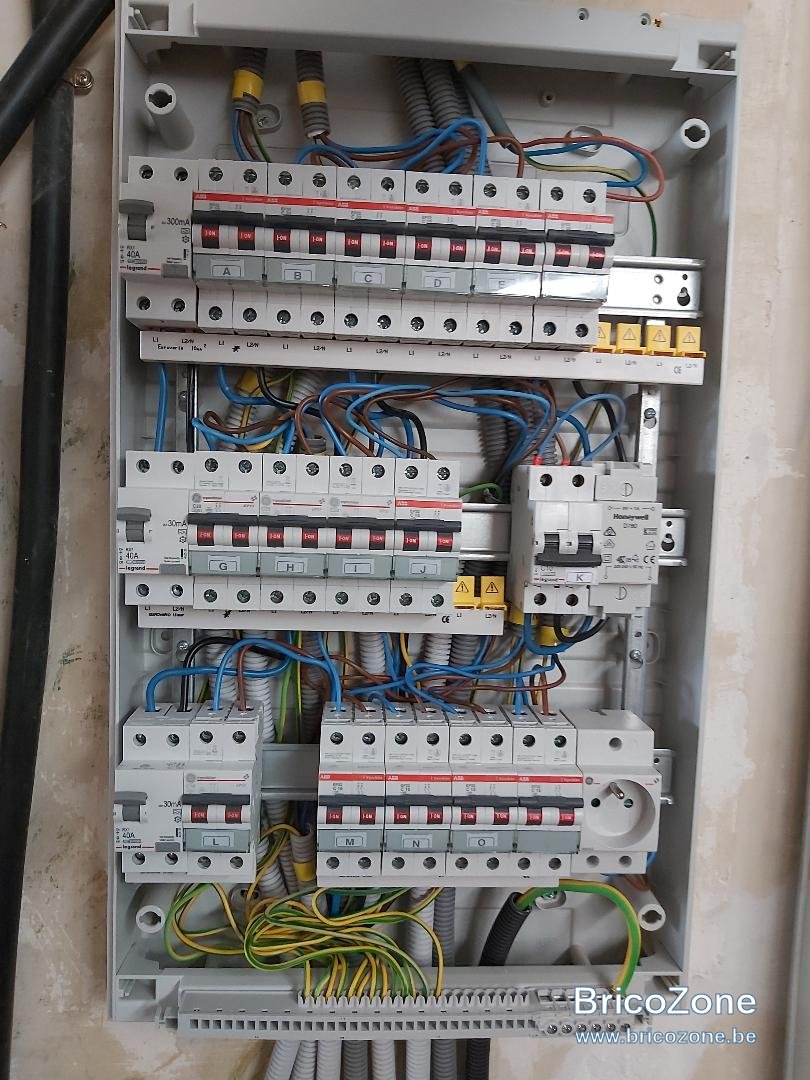

4. Voici une image du tableau (je sais les câbles sont un peu long mais j'ai préféré un peu de jeu)


5. Ayant longtemps parcouru le forum, j'ai décidé de câbler le neutre à gauche, comme je l'ai fait pour toutes les prises. Est-ce correct comme logique ?
6. Le seul hic que je vois est la barrette de raccordement en dessous où la phase est à chaque fois indiquée à gauche. Vaut-il mieux que j'étiquette cela correctement pour le contrôle ?

7. Pour la prise de terre, étant bien sûr absente, nous avons creusé une tranchée de 70 cm de profondeur dans le jardin avec trois piquets d'1m50 (1 en galvanisé, 2 cuivrés). Cela vous semble-t'il suffisant ?
8. Toujours pour la terre, j'ai dû, pour éviter de détruire la moitié des murs (nous habitons dans la maison), mis la barette de coupure à mis chemin (là où il y a la possibilité d'équipotentiel avec les tuyaux de gaz et d'eau). Est-ce ok pour vous ?

9. Le tableau n'étant bien sûr pas connecté, j'ai demandé à Ores un renforcement de compteur (actuellement à 10 ou 15 A) pour du 40 mais j'ai préféré tirer du 4x16mm² ou cas où on voudrait le renforcer (au prix du câble sur 20m..). Cela semble cohérant ?

9. J'ai regardé pour les prix des organisme de contrôle et certains semblent brader du simple au double la vérification. Avez-vous des expérience avec des contrôleurs agréés, type vincotte BTW ou autre ?


Merci d'avance pour votre attention, votre temps et vos réponses,

Genelec

1. Pourquoi systématiquement toujours placer le calibre maximum ? 16Am pour 3 points lumineux est excessif.
2. En général sur le schéma unifilaire on ne dessine que les boites terminales. Par contre elles doivent figurer sur le plans de situation.
3. Il manque le In des différentiels et le genre d'alimentation.
4. C'est bien mais trop de différentiels. Un seul de 300mAm en tête de l'installation et un seul de 30mAm.
5. A gauche ou à droite pas d'importance sauf s'il y a des bornes marquées "N" elle doivent être alimentée par le neutre.
6. Voir 5.
7. Apparemment oui mais il faudrait voir sur place la qualité du terrain.
8. En général on essaye de placer la barrette de coupure dans le local ou se trouve les compteurs eau, gaz, électricité.
9. Le calibre des disjoncteurs sont des maximums, les sections de minimums et pas des obligations.
10. Pour moi il n'y a qu'une société, Vincotte.

Bonjour Cory,

Merci pour ces réponses.

1. La maison est en cours de rénovation et pour le moment j'ai mis le strict minimum en sachant que pour les points lumineux j'allais doubler au minimum pour la ligne M et N. (et aussi pour la ligne F qui sera aménagée en chambres où je n'ai qu'une prise pour un circuit actuellement)
2. Pour les boites terminales, tu entends bien les grosses boites "pieuvres" ?
3. Je change cela ASAP.
4. J'ai voulu rajouté un différentiel pour la partie L (atelier extérieur), vu qu'il y a deux groupe hydrofuge et et que compte passer par ce circuit pour refaire le jardin et rajouter des points (éclairages, prises..). J'avais l'impression que c'était une bonne idée de séparer géographiquement le circuit en cas de panne.
5. Merci.
6. Voir 5.
7. C'est une terre assez argileuse.
8. Mais ce n'est pas illégal d'avoir mis la barrette à mi chemin? (lors du changement de salle de bain je pourrai rajouter l'équipotentiel au bac de douche.. vu la proximité)
9. Merci.
10. Voir 10.

En tout cas encore merci pour ces conseils et réponses !

Genelec

1. Parfait.
2. En Belgique pas de boites pieuvres vu qu'il ne peut y avoir qu'un seul circuit par boite. Les boites terminales sont, par exemple, les boites d'alimentation de taque, spots, boiler ou autre appareil mobile ou semi mobile.
3. Je change cela ASAP.
4. ok
5. Merci.
6. Voir 5.
7. Alors ça peut être suffisant.
8. Non, pas illégal mais moins pratique.
9. Merci.
10. Voir 10.

Rebonjour Cory,

2. Pour ce point je parlais de boite de type encastrable dans du gyproc afin d'avoir une seule arrivée dans la pièce concernée mais elle ne contient qu'un seul circuit, par ex :

Ce n'est pas une vraie pieuvre effectivement, sauf que j'ai trop de wagos pour une petite boite. (Références BC.A, BC.B ...) sur le schéma. Je ne dois pas les indiquer sur le schéma pour ne pas le "polluer" ou je peux les garder à titre informatif (la mémoire est une faculté qui oublie)?

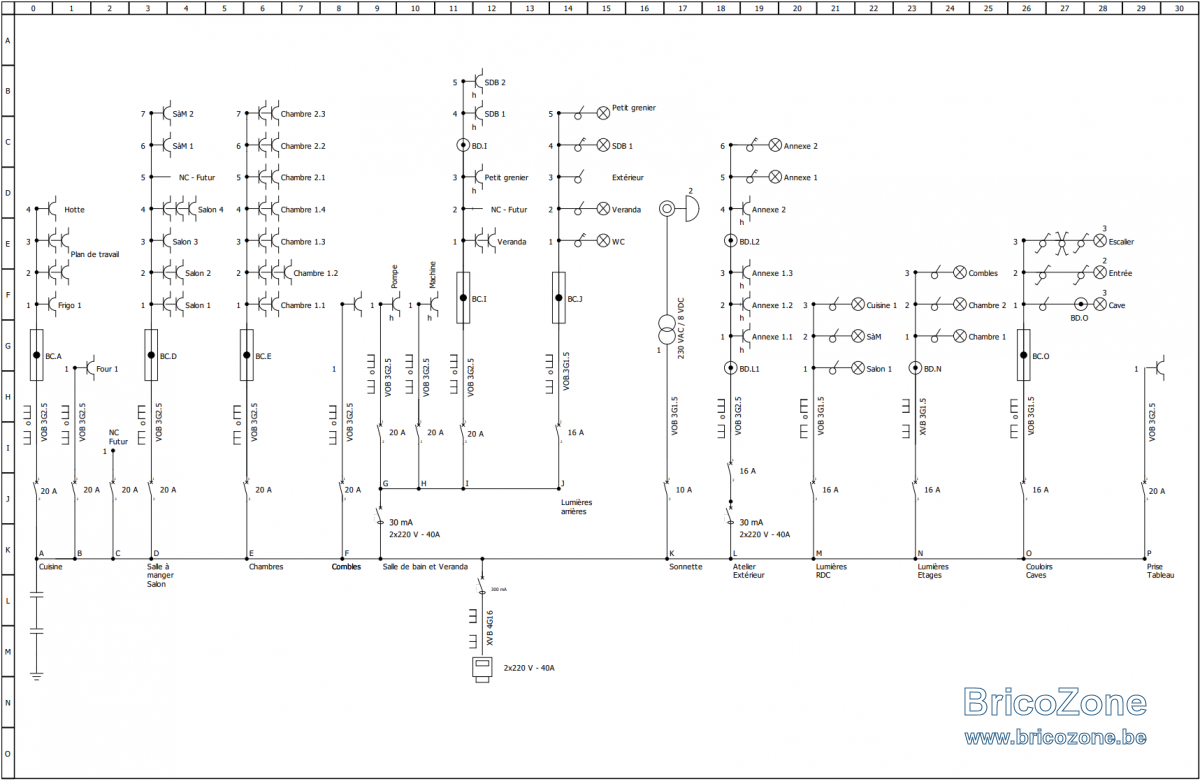

3. Est-ce bien cela dont vous parliez pour le In et la valeur ?


Merci encore pour votre patience !

Genelec

S'il s'agit d'une boite avec un circuit unique, donc au départ d'un seul disjoncteur, pas de problème.
Mais essayez de limiter l'usage de boite de raccords qui doivent toujours rester accessibles.
Il est possible de réaliser une installation complète sans autres boites que les terminales.
L'indication pour les différentiels est, par exemple, "40/300"

La majorité des circuits j'ai utilisé les prises ou interrupteurs comme boites de dérivation mais à certains endroits c'était trop petit (avec ma petite expérience).
Quand vous dites 40/300, j'imagine que le courant nominal est de 40 A pour mes 3 différentiels et pour les courants delta 1 à 300 et les 2 autres à 30. Donc 40/300, et les autres 40/30 ?

Oui, ou 300/40 et 30/40 c'est parfait

Merci énormément Cory! Quelle gentillesse et dévouement!
