Rénovation - Intallation Ethernet TV Tel

Bonjour à tous,

Nous sommes en plein travaux de rénovation et nous allons commencer l'électricité et les réseaux. Je suis en train de voir ce qu'il faut faire pour la partie Ethernet/TV/Tel. Le but est d'avoir une armoire technique à la cave ou dans un cagibi.
Dans cette armoire je mettrais:
- 2 patch pannels d'où partirais le câblage en étoile Ethernet et TV vers les différentes pièces
- les arrivées de VOO et Proximus
- le router du fournisseur d'accès
- un switch 8 ports
- un switch POE ou un enregistreur pour caméra (en cours de réflexion)

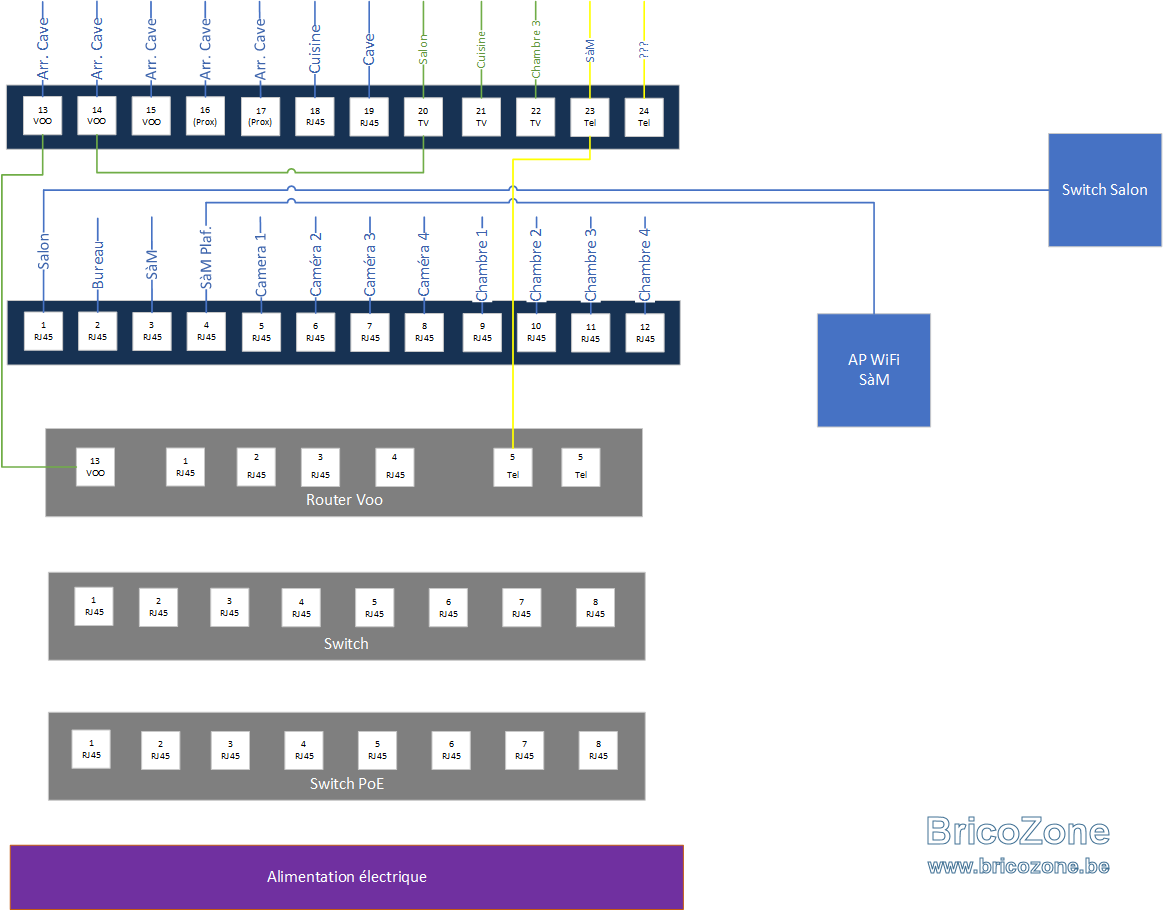

Ci-dessous le schéma de principe.

J'ai pas mal de questions techniques ou pratiques :
- Je ne comptais mettre qu'une prise tel dans la salle à manger. Mais j'hésite à en mettre une seconde sans vraiment savoir si ça en vaut la peine. Pê dans le hall au 1er l'étage. Des retours d'expérience la dessus?
- Je me demande si je dois mettre du RJ45 dans la buanderie à la cave, le garage, le grenier (avec la VMC), ... ça semble un peu exagéré mais tout est connecté maintenant ça peut pê servir dans le futur
- Je voudrais utiliser un AP Wifi en Power-Over-Ethernet et le placer au plafond de ma salle à manger, qui est au centre de mon rez-de-chaussée. Est-ce que qqn à un retour d’expérience sur une telle installation?
- idem pour des caméras extérieures?
- Est-ce qu'il y a des trucs spécifiques à prendre en compte avec le PoE? câblages? compatibilité avec les patch pannel?
- J'hésite sur le matériel Ehternet à acheter. Je me dirigeais sur du NetGear que je connais de réputation mais c'est quand même plus cher que du D-link ou du TP-link. Qqn aurait-il un avis?
- Pour le câblage Ethernet du cat7 ou du cat6A
- Je me demande si une armoire 6U suffira ou si je devrais prendre plus grand en prévision
- Si j'ai bien compris les rèlgles pour les cables, on peut partager les saignées dans les murs mais pas les gaines avec l'électricité 220V. juste?
- Et quid des cables Ethernet, coax et Tel. Ils peuvent partager la gaine ou pas?

Bonjour,

Dans ma buanderie, j'ai 1 connection réseau, une pour la passerelle internet de la chaudière. J'aurais pu en prévoir une pour la VMC (mais elle n'a pas d'interface à distance.

L'onduleur est en wifi, et le point d'accès wifi est juste à côté. Si j'avais su, j'aurais prévu une prise réseau pour l'alarme (qui passe par GSM).

Pour la prise téléphone, mettez une prise RJ45, les téléphones se connectent dessus.

Mettez des câbles au plafond pour les AP wifi, ça marche bien en POE comme vous demandez (en fonction de l'AP évidemment).

Prévoir un AP à chaque étage qui couvre bien tout l'étage, au cas où vous auriez oublier une prise réseau.

Bonne chance

yvanvw a dit:

Bonjour,

Dans ma buanderie, j'ai 1 connection réseau, une pour la passerelle internet de la chaudière. J'aurais pu en prévoir une pour la VMC (mais elle n'a pas d'interface à distance.

L'onduleur est en wifi, et le point d'accès wifi est juste à côté. Si j'avais su, j'aurais prévu une prise réseau pour l'alarme (qui passe par GSM).

Pour la prise téléphone, mettez une prise RJ45, les téléphones se connectent dessus.

Mettez des câbles au plafond pour les AP wifi, ça marche bien en POE comme vous demandez (en fonction de l'AP évidemment).

Prévoir un AP à chaque étage qui couvre bien tout l'étage, au cas où vous auriez oublier une prise réseau.

Bonne chance

Cliquez pour agrandir...

les câbles pour les AP dans le plafond c'est vraiement le truc que tout le monde oublie et qui est hyper utile.

En même temps, tu les mets au sol, ou il y a déjà des prises, ça va tout aussi bien...

On est pas non-plus dans des bureaux qui bougent dans le temps et ou ça risque de gêner... il y a peu de risque que quelqu'un y touche/le débranche au détriment des autres.

Oublies les prises téléphoniques, c'est dépassé. On utilise le smartphone en sip au pire.

Au plus tu mettras de câble ethernet en attente, au mieux c'est. Après c'est vraiment chronophage et coûteux si tu prends du câble en gaine tout fait. Les techniques sont les endroits les plus importants à câbler en ethernet.

Il y a des poe passifs qui sont des injecteurs. Donc prévoir un max de prises et d'aération.

Le matériel ethernet tu vas le remplacer après 10ans. Ne met pas trop d'argent si tu n'as pas les moyens...

Le cat6 standard non blindé convient à 95% des futurs besoins pour bien des années. A toi de voir tes finances. Il faut juste bien vérifier que le câble est 100% cuivre sans aluminium dans les conducteurs (important pour le poe).

Il faut éviter de mettre trop près les câbles électriques des câbles de données. Mais ils seront toujours à un moment ensemble... Franchement, personnellement je n'y vois pas d'inconvénient mais c'est parfois une hérésie pour certains. Les câbles tv et autres du genre sont des câbles de données, et on peux les rassembler sans soucis.

Si tu veux dépenser un peu d'argent dans ton réseau, à ta place je prendrais d'abord une bobine de bon câble blindé pour câbler au plafond des ap wifi. C'est vraiment pas pour tout de suite mais c'est le seul endroit où on risque d'avoir besoin du 10gbits quand on aura des connexions internet adaptées...

Merci pour les retours
