Créer son réseaux , nas , brassage, switch etc ...

Dans le forum Cables UTP, TV, SAT - par Hiboux le 22 Décembre 2018

  1. Elbabaw

    Elbabaw 33 ans,

    Ici en l'occurrence je parlais du Backup, pas du stockage local. ;)

    Elbabaw , 26 Décembre 2018
    #81
  2. Tout ce que j'avais dans le temps sous forme papier et qui est scanné. dossiers médicaux, photos, contrats, assurances, études, bref tout ce qui me prendrait trop de temps à reconstituer en cas de vol ou d'incendie.

    benoki , 26 Décembre 2018
    #82
  3. Hiboux

    Hiboux 38 ans, Hainaut

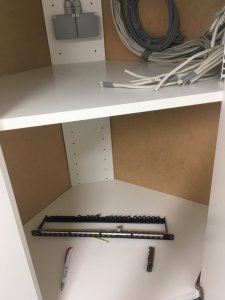

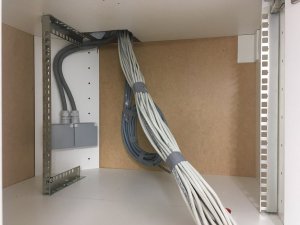

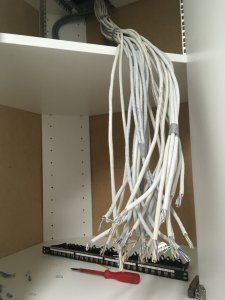

    Bon re à tous voilà ça avance un peut , n ai commandé du Matos et je l ai reçu de la semaine . J ai commencé à la monter.
    Je vous met quelques photos de mon rack maison .
    J aurai juste une petite question .
    Sur mes keystone ou je dois mettre mes paire il y a un emplacement . Ou je peut soit mettre la paire orange / orange blanc ou vert / vert blanc . Je suppose que c est pour faire soit un croisé, soit un droit .ici si j ai bien compris des prises réseaux Niko vers le patch , c est bien en droit ? J ai un numéro pour chaque borne . Quelqu un connais la numérotation pour un câble droit ? ( je vais regarder sur Google aussi ) mais c est pour avoir une double info pour être sur de pas câbler à l envers . D7BCEAB9-E2BB-47AA-9EB0-A8B3468913CF.jpeg AB7AB870-2D99-4666-9054-C37FC0892454.jpeg A8CD67CC-BDDC-42F2-A910-698A994C7423.jpeg 0969EAB1-ABEF-4542-A058-FF1EC196D8D3.jpeg 7EA9B53A-5EB0-40EF-8922-328C4B30807F.jpeg E4597592-D6E1-45FC-9A69-0323598D6D0D.jpeg 5FAEBC30-1387-4EA6-98FC-431BFEEB65CB.jpeg 6FCD15FA-CAB3-4294-BF63-EA09954E9506.jpeg 83207B9A-8E06-4819-9C6A-D167A4F9DD3B.jpeg

    Hiboux , 5 Janvier 2019
    #83
  4. keeper

    keeper 38 ans, Luxembourg

    ton armature m’intéresse

    je cherche un truc simple comme ça en fait

    tu as la référence ?

    keeper , 5 Janvier 2019
    #84
  5. Hiboux

    Hiboux 38 ans, Hainaut

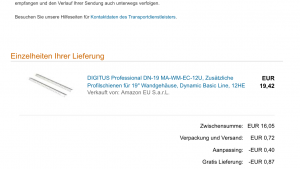

    Tu parles des rails , rack ? Je les ai trouvé sur amazone.de . 20€ pour deux rail de 12 u avec des vis . Ils s’agit en fait de rails complémentaires pour une marque d armoire . Je les ai recouper en 7,5u ( la dimension du haut de l armoire jusque la planche) et les morceaux que tu vois en retour sont les chutes que j ai assemblé pour pouvoir fixé celle du milieu( dans le vide ) , l autre fixé sur le bord de l armoire . Je trouvais quand même le prix un peu cher mais je voulais pas chipoter avec d autre cornières pas prévue pour . N ai acheté aussi des vis rack (5€) pour 50 , très pratique elle vienne se clipser dans les carrés. 63E21635-715F-4ABF-BB1C-F7D071E6865D.png

    Hiboux , 5 Janvier 2019
    #85
    @lex aime ça.
  6. Hiboux

    Hiboux 38 ans, Hainaut

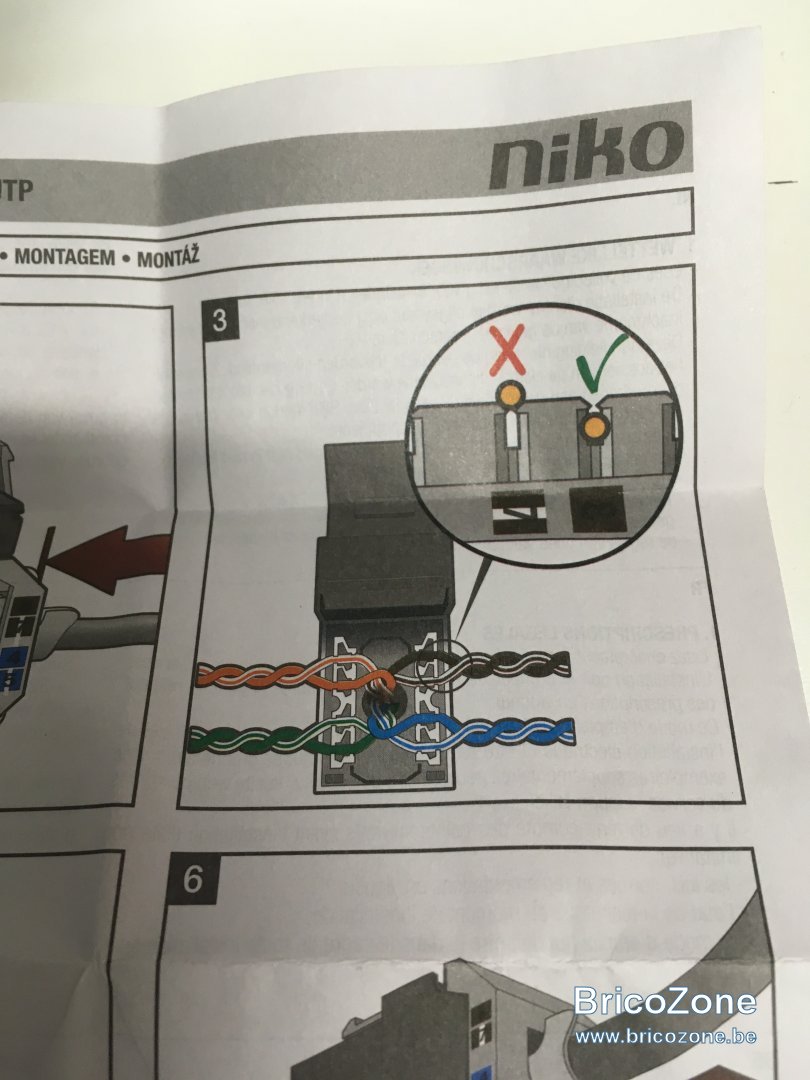

    Apparement il y a deux sorte de câble droit. Chez Niko c est ceci(voir photo). Donc je vais câbler comme pour mes prises.


    Hiboux , 5 Janvier 2019
    #86
  7. Hiboux

    Hiboux 38 ans, Hainaut

    1orange/blanc
    2 orange
    3 vert /blanc
    4 bleu
    5 bleu/blanc
    6 vert
    7 brun/blanc
    8 brun

    Dernière édition: 5 Janvier 2019
    Hiboux , 5 Janvier 2019
    #87
  8. keeper

    keeper 38 ans, Luxembourg

    tu est en T568B (la plus courante)
    l'autre c'est du T568A

    l'important est que tout soit cablé pareil par contre Niko fait les 2 sur ces appareils

    keeper , 5 Janvier 2019
    #88
    Hiboux aime ça.
  9. Hiboux

    Hiboux 38 ans, Hainaut

    Merci

    Hiboux , 5 Janvier 2019
    #89
  10. Hiboux

    Hiboux 38 ans, Hainaut

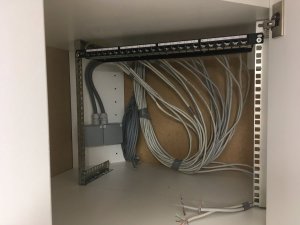

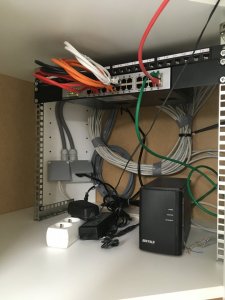

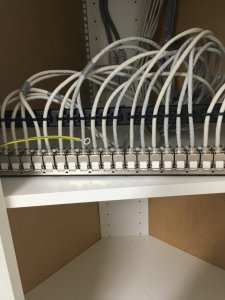

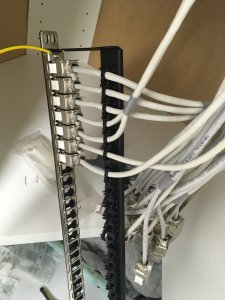

    Bon voilà le plus gros est fait . Petit soucis je devais retirer un câble adsl et le type m q filer rj45 , donc j ai pas su mettre ma bbox dans l armoire. Et je pense que je me suis trompé ou peut-être eux dans la commande de mes cables réseau .Ils font 50 cm et je pense avoir commandé normalement de 25 cm. Voilà quelques petites photos . 89700676-84AD-4D1E-A752-4E53C56791B0.jpeg 5815A0C9-D403-413B-AA92-B92B9A660875.jpeg 3A038EC0-B3C9-4BB7-AFF2-698A06A17080.jpeg 7C340C59-CB37-403A-9A27-B00D11710675.jpeg

    Hiboux , 5 Janvier 2019
    #90
    eljub, @lex, Byron et 1 autre personne aiment ça.
  11. fafalili

    fafalili Liège

    Super bien réaliser peux être prévoir une grille de ventilation

    fafalili , 6 Janvier 2019
    #91
    Hiboux aime ça.
  12. Hiboux

    Hiboux 38 ans, Hainaut

    Merci oui j’aurais aimé mettre un petit ventilateur de PC coupler un thermostat.Mais ce que j’ai trouvé était trop cher

    Hiboux , 6 Janvier 2019
    #92
  13. Veaullus

    Veaullus 35 ans, Liège

    Des liens de ce que tu as pris en patch et switch ? :grinning:

    Veaullus , 6 Janvier 2019
    #93
  14. Hiboux

    Hiboux 38 ans, Hainaut

    Bah rien de transcendant, j ai été chez big tower, il n en proposais que un mais pas de stock , un dlinks . Et chez mediamarkt, il l avait aussi mais 10 euros plus cher . Je me suis dit pour du domestique et pour un amateur pas besoin de trop monter dans les tours

    Hiboux , 6 Janvier 2019
    #94
  15. Hiboux

    Hiboux 38 ans, Hainaut

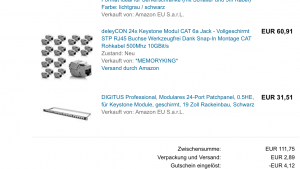

    DC710D61-8808-428C-A602-E8676026CCAC.jpeg BED541C7-414B-4408-8BD3-6A29EF9F627A.png

    Hiboux , 6 Janvier 2019
    #95
    Veaullus et fafalili aiment ça.
  16. Byron

    Byron 35 ans, Hainaut

    C'est sympa cet espace home made, les prises étanches m'ont bien fait rire même si j'imagine qu'il s'agit d'un reste d'une activité antérieure :)

    Byron , 6 Janvier 2019
    #96
    Hiboux et @lex aiment ça.
  17. Hiboux

    Hiboux 38 ans, Hainaut

    :rolleyes:C est pour quand je vais nettoyer le switch au karcher

    Hiboux , 6 Janvier 2019
    #97
    fafalili aime ça.
  18. Byron

    Byron 35 ans, Hainaut

    :p

    Byron , 6 Janvier 2019
    #98
  19. Dodo la saumure

    Dodo la saumure 28 ans, Hainaut

    Par contre, une question me trotte l'esprit. Pourquoi ne pas avoir rajouté de câble coax en même temps que tu passes l'ensemble des rj45? Imagine, tu souhaites à un moment, passer par le satellite, la TNT ou encore changer de FAI.

    Dodo la saumure , 10 Janvier 2019
    #99
    Hiboux aime ça.
  20. Hiboux

    Hiboux 38 ans, Hainaut

    :cool::cool::cool:Ah ah , surprise , le coax est juste derrière, c est les câbles gris attachés ensembles. Mais je n ai pas encore mit les embouts , c est pas prioritaire mais je vais mettre l ampli voo des que j ai le temps . J ai un coax qui remonte vers chaque point télé possible :cool::cool::cool:

    Hiboux , 11 Janvier 2019
