Repéré L1,L2,L3 sur le tableau. 3x400v

Bonjour à tous.

Nous avons refait l'électricité de la maison l'an passé, dans la rénovation nous avons prévu une prise pour la cuisinière en triphasé 3x400v.
Je viens de recevoir la cuisinière .

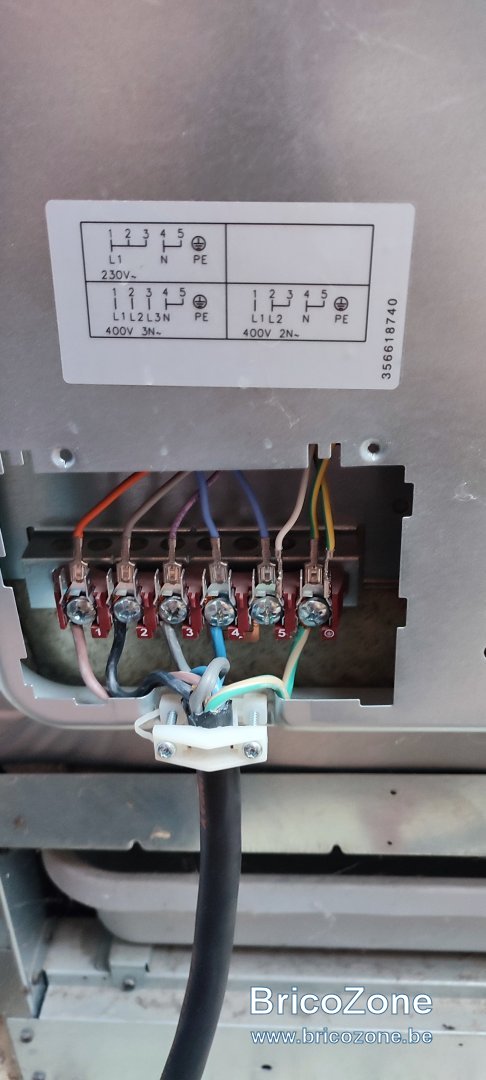

Je repère sur la cuisinière les phases L1 en rouge , L2 en gris L3 en violet , le neutre en bleu, la masse en jaune/vert. ( c'est correct ?)

Je prépare mon câble un 5g4, je regarde sur le net et trouve le code L1 en marron, L2 en noir L3 en gris, le neutre en bleu, la masse en jaune/vert. ( correct aussi ?)


Jusqu'à là si je comprends bien c'est, le fil marron sur le fil rouge, le fil noir sur le fil gris et le fil gris sur le fil violet ( tiens ça me rappelle quelque chose) ?
( toujours correct ?)

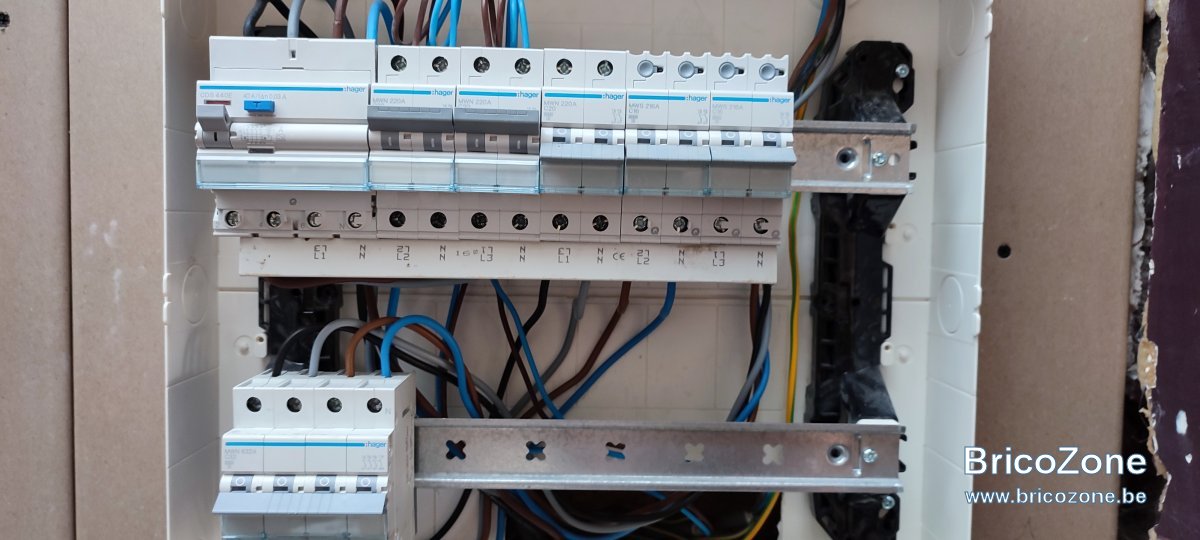

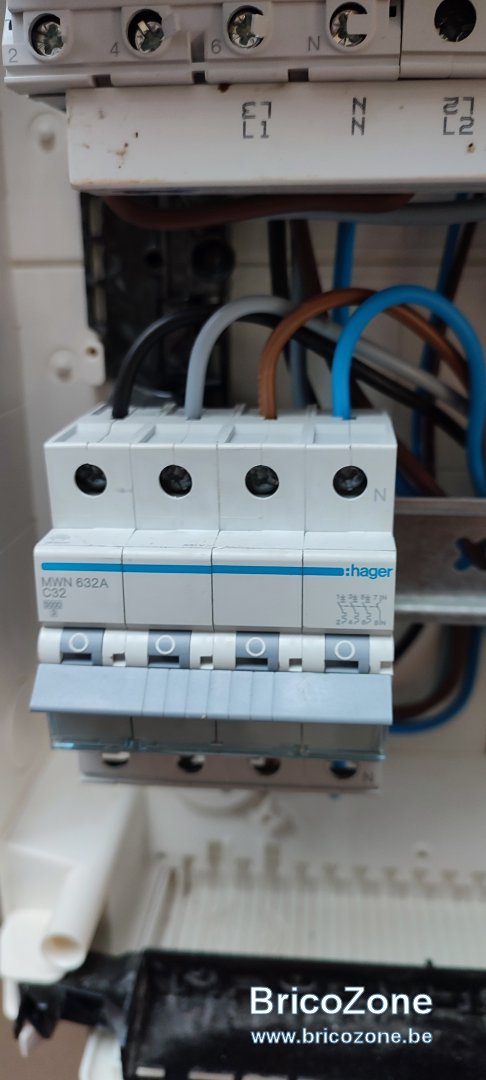

Je regarde sur mon disjoncteur et là je sèche un peu , j'ai l'impression que je fait totalement fausse route, ce serait pas plutôt,
L1 noir , L2 gris , L3 marron ? Je ne trouve absolument rien sur l'ordre de phase,... si il y a un ordre?

Autre petites questions,
J'ai compris que si l'on inverse L2 et L3 le moteur électrique tourne à l'envers, mais dans le cas d'une cuisinière ? Ça fait quoi? Ça décuit les aliments ?

L2 et L3 peuvent donc être inverser , que se passe-t-il si on inverse L1? Boum?

Voilà d'avance, merci de votre temps et de vos réponses .

Bonjour, quel pays ?
France et Belgique ont des distributions différentes

Oui pardon en effet, je suis en Belgique

On s'en fout tant que le neutre est au neutre.

L'ordre des phases a une importance pour les moteurs sinon il ne faut pas s'en inquiéter ;-)

Le courant n'a pas de couleur. Tant que le neutre et la terre sont à leur place, ça doit marcher.

Bonjour, merci à tous pour vos réponse et réactivité .

Ok donc si je comprends bien un moteur rotatif triphasé tourne suivant l'ordre des phases ?
Tandis que les phases de ma cuisinière vont alimenter ( j'invente) L1 le four L2 la grosse taque et L3 les autres taques?

Désolé, j'aimerais essayer de comprendre un peu mieux le fonctionnement de tout ça

Oui pour la cuisinière, on sera plus dans une répartition des phases ;-)

de toutes façons, si tu te trompe dans l'ordre des phases, au lieu de chauffer, ça va congeler, alors tu t'en rendra vite compte
1/2schell

Ok .

Mais du coup pour un moteur rotatif ce qui donne le " tempo"? Un bidultruc dans le moteur même ?
( je pensais que ça venait directement du disjoncteur) .

merci à tous

omega.067: c'est pratique ça une cuisinière congélateur

vincentz a dit:

Ok .

Mais du coup pour un moteur rotatif ce qui donne le " tempo"? Un bidultruc dans le moteur même ?
( je pensais que ça venait directement du disjoncteur) .

merci à tous

Cliquez pour agrandir...

Si tu regardes ton moteur plus attentivement il y a 3 bobines à l'intérieur; chacune étant entrainée par une phase !

Oui mais alors, quid d'une alimentation monophasé (qui comporte en réalité 2 phases ) ? Dans ce cas, tu as un condensateur placé directement sur le moteur simulant la 3e phase comme pour les moteurs de machine à laver le linge ;-)
