Branchement cuisiniere électrique 3fils

F

FERABETON

• 24 Août 2024

• #1

Bonjour,

Je viens d'emmenager dans un nouvel appartement. J'ai lu plusieurs posts pour brancher une cuisiniere 5 fils sur une prise 3 fils mais je n'ai rien trouvé pour le contraire. Le cable de ma cuisinière a 3 fils ( 1 vert/jaune de terre, 1bleu, 1 marron) et ma prise murale à 5 fils ( 1 vert/jaune de terre, 2 noirs, 1 bleu, 1 marron).

J'ai cru comprendre que les fils noir et marron étaient des fils de phase comme les fils rouge.

Faut il donc raccorder dans un bornier les 2 fils noir et le fil marron de la prise murale avec le fil marron du câble de la cuisinière , fil bleu prise murale avec fil bleu cuisinière et fil vert/jaune cuisinière avec fil vert/jaune de la prise murale ?



Cory

• 24 Août 2024

• #2

Bonjour,
Comme souvent il manque des détails
C'est comme aller chez le toubib et simplement lui dire "ça vas pas"
-Tension secteur
-Système de distribution
-Schéma fourni ou se trouvant sur la cuisinière
-Calibre du disjoncteur de cette ligne
-...
Des photos sont toujours un plus.



perenoel123

• 24 Août 2024

• #3

FERABETON a dit:

Bonjour,

Je viens d'emmenager dans un nouvel appartement. J'ai lu plusieurs posts pour brancher une cuisiniere 5 fils sur une prise 3 fils mais je n'ai rien trouvé pour le contraire. Le cable de ma cuisinière a 3 fils ( 1 vert/jaune de terre, 1bleu, 1 marron) et ma prise murale à 5 fils ( 1 vert/jaune de terre, 2 noirs, 1 bleu, 1 marron).

J'ai cru comprendre que les fils noir et marron étaient des fils de phase comme les fils rouge.

Faut il donc raccorder dans un bornier les 2 fils noir et le fil marron de la prise murale avec le fil marron du câble de la cuisinière , fil bleu prise murale avec fil bleu cuisinière et fil vert/jaune cuisinière avec fil vert/jaune de la prise murale ?

Cliquez pour agrandir...

Sans savoir de type de distribution mono,triphasé c est difficile d etre certain.Voir le disjoncteur qui protège la ligne si c est un mono ou triphasé. MAIS sûrement pas mettre les deux fils noir et le marron ensemble.



F

FERABETON

• 25 Août 2024

• #4

Aucune idée triphasé ou mono.

Voici des photos :

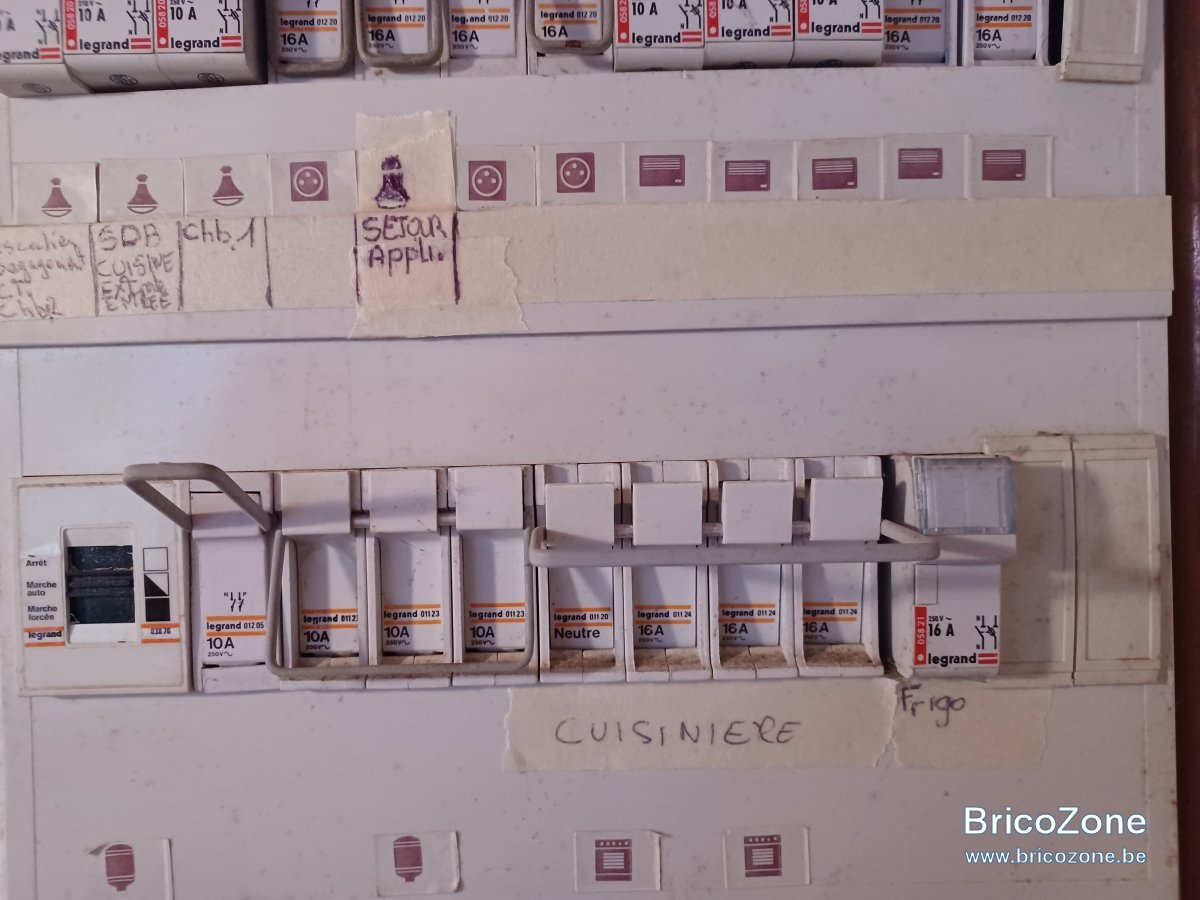

du tableau

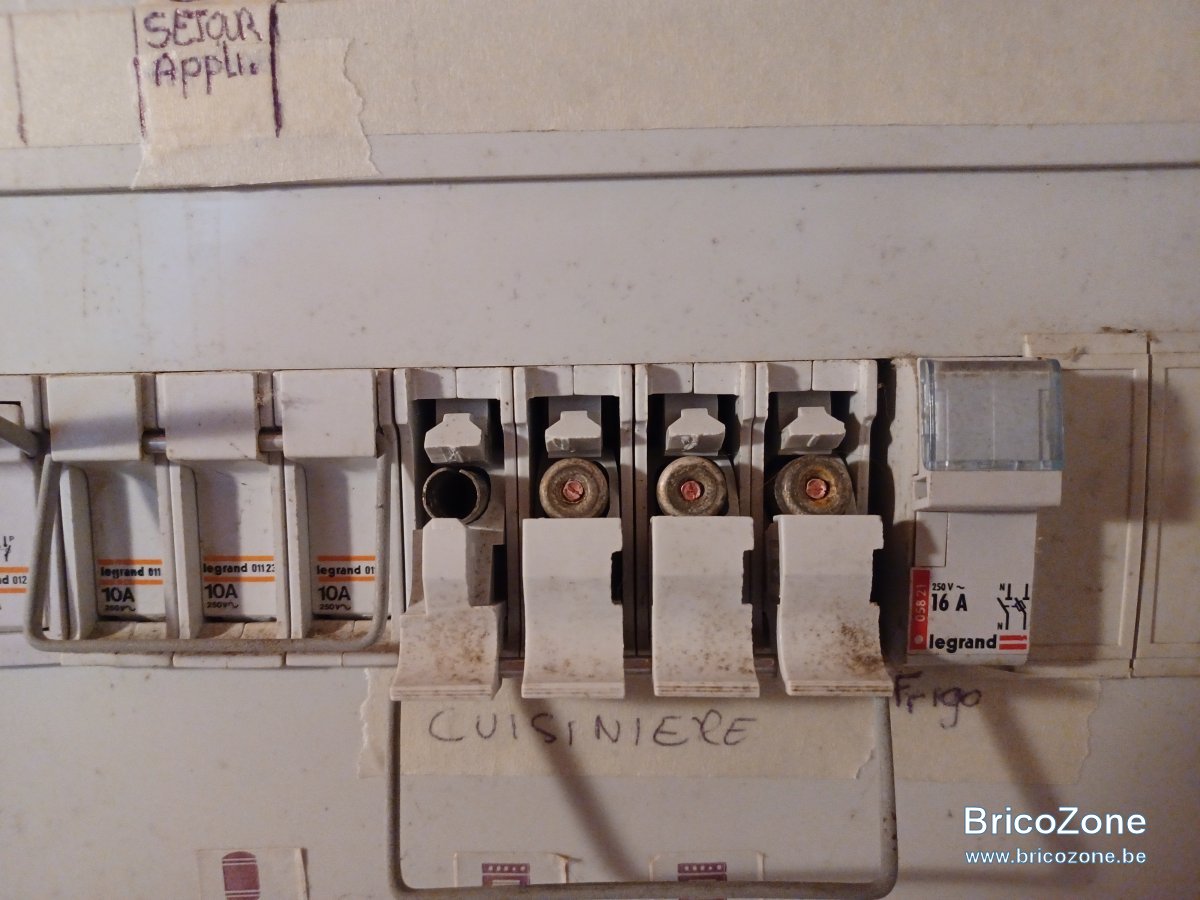

La ligne cuisinière est protégée par 4 porte fusibles comprenant 3 fusibles de 16A et un neutre

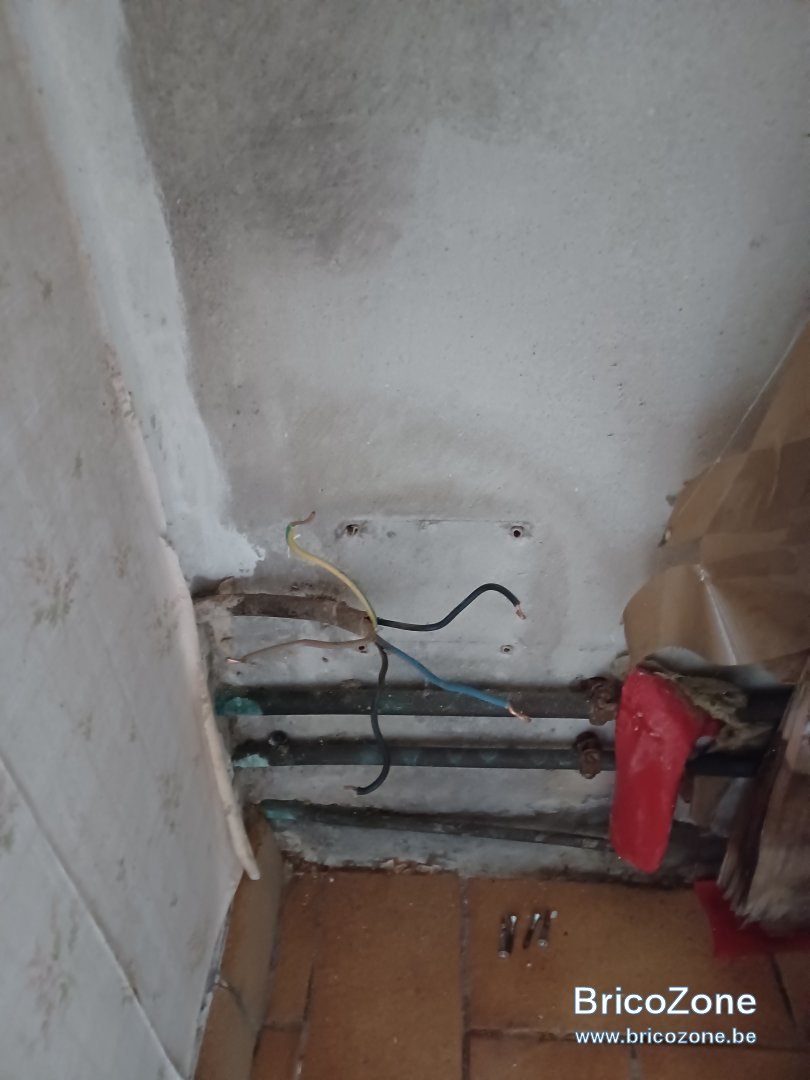

Du câble qui arrive dans la prise

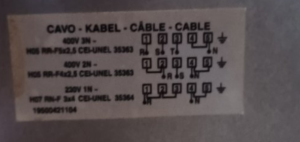

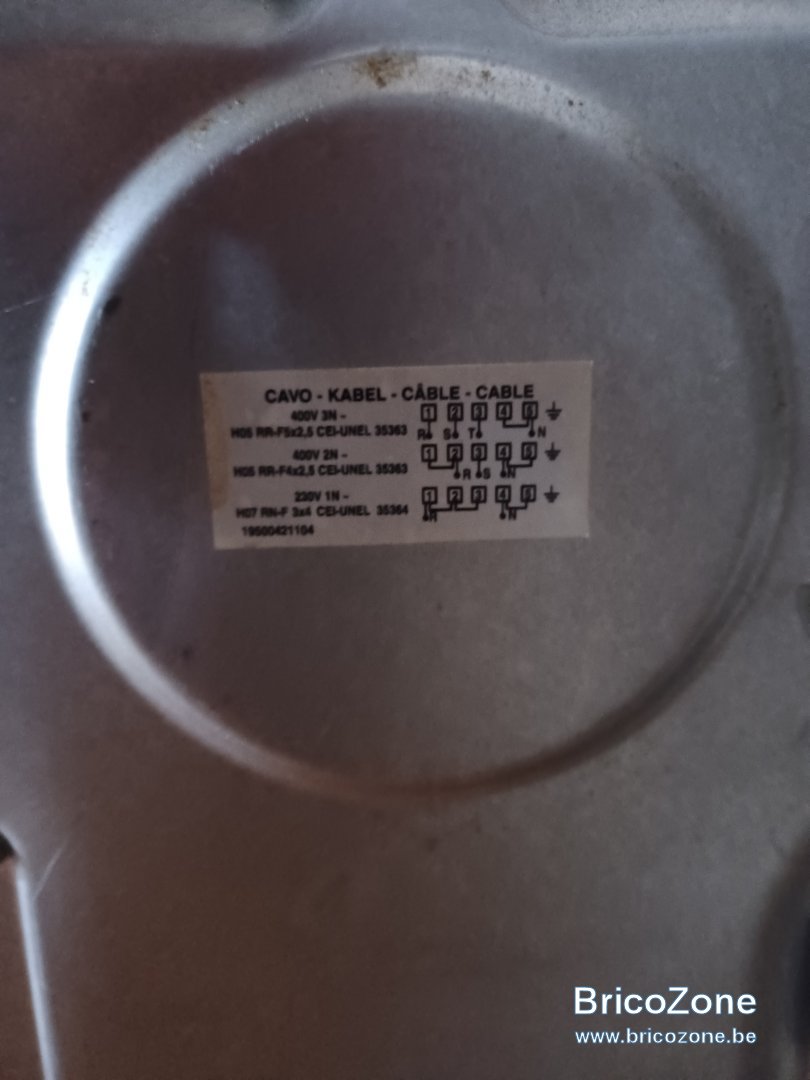

Du schéma de la cuisinière



Cory

• 25 Août 2024

• #5

Avant tout, remplacez ces fusibles par des disjoncteurs.
Surtout le bloc fusible de la cuisinières et autre circuit triphasés.
Si vous êtes en 3x400V+N si un fusible fond vous risquez d'envoyer du 400V ou il ne faut pas avec les dégâts possibles.



F

FERABETON

• 25 Août 2024

• #6

Oui c'est ce que je pensais dans mon ancien logement il me semble qu' il y avait un seul disjoncteur en 32A pour la cuisinière.



F

FERABETON

• 26 Août 2024

• #7

Je viens de vérifier les fusibles pour la prise cuisinière, ils font chacun 16A 250V, donc si je comprend bien je suis en 3x250V+N ?
Faut il que j'achète 3 disjoncteurs de 16A de 250V avec un neutre ? Ou suffit-il que je remplace les 3 fusibles+neutre par un disjoncteur de 32A ?



Cory

• 26 Août 2024

• #8

Le voltage indiqué sur les fusibles ne sont que des indications techniques mais pas sur la tension secteur.
Il faut remplacer par un disjoncteur monobloc et non des sections séparées.



F

FERABETON

• 27 Août 2024

• #9

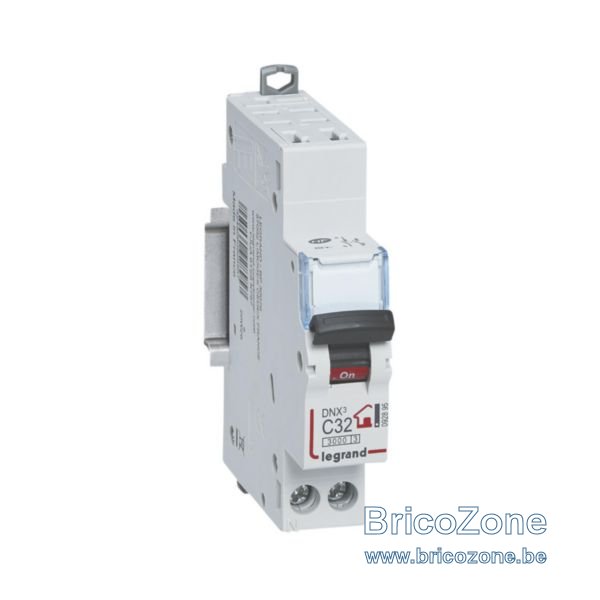

Quand vous me dite de remplacer par un disjoncteur monobloc, je pense que c'est un disjoncteur 32A voir photo jointe ?



Cory

• 27 Août 2024

• #10

Monobloc c'est 1 bloc, pas plusieurs.

3 phases plus une borne "N"



BG1000

• 27 Août 2024

• #11

Il faut qu'en cas de défaut sur un pôle tous les 4 pôles soient coupés.



F

FERABETON

• 27 Août 2024

• #12

Ok donc en fait la même chose qu'actuellement mais en disjoncteurs au lieu de fusibles.

Donc cela très bien et par contre concernant mon problème initial, j'ai 5 fils (si j'ai bien compris) correspondant aux 3 phases + neutre et la terre qui arrive dans la prise cuisine. Comment les raccorder à ma cuisinière qui elle a que 3 fils (phase, neutre et terre).

J'ai pensé tout simplement faire de la façon suivante : terre prise/terre cuisinière
neutre prise/neutre cuisinière
1 des 3 phases prise/phase cuisinière .
Puis les 2 phases restantes isolées avec des wago.

Qu'en pensez vous ?



Cory

• 27 Août 2024

• #13

Et les réponses au #2 ?



F

FERABETON

• 27 Août 2024

• #14

Désolé mais je ne comprends pas votre reponse qui semble être une question "Et les réponses au #2 ?" .



Cory

• 27 Août 2024

• #15

Bhein, voir la réponse au #2 que je reprend ici :

Cory a dit:

Bonjour,
Comme souvent il manque des détails
C'est comme aller chez le toubib et simplement lui dire "ça vas pas"
-Tension secteur
-Système de distribution
-Schéma fourni ou se trouvant sur la cuisinière
-Calibre du disjoncteur de cette ligne
-...
Des photos sont toujours un plus.

Cliquez pour agrandir...



Elbvarto17

• 27 Août 2024

• #16

Si le schema que vous avez fourni est celui de votre cuisinière,



Si vous êtes en 3N400, c'est le schéma 1, mais vous devez changer le cable entre la boite et la cuisinière.
Si vous êtes en 3X230, c'est le schéma 2, mais vous devez changer le cable entre la boite et la cuisinière.
Si vous êtes en 2*230, c'est le schéma 3, vous conservez votre cable.



flashman

• 27 Août 2024

• #17

C'est en France, pas de 3x230V.......


On suit le schéma 1.

Attention, le raccordement doit se faire dans une boîte ad-hoc.



Il faut remplacer le câble de la taque par un 5G2,5 souple et suivre le schéma 1.

Si tri, on branche la cuisinière en tri, certainement pas en mono.



F

FERABETON

• 27 Août 2024

• #18

Merci à vous trois pour votre aide.

Voici les informations demandées par Cory en début de ce poste, informations fournies par le distributeur d'énergie.
Tension secteur : 230 # 380v
-Système de distribution : triphasé
-Schéma fourni ou se trouvant sur la cuisinière (voir dernières photo du # 4)

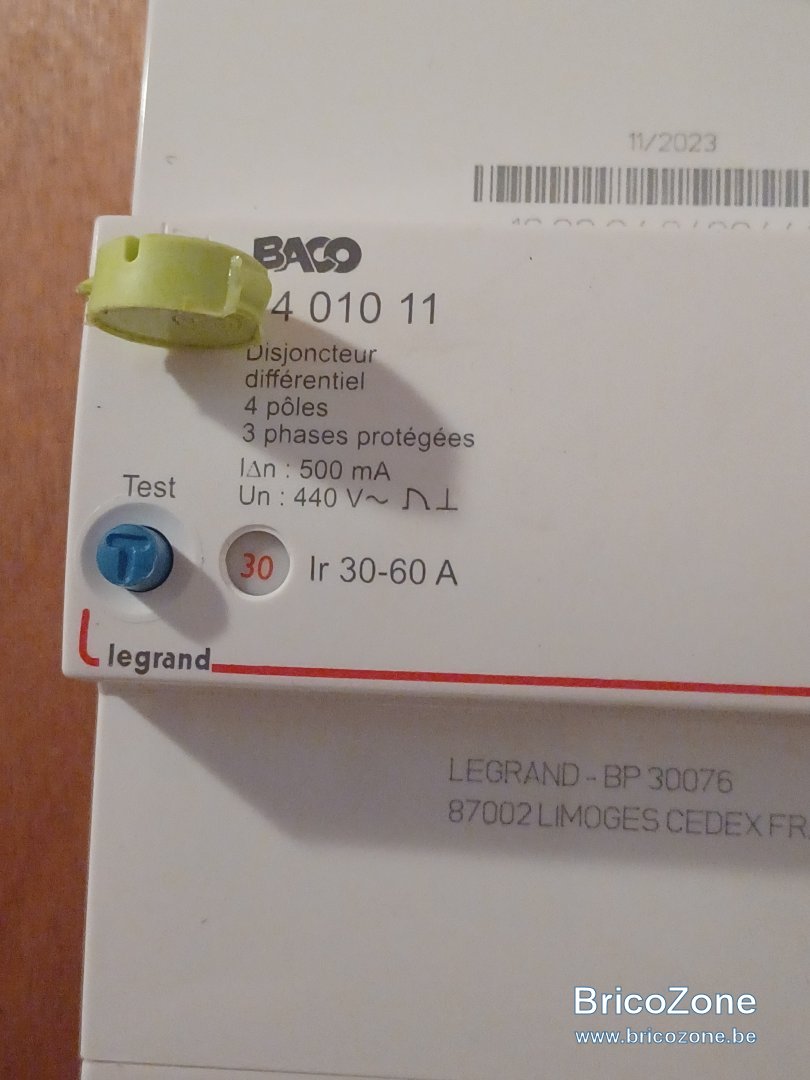

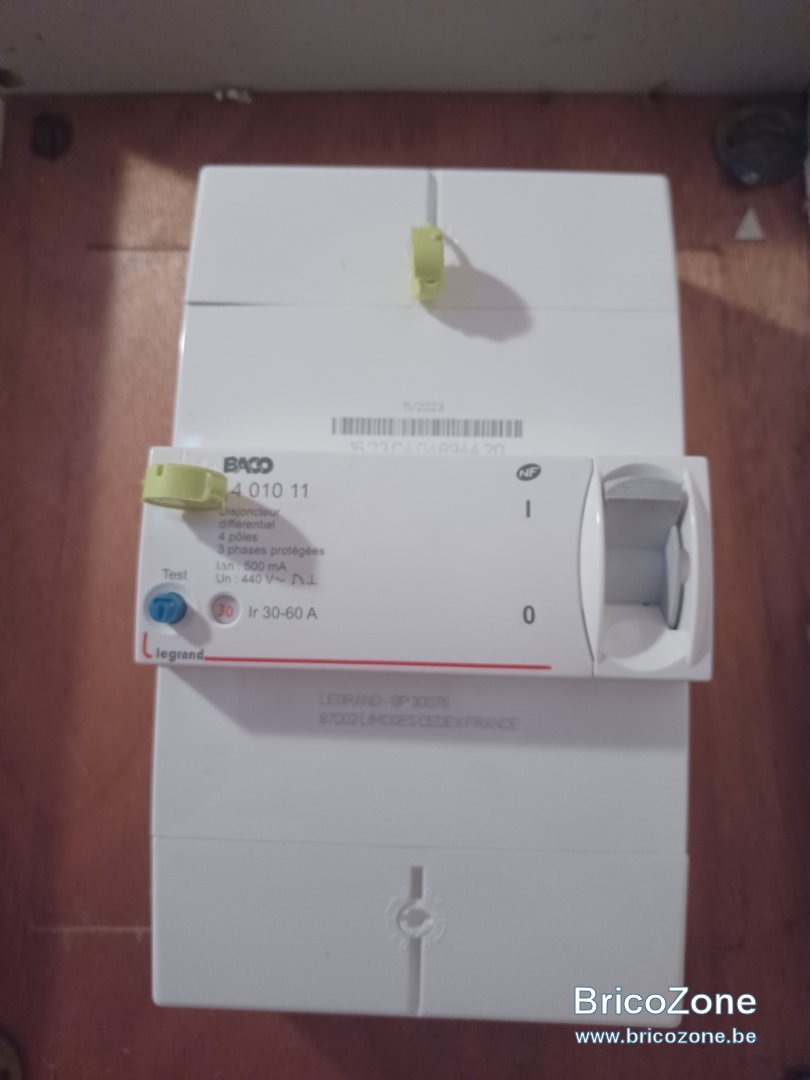

-Calibre du disjoncteur de cette ligne : 30 (voir photo ci joint du disjoncteur principal installé par le fournisseur d'énergie.

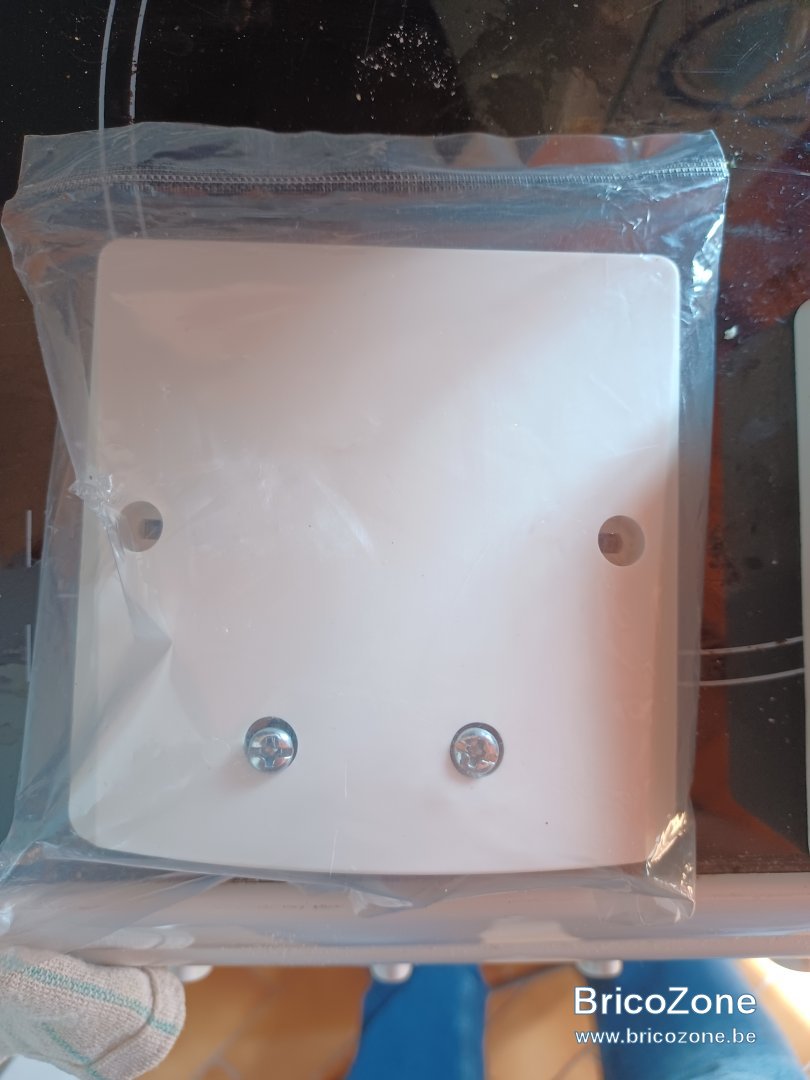

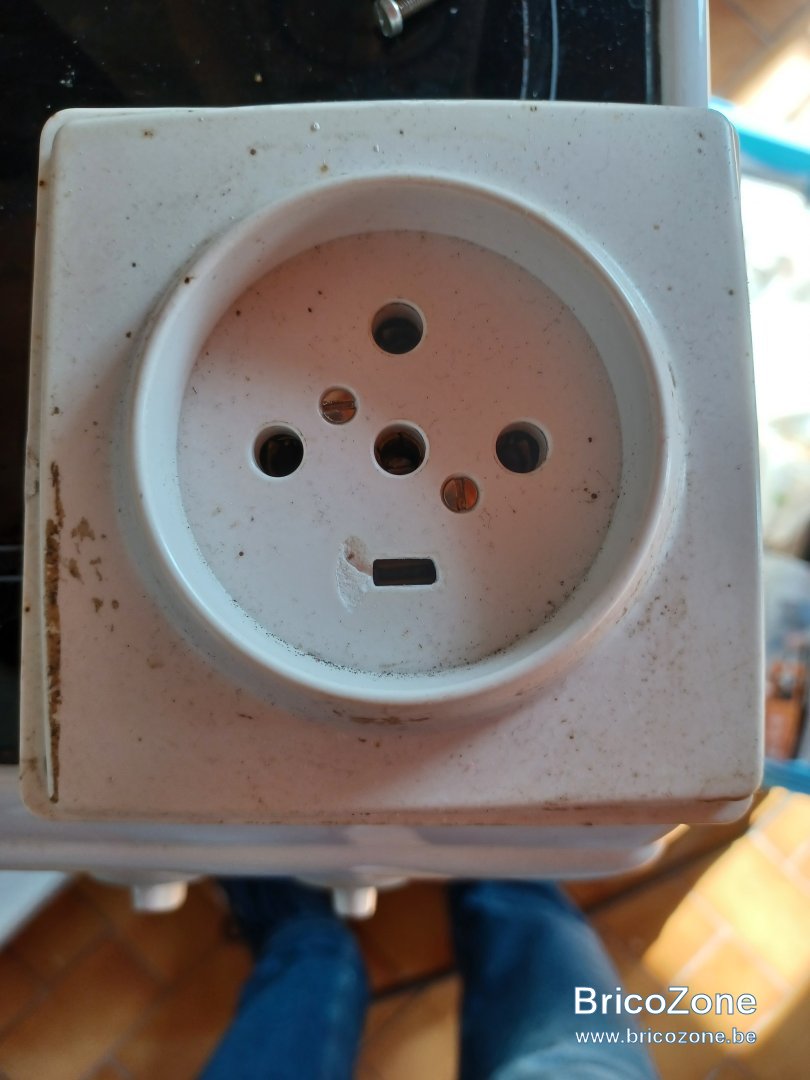

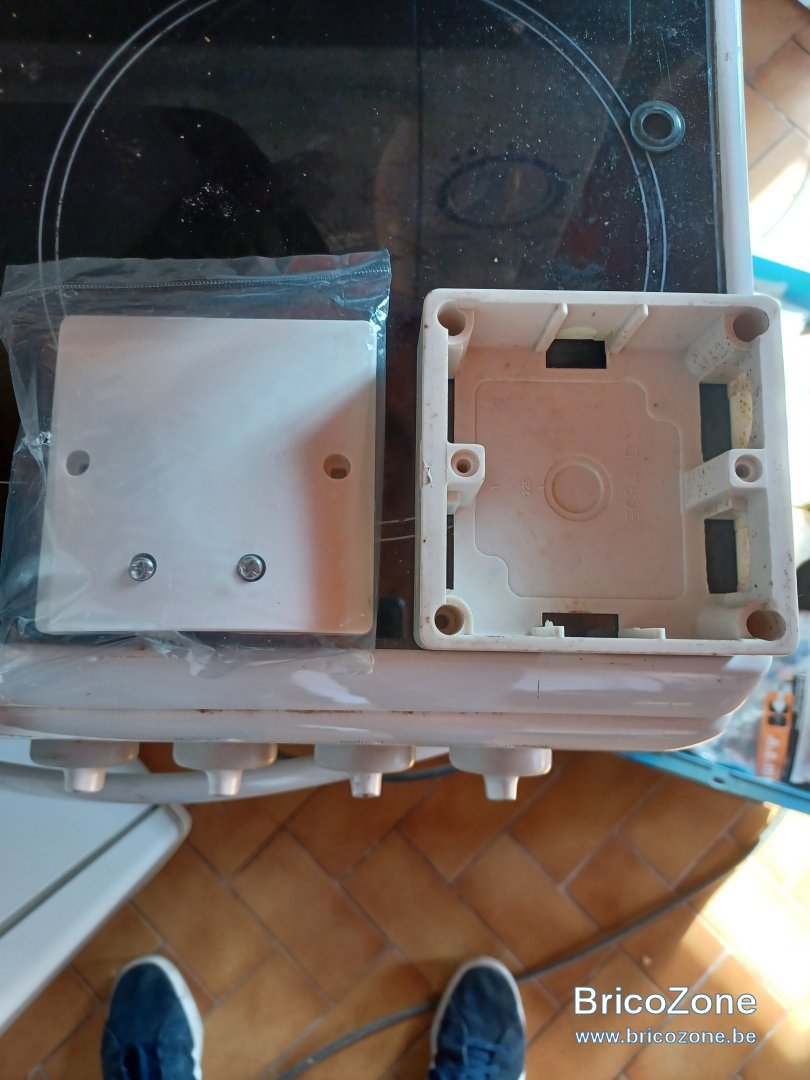

Concernant la recommandation de Flashman pour la boîte de raccordement conforme à ce dernier, voici la photo de la prise qui était en place initialement. Au magasin de bricolage on m'a conseillé plutôt que de mettre au câble cuisinière une prise mâle correspondant à la prise de supprimer la prise de la boite et de raccorder les fils avec des wagos puis de refermer avec un couvercle spécifique (voir photo).

Voilà je pense avoir apporté les informations nécessaires.



flashman

• 27 Août 2024

• #19

La boîte et wagos conviennent (bien prendre des wagos à pinces (fil souple)).

Maintenant, comme déjà dit, il faut un 5G2,5 souple de la taque à la boîte.



F

FERABETON

• 28 Août 2024

• #20

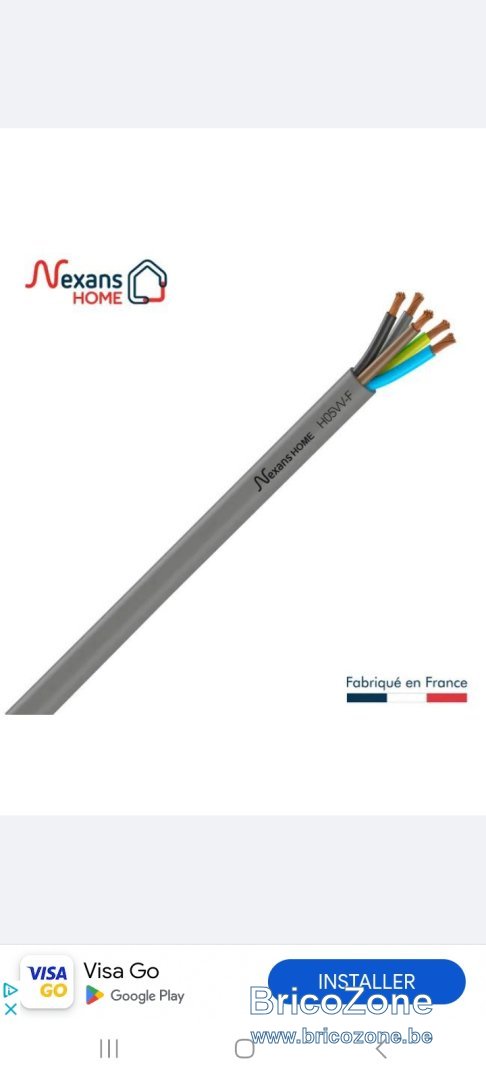

Je vais aller chercher un câble souple 5G2,5 ci joint la photo de ce qui m'a été proposé au magasin de bricolage.

Le code couleur du câble ne correspond pas exactement au code couleur de l'installation existante à savoir :
Instalation existante 1)vert/jaune=terre
2) bleu=neutre
3) marron=phase ?
4) noir=phase ?
5)noir=phase ?

Câble souple 5G2,5 1)vert/jaune=terre
2) bleu=neutre
3) marron=phase ?
4) noir=phase ?
5)gris=phase ?

Il me semble avoir lu que les couleurs marron grise noire et rouge correspondent à la phase donc je pense que dans mon cas le fil gris peut etre raccordé au fil noir ???
