Retour sur abri de jardin Gardenas 3703

Dans le forum Abords, allées, jardin - par Nustu le 5 Août 2019

  1. Nustu

    Nustu 31 ans, Luxembourg

    Comme promis un petit retour sur l'abri de jardin Gardenas 3703 acheté via Hubo :

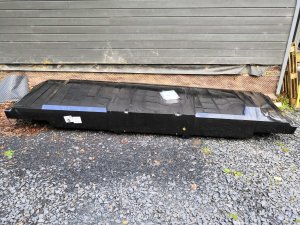

    12/07 : Livraison

    Comme conseillé, je l'ai déballé et couvert lors de pluie.

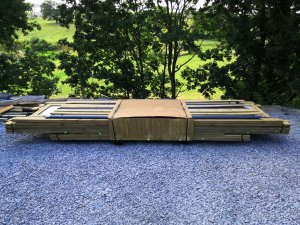

    IMG_20190712_074014-2560x1920.jpg IMG_20190717_174555-2560x1920.jpg

    Ayant pris l'option autoclave, le bois est encore un peu humide, mais je m'attendais à bien pire. Voulant le monter dans les 10 jours, ça ne devrait pas poser problème.

    Attention cependant, il y a un sachet plastique comprenant les petites pièces de bois qui supporteront la rive de toit, dans lequel elles baignent littéralement dans le produit autoclave.

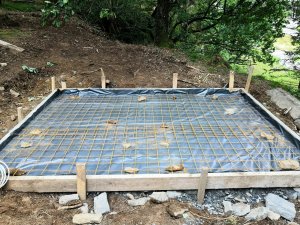

    15/07 : Dalle béton

    La dalle fait 4x3m. Sur les 4m, les bois dépassant de l’emboîtement sont dans le vide. J'aurais pu réduire la profondeur pour avoir le même effet sur la largeur de l'abri, mais j'ai préféré garder une dimension ronde, et la toiture couvre de tout façon la surface.

    J'ai prévu un simple 5G2.5 pour une lampe et une prise. Une seconde gaine avec tire-fil est en attente, sans plan particulier pour le moment, l'abri étant destiné dans un premier temps à du stockage.

    Faisant également une dalle de répartition (≃4m³) sur la micro-station devant la maison, on a fait venir directement une toupie.
    L'emplacement de la dalle n'étant pas accessible au camion, on a acheminé le béton avec un petit chargeur Weidemann. 4 trajets et c'était réglé.

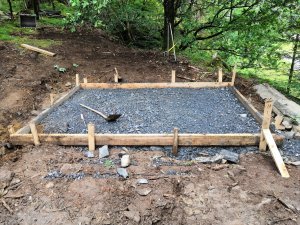

    IMG_20190713_095730-2560x1920.jpg IMG_20190715_113232-2560x1920.jpg IMG_20190716_175224-2560x1920.jpg

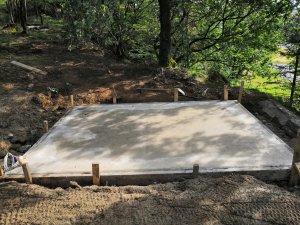

    On a ensuite "lissé" avec un tube PVC au bout d'un manche. Résultat nickel.

    La différence de couleur sur les bords vient du fait que j'ai taloché pour faire un chanfrein tout le long.


    18-19/07 : Traitement avant montage

    Pour une protection optimale, je pensais mettre 2 couches de protection sur tous les éléments.
    Le bois n'étant pas sec, par précaution nous n'avons mis qu'une couche pour être sur de pouvoir tout emboîter.
    Seuls les éléments de toitures, "lisses" basses et hautes, planches de rive, fenêtre et portes ont été traités 2 fois avant montage.

    L'opération aura tout de même pris 2 jours (à la brosse, seul avec l'aide de ma femme durant 1/2 journée).
    J'avais clairement sous-estimé cette étape plus pénible que prévue.

    La 2eme couche sur le reste sera mise une fois le tout monté.


    20-21/07 : Montage

    Malgré le fait que les bois n'étaient pas sec, le montage s'est bien déroulé. Je pense que la deuxième couche de protection n'aurait pas posé problème.

    Prévoir une planche martyre (avec une rainure). Par chance, j'en avais une qui traînait dans l'ancien abri de jardin. Elle a bien morflé.

    Comme conseillé, j'avais trié les pièces par paroi et mis à proximité des dites parois ce qui fait gagner beaucoup du temps.

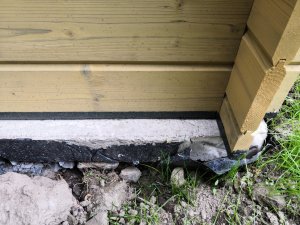

    Pour les bois en contact avec la dalle, j'ai collé une bande bitumeuse. J'ai acheté ceci, 150mm de large que j'ai coupé en deux. Une merde à couper. A refaire je paie plus cher pour avoir deux rouleaux de 75mm.


    Pour l'ancrage dans la dalle, j'ai commandé le kit anti-tempête de Gardenas. Bien re-vérifier l'équerrage avant de fixer l'abri. Pour la lisse basse avant, à couper pour la porte, je n'ai utilisé qu'une équerre du côté de la fenêtre. Du côté du coin de l'abri, l'équerre du kit anti-tempête suffit.

    Rien de spécial pour l’emboîtement, si ce n'est que comme il fallait s'en douter, les bois n'étant pas secs, je me suis retrouvé avec un espace de 2cm entre la lisse haute du fond et l'avant dernière planche. Et en façade, l'espace au dessus de la porte était de 4,5cm, trop grand que pour être couvert par les lattes de finition.

    Pour l'arrière, comme préconisé j'ai fixer la lisse haute à fleur des autres planches de tête, et répartis l'écart sur les dernières planches, histoire de ne plus avoir de jour entre elles. C'était sport, vu que le montage était bien serrant, il a fallu rusé pour faire re-bouger tout ça dans l'autre sens. Petit conseil pour cette étape, ne pas forcer sur les bouts de planches dépassant de l’emboîtement.

    Pour la façade avant et l'espace au dessus de la porte en revanche, rien à faire dans un premier temps, il faudra attendre que ça sèche. Au jour d'aujourd'hui (05/08), l'espace n'est déjà plus que de 2cm, donc les lattes de finitions combleront cette ouverture sans problème.

    Tout a été emboîté la première journée.
    La seconde journée a été consacrée à ce problème de jour dans la façade arrière et au montage du toit.

    Pour me faciliter le montage (en solo), j'ai acheté 4 petits sabots pour les deux pannes.

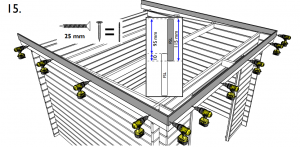

    Ce qui nous amène à l'unique point noir de cet abri, les planches de rives...
    L'acrotère est composée de 2 planches de rives.

    La première est vissée directement dans l'abri, donc pas de problème.

    En revanche, la seconde est censée être vissée sur la première avec seulement 1cm de chevauchement ... Je ne sais pas vous mais je ne donnais pas cher d'un tel montage ... Ou j'ai mal compris...


    Donc après réflexion, j'ai décidé de les assembler jointives une au dessus l'autre.
    Pour les planches en façade, pas de problème pour fixer les deux rangées à l'abri.

    En revanche, pour les planches latérales, du fait de la pente du toit, impossible de fixer la deuxième planche directement à l'abri. J'ai donc assemblé les deux planches avant montage sur l'abri, via 4 lattes vissées par l'intérieur aux niveaux des fixations avec l'abri, de manière à ne pas réduire la largeur dispo pour les tôles.
    J'ai ensuite fixé le tout comme ils le préconisent pour la première planche, à travers ces lattes ajoutées.


    Dans un premier temps, je n'ai fixé que dans les fausses poutres et pas dans les planches emboîtées, vu que l'abri va pas mal bouger en séchant. Je visserais le reste plus tard, une fois l'abri bien en place.

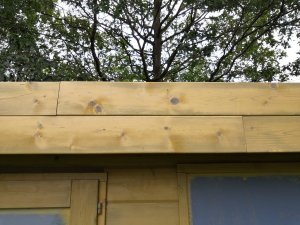

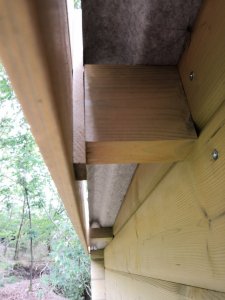

    Pour la rives frontales, composée de 4 planches à couper à dimensions, j'ai ré-utilisé les chutes pour liaisonner les planches entre elle par l'intérieur, pour les avoir toutes dans un même plan.

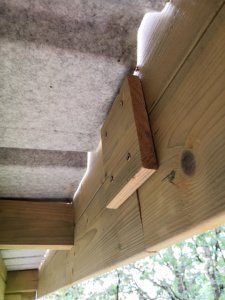

    IMG_20190805_180440-2560x1920.jpg IMG_20190805_180458-1920x2560.jpg

    Pour l'installation des tôles, ils préconisent de toutes les placer et ensuite de les fixer.
    Ok pour les fixations périphériques, bonne amusement pour les fixations intermédiaires.
    Je les ai donc fixées une après l'autre, et ça n'a pas posé de problèmes.

    Une fois le tout monté, il ne reste alors qu'à terminer l'installation du kit anti-tempête ainsi que mettre en place les tendeurs fournis car traitement autoclave.
    Ces tendeurs ne sont en fait qu'une ficelle de maçon que l'on tend en la tordant. Ça semble light, mais comme dit plus haut, j'ai déjà pu voir que l'abri s'est tassé (2,5cm). A retendre régulièrement.


    Résultat avant/après

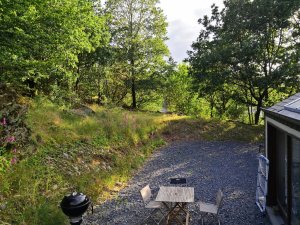

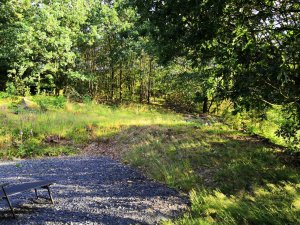

    Avant :

    IMG_20190708_195920-2560x1920.jpg IMG_20190708_200024-2304x1728.jpg

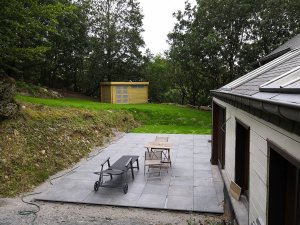

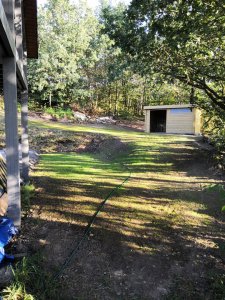

    Après :

    IMG_20190722_201308-1920x2560.jpg IMG_20190803_120720-2560x1920.jpg

    N'hésitez pas si vous voulez d'autres infos ;)

    Dernière édition: 5 Août 2019
    Nustu , 5 Août 2019
    #1
  2. Quentin78

    Quentin78 29 ans, Namur

    Simple remarque en passant, tu as un terrain sublime!

    Quentin78 , 5 Août 2019
    #2
    papillonrouge et John013 aiment ça.
  3. Nustu

    Nustu 31 ans, Luxembourg

    Merci.
    1 ha de rocher, avec des pans de plus de 5m de haut par endroit, c'est clair que c'est atypique, mais pas forcément pratique pour l'aménagement. Mais on fait en fonction :)

    Nustu , 5 Août 2019
    #3
  4. John013

    John013 Brabant Wallon

    Merci pour ce retour!

    Le miens est en commande depuis 3 semaines. Je n'ai pas choisis l'option autoclavé car j'ai nul part où l’étendre pour le faire sécher. Je vais aller chercher quelques litre de Xylophène en France.

    Bonne idée les planches de rives. Je vais te piquer l'idée !

    Le système anti-tempête de Gardenas m'inspire pas confiance. Heureusement j'ai prévu de le faire moi même avec un bon câble d'acier :oops:

    Question, le toit dépasse de bcp à l'arrière ?

    Merci

    John013 , 6 Août 2019
    #4
    papillonrouge aime ça.
  5. Nustu

    Nustu 31 ans, Luxembourg

    Pour l'autoclave, je n'avais pas non plus la place, il est resté dehors, et je l'ai installé dans la foulée.

    Le kit anti-tempête ne m'a pas inspiré méfiance, ca à l'air de qualité.

    Pour le toit, je ferais une photo en rentrant et je mesurerais ;)

    Nustu , 6 Août 2019
    #5
    John013 aime ça.
  6. Nustu

    Nustu 31 ans, Luxembourg

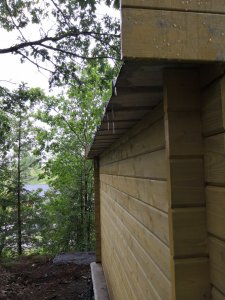

    Voilà, les tôles dépassent de 23cm par rapport au mur (oui je me suis mouillé pour la bonne cause :p)

    Nustu , 6 Août 2019
    #6
    John013 aime ça.
  7. John013

    John013 Brabant Wallon

    Ah oui quand même :oops:
    Merci!

    John013 , 7 Août 2019
    #7
  8. Wapi-TP

    Wapi-TP Hainaut

    Super sujet, merci !
    Question tu as traité ton chalet malgré l’autoclave ? Pourquoi ?

    Wapi-TP , 12 Août 2019
    #8
  9. Nustu

    Nustu 31 ans, Luxembourg

    De mémoire, le traitement autoclave protège contre les champignons et les insectes, alors que la lasure protège de l'humidité et des UVs.

    Nustu , 12 Août 2019
    #9
  10. Nustu

    Nustu 31 ans, Luxembourg

    Petit upgrade du w-e :

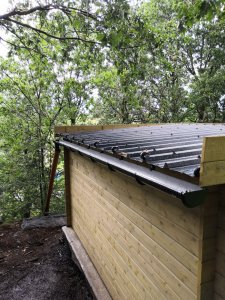

    - Ajout d'une corniche.
    Il manque encore la descente, à voir si j'ajoute un récupérateur d'eau de pluie (un modèle dont vous êtes content p-e ?).


    - Joint de silicone au pied de l'abri.

    - Vernis sur le feutre de la face inférieur des tôles à l'extérieur de l'abri.

    - Obturation des ondes des tôles avec des reste de plaque de PUR, et joint de silicone tout le long de la toiture.


    - Installation électrique de base

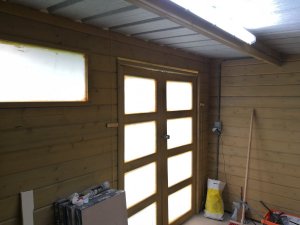

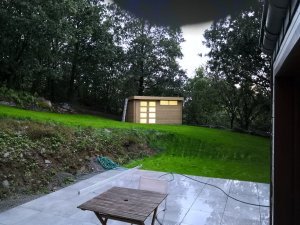

    IMG_20190812_200502-2560x1920.jpg IMG_20190812_210731-2560x1920.jpg

    Il reste juste les lattes de finition des portes, installer l'alarme, monter les étagères et les remplir =)

    Nustu , 12 Août 2019
    #10
    Louga aime ça.
  11. Wapi-TP

    Wapi-TP Hainaut

    Ok, merci.

    Dernière édition: 14 Août 2019
    Wapi-TP , 12 Août 2019
    #11
  12. chikibricolo

    chikibricolo Bruxelles

    waouh ça donne bien ! merci pour le post Nustu
    tout est beau

    chikibricolo , 12 Août 2019
    #12
    Nustu aime ça.
  13. alfie

    alfie 48 ans, Luxembourg

    Je ne pense pas que l'obturation des ondes du toit soie une bonne idée. Ça permet une ventilation naturelle de l'abri en évitant les condensats sur cette partie du toit, l'environnement ayant l'air assez humide autour de l'abri.

    alfie , 13 Août 2019
    #13
    Wapi-TP aime ça.
  14. Nustu

    Nustu 31 ans, Luxembourg

    Le but ici est de limiter les locataires à 6/8 pattes.

    On verra à l'usage si une aération supplémentaire est nécessaire.

    Pour ce qui est de la condensation, il y a un feutre dit "anti-condensation" collé sur la face inférieur des toles, à voir si c'est efficace.

    Je ferais un retour si je constate un problème.

    Nustu , 13 Août 2019
    #14
  15. Louga

    Louga 30 ans, Liège

    Dans tous les cas, merci pour ce retour complet très intéressant, Nustu!
    Et je remarque les boîtes en attente de placement des étagères industrielles de chez Makro ;)

    Dernière édition: 26 Août 2019
    Louga , 26 Août 2019
    #15
    esprit_de_sel et Nustu aiment ça.
  16. Nustu

    Nustu 31 ans, Luxembourg

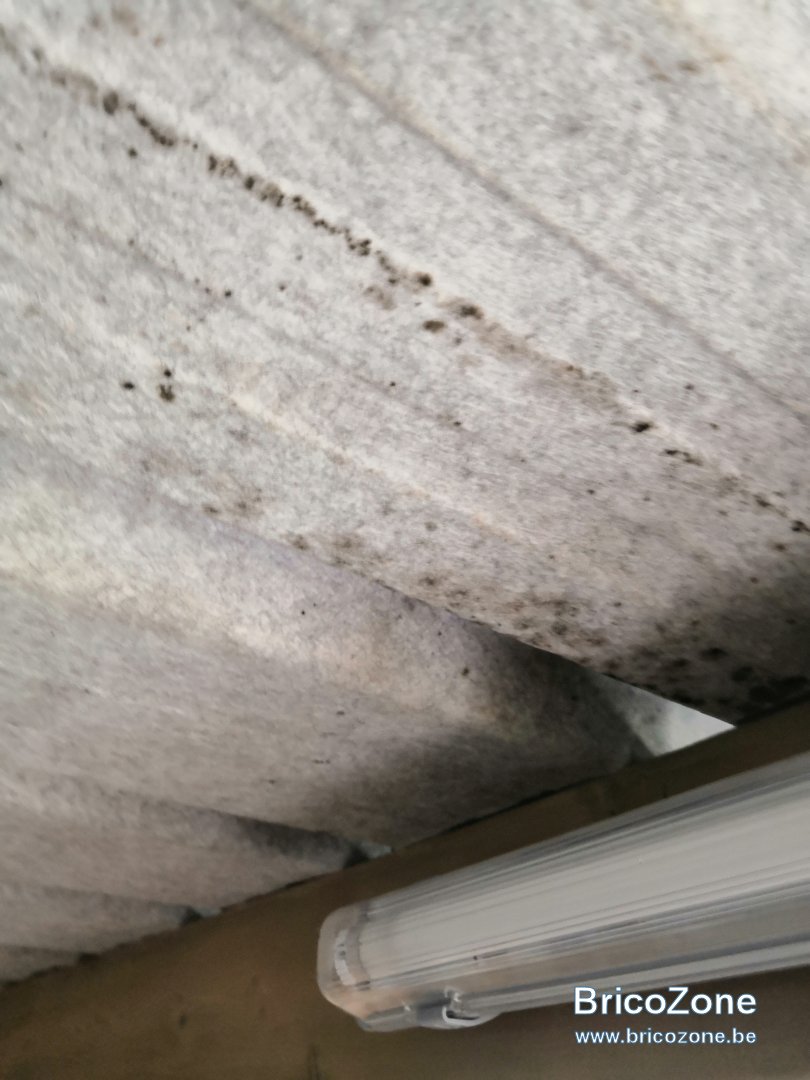

    Petit retour concernant l'obturation des ondes des tôles après un peu moins d'un an.

    Comme l'avait présenti @alfie, l'aération n'était plus suffisante.
    Je pensais naïvement que le jour aux portes et des emboîtements seraient mais non.
    Le feutre anti-condensation semble aussi faciliter l'apparition des champignons.


    Du coup, j'ai perforé plusieurs fois une onde sur deux de chaque côté (à l'aide d'un petit tournevis, pour limiter l'entrée des insectes), et nettoyé tout le plafond à la javelle.

    On verra si ce sera suffisant.
    Wait and see :)

    Nustu , 24 Mai 2020
    #16
  17. alfie

    alfie 48 ans, Luxembourg

    Salut Natsu, je te souhaites que ça fonctionne. Chez moi, j'ai laissé toute les ondes ouvertes afin de permettre le passage d'une fine lame d'air en dessous de la toiture. Malgré cela en hiver j'ai quand même eu des condensats sur la tôle (mais pas de champignons,je n'ai pas de feutrine). La seule solution qui a fait disparaître le phénoméne a été de laisser les deux coulissants de la porte ouverts de 2 cm en hiver. Les grilles de ventilation en bas seraient sans doute mieux mais je n'aime pas trop carroter les parois de l'abri.

    alfie , 24 Mai 2020
    #17
  18. John013

    John013 Brabant Wallon

    Salut,

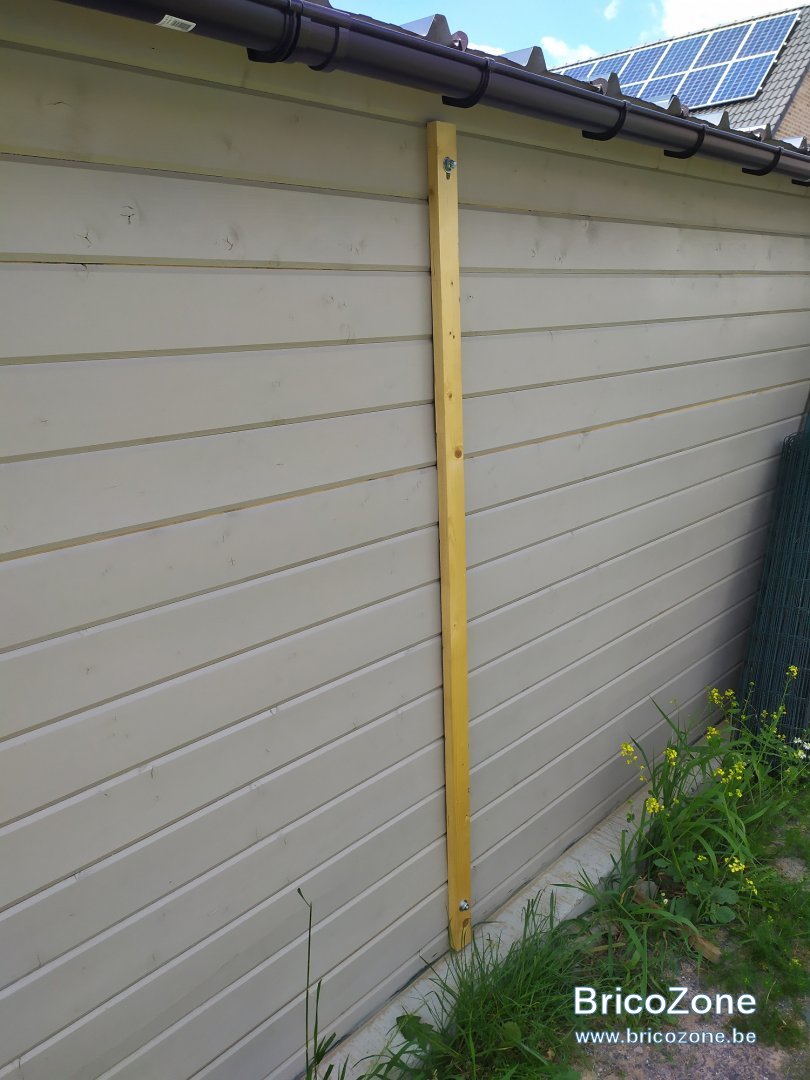

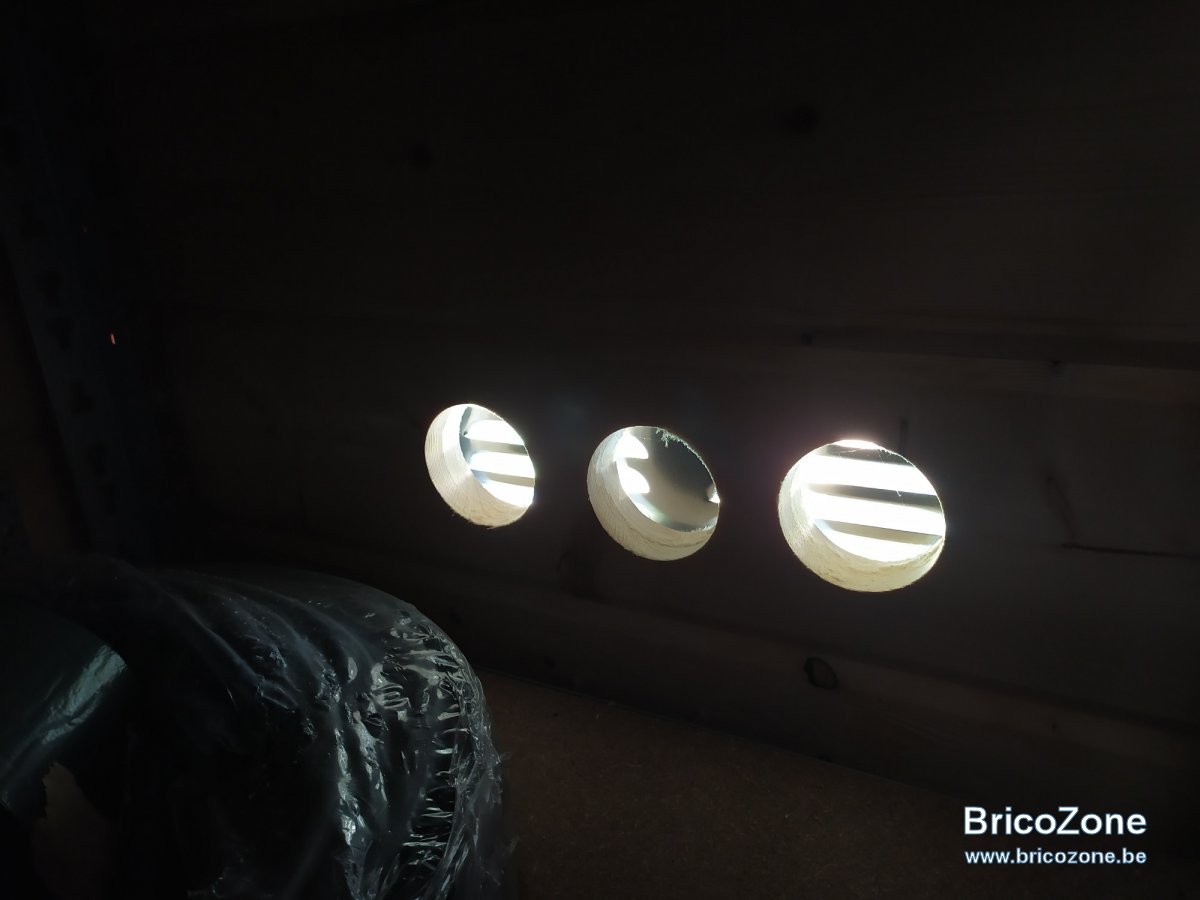

    Chez moi j'ai fait plusieurs ouverture avec une grille devant, placé à 30cm du sol.




    Par-contre, j'ai eu un gros problème : une déformation importante de l'arrière. J'ai été obligé de prendre la cloison en sandwich avec deux bois et des tiges filetées :oops:. Même abris que Nustu, mais en version 5x3m

    John013 , 25 Mai 2020
    #18
  19. Prospiikt

    Prospiikt 30 ans, Hainaut

    Moi qui voulais en acheter un sous peu , vous me faite peur :rolleyes: , a mon avis je vais en construire un en dur j'aurais plus de chance

    Prospiikt , 25 Mai 2020
    #19
    John013 aime ça.
  20. John013

    John013 Brabant Wallon

    @Prospiikt En dur, vous n'aurais jamais de problème de bois qui bouge comme chez moi. Mais le prix n'est pas le même non plus :oops:

    John013 , 25 Mai 2020
    #20
