Schéma - Détecteur de mouvement extérieur + Lampes + Interrupteur

Dans le forum Electricité générale - par Tharkysis le 4 Août 2019

  1. Tharkysis

    Tharkysis 50 ans, Hainaut

    Bonjour à tous,
    j'ai une petite question concernant un schéma électrique qui me semble compliqué pour moi. ( Mon esprit est assez imperméable à comprendre quoique ce soit dès qu'on parle électricité :(. )

    Donc voici la situation:
    1) 4 détecteurs de mouvements externes
    2) Une série de lampes extérieures
    3) Un interrupteur va et vient dans la maison
    4) Tous les points ci-dessus sont cablés chacun avec un et un seul cable 3 fils qui revient au coffret.

    Mon souhait:
    1) Allumer toutes les lampes à la demande via l'interrupteur
    2) ou Si un des 4 détecteurs détecte, alors toutes les lampes doivent s'allumer.
    3) Suite à l'allumage du 1 ou 2, avoir une temporisation pour tout éteindre.

    Est-ce possible?
    Si oui, quel est le schéma électrique correspondant?

    PS: Je n'ai encore rien acheté comme détecteur et je ne sais pas lequel choisir car je vois que certain nécessite 2 cables.

    Merci

    Tharkysis

    Tharkysis , 4 Août 2019
    #1
  2. Cory

    Cory Bruxelles

    Bonjour,
    "Est-ce possible?"
    Je dirais que tout, ou presque, est possible en électricité mais souvent demande un minimum de connaissance.

    Cory , 4 Août 2019
    #2
  3. Tharkysis

    Tharkysis 50 ans, Hainaut

    Prenons par exemple ce détecteur Steinel IS 180-2, sur le plan de raccordement, ils illustrent 2 cables. Est-ce possible de l'utiliser avec un seul cable?

    Tharkysis , 4 Août 2019
    #3
  4. perenoel123

    perenoel123 62 ans, Liège

    3 fils par appareils plus un jaune/vert ou il est compris dans les trois fils?

    perenoel123 , 4 Août 2019
    #4
  5. Tharkysis

    Tharkysis 50 ans, Hainaut

    Il est compris dans les 3 fils...

    Tharkysis , 4 Août 2019
    #5
  6. perenoel123

    perenoel123 62 ans, Liège

    Pour un détecteur de mouvement il faut 3 fils actif.

    perenoel123 , 4 Août 2019
    #6
  7. Tharkysis

    Tharkysis 50 ans, Hainaut

    Bonjour,
    comme je ne pourrai pas retirer de cable vu que c'est encastré, n'est-il pas possible d'avoir des détecteurs de mouvement avec 2 fils actifs? En regardant sur internet, il est fait référence de détecteur 2 fils sans neutre. Mais peut-être que dans mon cas d'utilisation, ce n'est pas possible.

    Tharkysis , 4 Août 2019
    #7
  8. Cory

    Cory Bruxelles

    Bonjour,
    Je voudrais connaitre ce genre de détecteur car normalement il faut 2 fils pour l'alimentation de l'appareil et 2 fils pour la/les lampes.
    Dans ces 4 fils il y en a un qui est commun.

    Cory , 4 Août 2019
    #8
  9. Tharkysis

    Tharkysis 50 ans, Hainaut

    Tharkysis , 5 Août 2019
    #9
  10. Tharkysis

    Tharkysis 50 ans, Hainaut

    Autre réflexion de ma part... Je cherche des solutions pragmatiques et respectant la législation.
    Vu que je ne peux plus retirer de câble et donc que je dois me contenter de ce que j'ai, et qu'en outre ,je vois qu'il existe des détecteurs sans terre nécessaire,
    est-ce permis de:
    1) Transformer mon cable avec terre en cable sans terre en venant y adjoindre de chaque côté un cable 3 fils mais sans terre via wago et faire disparaitre sous de la toile isolante ?

    La situation propre n'est plus possible donc, je n'ai pas beaucoup de possibilité de rectifier cette partie de l'installation.

    Dernière édition: 5 Août 2019
    Tharkysis , 5 Août 2019
    #10
  11. Cory

    Cory Bruxelles

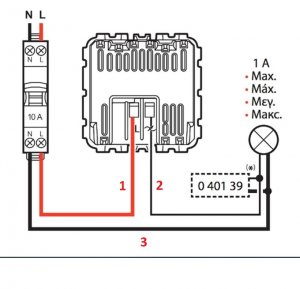

    Si vous regardez bien le schéma du détecteur "2 fils" il y en a bien 3.
    Il est strictement défendu de changer la couleur du fil de terre de quelque manière que ce soit.
    Sans titre.jpg

    Cory , 5 Août 2019
    #11
  12. Tharkysis

    Tharkysis 50 ans, Hainaut

    Au niveau du détecteur, je n'en vois que 2... Où voyez-vous le 3ème?

    Tharkysis , 5 Août 2019
    #12
  13. Cory

    Cory Bruxelles

    Regardez bien, il est noir et marqué "3"

    Enlevez un des ces 3 fils et rien ne fonctionne :p

    Cory , 5 Août 2019
    #13
  14. Tharkysis

    Tharkysis 50 ans, Hainaut

    Pour faire simple de mon côté et que vous ayez tous les élements en main.
    A l'emplacement de mon détecteur, j'ai un cable 3 fils qui va vers le coffret et à chaque point lumineux devant être piloté par le détecteur, j'ai également un câble 3 fils qui va vers le coffret.
    Donc dans mon esprit, ( et je rappelle que je suis très limité en électricité ), le détecteur se déclenche et envoie à un télérupteur (ou autre) le signal de s'enclencher, celui-ci allumant l'ensemble des lampes liées. Un peu comme le fonctionnement d'un va et vient branché sur le télérupteur. Cela change t'il la donne?

    Merci pour votre patience.

    Tharkysis

    Tharkysis , 5 Août 2019
    #14
  15. Cory

    Cory Bruxelles

    Dans votre câble 3 fils s'il y a un fil jaune/vert il s'agit donc d'un câble 2 fils puisque le fil de terre ne peut servir uniquement que comme protection et JAMAIS comme conducteur actif.
    Si c'est la cas il faudrait trouver un détecteur extérieur qui se branche en série, ce qui me semble très difficile.

    Dernière édition: 5 Août 2019
    Cory , 5 Août 2019
    #15
  16. perenoel123

    perenoel123 62 ans, Liège

    Les détecteurs 2 fils sont prévus pour remplacer un inter simple et uniquement en intérieur et chargé minimum de 3w et max 100w.

    perenoel123 , 5 Août 2019
    #16
  17. mopo

    mopo 38 ans, Liège

    Oui c'est possible mais il vous faudra;
    mettre 4 les détecteurs en parallèle, réglé toutes les minuteries sur presque zéro et mettre deux boutons poussoir en parallèle, aussi acheter une minuterie indépendante pour mettre dans le coffret électrique qui sera enclenchée soit par les détecteurs ou bouton poussoir.

    Par contre si vous mettez deux interrupteurs va et vient à la place des boutons poussoir la minuterie ainsi que les détecteurs seront activés et désactivés.
    Tan que les interrupteurs sont activés, aucune minuterie ne pourra fonctionner et l'éclairage restera illuminé en permanence.
    Cordialement

    Dernière édition: 5 Août 2019
    mopo , 5 Août 2019
    #17
  18. mopo

    mopo 38 ans, Liège


    OUi
    Soit deux câble de trois fils; terre(couleur vert)+neutre(couleur bleu)+Phase(couleur brun) chacun, le premier câble alimente le détecteur et le deuxième y repart pour commander.

    Soit une câble de quatre fils terre(couleur vert)+neutre(couleur bleu)+Phase(couleur brun)+Phase(couleur noir) commandée par la détection.

    Cordialement

    mopo , 5 Août 2019
    #18
  19. mopo

    mopo 38 ans, Liège

    Non
    Les interrupteurs ne peuvent fonctionner avec une minuterie ni avec les détecteurs.
    C'est du tous ou rien.
    Oui mais le fait que les quatre minuteries son indépendante le temps d’illumination va s'additionner aléatoirement.
    Oui si vous utilisez des boutons poussoir au lieu des interrupteurs et une seule minuterie centrale au lieu des quatre intégrées dans les détecteurs.
    Oui

    Dernière édition: 5 Août 2019
    mopo , 5 Août 2019
    #19
  20. flashman

    flashman Liège

    "Oui mais le fait que les quatre minuteries son indépendante le temps d’illumination va s'additionner aléatoirement."


    Ça ne va évidemment pas s'aditionner........... Simplement, ça restera allumé le temps de la tempo la plus longue parmis les détecteurs qui ont détectés, et, à chaque fois qu'un détecteur détectera, ça repartira pour sa tempo.

    flashman , 5 Août 2019
    #20
