Schéma - Détecteur de mouvement extérieur + Lampes + Interrupteur

Tharkysis · 6 Août 2019

Merci à tous pour vos interventions...
Je reviendrai vous dire ce qu'il en est lorsque ce sera fait...

mopo · 6 Août 2019

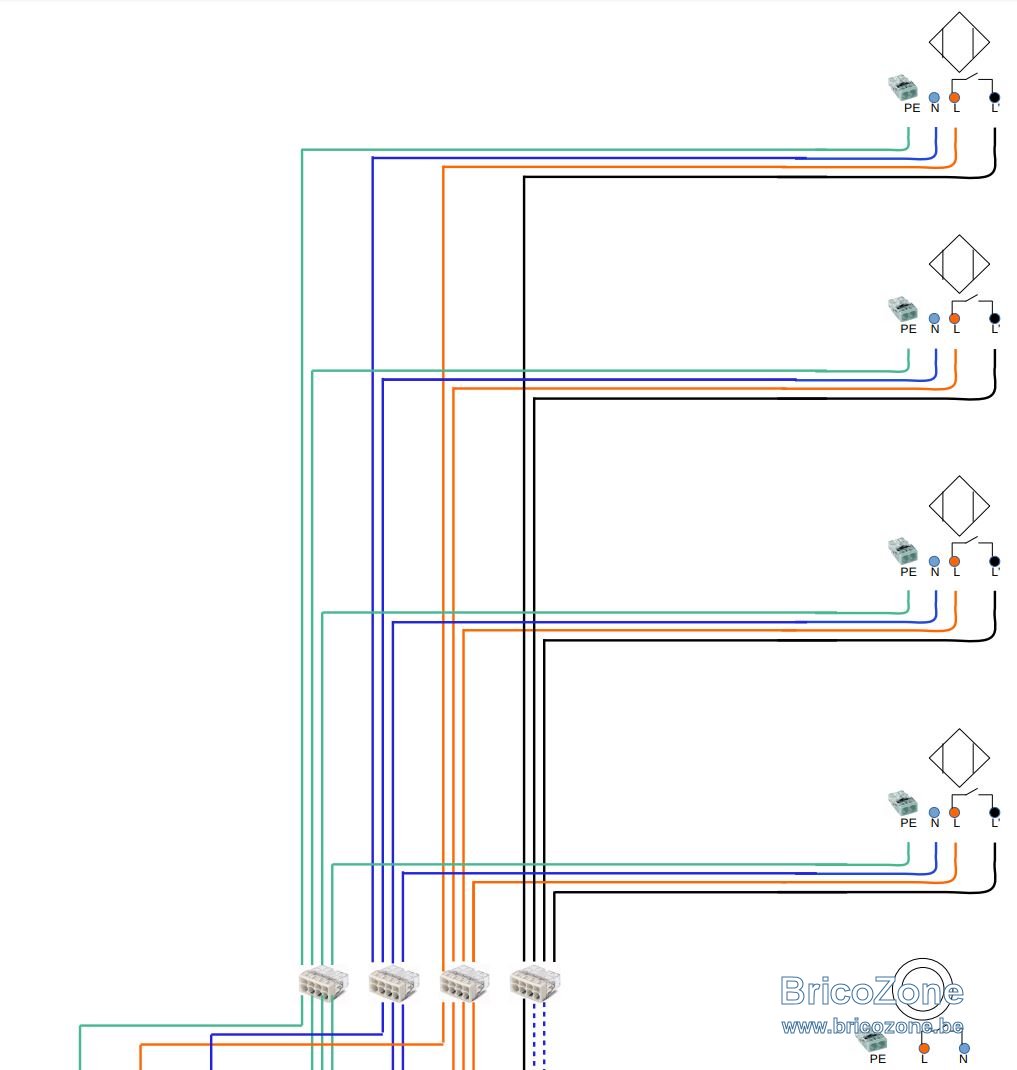

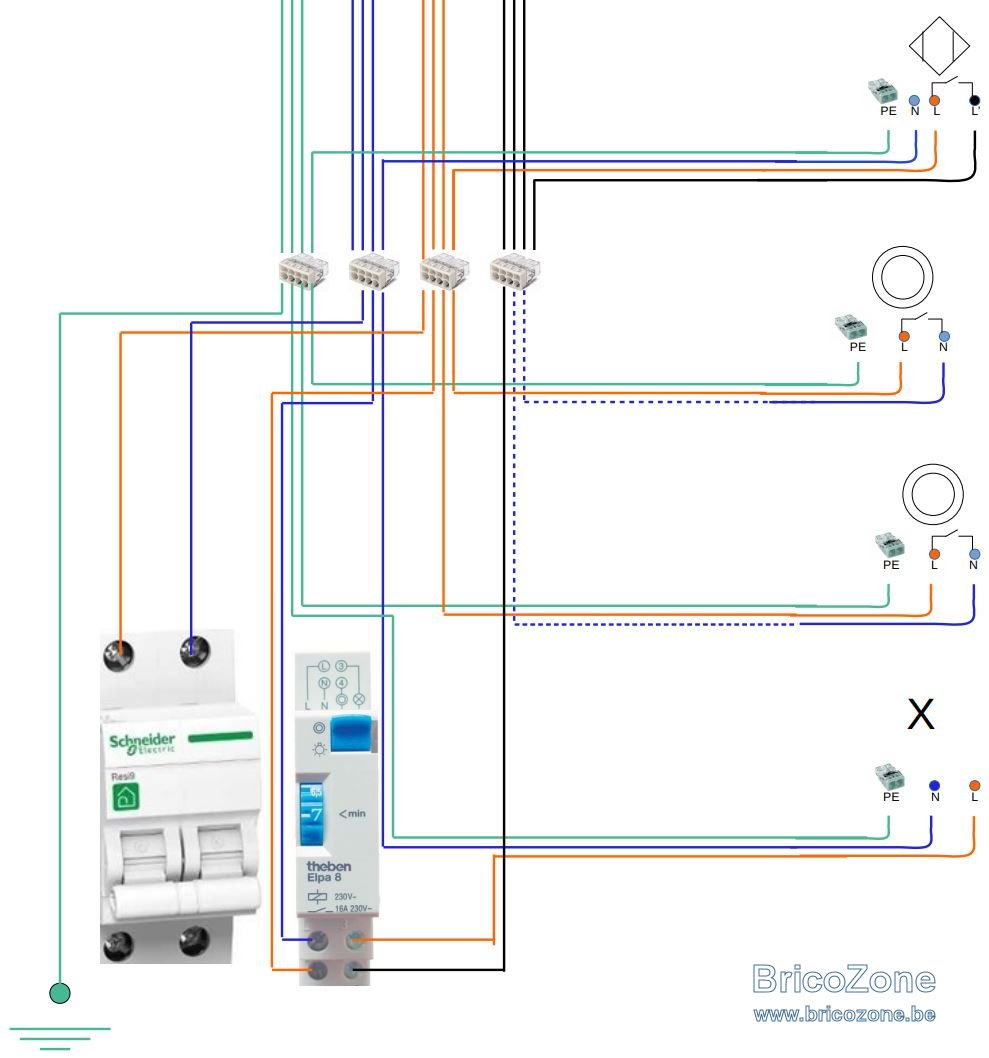

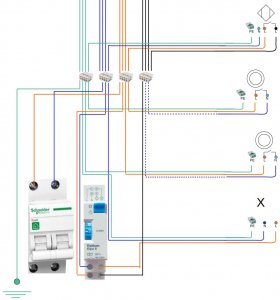

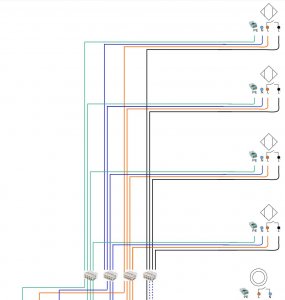

Attention le schéma de principe reprend 4 détecteurs type Steinel IS 180-2 pour l'extérieur, deux boutons poussoir, une minuterie principale, un éclairage, le tout sur un seul circuit disjoncteur.

Attention si vous voulez commander plusieurs éclairages se trouve sur différents départs disjoncteur via les mêmes actionneurs, détecteurs vous devez absolument mettre des relais/contacteurs apprêt la minuterie.
Pour dissocier totalement le circuit de commande de ceux-ci, s'il en a plusieurs éclairages qui partent d'autres disjoncteurs.
Dans ce cas la minuterie enclenchera les différends relais séparé, qui eux-mêmes pourront enclencher à leur tour les différents circuits éclairage se trouvent disjoncteur distinct.

Cordialement

perenoel123 · 6 Août 2019

Beau schéma mais inutile dans ce cas ci,il n'y a que deux fils actifs et un fils de terre.

mopo · 7 Août 2019

perenoel123 a dit:
Beau schéma mais inutile dans ce cas ci,il n'y a que deux fils actifs et un fils de terre.

Je ne crois pas que ce produit puisse aidé notre Tharkysis

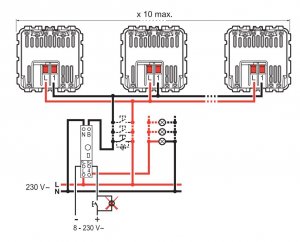

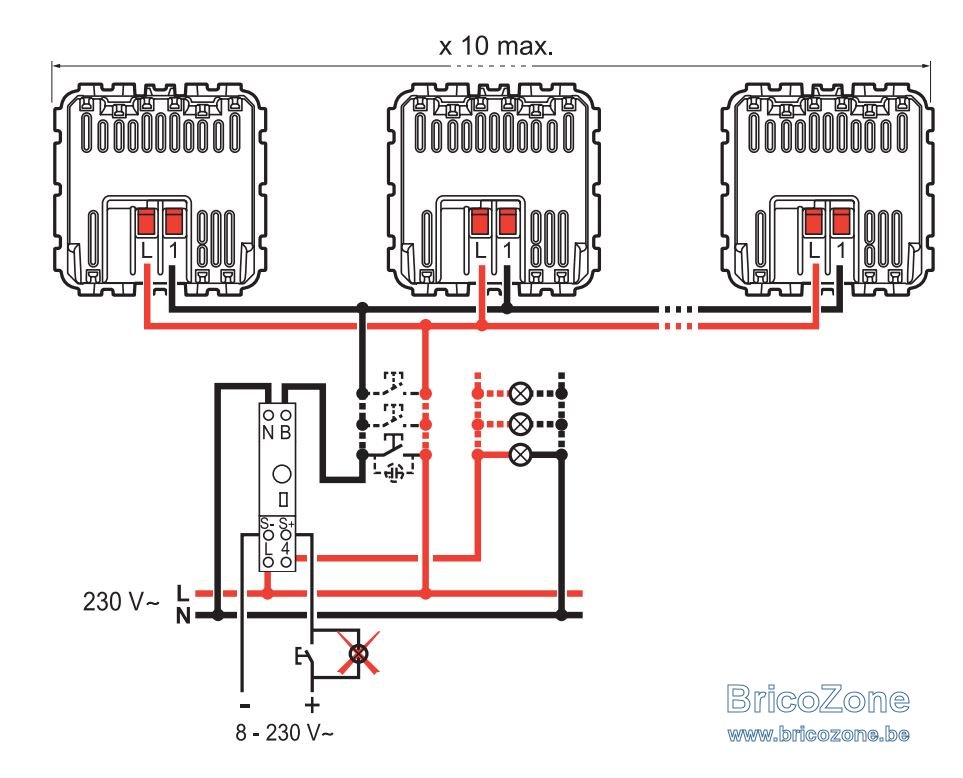

http://docdif.fr.grpleg.com/general/MEDIAGRP/NP-FT-GT/LE06522AC.pdf

perenoel123 a dit:
Les détecteurs 2 fils sont prévus pour remplacer un inter simple et uniquement en intérieur et chargé minimum de 3w et max 100w.

Pour l'intérieur

Tharkysis a dit:
Donc voici la situation:
1) 4 détecteurs de mouvements externes
Tharkysis

Non je comprend bien ce que Tharkysis veut faire, c'est un big éclairage extérieur complet.

Cordialement

Tharkysis · 27 Septembre 2019

Bonjour à tous,
je n'ai toujours pas abandonné l'idée mais j'ai pensé à ceci:
1) Si j'ai un cable ( N + L + Terre ) pour détecteur et un cable (N + L + Terre) pour une lampe.
2) Est-ce possible d'avoir un détecteur de mouvement sans fil qui enverra directement le signal à la lampe?

Je m'imagine donc un petit boitier récepteur sans fil ( micro serait idéal ) à mettre au niveau de la lampe extérieur qui réceptionnerait le signal du détecteur.

Si oui, avez-vous des liens vers des détecteurs/récepteurs qui permettraient de faire cette opération?

Merci

Tharkysis

flashman · 27 Septembre 2019

2x mtr2000erp de yokis.

Il fait émetteur sans pile et récepteur.

Tharkysis · 28 Septembre 2019

Bonjour,
comme je suis une bille en électricité, un petit schéma m'aiderait à comprendre comment raccorder le détecteur de mouvement et la lampe avec les yokis sus-cités. Pour rappel, il faut vraiment considérer que le détecteur et la lampe sont alimentés par 2 cables différents qui viennent du coffret.

Merci pour votre aide.

Tharkysis

Tharkysis · 16 Octobre 2019

Bonsoir,
la solution proposée semble non réalisable pour l'électricien et je n'ai pas d'arguments pour le challenger.
Quelqu'un peut-il me donner un schéma de connection que je puisse fournir?
Pour rappel, il faut vraiment considérer que le détecteur et la lampe sont alimentés par 2 cables différents qui viennent du coffret.

Merci pour votre aide.

Tharkysis

flashman · 16 Octobre 2019

Un électricien qui ne sait pas installer un yokis................

J'espère pour lui qu'il n'a juste pas envie...

Les schémas sont fournis sur le site et dans chaque boîte... et, de toute façon, il n'y en a aucunement besoin tellement c'est simple.

C'est une alim et un contact sec, point, il n'y a strictement rien à comprendre.

Tharkysis · 18 Octobre 2019

Bon, j'ai regardé les schémas... pour le côté lampe, je vois plus ou moins mais pour le coté détecteur de mouvement, je ne vois pas grand chose qui me parle... Je rappelle, je suis très basique en électricité...
J'ai donc fait un petit shéma... Mais il manque des connections...
Donc le principe dans ma compréhension est que le détecteur de mouvement déclenche le Yokis B qui émet un signal vers le Yokis A qui ferme le contact pour allumer la lampe...

Merci pour votre aide...

Tharkysis · 20 Octobre 2019

Bonsoir,
personne pour compléter le schéma?

Merci

Tharkysis

flashman · 20 Octobre 2019

Tu as un contact (c1 et c2) et une commande (bp)......... Ce n'est pas comme si il y avait 2000 solutions. Il n'y en a qu'une et elle est évidente, suffit de réfléchir...

Même sans rien n'y connaître, on ne saurait pas se tromper.

Ton détecteur, ce n'est jamais qu'un interrupteur (ou un bp selon son réglage).

BP = bouton poussoir

Tharkysis · 21 Octobre 2019

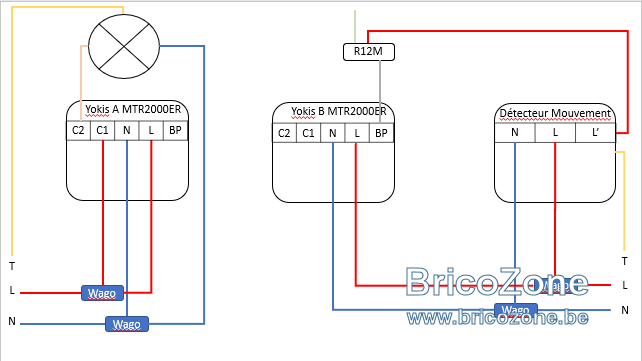

Bon... J'ai complété et j'espère que cette fois-ci c'est OK...

flashman · 21 Octobre 2019

Pourquoi avoir rajouté un r12m??? On a parlé de ça nulle part........ Il n'a rien à faire là, il est totalement inutile.

mopo · 21 Octobre 2019

Tharkysis a dit:
Bon... J'ai complété et j'espère que cette fois-ci c'est OK...
Voir la pièce jointe 51992

Problème, vous avez de nouveaux 3 fils plus terre.
Problème, je ne pense pas que le récepteur Yokis B puisse faire émetteur pour le récepteur Yokis A
Je comprends que vous voulez mettre un émetteur à vos 4 détecteurs
Cordialement

Tharkysis · 21 Octobre 2019

flashman a dit:
Pourquoi avoir rajouté un r12m??? On a parlé de ça nulle part........ Il n'a rien à faire là, il est totalement inutile.

La même remarque formulée différemment aurait été plus appropriée... Inutile de me prendre de haut... Je connais mes limites en électricité et c'est pourquoi je viens ici demander de l'aide.

Néanmoins, merci pour les conseils.

Tharkysis · 21 Octobre 2019

mopo a dit:
Problème, vous avez de nouveaux 3 fils plus terre.
Problème, je ne pense pas que le récepteur Yokis B puisse faire émetteur pour le récepteur Yokis A
Je comprends que vous voulez mettre un émetteur à vos 4 détecteurs
Cordialement

1) Je ne vois pas où j'ai trois fils... En effet, j'arrive, que ce soit au niveau du détecteur ou au niveau de la lampe, avec uniquement 2 fils + terre.
2) Le fait que l'un puisse servir d'émetteur pour l'autre m'a été indiqué par flashman. Je pars du principe qu'il sait ce qu'il fait puisque qu'il donne ce conseil et je n'ai rien trouvé comme documentation qui indique le contraire. Mais je préfère savoir avant de commander donc ne pas hésiter à m'avertir si effectivement ce n'est pas possible.

Cordialement.

mopo · 21 Octobre 2019

Tharkysis a dit:
1) Je ne vois pas où j'ai trois fils... En effet, j'arrive, que ce soit au niveau du détecteur ou au niveau de la lampe, avec uniquement 2 fils + terre.
2) Le fait que l'un puisse servir d'émetteur pour l'autre m'a été indiqué par flashman. Je pars du principe qu'il sait ce qu'il fait puisque qu'il donne ce conseil et je n'ai rien trouvé comme documentation qui indique le contraire. Mais je préfère savoir avant de commander donc ne pas hésiter à m'avertir si effectivement ce n'est pas possible.

Cordialement.

Ok,alors s'il peut le faire?
Oui mais le détecteur détecte une fois, il allume le télérupteur yokis, il détecte deux fois il éteint de suite yokis

Vous aimez les stroboscopes, surtout, si vous mettez plein de détecteurs?

Ok, il semble avoir un mode relais?

Autrement, j'ai pensé à ceci?

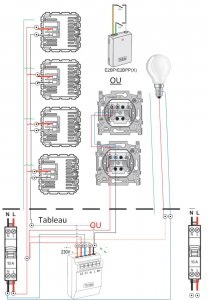

Cordialement

flashman · 21 Octobre 2019

Oui, un récepteur mtr peut se stransformer en émetteur sans pile. Je l'ai juste fait des dizaines de fois.
Et oui, il a un mode relai, et, on met bêtement l'émetteur en mode interrupteur.

Et aucun intérêt de le faire avec un e2bp alors que l'on peut le faire avec un mtr qui n'a pas de pile, est + puissant, et, a + d'options (ce qui permet une meilleure fiabilité).
D'autant que les piles vont cracher vu l'utilisation, et, qu'il suffit que le récepteur ne le capte pas une fois pour que tout soit désynchronisé (il va s'allumer quand il devrait être éteint et inversement).

Si j'ai mis 2 mtr, c'est qu'il y a de bonnes raisons.

mopo · 21 Octobre 2019

flashman a dit:
... permet une meilleure fiabilité).

Avis, question fiabilité de ce système?
Cordialement
