Schèma unifilaire : alimentation via fiche industrielle

Sebe · 29 Septembre 2024

Bonjour,

J'interviens sur des BOX préfabriqués pouvant servir de Tinny housse, acceuil d'urgence en cas d'innondation ou autre, ... L'installation électrique depuis le tableau reste traditionnelle mais l'alimentation se fait via une fiche industrielle (voir lien). Comment retranscrire cela dans mon schèma unifilaire en sachant qu'il n'y a pas de compteur ?

Merci beaucoup à vous

BG1000 · 29 Septembre 2024

Voir les symboles du rgie. Représenter une prise mâle fixe comme début d'installation. Voir le rgie il y a un paragraphe qui traite des roulottes de chantier ou équivalent. Ne pas oublier la terre et des règles particulières y applicable

Sebe · 29 Septembre 2024

Merci beaucoup; je regarde cela

Sebe · 29 Septembre 2024

J'ai trouvé dans le RGIE (Chapitre 7.8 - Camping) :
Le point de raccordement des caravanne, camping-cars, tentes, ... est alimenté via un socle de prise de courant individuel.
Après c'est "on ne peut plus vague" !

BG1000 a dit:
Représenter une prise mâle fixe comme début d'installation

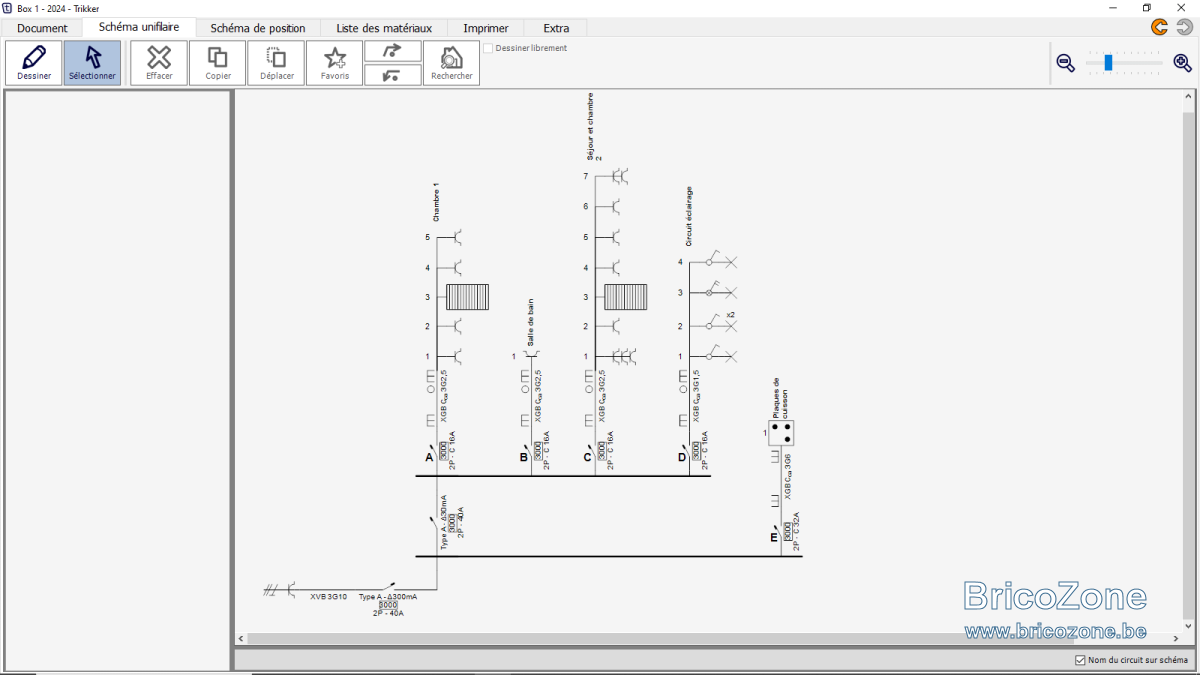

Compliqué de trouver une prise male dans Trikker ; j'ai fait ceci :

Attention, je n'ai pas encore pu contrôler l'installation électrique ; j'ai fait le schéma avec les informations glannées au premier RDV ;-)

BG1000 · 30 Septembre 2024

Perso je prendrais le symbol d une prise avec terre avec ou sans sécurité enfant au bout de la rallonge et un coton tige du côté caravanne

Sebe · 1 Octobre 2024

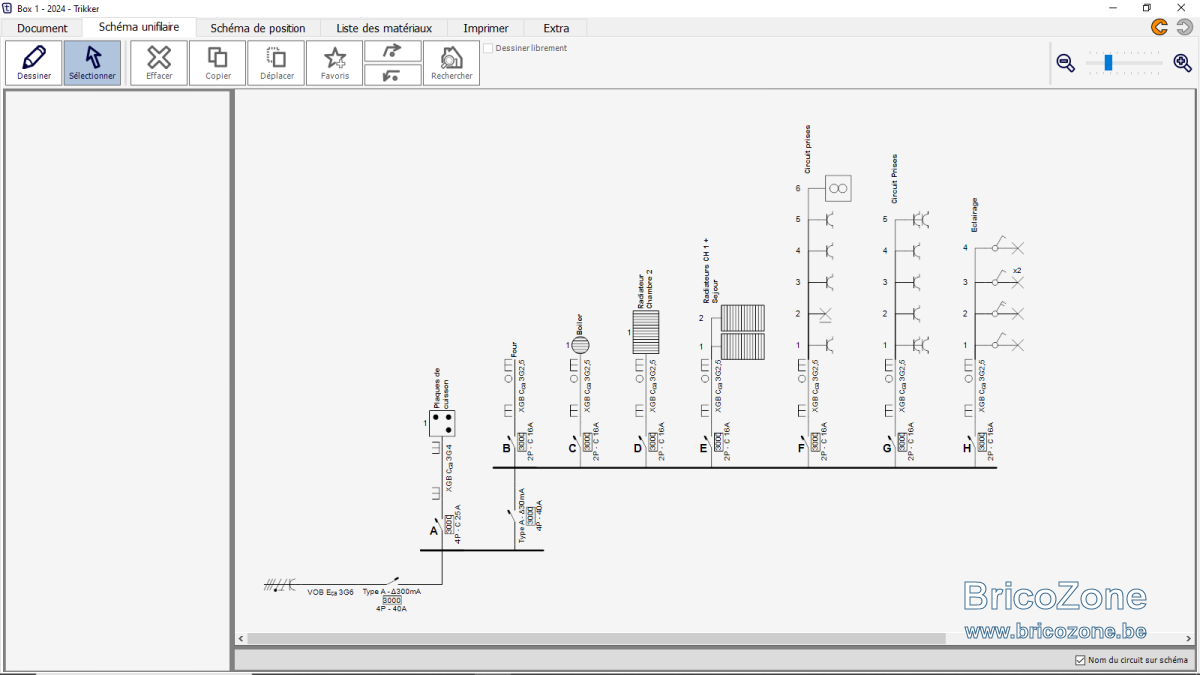

Au cas où quelqu'un chercherait la solution, voici l'unifilaire terminé ... merci BG1000 pour le coup de main.
