Schéma unifilaire jour/nuit chauffage à accumulation

W

Wayte

• 17 Juillet 2020

• #1

Bonjour!

Après rénovation complète de mon appartement acheté en août 2019, je dois repasser le contrôle électrique de l’appartement.
Une des infractions était qu’il manquait l’intégralité des schémas (unifilaire et de position).

J’ai pu faire ces schémas à l’aide d’un ami électricien mais au sujet de mes chauffages à accumulations (deux dans le salon et nouveau thermostat électronique placé lors de la rénovation) je coince complètement.
Je ne sais pas comment m’y prendre pour intégrer ces chauffages dans mon schéma.

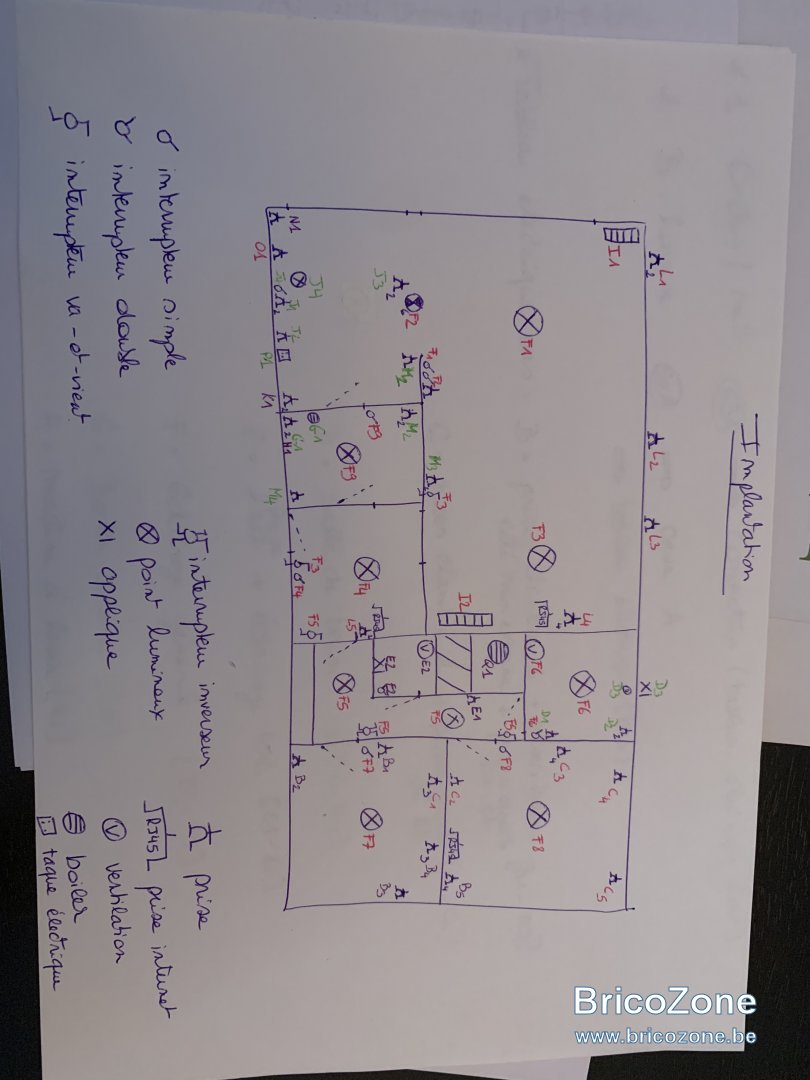

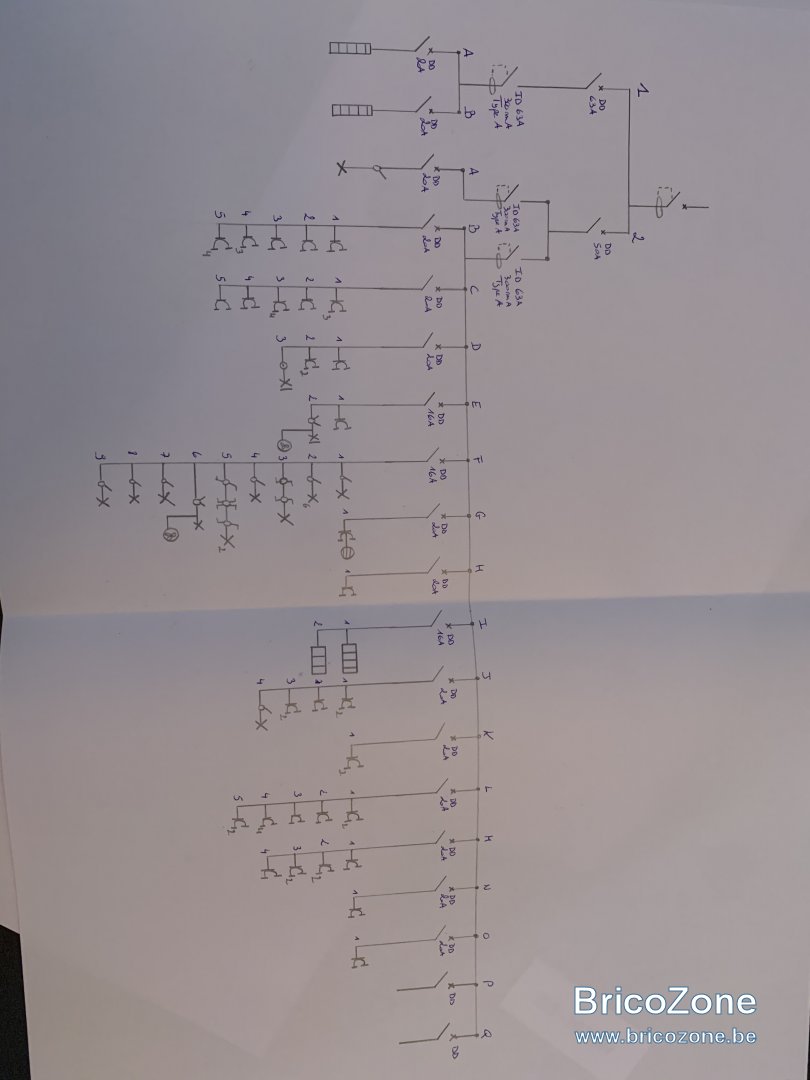

Voici une photo de mes schémas actuels (fait à la main mais sera mis au propre sur ordinateur par la suite)

Si quelqu’un est à même de me venir en aide ce serait super gentil!
Merci d’avance!



Cory

• 17 Juillet 2020

• #2

C'est déroutant de faire les schémas à l'envers
-Il ne peut y avoir qu'un seul différentiel de 300mAm en tête de l'installation.
-Pourquoi plusieurs différentiels de 30mAm, un seul suffit.
-Il manque le type de conducteur.
-Il manque le nombre de conducteur par conduit.
-Il manque la tension et type de distribution.
-Manque la terre et barrette de coupure.
-Manque le calibre du disjoncteur de distribution.
-Pourquoi faire à l'ordinateur alors que c'est parfait comme ça ?
- ...



W

Wayte

• 17 Juillet 2020

• #3

Bonjour! Merci pour votre réponse!!

J’aurais dû mettre les légendes des lettres car ce n’est pas très clair ’

- le 2A est ma cave et il y’a un différentiel de 300mAm à part
- A partir du 2B on arrive au niveau du compteur qui se trouve dans mon appartement Et il y a un autre différentiel de 300mAm

Où dois je indiquer le nombre et le type de conduit?


J’ai essayé de m’appliquer pour le dessin mais je me disais que ce serait plus « pro » à l’ordinateur



Cory

• 17 Juillet 2020

• #4

Il ne peut y avoir qu'un seul et unique différentiel de 300mAm par compteur et si possible un seul différentiel de 30mAm.
Vouloir faire plus que ce qui est obligatoire n'est vraiment pas une bonne idée.
Vous trouverez sur le forum de nombreux exemples de schémas qui vous montrerons ou placer les différentes indications et si vous voulez je peut vous envoyer par MP une méthode avec exemples.
Et totalement inutile de perdre votre temps sur ordinateur votre manière de faire est parfaite.



pegase

• 19 Juillet 2020

• #5

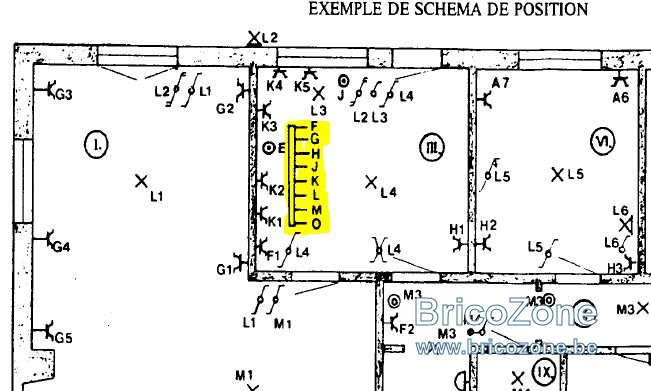

Sur le schéma de position il manque l'emplacement du tableau



W

Wayte

• 20 Juillet 2020

• #6

Bonjour!

ok merci pour l’info je vais rajouter le tableau électrique sur le schéma!

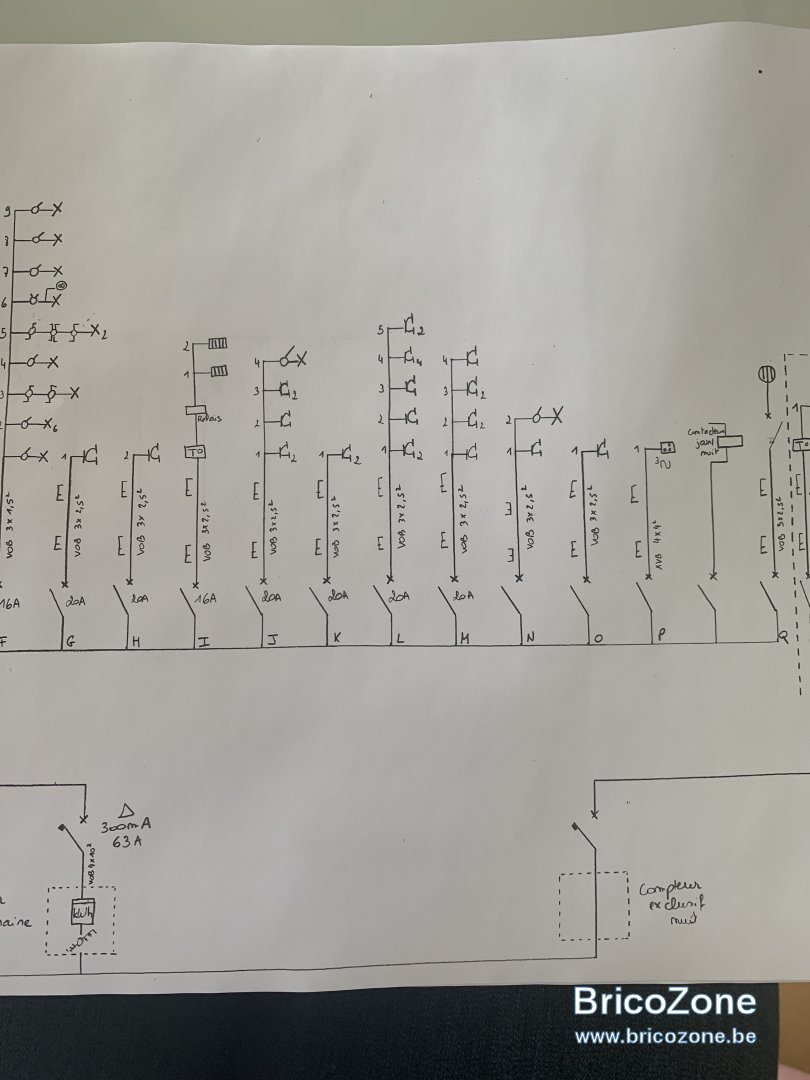

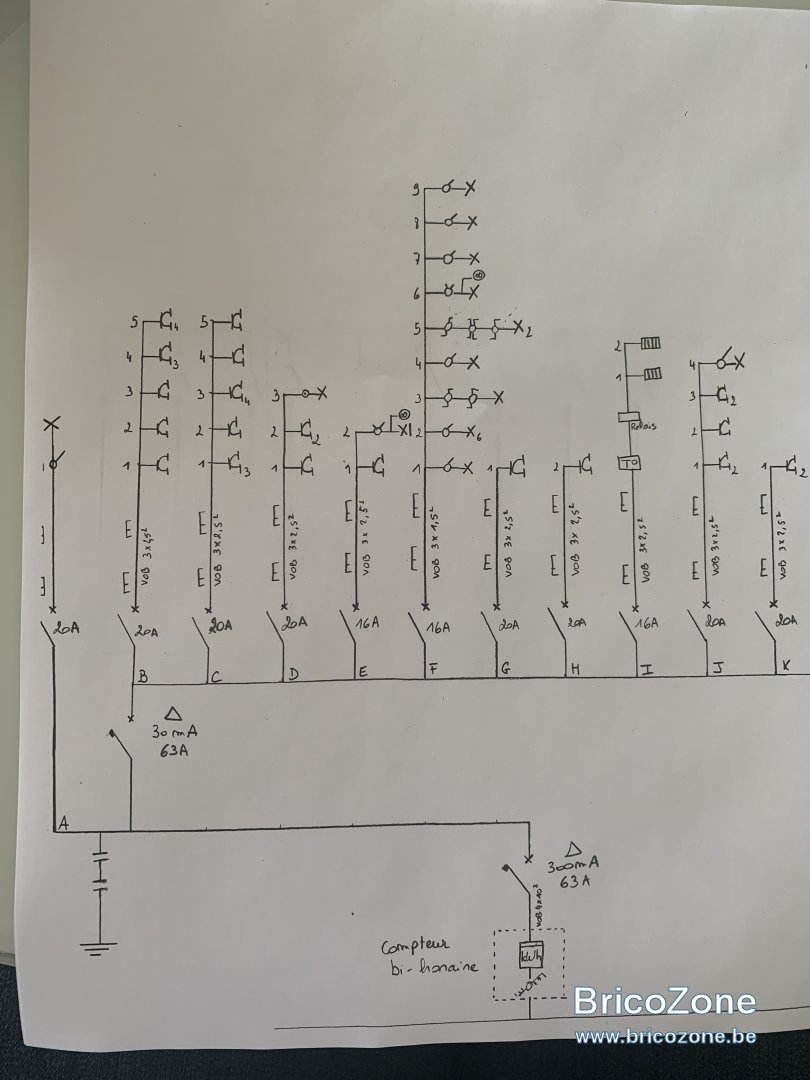

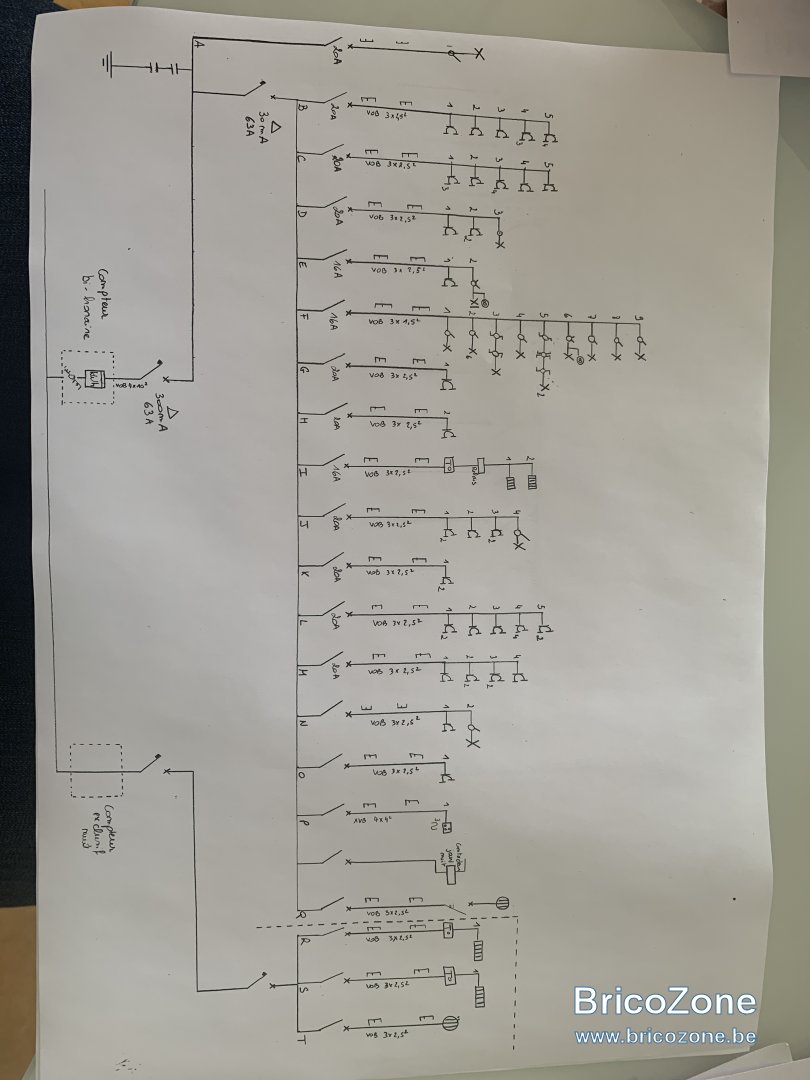

vis à vis du schéma unifilaire, voici mes modifications:

- je dois vérifier la tension et l’anoter
- je dois également vérifier l’ampèrage de mon exclusif nuit ( R S et T)
(Je suis actuellement au travail je cogite pendant mes pauses )
- je ne suis pas sure de mon schéma vis à vis du contacteur jour nuit pour le boiler (Q)



flashman

• 20 Juillet 2020

• #7

L'exclusif nuit ne peut pas être dans le même coffret, il lui faut un coffret distinct espacé de minimum 10cm de l'autre.

Aussi, vu que compteur à part, il lui faut aussi forcément un 300ma scellable.



W

Wayte

• 20 Juillet 2020

• #8

Pour l’exclusif nuit sur le schéma je ne sais pas comment le dessiner, qu’entendez vous par séparé de 10cm minimum? Sur le schéma? ( ma page A3 est complètement occupée par la taille de mon schéma bi horaire, je dois le dessiner sur une feuille annexe séparée?
Je ne suis pas du tout dans le domaine je n’y connais pas grand chose mais j’essaye de faire ce que je peux en regardant sur internet


Pour l’ampèrage et la tension au compteur où dois je regarder? Je suis dans un immeuble de 32 appartement et j’ai regardé sur mes compteur au sous sol mais je n’ai rien vu :/ ou je ne regarde pas au bon endroit.

Le symbole du triangle je l’avais vu sur des exemples de schéma sur internet

Pour l'éclairage, l’immeuble date de 1995, nous avons refait une partie de l’électricité mais nous n’avons pas du tout touché aux éclairages :/
Il y a un point d’allumage par pièce (9 pièces) car l’éclairage de la toilette est à part.

merci d’avance!



BG1000

• 20 Juillet 2020

• #9

Quel est l’intérêt d'un compteur nuit? chauffage par accumulation ? Sinon faire bilan économique



flashman

• 20 Juillet 2020

• #10

Le 2e coffret (exclusif nuit) doit être à 10cm minimum de l'autre. Ce que j'ai écris est pourtant clair...


Ça ne peut pas être dans le même coffret, ce sont 2 installations différentes.
Et toute installation doit être protégée par un 300ma.



W

Wayte

• 20 Juillet 2020

• #11

Ok je vais modifier ça Merci!

oui chauffage par accumulation effectivement



pegase

• 23 Juillet 2020

• #12

Pour connaitre la puissance disponible de votre installation
contacter SIBELGA et donner le N° de votre compteur ainsi que la N° EAN
les renseignements se trouvent sur votre facture annuelle disponible également sur le site de votre fournisseur d'Energie
