Hello,

Bientôt contrôle électrique chez mon locataire, l'appart sera vide d'ici la.

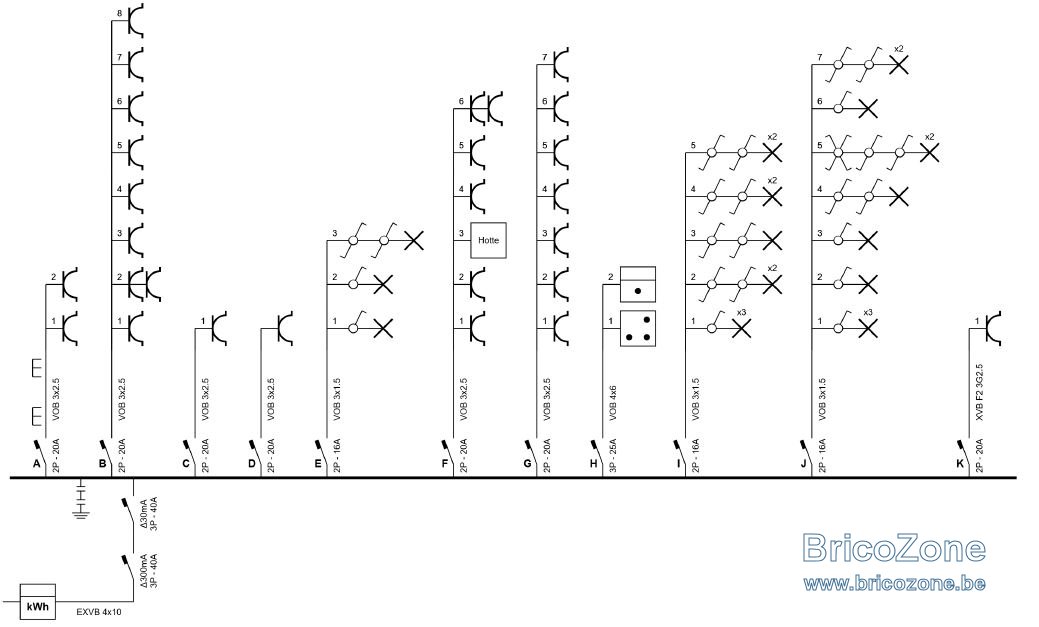

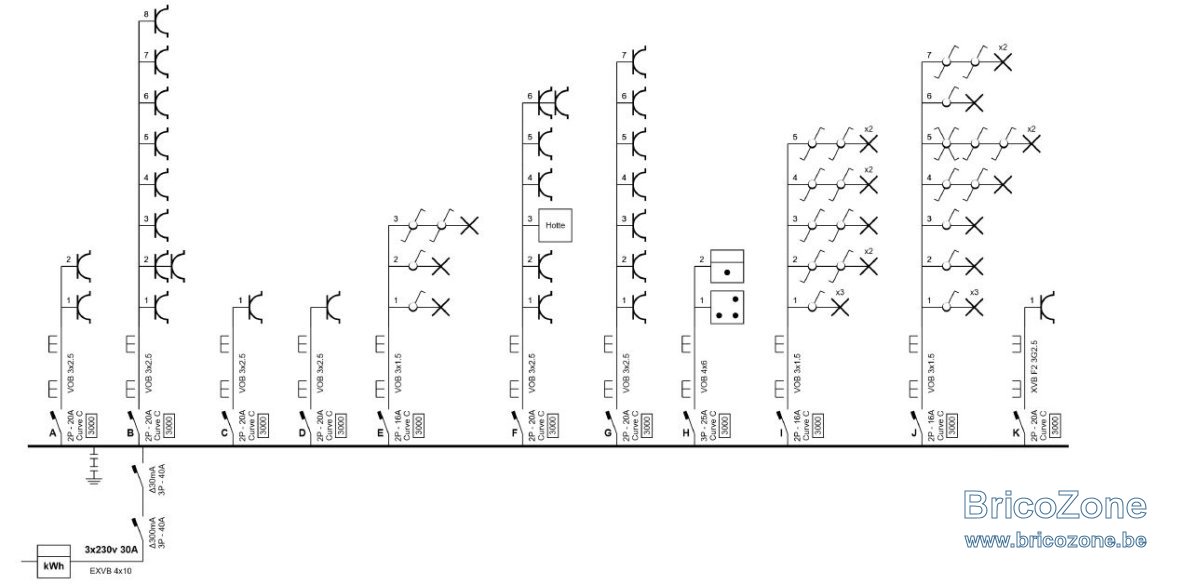

J'ai fait le schéma unifilaire et de position.
Y voyez vous un problème, pour être conforme RGIE, pas besoin de surpasser le minimum requis?

L'install date de avant 1980 mais en grande partie rénové en 2021.

Tout prêt de la prise F5, dans la sdb, il y a une évacuation pour lave linge, mais pas de lave linge installé ...

Sinon tout se trouve derrière le différentiel 30 ma, cela n'a jamais posé de problème.

Merci pour vos avis et belle journée!



perenoel123

• 29 Avril 2025

• #2

Il manque la tension de distribution 2x230V, 3x230V, 3x400V+N et le calibre du disjoncteur principale.
Il manque le mode de pose,la CPR des conducteurs (Eca,Cca),le pouvoir de coupure des disjoncteurs.



Rodes

• 1 Mai 2025

• #3

CPR des conducteurs - pour le XVB c'est marqué dessus: F2. Comment faire pour les autres, rien marqué dessus.

Et pour la potentielle future prise lave linge, a coté du conduit d'évacuation dans la SDB. Cela peut poser problème que cette prise ne soit pas individuelle, pour le contrôle je veux dire.



perenoel123

• 1 Mai 2025

• #4

Un circuit dédié est obligatoire et une seul prise pour lave linge,lave-vaisselle, seche linge et protégé par un différentiel 30mA.



BG1000

• 2 Mai 2025

• #5

Il y a plus que 8 circuits derrière le 30mA



flashman

• 2 Mai 2025

• #6

BG1000 a dit:

Il y a plus que 8 circuits derrière le 30mA

Cliquez pour agrandir...

On s'en tape, c'est une installation existante.



Rodes

• 3 Mai 2025

• #7

Et pour les cpr des fils vob ?



perenoel123

• 3 Mai 2025

• #8

Si anciens Eca .



Rodes

• 4 Mai 2025

• #9

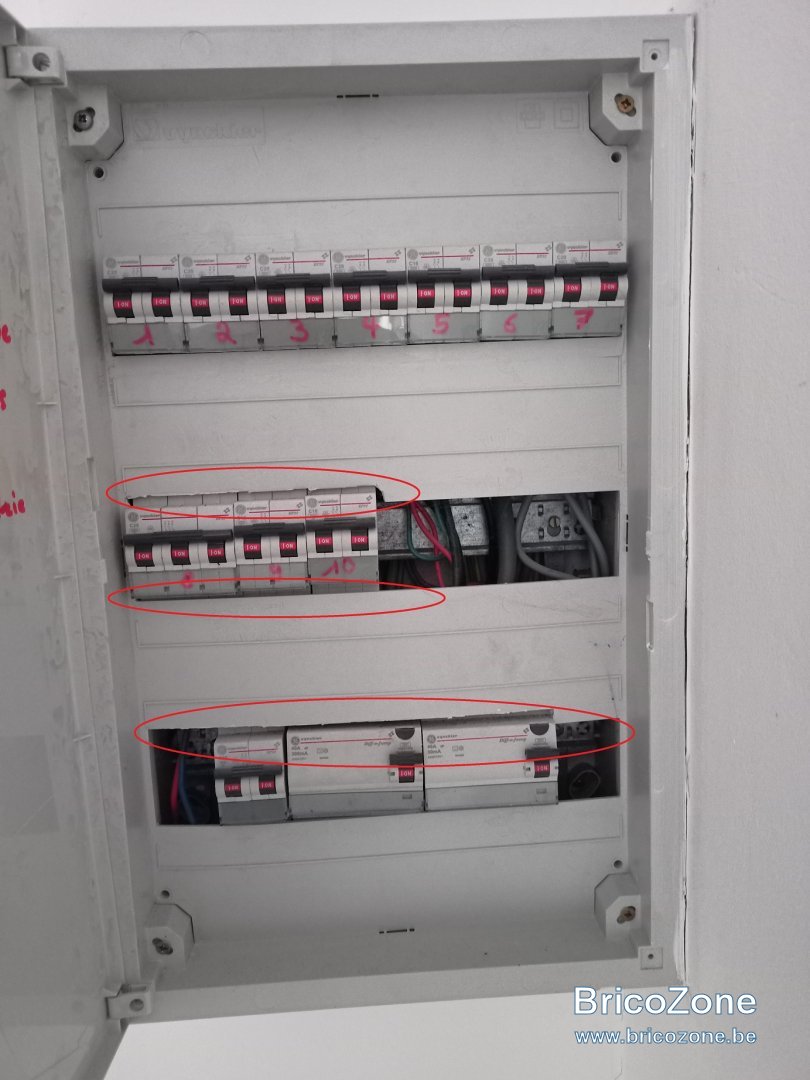

Il y a aussi un problème avec le tableau, enfin je penses.
Quand je pousse les disjonsteurs et differentiels ils ont l'air bien fixé/stable au rail DIN, par contre quand je regarde ce qui a été fait au niveau de la face du tableau, pas normale, ils ne sont pas tous allignés.

Est-ce que ca passe tel quel, sachant que j'ai ce qu'il faut pour remplir les modules vides?

C'est un tableau vynckier, je sais pas si ce modele existe encore.



perenoel123

• 4 Mai 2025

• #10

Il faut obstruer le vide a côté des disjoncteurs pour le reste apparemment aucune pièce sous tension n est accessible donc pas de soucis.



Rodes

• 6 Mai 2025

• #11

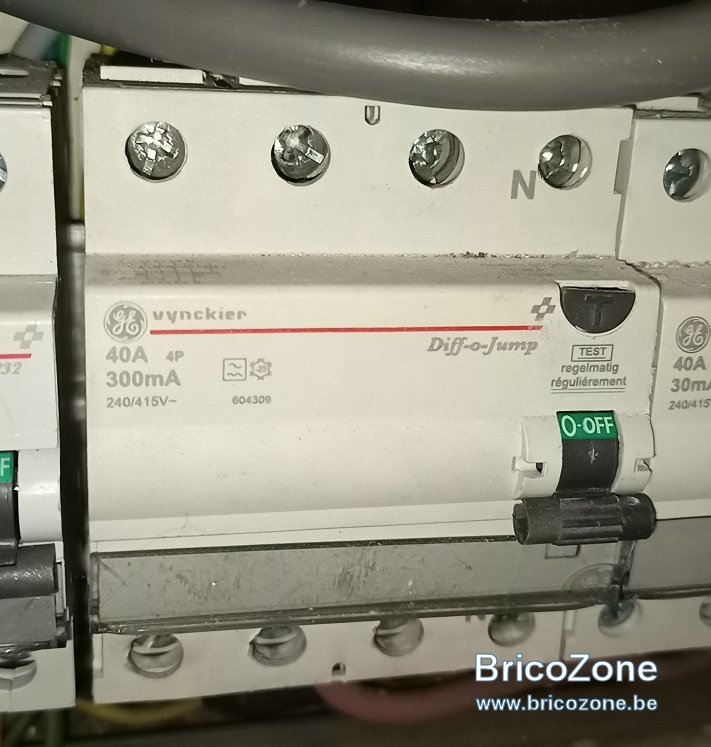

Maintenant je devrais rendre les bornes du dirrerentiel 300ma scellable ...

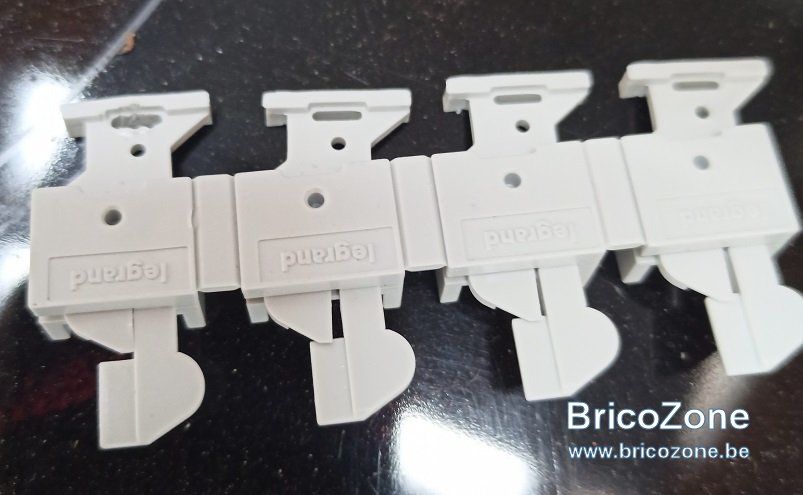

J'ai retrouvé ce qu'il faut mais c'est de marque legrand, le diff est un vynckier diff o jump.

- Est-ce que le legrand fera l'affaire?
- Est-ce que c'est au choix de faire sceller en bas ou en haut du diff (arrivé/départ)?



Cory

• 6 Mai 2025

• #12

Rodes a dit:

- Est-ce que le legrand fera l'affaire?

Cliquez pour agrandir...

Si ces capuchons s'adaptent c'est bon, mais je doute.

Rodes a dit:

- Est-ce que c'est au choix de faire sceller en bas ou en haut du diff (arrivé/départ)?

Cliquez pour agrandir...

Ce n'est pas vous qui choisirez où il faut sceller, mais l'inspecteur.



BG1000

• 6 Mai 2025

• #13

Une photo du différentiel, je doute que ce soit interchangeable inter marque , modèle.....

De. Mémoire une pièce rapportée ou un cache mobile

C'est le contrôleur qui fait le scellement



Rodes

• 6 Mai 2025

• #14

Cory a dit:

Si ces capuchons s'adaptent c'est bon, mais je doute.


Ce n'est pas vous qui choisirez où il faut sceller, mais l'inspecteur.

Cliquez pour agrandir...

Je comprend, mais ce sera moi qui mets ces capuchons dans le diff, et je dois chosir, en haut ou en bas, je n'ai qu'une piece comme ca.



flashman

• 6 Mai 2025

• #15

Du côté de l'arrivée venant du compteur.



BG1000

• 6 Mai 2025

• #16

Les petits trous au milieu en haut et bas, c'est pour le fil de scellement, il doiit y avoir un cache qui coulisse.



Rodes

• 7 Mai 2025

• #17

Pendant qu'on y est, autre tableau autre questionnement.

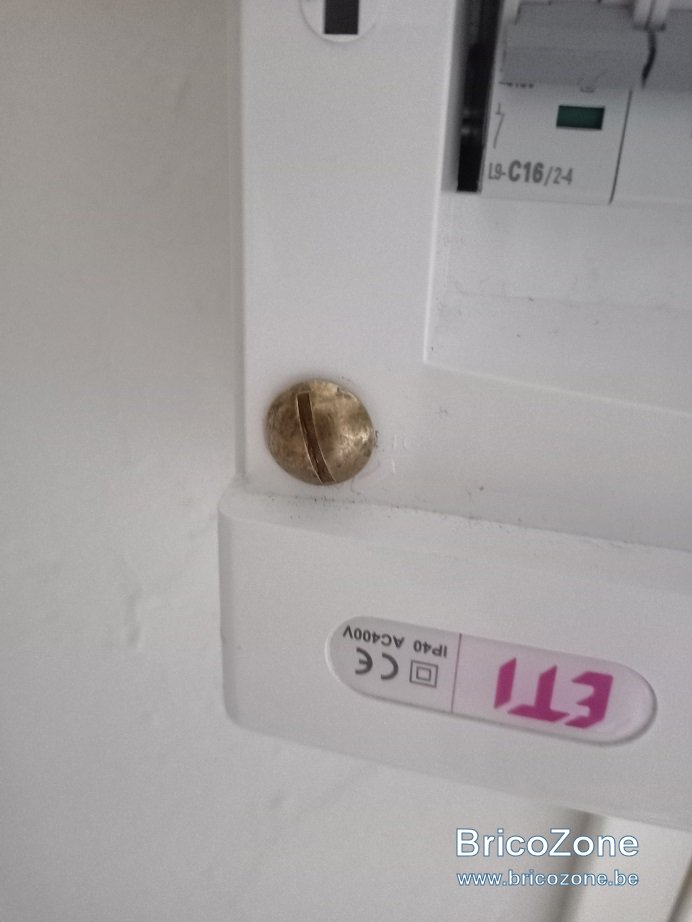

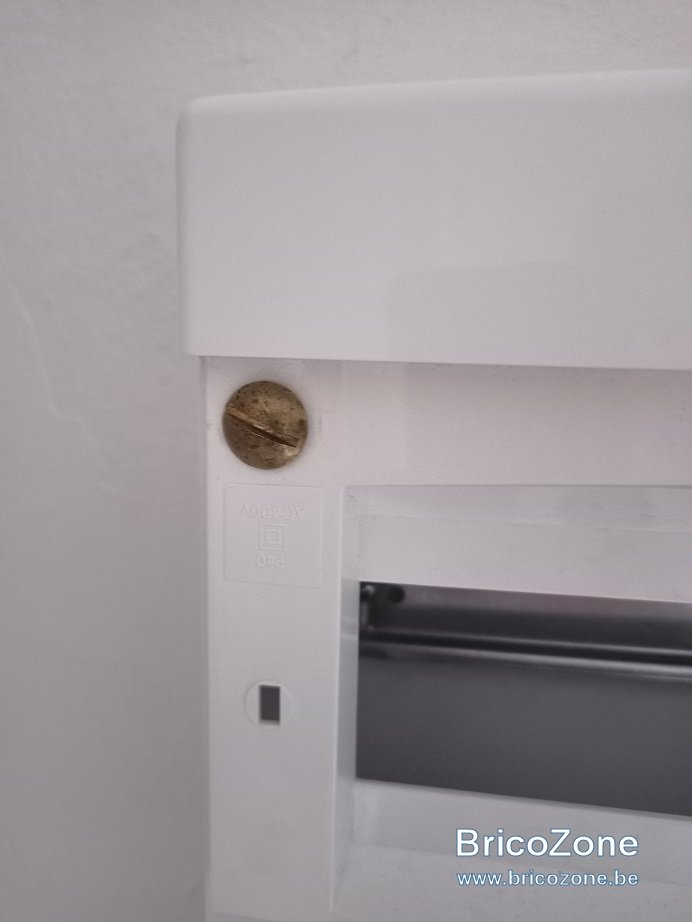

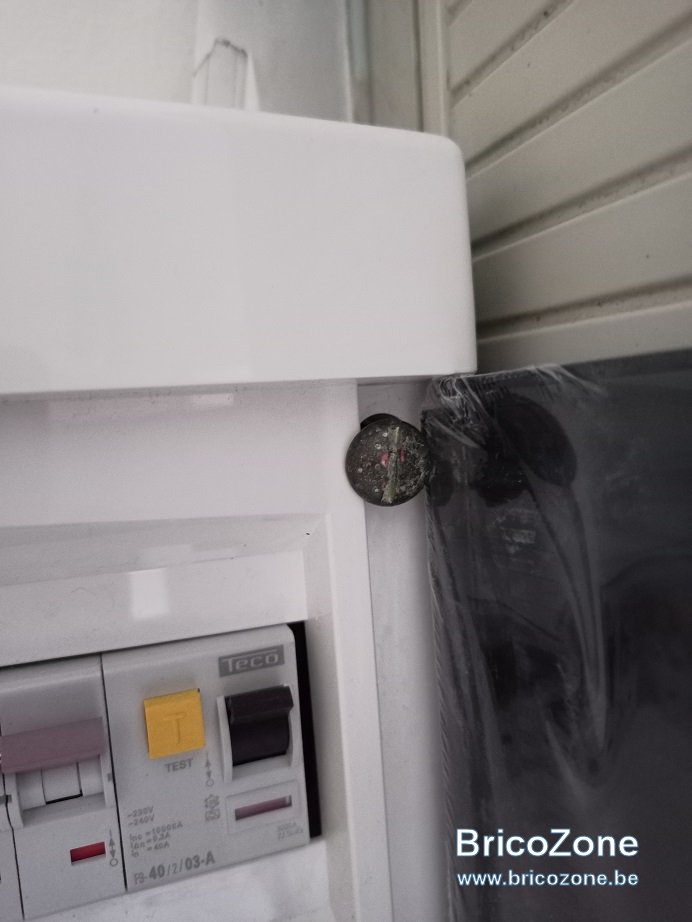

Le devant du tableau est fixé avec des visses qui ne sont pas ceux d'origine, bricolage avec des visses en métal.
Ca tient très bien, je veux dire c'est solide et facilement démontable/remontable avec un tournevis.
Même si je retrouve les visses d'origine en plastique, je crains que c'est peine perdu.

Bref, ça passe un contrôle?



Rodes

• 10 Mai 2025

• #18

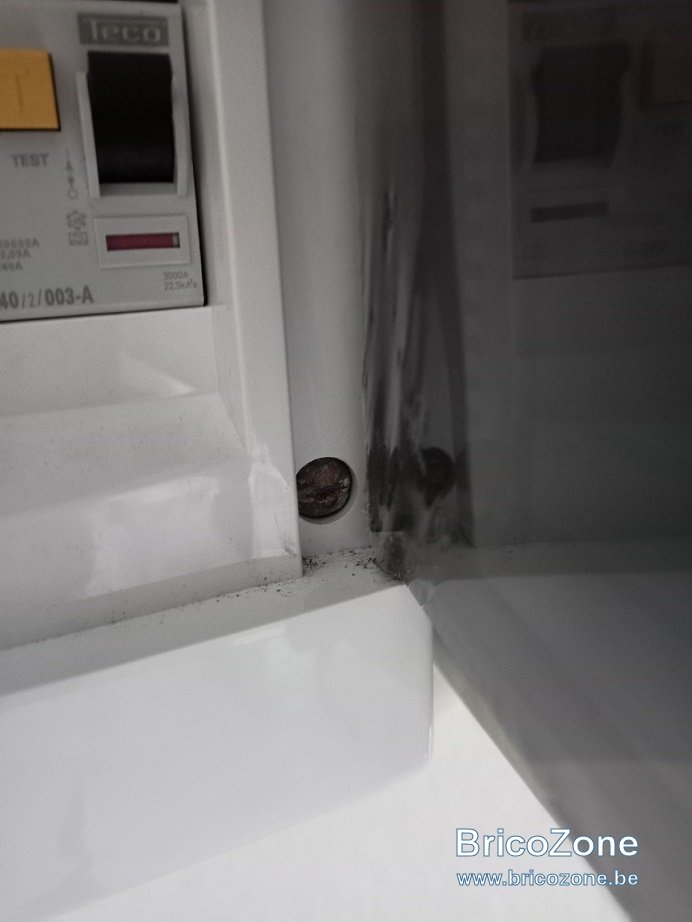

Pour les visses en métal, j'ai demandé a l'organisme de contrôle, pas conforme. Donc tableau a remplacer ...

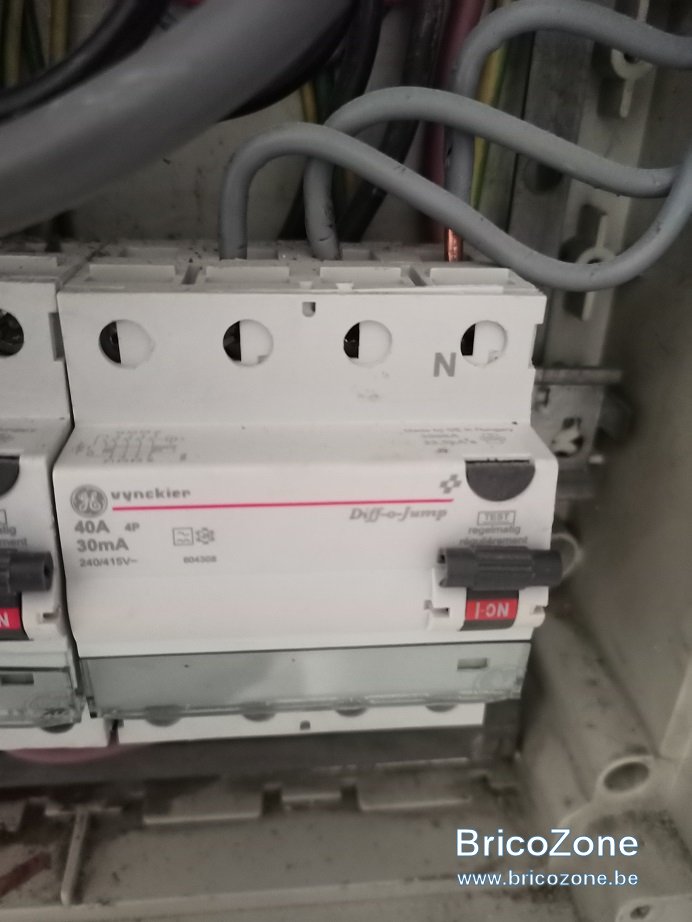

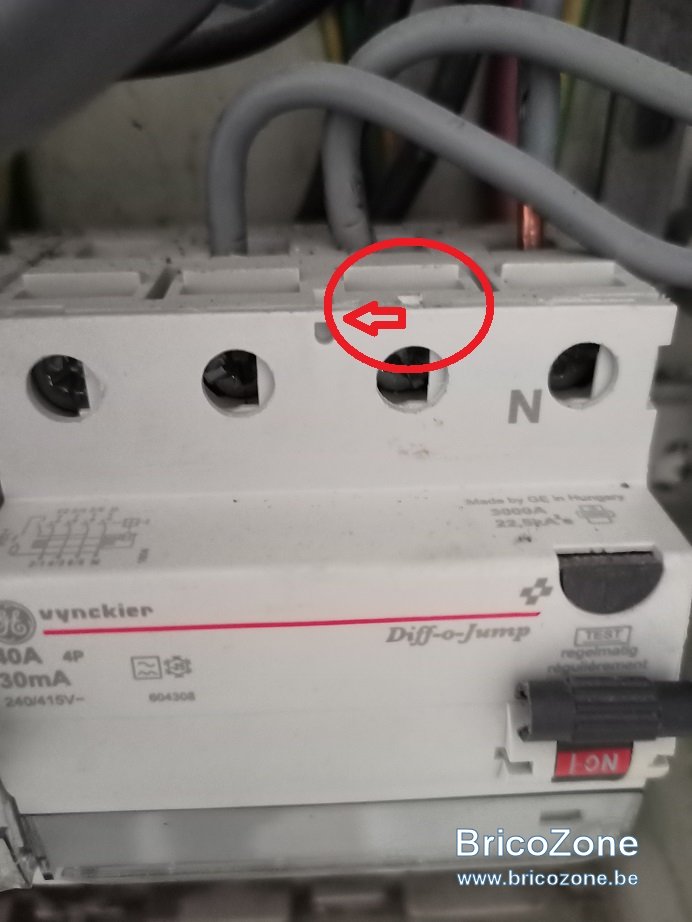

Pour ce sui est des différentiels scalable vynckier, cache qui coulisse comme indique par BG1000, malheureusement pour moi, le 0.03A en est pourvu (voir photos), mais le 0.3 A pas ... Je ne comprends pas comment celui-ci a pu etre enlevée ...

J'ai encore un diff legrand de réserve, je vais donc remplacer.

(Pour ce qui est du fil nu sur les photos, je sais)



Rodes

• 23 Mai 2025

• #19

Pour ce qui est du diff GE-Vynckier dépourvu de son cache coulissant pour le sceller, j'ai pris contact avec les sav ABB (vynckier).
Comme il s'agit de vieux diff, ces caches ne sont plus disponible en commerce, mais le sav en avait encore qqs uns en stock et m'en a gracieusement envoyé 2, j'ai pu les insérer et ça marche!



Rodes

• 24 Mai 2025

• #20

Ceci est le dessous du coffret. Est-ce que je dois mieux obturer ?
