Schémas de raccordement pour interrupteurs

Dans le forum Electricité générale - par siam le 30 Novembre 2006

  1. salut a tous..moi j'ai un soucis avec le limiteur de temperature d'un chauffage electrique a accumulation...il declenche de maniere prematuré et coupe de facon intempestive l'alimentation triphasée du chauffage...quelqu'un pourrait me proposer des solutions?..merci d'avance

    Rasdesi , 20 Novembre 2009
    #21
  2. pyromana

    pyromana 35 ans, Flandre

    pyromana , 25 Décembre 2009
    #22
  3. Blacklord29

    Blacklord29 42 ans, Bruxelles

    Bonjour, mon problème est le suivant, outre le fait que je sois nul en éléctricité...je dispose d'un interrupteur dans la cage d'escalier pour le grenier. Vers cet interrupteur arrivent plusieurs fils (bleu, brun, noir, gris et la prise de terre) le fil brun est branché sur la partie supérieure droite, le noir bas/droite et le gris bas/gauche. Les fils repartent vers le grenier et sortent de leur gaine dans l'attente de je ne sais quel objet. Bref je voudrais brancher l'éclairage du grenier à cet interrupteur.Comment faire le branchement et avec quels fils. Je n'ai du courant que sur le brun et le bleu...
    j'espère que ma description est plus ou moins claire.

    d'avance merci de votre aide.

    Blacklord29 , 23 Janvier 2010
    #23
  4. dawdi

    dawdi 36 ans, Autre pays

    bon boulot

    dawdi , 21 Février 2010
    #24
  5. Lowman

    Lowman 37 ans, Luxembourg

    J'ai un petit prob de raccordement chez moi.

    deux éclairage d'une pièce de la cave est commandé par 3 interrupeurs ( ou bien 2 interrupteurs + 1 permutateur plutôt )

    le branchement a été mal réalisé car il faut que les 2 int du bas soient dans une certaine position pour que celui du haut des escaliers fonctionne ...

    en regardant les schémas de principe de chez niko, j'ai un peu de mal à m'y retrouver ...

    comment fonctionne le permutateur en fait ?

    Lowman , 22 Mars 2010
    #25
  6. dodemontguy

    dodemontguy 56 ans, Liège

    pourrier vous m envoyer le mode d emploi et le manuel pour la regulation chauffage electrique unicomp 560.2
    merci

    dodemontguy , 23 Mai 2010
    #26
  7. Bonjours a tous , je voulais vous demander : Comment faire un shéma Bipolaire ? Si vous pouvez me montrer un Shéma de cablage .. Merci :)

    Niino , 25 Mai 2010
    #27
  8. Ange 54

    Ange 54 63 ans, Bruxelles

    Ici

    [​IMG]

    Interrupteur unipolaire
    [​IMG]

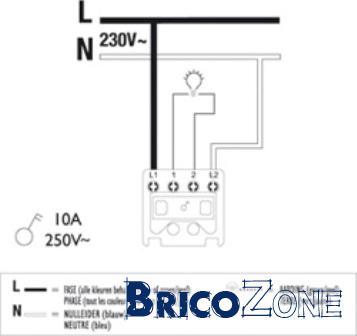

    Interrupteur bipolaire



    [​IMG]

    Va et vient



    [​IMG]

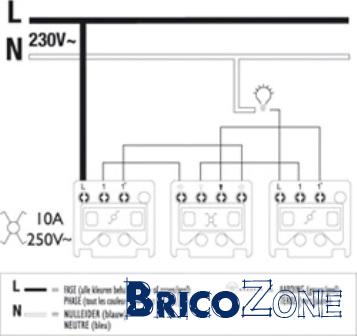

    Va et vient avec inverseur

    Ange 54 , 26 Mai 2010
    #28
  9. Cory

    Cory Bruxelles

    Bonjour Niino,
    Un simple rappel, pour les salles de bain les interrupteurs bipolaire ne sont plus obligatoire.
    Cory

    Cory , 26 Mai 2010
    #29
  10. bulexr

    bulexr 64 ans, Liège

    voici je crois une possibilité de raccorder un deux direction avec du 3g2,5 car je met 2 prises en amont votre avis m'interresse, on m'a dit qu'il fallais du 4g2,5 ou même mieux du 5g2,5[​IMG]

    bulexr , 23 Juin 2010
    #30
  11. omega.067

    omega.067 66 ans, Hainaut

    Bonjour
    pour le raccordement du 2D de droite, tu ne peux pas utiliser de 3G2,5, car il ne comporte que 2 conducteurs actifs, et un conducteur de protection (jaune/vert), il te manque donc 1 conducteur, donc il te faut du 4G2,5 (le G désigne le conducteur de protection GROUND "terre")
    michel

    omega.067 , 23 Juin 2010
    #31
  12. Miotom

    Miotom 66 ans, Liège


    Bonsoir

    De plus avec un 5G2,5² avec ton interrupteur de droite tu repars de la pour alimenter une prise, voila pq le "ou même mieux".

    Miotom , 23 Juin 2010
    #32
  13. omega.067

    omega.067 66 ans, Hainaut

    ben dans ce cas ci, non, car il lui manque soit le neutre, soit la phase, car deux fils navettes, le retour de lampe, ça fait 3 fils, et il en faut encore deux , donc il faut du 6G2,5, mais c'est déjà moins courant à trouver au mètre
    Michel

    omega.067 , 23 Juin 2010
    #33
  14. Miotom

    Miotom 66 ans, Liège

    Miotom , 23 Juin 2010
    #34
  15. adriano

    adriano 56 ans, Hainaut

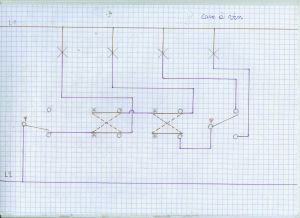

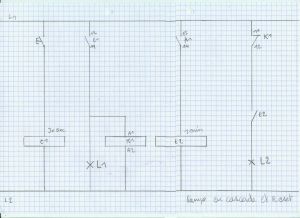

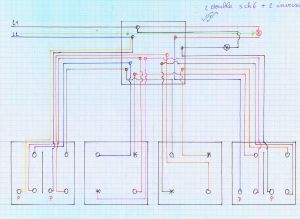

    salut à tous je suis nouveau sur se forum et je vient de voir que certaine personnes cherche des shéma électrique en voici quelque un de mes shéma le ai tous réaliser et ils fonctione. voici mes shéma il y en a une trentaine
    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]


    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]
    Uploaded with ImageShack.us

    Dernière édition par un modérateur: 29 Juin 2010
    adriano , 29 Juin 2010
    #35
  16. Creuzméninges

    Creuzméninges Hainaut

    Waouh les jolis schémas, ça me renvoie en 1987-1988, sur les bancs de l'école.
    A ce propos, un tout grand merci à Messieurs Legrand et Lelong de l'ITSG (C'est les vrais noms et je n'oserais pas en rire) qui sont en partie responsables de mon niveau de connaissance en schémas électriques.

    Creuzméninges , 29 Juin 2010
    #36
  17. chbrot

    chbrot 47 ans, Hainaut

    Bonjour,

    Je comprend bien les schémas d'interrupteurs dans la théorie et aujourd'hui je voulais passer à la pratique : une simple prise de courant commandée par un interrupteur bipolaire. J'ai donc acheté tout le matos : cable XVB 3 x 2.5 mm, prise avec terre, et interrupteur bipolaire.

    J'ai placé la prise au mur, idem pour l'interrupteur que j'ai fixé sur un autre mur.
    J'ai tiré un cable du tableau électrique vers l'interrupteur, pensant ensuite ressortir de celui-ci et repartir vers la prise.

    Un peu avant mon interrupteur, j'ai donc coupé le cable XVB et dénudé les 3 fils. Je pensais brancher chaque extrémité dans l'interrupteur mais... il n'y a pas d'endroit pour brancher le fil de terre dans l'interrupteur !!! 8-|

    Ils ont prévu de brancher la phase et le neutre, mais je fais comment pour connecter les deux extrémités du fil de terre ???

    Du coup, je me retrouve avec deux extrémités de fil de terre, que je ne peux pas connecter avec un domino ou une borne de connexion sans fil car ça ne rentre pas dans la boite de l'interrupteur. On me parle d'une boite de dérivation ? Mais quel montage utiliser ? J'ai réfléchi, mais je ne trouve pas la solution. Je suis sûr que ce n'est pas compliqué pour quelqu'un d'habitué mais moi je trouve pas :-s

    Quelqu'un peut-il m'aider ? Je dois finir ça pour demain soir car vendredi on vient installer un meuble de cuisine juste en dessous de l'interrupteur ;(

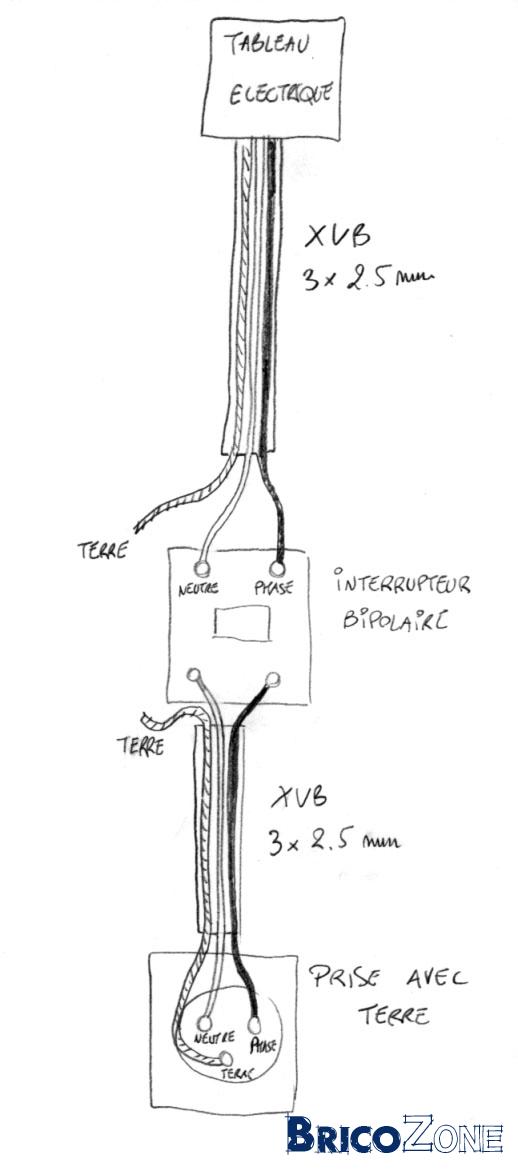

    Je vous joint un dessin qui explique sans doute mieux mon problème

    [​IMG]

    Déjà d'avance un tout grand merci à ceux qui essaieront de m'aider

    Fred

    chbrot , 29 Septembre 2010
    #37
  18. Cory

    Cory Bruxelles

    Bonjour chbrot,
    Toujours regarder avant de couper.
    Vous raccordez vos fils de terre ensemble via un Wago, c'est prévus pour ça.
    Cory

    Cory , 30 Septembre 2010
    #38
  19. omega.067

    omega.067 66 ans, Hainaut

    Bonjour
    je présume que c'est du matériel "apparent" , donc sous l'interrupteur, il doit y avoir moyen de "glisser" un Wago à plat, .... non.....:-'

    omega.067 , 30 Septembre 2010
    #39
  20. brush

    brush 37 ans, Liège

    Bonsoir

    Il y a un truc que je ne comprends pas.
    Par exemple pour le va et vient.

    on a 1 câble qui vient du tableau vers l'interrupteur 1, une terre qui va direct vers la lampe, 1 câble qui va direct vers l'interrupteur 2 et enfin une liaison entre interrupteur.

    Du coup ça veut dire qu'on doit tirer 3 gaines complètes avec 5 fils du tableau et une gaine avec 5 fils entre interrupteurs?!

    Donc, 1 gaine tableau-int1
    1 gaine tableau-lampe
    1 gaine tableau-int2
    1 gaine int1-int2

    Ca me semble être beaucoup de câbles vu qu'à chaque fois sur 5 fils on utilisera 1 ou 2 uniquement :D

    brush , 11 Décembre 2010
    #40
