Schémas de raccordement pour interrupteurs

Dans le forum Electricité générale - par siam le 30 Novembre 2006

  1. pyromana

    pyromana 35 ans, Flandre

    est ce que tu pourrais faire un petit schéma?

    pyromana , 26 Novembre 2011
    #61
  2. Tchaul

    Tchaul 68 ans, Namur

    Merci à Cory, mais qu'est le courant commutable ?
    Dans la pratique, où faut il raccorder mes deux conducteurs ?
    Le thermostat doit régler un radiateur électrique de 800 W.

    Tchaul , 27 Novembre 2011
    #62
  3. Cory

    Cory Bruxelles

    Bonjour Tchaul,
    Le courant commutable est la charge à commander.
    Dans votre cas, 800 / 230 = 3,5 Am, donc borne 2.
    Pour GlS, vous auriez intérêt à ouvrir un nouveau post lorsque vous avez une question, ça complique de mélanger.
    Je suppose que dans vos 5 fils vous comptez le fil de terre ?
    Et vous avez tous les schémas possible au #42.
    Cory

    Cory , 27 Novembre 2011
    #63
  4. Tchaul

    Tchaul 68 ans, Namur

    Bonjour Cory
    Bien compris !
    Merci pour le renseignement.
    Tchaul

    Tchaul , 27 Novembre 2011
    #64
  5. GlS

    GlS Liège

    Problème résolu ce jour!
    A une prochaine fois...

    GlS , 27 Novembre 2011
    #65
  6. bixal

    bixal Liège

    J'ai besoin de connecter 2 points lumineux indépendants avec :
    2 interrupteurs A et B commandant chacun 1 des points lumineux
    1 interrupteur C commandant l'ensemble des points lumineux. Dans une position, celui-ci éteint tout et dans l'autre position, soit il remet l'installation dans l'état dans lequel elle était avant l'extincton, soit il allume tout (les 2 sont acceptables mais chacun des 2 autres interrupteurs doit pouvoir rallumer le point lumineux qu'il gère, peu importe la position de l'interrupteur C).
    J'ai cogité puis cherché sans succès dans les forums "électricité" mais ne suis pas parvenu à trouver un système simple ou à mettre la main sur un tel schéma. Quelqu'un aurait-il la réponse?

    bixal , 1 Août 2012
    #66
  7. Cory

    Cory Bruxelles

    Bonjour bixal,
    Pour une nouvelle question il serait plus clair d'ouvrir un nouveau post.
    Mais pourquoi un tel montage ?
    Tension secteur ou TBTS ?
    Cory

    Cory , 2 Août 2012
    #67
  8. bixal

    bixal Liège

    Cory,

    Merci pour l'intervention. Je m'en suis rendu compte et j'ai donc ouvert une nouvelle discussion https://www.bricozone.be/electricite/t-raccordement-2-va-et-vient-independants-commande-commune-64444.html
    Il s'agit de tension secteur. La raison du montage est :
    Chambre à coucher lit double
    • 1 point lumineux au-dessus de chaque place
    • Chaque occupant a son interrupteur qui gère son éclairage
    • Possibilité additionnelle de couper le tout en sortant de la chambre tout ne supprimant pas la possibilité de rallumer chaque point lumineux à partir de chaque interrupteur de chaque côté du lit
    .
    Il y aurait moyen de gérer cela simplement avec deux va-et-vient mais cela nécessiterait deux interrupteurs à l'entrée de la chambre (ce que je ferai s'il n'y a pas de solution simple)

    bixal , 2 Août 2012
    #68
  9. pyromana

    pyromana 35 ans, Flandre

    à première vue,n vu que tu veux garder la possibilité d'allumer les differentes lampe quand l'interrupteur général est éteint, je pense qu'une des solutions est la domotique.
    Sinon, l'interrupteur général coupera le courant pour aller jusqu'au autres interrupteurs et empêchera ceux-ci d'allumer la lampe.

    pyromana , 2 Août 2012
    #69
  10. habibdu70

    habibdu70 36 ans, Bruxelles

    Bonjour,

    je suis nouveau et débutant, dans ma maison j'ai décidé de changer tous les prises et interrupteurs de mon salon.

    j'ai tout changé avec la gamme sencys en noir. (beaucoup de gens critique mais en attendant, il sont à un prix abordable...).

    Problème : un des interrupteurs commande la lumière du couloir qui éclaire aussi la cage d'escalier, (il possède 4 bornes). Apparemment c'est du classique: j'ai 3 interrupteurs qui commande 1 seul lampe. J'ai dévissé un interrupteur dans la cage d'escalier, celui ci possède 3 bornes.

    Question : Quel est cette interrupteur avec 4 bornes ? d'aprés ce que j'ai pu comprendre sur ce forum il s'agirait d'un inverseur...

    Mais j'ai cherché dans plusieurs magasin, et dans la marque sencys, je n'ai pas trouvé d'inverseur. est-ce la même chose qu'un interrupteur bipolaire ?

    si quelqu'un à une idée, je suis fortement preneur :)

    @+

    habibdu70 , 25 Septembre 2012
    #70
  11. JPR53

    JPR53 63 ans, Hainaut

    Bonjour,
    Voici un interrupteur inverseur à 4 bornes, il se place entre les 2 autres interrupteurs à 3 bornes > http://www.my-electro.be/fr/product/niko-ref-170-01700/
    comme sur ce schéma > http://forum.pcastuces.com/sujet.asp?f=9&s=38030

    et ici > http://www.my-electro.be/published/...ucts_pictures/Detail-schema-170-01700_enl.png - https://www.bricozone.be/vbimghost.php?do=rawdisplayimg&imgid=22527

    Il paraît qu'il y a 2 modèles d'inverseurs, les pros pourrons le confirmer car je ne sais pas si ce type existe encore actuellement ?

    A+

    Dernière édition par un modérateur: 26 Septembre 2012
    JPR53 , 26 Septembre 2012
    #71
  12. habibdu70

    habibdu70 36 ans, Bruxelles

    merci JPR53, mais mon problème c'est que j'ai acheté tous mes interrupteurs dans la gamme sencys (et non pas nikkos). et actuellement je n'ai toujours pas trouvé d'inverseur sous cette marque.

    Si quelqu'un a une idée, je suis preneur...

    PS: j'ai vu sur ce forum, que des personnes achète leurs matériel électrique à un autre endroits que brico, plan-it, ou gamma. Si quelqu'un pouvez me dire ou acheter à des prix réduit ça serais bien...

    habibdu70 , 26 Septembre 2012
    #72

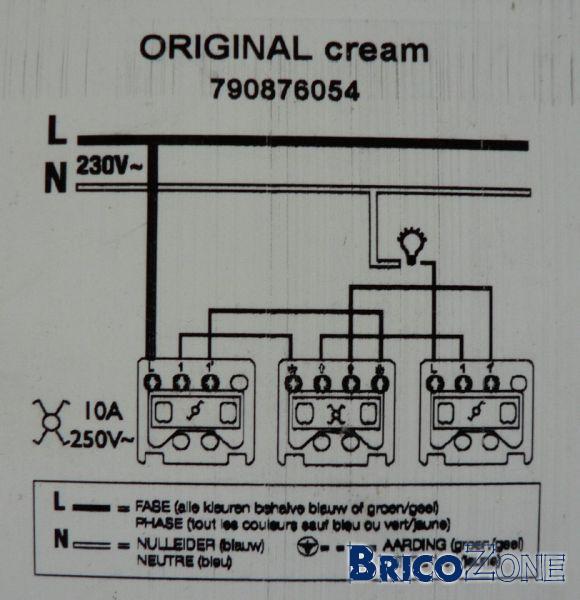

  13. JPR53

    JPR53 63 ans, Hainaut

    JPR53 , 26 Septembre 2012
    #73
  14. electronic_musi

    electronic_musi 34 ans, Liège

    Bonsoir à tous,

    Je suis entrain de rénover plusieurs pièces de la maison et je me suis dis que j'allais changer les interrupteurs et les prises. J'ai donc acheter des prises et interrupteur de la marque niko. J'ai changer celui des toilettes ou j'avais 3 fils à installer, dans le nouvel interrupteur, je n'ai que 2 bornes. En cherchant un peu j'ai réussi à rebrancher le tout correctement. Tantôt je regarde vite fait les 4 interrupteurs du couloir et j'ai remarque qui en a deux ou y'a 4 fils qui sont raccordé à l'interrupteur (dans les anciens interrupteur, y'a 3 bornes).

    Il est possible de raccorder 4 fils dans un interrupteur à 2 bornes?

    ps: je suis une vrai buse en electricité donc soyez indulgent:)
    ps2: j'espere ne pas me tromper de rubrique dans le forum

    electronic_musi , 13 Novembre 2012
    #74
  15. omega.067

    omega.067 65 ans, Hainaut

    hello
    attention, ceux qui ont 3 fils, sont des deux directions sch6 et ceux qui ont 4 fils, sont des permutateurs, sch7, il faut en remettre des pareils au mêmes endroits, sinon, ton système va et vient n'ira plus, et repère bien leur position, avant de démonter, ou alors, apprête toi à chercher comment raccorder les nouveaux, car les bornes ne sont plus aux mêmes endroits
    Michel

    omega.067 , 15 Novembre 2012
    #75
  16. Cory

    Cory Bruxelles

    Cory , 15 Novembre 2012
    #76
  17. electronic_musi

    electronic_musi 34 ans, Liège

    tout est rentré dans l'ordre:) merci à vous tous:)

    electronic_musi , 15 Novembre 2012
    #77
  18. electronic_musi

    electronic_musi 34 ans, Liège

    au fait un bipolaire et un permutateur, c'est la même chose?

    electronic_musi , 15 Novembre 2012
    #78
  19. mxseba

    mxseba 39 ans, Liège

    salut,
    bipolaire tu coupe la phase et le neutre , permuteur sert pour un point lumineux avec 3 direction voir 4 ...ex: une lampe pour 3 interrupteur ,2 interrupteur 2Direction et un permuteur, le permuteur tu as 4 files les 2 liaisons du premier 2D et du deuxieme 2D ...
    voila j'espere que j'ai été claire ...

    mxseba , 15 Novembre 2012
    #79
  20. JPR53

    JPR53 63 ans, Hainaut

    Bonsoir,
    Un interrupteur bipolaire coupe les 2 phases, il a 4 bornes.

    Un permutateur et un inverseur sch7, il inverse les 2 fils de navette qui relie les 2 interrupteurs sch6 entre-eux voir les liens, c'est l'interrupteur du centre 1 voir plus pour autant de point de commande > https://www.bricozone.be/electricite/t-va-et-vient-3-interrupteurs-1433.html
    http://www.d-home-otik.com/permutateur-celiane-reference-67006-p-2370.html
    http://fr.wikipedia.org/wiki/Fichier:Va_et_vient_3_interrupteurs.gif
    Bonne soirée

    Dernière édition par un modérateur: 15 Novembre 2012
    JPR53 , 15 Novembre 2012
    #80
