Schémas de raccordement pour interrupteurs

Dans le forum Electricité générale - par siam le 30 Novembre 2006

  1. omega.067

    omega.067 65 ans, Hainaut

    bonjour
    en fait, ça dépend de la configuration "géographique" (de la localisation) des différents appareils, et du cheminement des câbles
    fait nous un petit dessin de l'implantation des interrupteurs, de la lampe, et de l'arrivée, on te guidera
    Michel

    omega.067 , 11 Décembre 2010
    #41
  2. Cory

    Cory Bruxelles

    Bonjour brush,
    Y a plus simple, un XVB3g1.5 du coffret a l'interrupteur le plus proche, un XVB4G1.5 entre les deux interrupteurs et un XVB3G1.5 du dernier interrupteur à la lampe.
    Cory
    [​IMG]

    Cory , 11 Décembre 2010
    #42
  3. brush

    brush 37 ans, Liège

    Ahhhhh C'est du chinois pour moi tout ça!!! :D

    Je n'ai pas encore de plan, car ma rénovation c'est pour dans deux mois, mais je parlais d'un aspect théorique.

    brush , 11 Décembre 2010
    #43
  4. Cory

    Cory Bruxelles

    Bonjour brush,
    Justement, la théorie se sont les schémas.
    Pour la pratique, comme dit omega.067, dès un petit croquis on pourras aider.
    Cory

    Cory , 12 Décembre 2010
    #44
  5. JeffB

    JeffB 41 ans, Hainaut

    Je suis toujours une quille en électricité ;-) J'ai regardé les schémas en page 1 mais pas très clair pour moi tout ça ...

    La lampe de ma buanderie est allumée par 2 interrupteurs (un dans la buanderie et l'autre dans la cuisine). Je voudrais mettre un interrupteur à témoin à la cuisine. Le problème SERAI que l'interrupteur de la cuisine n'est pas le "principal".

    Il m'a été dit que dans ce cas, il n'est plus possible de mettre un interrupteur à témoin. C'est exact ? Il ne m'est plus possible de tirer un câble.

    Merci !

    JeffB , 22 Mars 2011
    #45
  6. JeffB

    JeffB 41 ans, Hainaut

    Je me permets de faire un 'tit up de ma demande (post précédent).

    Est-ce qu'un schéma en 1è page permets de faire ce que je voudrais ? Je le montrerai à mon électricien pour réalisation.

    Merci.

    JeffB , 24 Mars 2011
    #46
  7. Cory

    Cory Bruxelles

    Bonjour JeffB,
    Si vous avez un électricien il vous suffit de lui dire ce que vous voulez et et si c'est un vrais électricien qui connait son métier il n'aura pas besoin de schéma.
    Cory

    Cory , 24 Mars 2011
    #47
  8. JeffB

    JeffB 41 ans, Hainaut

    Bonjour Cory,

    C'est un "vrai" électricien (qui a fait toute ma maison et celle d'avant sans aucun problème) mais il me dit que ce que je veux est impossible.

    Si c'est impossible, OK il est bon.
    Si c'est possible, OK il n'est pas bon (ou ne connait pas cette possibilité) mais je suis quand même coincé ...

    Je suis de nature méfiante et à prendre beaucoup de renseignements ...

    JeffB , 24 Mars 2011
    #48
  9. Cory

    Cory Bruxelles

    Bonjour JeffB,
    Désolé, je n'avait pas vu cette question sous cet angle.
    Donc vous avez un circuit deux directions (ou vas et vient) et vous voudriez un témoin sur l'interrupteur de la cuisine pour indiquer que la buanderie est allumée ?
    Question ; la buanderie a t' elle d'autres issues que la porte de la cuisine ? en d'autre termes, y a t'il plus qu'une porte ?
    Déjà répondre à ces deux questions aiderait à vous ... aider.
    Cory

    Cory , 24 Mars 2011
    #49
  10. JeffB

    JeffB 41 ans, Hainaut

    Merci Cory.

    J'ai un interrupteur dans ma buanderie (près de la porte de l'extérieur) et un interrupteur dans ma cuisine (près de la porte buanderie - cuisine). Ces 2 interrupteurs commandent la lampe de ma buanderie.

    L'interrupteur dans la buanderie serai le "principal"; à l'époque, il m'avait demandé de voir si les fils de la cuisine montaient (je suppose vers la lampe) ou descendaient (je suppose vers l'autre interrupteur). Ils descendent et donc il dit que ce n'est pas possible.

    Si cela est nécessaire, je peux démonter les interrupteurs et faire une photo ?

    Merci.

    JeffB , 24 Mars 2011
    #50
  11. omega.067

    omega.067 65 ans, Hainaut

    Bonjour
    au pire, un témoins inversé, je m'explique si on le branche sur les deux fils "va et vient" le témoin sera éclairé quand la lampe est éteinte, et il sera éteint quand la lampe sera allumée, je sais c'est biscornu, mais si il n'y a pas moyen de faite autrement :-'
    sinon, remplacer les sch6 par des boutons poussoirs, et utiliser un télérupteur dans le blochet, ça ferait récupérer un fil
    Michel

    omega.067 , 24 Mars 2011
    #51
  12. JeffB

    JeffB 41 ans, Hainaut

    Bonjour Omega,

    Ca va; mon électricien n'est pas trop mauvais alors ;-)

    Malheureusement :)

    Ca coute combien un télérupteur ?

    Merci !

    JeffB , 26 Mars 2011
    #52
  13. omega.067

    omega.067 65 ans, Hainaut

    euh.. les prix, moi :blush: c'est la comptabilité qui s'en occupe, mais Cory va pas tarder :grinning:
    Michel

    omega.067 , 27 Mars 2011
    #53
  14. JeffB

    JeffB 41 ans, Hainaut

    OK; merci.

    On va attendre Cory ;-)

    Mais par contre, je viens de voir qu'il faudrait remplacer les interrupteurs par des BP. Ca risque de faire monter sérieusement la facture ...

    JeffB , 28 Mars 2011
    #54
  15. Cory

    Cory Bruxelles

    Bonjour,
    Un exemple parmi d'autres.
    Télérupteur Yokis type MTR500E, 31,50€.
    Poussoir Niko, 6,55€.
    Plaque de recouvrement, 1,42€.
    Cory

    Cory , 28 Mars 2011
    #55
  16. JeffB

    JeffB 41 ans, Hainaut

    Merci Cory,

    Je pensais un peu plus cher ... Un jour peut-être !

    Bonne journée.

    JeffB , 29 Mars 2011
    #56
  17. Monoplan

    Monoplan Bruxelles

    Merci pour cette discussion

    Monoplan , 3 Août 2011
    #57
  18. Tchaul

    Tchaul 68 ans, Namur

    Bonjour à tous, je ne connais pas grand chose en électricité et j'ai besoin de votre aide pour une petite explication.

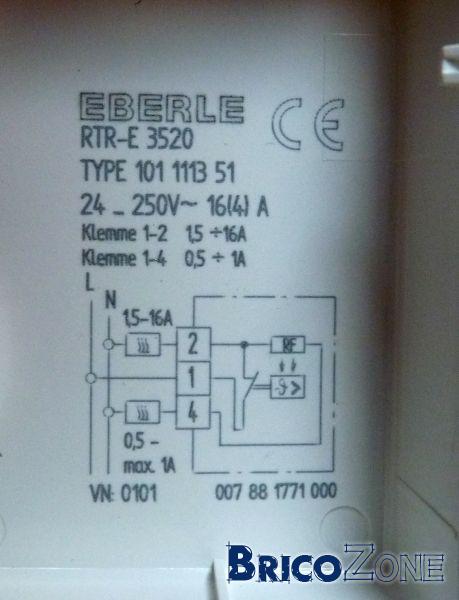

    Voici mon problème je viens d'acheter un thermostat très simple mais je me demande pourquoi il y a 3 connections je ne vois pas l'utilité de la borne 4 (voir photo).
    Merci de me donner une explication. [​IMG]

    Tchaul , 26 Novembre 2011
    #58
  19. Cory

    Cory Bruxelles

    Cory , 26 Novembre 2011
    #59
  20. GlS

    GlS Liège

    Bonjour!

    J'ai un problème avec qq interrupteurs va et vient chez moi. On fait notre installation électrique nous mêmes avec les conseils d'un coach qui ne s'avère pas si bon coach que ça... Du coup, j'ai besoin de votre aide!
    Les cables sont tirés et sont maintenant en-dessous du plafonnage et de la chape.
    Je me retrouve avec, sur le 1er interrupteur va-et-vient unipolaire:
    - L'alimentation
    - La lampe
    - Les 5 fils du va-et-vient
    Et sur le 2ème interrupteur va-et-vient unipolaire:
    - Les 5 fils du va-et-vient.
    Je ne sais pas comment relier mes interrupteurs puisque j'aurais dû avoir la lampe sur l'un et l'alimentation sur l'autre au lieu d'avoir tout sur le même....

    Quelqu'un sait-il comment je peux faire pour m'en sortir????

    Merci d'avance de votre aide!

    GlS , 26 Novembre 2011
    #60
