Schémas de raccordement pour interrupteurs

Dans le forum Electricité générale - par siam le 30 Novembre 2006

  1. Euphobricolo

    Euphobricolo 50 ans, Hainaut

    Bonjour JPR,
    C'est l'ampoule principale, ampoule économique.[​IMG]
    5j'espère que l'image est visible)

    Euphobricolo , 7 Février 2015
  2. JPR53

    JPR53 63 ans, Hainaut

    Oui, on là voit bien cette ampoule économique au mercure très polluante d'ailleurs.

    Et celle du témoin, elle est de quelle type ?

    A mon avis c'est la petite lampe témoin qui alimente l'ampoule extérieure.

    Fait un petit schéma à la main pour nous montrer comment as-tu réalisé les raccordements avec le témoin ?

    Mais voyons l'avis des pros du forum ?

    Bonne suite et mes amitiés à CORY qui est toujours bien actif sur le forum ainsi que bien d'autres participants. ;-)

    JPR53 , 7 Février 2015
  3. Euphobricolo

    Euphobricolo 50 ans, Hainaut

    [​IMG]
    J'ai utilisé le schéma de droite.
    Et mes branchements sont bons. :mad:

    Euphobricolo , 7 Février 2015
  4. Cory

    Cory Bruxelles

    Cory , 7 Février 2015
  5. Euphobricolo

    Euphobricolo 50 ans, Hainaut

    Merci beaucoup pour cette info, Cory ! :)
    Je puis donc à nouveau me concentrer sur les témoins lumineux.
    Pour ce point, je vais transformer (à nouveau) le câblage pour appliquer le schéma du milieu. On verra si cela fonctionne mieux ! ;-)
    Je veux tiens au courant ! (Désolé pour le mauvais jeu de mot!) ;-)

    Euphobricolo , 7 Février 2015
  6. omega.067

    omega.067 65 ans, Hainaut

    hello
    si tu veut que le témoin, fonctionne quand la lampe externe est allumée, c'est le schéma de gauche, qu'il faut appliquer
    Michel

    omega.067 , 8 Février 2015
  7. Euphobricolo

    Euphobricolo 50 ans, Hainaut

    J'en avais peur.
    En plus, ça complique vachement les choses car tout est encastré.
    Mais c'est impossible car un des 2 interrupteurs est double.
    Il n'y a donc que 3 bornes par interrupteur.
    Je vais quand même essayer le version centrale et si ça ne fonctionne pas, il faudra que j'imprime l'info dans mon cerveau que le signal est inverse. ;-)
    Merci quand même et bon dimanche.

    Euphobricolo , 8 Février 2015
  8. omega.067

    omega.067 65 ans, Hainaut

    mais tu n'a pas besoin de "borne" supplémentaire sur l'interrupteur, un Wago ou un connex, suffit car la borne "O" est une borne isolée, juste pour faire une liaison, qu'elle soit sur l'interrupteur, ou dans le fond du blochet, c'est pareil :-'
    Michel

    omega.067 , 8 Février 2015
  9. Abdelkarim

    Abdelkarim 51 ans, Autre pays

    bonjour à tous ,
    svp! je vais procéder à la mise en place d'une chaudière à gaz pour chauffer des chambres (de 5m*3.5m*3m chacune) , un hall de 3.5m*3.5m*3.5m et un couloir de 8m*2.5m*3.5m ,mais par manque d'information de ne sais pas les type et le nbre de radiateur qu'il faut de radiateur ( car j'ai trouver sur la marché des radiateur en fonte et d'autre en aluminium je pense ) et merci d'avance.

    Abdelkarim , 9 Février 2015
  10. Plumy

    Plumy 29 ans, Liège

    Est-ce que c'est une ampoule led ?

    Plumy , 9 Février 2015
  11. omega.067

    omega.067 65 ans, Hainaut

    bonjour
    tu aura plus de chance, d'être renseigné dans la rubrique "chauffage" car ici , c'est l'électricité :-'
    Michel

    omega.067 , 9 Février 2015
  12. Plumy

    Plumy 29 ans, Liège

    Je viens de voir plus haut que la réponse était déjà donnée. Gloups...

    Plumy , 9 Février 2015
  13. Abdelkarim

    Abdelkarim 51 ans, Autre pays

    merci omega.067 .

    Abdelkarim , 9 Février 2015
  14. NZGilead

    NZGilead 38 ans, Hainaut

    Bonjour,

    Encore une fois, je me tourne vers vous pour un peu de support technique. Ayant installé mes luminaires Philips Ledino, il me fallait des dimmers en remplacement de mes interrupteurs. J'ai donc opté pour les Niko 310-02800.

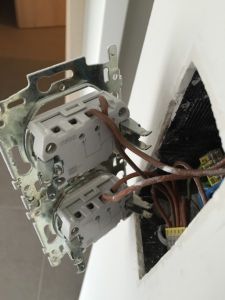

    Au démontage de mes interrupteurs existants, voici ce que je trouve:

    [​IMG]

    Je m'attendais à des fils bleus et bruns comme mon interrupteur de salle de bain, sauf qu'ici deux fils bruns par interrupteurs.

    J'ai essayé plusieurs combinaisons pour le branchement mais je suis resté sans résultat, quelqu'un pourrait il me renseigner svp ?

    NZGilead , 28 Mars 2015
  15. Plumy

    Plumy 29 ans, Liège

    Le neutre ne passe pas par l'interrupteur (sauf cas à part) donc normal de ne pas y voir de fil bleu. Par contre, le fil sur le 1 aurait idéalement du être noir ou gris pour mieux s'y retrouver si c'est du va-et-vient...

    A votre place je placerais du tape gris ou noir sur le fil qui sort du 1 si c'est du va-et-vient (idem sur l'autre). Si pas de va-et-vient les couleurs ne sont pas mauvaises comme ça.

    L = Phase (brun, gris, noir)
    N = Neutre (bleu)
    1, 1', 2 = Sortie

    Plumy , 29 Mars 2015
  16. omega.067

    omega.067 65 ans, Hainaut

    hello
    à voir sur cette photo ,(si tu n'a rien décâblé) ce sont bien deux "va et vient" mais utilisés en interrupteur simple
    il y a donc la phase "brun" et le retour vers le luminaire, qui est brun aussi
    repère donc bien les deux circuits, pour ne pas "mélanger"
    par ex un coup de feutre noir, sur les deux fils (bruns) du circuit 1 et rien sur le circuit 2
    Michel

    omega.067 , 29 Mars 2015
  17. NZGilead

    NZGilead 38 ans, Hainaut

    Bonjour Plumy & Omega,

    Non il ne s'agit pas de va et vient. J'ai deux points lumineux dans le séjour et chacun dispose de son interrupteur (les deux qu'on voit sur la photo). Et là ils sont juste sorti du mur (je n'ai rien modifié). Sur l'interrupteur dimmer j'ai ces entrées-sorties:
    [​IMG]

    Etant donné que je n'ai que deux fils, je ne dois cabler que le L et le N ? Qu'en est il du x ?

    NZGilead , 29 Mars 2015
  18. Plumy

    Plumy 29 ans, Liège

    Oui de toute façon si ça avait été du va-et-vient le 1 et 1' auraient tous les deux été utilisés.

    Pour le dimmer, le X est la sortie de la phase vers la lampe donc nécessaire.

    Et dans ce cas-ci, le neutre et la phase doivent passer par l'interrupteur pour alimenter celui-ci. (?)

    Néanmoins les schémas m'étonnent. Quelle marque ? Quelles modèles ?

    Sinon pour le fil du neutre, il faut regarder dans le blochet, il doit y avoir un waggo avec les neutres. Il faut amener un fil depuis le waggo jusqu'au dimmer (si les schémas sont correctes). Le fil de phase (L) reste sur le L et le celui qui est sur le 1 est en fait le X du dimmer.

    Plumy , 29 Mars 2015
  19. NZGilead

    NZGilead 38 ans, Hainaut

    Oui il y a bien plusieurs waggo dans le blochet.
    Le modèle de mon nouvel interrupteur c'est Niko 310-02800. Le modèle qui est au mur actuellement doit être un 170-01200 mais il faut que je vérifier je n'ai pris la photo que de l'arrière pour voir les branchements.

    NZGilead , 29 Mars 2015
  20. NZGilead

    NZGilead 38 ans, Hainaut

    Donc en résumé (et excusez moi si je pose des questions qui vous semblent idiotes mais l'électricité ce n'est pas mon truc à la base et je préfère ne pas faire de bêtises).

    Le L brun va dans le L du dimmer
    Le 1 brun va dans le x du dimmer
    Je ponte un nouveau fil bleu qui va du waggo "bleu" (car il y a un waggo de fils bleu, un de fils brun et un de fils de terre) dans le L du dimmer. (En fait faudra que je ponte deux fils du waggo, un pour chaque interrupteur et peu importe de quel fil je pars au waggo j'imagine ?)

    NZGilead , 29 Mars 2015
