Schémas de raccordement pour interrupteurs

Dans le forum Electricité générale - par siam le 30 Novembre 2006

  1. Raph6900

    Raph6900 33 ans, Luxembourg

    Bonjour cory,

    Je ne fais pas de pub pour le site. Bien que, a mon avis les photos proviennent surement d'une base de données. Enfin, ce n'est pas le but de mon post....

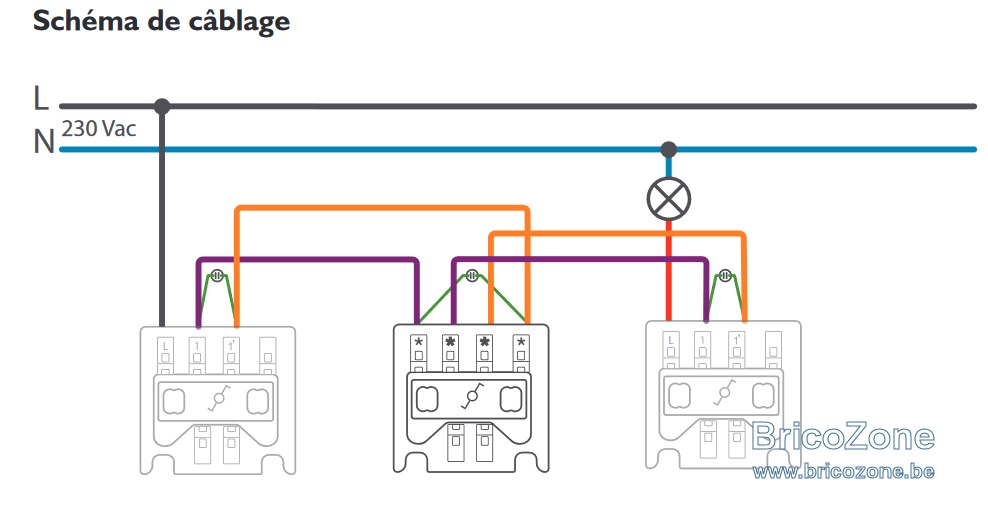

    Les schémas sont ils corrects ?

    Bien a toi

    Raph

    Raph6900 , 26 Décembre 2016
  2. razorback

    razorback 48 ans,

    Bonjour Cory... Et bien non, ayant pris le même type d'interrupteur, je n'ai pas pensé à prendre des photos. Renseignements pris, on m'a conseillé d'avoir un interrupteur"normal" et des boutons poussoirs. Ma femme m'a rappelé qu'un ami doué en électricité était passé une fois quand je n'étais pas là et avait qualifié le système d'aberrant... :mad:

    razorback , 26 Décembre 2016
  3. Plumy

    Plumy 32 ans, Liège

    Hello,

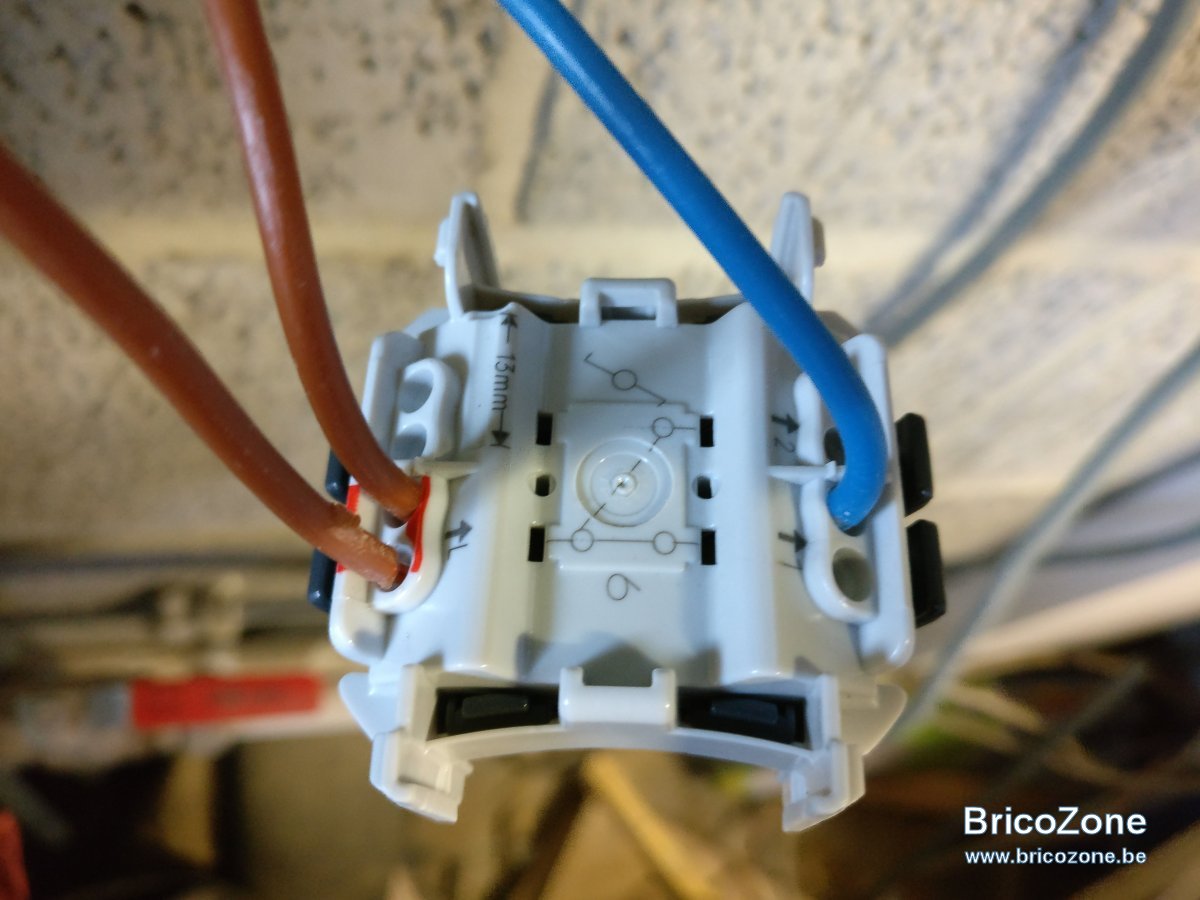

    J'ai besoin de votre aide parce que je ne parviens pas à brancher mon interrupteur correctement.

    Quand je mets le deuxième neutre sur la deuxième sortie ça fait sauter les plombs. Et déjà ça me semble bizarre de couper le neutre mais comme c'est un interrupteur hydro c'est sans doute normal.


    Dernière édition: 16 Février 2019
    Plumy , 16 Février 2019
  4. Cory

    Cory Bruxelles

    Bonjour,
    Bizarre votre montage, vous voulez couper le neutre et je ne vois qu'un seul bleu ? Et en plus vous utilisez un interrupteur 2 directions comme un bipolaire.
    Vous raccordez les deux bleu ensemble dans un Wago, et placez un brun à la place du bleu actuel.

    Cory , 16 Février 2019
  5. Plumy

    Plumy 32 ans, Liège

    Okay. Merci ! (Le deuxième neutre n'était plus branché). Vu comme ça ça semble logique :p

    Plumy , 16 Février 2019
  6. Henri

    Henri 52 ans, Namur

    salut le monde (ca fait un bail :blush: )
    j’espère que vous allez bien, tous.
    je me replonge dans des travaux, ...électrique dans ce cas et j'aurais besoin d'aide siyouplé.
    juste en répondant a mes questions qui vont certainement fuser...o_O

    je me lance....
    -en éclairage de jardin, suis-je obligé de bosser en bipolaire? (interrupteurs sur la terrasse couverte)



    merci de votre aide.

    Henri

    Dernière édition: 24 Février 2019
    Henri , 24 Février 2019
  7. Cory

    Cory Bruxelles

    Bonjour,
    Non, pas du tout, les interrupteurs bipolaires ne sont plus obligatoire de puis plusieurs années.

    Cory , 24 Février 2019
  8. Henri

    Henri 52 ans, Namur

    super, merci Cory,
    cela me rassure bien

    du coup, ce schéma vous semble correct?
    oops, j'ai dessiné une erreur, je redessine.

    Dernière édition: 24 Février 2019
    Henri , 24 Février 2019
  9. Cory

    Cory Bruxelles

    Aussi les circuits extérieur ne doivent pas être obligatoirement sur le différentiel de 30mAm.

    Cory , 24 Février 2019
  10. Henri

    Henri 52 ans, Namur

    j'avoue que ça me stresse un peu de jouer avec l’électricité.
    qqun voudrait regarder ce schéma, svp? (et me dire si il est correct, éventuellement :blush:)
    [​IMG]

    Dernière édition: 24 Février 2019
    Henri , 24 Février 2019
  11. kiffpit

    kiffpit 37 ans, Namur

    Après rien ne vous empêche de protéger plus...(peut être avec plus de désagréments) ;

    Diff. 30 Ma et bipolaire....

    Mais c'est juste dépenser plus d'argent pour un effet psyco....

    kiffpit , 24 Février 2019
  12. Henri

    Henri 52 ans, Namur

    ça m'arrange de rester en mono... pas envie de sur-cabler

    Henri , 24 Février 2019
  13. omega.067

    omega.067 69 ans, Hainaut

    hello
    sans vouloir "pinailler" mais pour une "harmonisation au cas ou" c'est le bleu (éventuel neutre) que l'on distribue partout, (ainsi que le vert/jaune) et c'est la phase que l'on coupe par les interrupteurs (dans ton cas, le rouge)
    Michel

    omega.067 , 25 Février 2019
  14. Henri

    Henri 52 ans, Namur

    merci Omega :) impec!!
    je ne savais pas

    Henri , 25 Février 2019
  15. flashman

    flashman Liège

    Et le "G" veut dire "ground" (terre)... On ne dit pas 2G + terre mais 3G2,5 par exemple...

    3G2,5 veut dire 3 fils dont un est la terre.

    Si il n'y a pas de terre, on dit, par exemple, 2x2,5 ce qui veut dire 2 fils de phase sans terre.


    Si on dit 2G+ terre, ça voudrait dire un câble avec seulement une phase et une terre, et, une terre en + séparée (1phase + 2 terres).


    4G + terre, c'est 5G2,5...

    flashman , 25 Février 2019
  16. Henri

    Henri 52 ans, Namur

    super :)
    j'en apprends tous les jours :)
    merci

    Henri , 25 Février 2019
  17. Cory

    Cory Bruxelles

    Il n'est jamais trop tard pour apprendre :p

    Cory , 25 Février 2019
  18. Henri

    Henri 52 ans, Namur

    Clairement!

    Henri , 25 Février 2019
