Schémas de raccordement pour interrupteurs

Dans le forum Electricité générale - par siam le 30 Novembre 2006

  1. Plumy

    Plumy 29 ans, Liège

    C'est bien ça si ce n'est que les fils bleu vont dans le N du dimmer.

    Je pense qu'on s'était compris et que c'est juste une faute de frappe de votre part, mais je préfère repréciser pour être sur.

    Plumy , 30 Mars 2015
  2. NZGilead

    NZGilead 38 ans, Hainaut

    En effet c'est bien le N du dimmer que je voulais dire. Encore une autre question, maintenant qu'on y est presque, je suis retourné à l'appartement afin de procéder à la manoeuvre sauf que ... les waggo ... visiblement c'est pas comme un sucre "normal" on dirait qu'on ne sait faire passer qu'un seul fil par trou, est-ce correct ? Du coup je me demande comment faire pour faire ça le plus proprement possible.

    NZGilead , 30 Mars 2015
  3. Plumy

    Plumy 29 ans, Liège

    Un seul fil effectivement. Il existe des waggos pour faire des raccords de 2,3,4,5 et 8. Si il n'y a plus de place sur les waggos existants, il vaut mieux prendre des plus grands.

    Pour l'utilisation, les fils se clipsent et déclipsent "facilement" dans les waggos. Attention quand même à ce que les conducteurs soient en bon état. Il m'est déjà arrivé d'en casser dans le waggos en retirant un fil et ça rends l'emplacement inutilisable.

    Plumy , 30 Mars 2015
  4. kiffpit

    kiffpit 34 ans, Namur

    Et j'ajouterai qu'il y à un repère de mesure sur la wago, vous indiquant la bonne longueur de fil dénudé.
    Suffit de les inséré un dans chaque trou, et tirer légèrement pour vérifier l'encrage (mais on le sent que ça accroche lorsque qu'on l'insère....)

    kiffpit , 30 Mars 2015
  5. NZGilead

    NZGilead 38 ans, Hainaut

    J'en étais arrivé à la même conclusion (que je venais poster ici) après avoir regarder quelques vidéos sur Youtube. Comme je vois sur ma photo, je dispose de waggo à 5 positions, sachant que j'ai deux interrupteurs vers lesquels je dois faire remonter un fil bleu, il me faut donc un nouveau waggo de 8. Visiblement longeur de 11 et cables entre 0.5 et 2.53.

    Au final c'est cool d'acheter un nouvel appart, on apprend plein de choses en électricités, on apprend à percer dans du carrelage, qui l'eu cru !

    NZGilead , 30 Mars 2015
  6. NZGilead

    NZGilead 38 ans, Hainaut

    Parce que c'est poser une question c'est bien gentil, décrire la solution finale peut être sympa aussi. Voilà maintenant que mes dimmers sont installés, voici comment j'ai fait:
    Les deux fils bruns actuellement connectés à l'interrupteur d'origine sont connectés aux deux N du dimmer. Le bleu qui venait de la meme tresse de cable que le brun et qui était dans le waggo est dans le "x" du dimmer. Et j'ai placé un bleu dans l'emplacement libre du waggo vers le 'L' du dimmer. Et ça fonctionne. Répéter la même opération pour le second interrupteur et puis placer les cables du mieux possible pour faire entrer le dimmer dans le mur car il est sensiblement plus épais que l'interrupteur d'origine. Voilà. Bon dimanche.

    NZGilead , 12 Avril 2015
  7. Thomasmontois

    Thomasmontois 26 ans, Hainaut

    Bonjour ,

    Je dois refaire mon Electricité a neuve a ma maison je suis en plien renovation ( c'est pas trop mon domaine )
    quelqu'un aurait un plan pour les interrupteur & Surtout les lumière

    merci à vous

    Thomasmontois , 3 Avril 2016
  8. golog

    golog 31 ans, Hainaut

    Bonjour,

    je suis un peu perdu dans l'installation, pourtant simple logiquement, d'une lampe et d'un extracteur d'aire + une prise

    j'ai une ligne d'arrivé electrique pour la prise qui doit repartir dans un interrupteur double (lampe + extracteur)

    Auriez-vous un lien vers un schéma pour moi ?

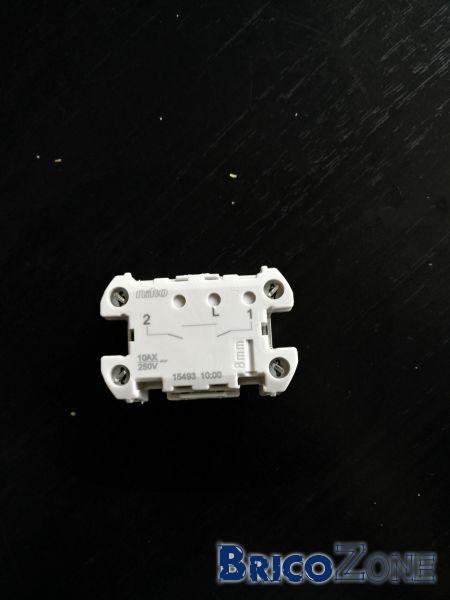

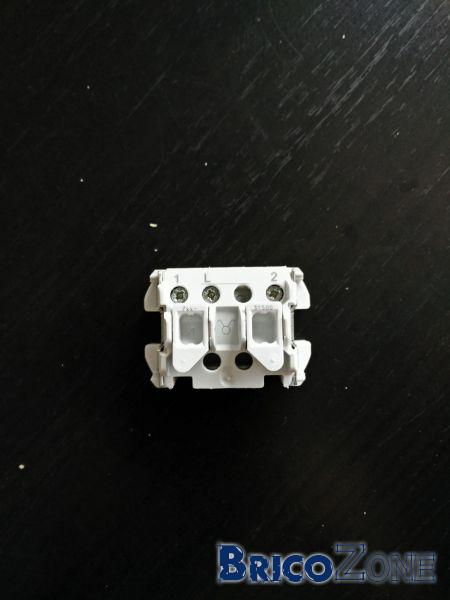

    Voici les photos :






    [​IMG]


    [​IMG][/URL][​IMG]

    Dernière édition par un modérateur: 10 Juin 2016
    golog , 10 Juin 2016
  9. flashman

    flashman Liège

    Ben, tu branches tout tes bleus ensemble... Tu branches tout tes jaune/vert ensemble...

    Le fil brun qui "pend" pour le moment à la prise va de la prise à la borne L.
    Et ensuite, tu branches le fil brun de la lampe sur la borne 1 et le brun du ventilo sur 2...

    Dernière édition par un modérateur: 10 Juin 2016
    flashman , 10 Juin 2016
  10. golog

    golog 31 ans, Hainaut

    haaaa, je pense avoir bêtement compris effectivement.

    J'ai du coup fais un schéma, corrige moi si je me trompe :

    [​IMG]

    golog , 10 Juin 2016
  11. omega.067

    omega.067 65 ans, Hainaut

    hello
    ouaip, schéma correct
    Michel

    omega.067 , 11 Juin 2016
  12. golog

    golog 31 ans, Hainaut

    Merci beaucoup, vaut mieux prévenir que guérir Hehe

    golog , 11 Juin 2016
  13. omega.067

    omega.067 65 ans, Hainaut

    oh, quand on a de bons disjoncteurs :blush: :p :p
    Michel

    omega.067 , 11 Juin 2016
  14. genieschema , 30 Octobre 2016
  15. petdelapin

    petdelapin 38 ans, Namur

    Cette idée me plaît beaucoup, je suis assez autodidacte, mais le mieux c'est d'avoir des exemples concrets et pourquoi pas s’entraîner avec du matériel, mais je ne sais pas comment m'y prend comme décrit ci-dessus si quelqu'un de passage avait un plan pour monter ce testeur, ce serait cool.

    Merci à vous.

    Cordialement.

    petdelapin , 4 Novembre 2016
  16. razorback

    razorback 45 ans,

    Yep, petit problème... Ayant un interrupteur qui ne fonctionne plus depuis un bout de temps, je me décide à le remplacer... Il sert à commander le luminaire de la salle à manger (4 points de commande) Donc démontage et je vois 3 câbles (dont les couleurs ne correspondent à rien, elles diffèrent selon les interrupteurs...). J'achète un va et vient, je le branche et la lumière de la sàm est allumée. Je switche et tout saute. Bidouille de câbles... À chaque fois ça saute quand je switche... Une idée ? J'ai 2 interrupteurs simples et un va et vient sur les autres interrupteurs. Merci d'avance

    razorback , 17 Décembre 2016
  17. Cory

    Cory Bruxelles

    Bonjour razorback,
    Avez-vous fait, comme il faut toujours faire, un schéma de l'ancien câblage ?
    Avez-vous une photo de l'ancien interrupteur ?
    Ainsi on pourra vous aider.
    Cory

    Cory , 17 Décembre 2016
  18. omega.067

    omega.067 65 ans, Hainaut

    hello
    hé, hé, à dix contre un, que c'est le montage avec les phases sur les fils pilotes (va et vient) avec les nouveaux interrupteurs, c'est fichu
    je pense qu'il va falloir se résoudre à utiliser un télérupteur et 4 boutons poussoirs :-'
    Michel

    omega.067 , 17 Décembre 2016
  19. Raph6900

    Raph6900 30 ans, Luxembourg

    Bonjour,

    Sujet très interressant. Jusqu'à aujourd'hui, je comprenais bien les schéma, mais j'avais énormément de mal a me représenter les câbles dans leurs gaines (suis surement un peu débile mais bon) ce qui m'inquiétait pour savoir comment placer mes cables dans les gaines.

    J'ai trouver ceci : http://www.monkitelectrique.be/fr/infos-utiles/

    depuis je vois beaucoup mieux.

    en espérant que cela servira

    Raph6900 , 26 Décembre 2016
  20. Cory

    Cory Bruxelles

    Cory , 26 Décembre 2016
