Sortie de mur robinet jardin

Bonjour,
Je vais refaire mon circuit d’eau qui est branché sur ma pompe de ma cuve d’eau de pluie.
J’ai besoin d’aide pour deux points :

1) Je vais faire ce réseau en multicouches (alpex). Qu’est que vous me conseillez pour traverser mon mur pour passer de la cave au jardin : mur extérieur de 30cm environ (parpaing + brique) et y installer un robinet extérieur qui me servira pour arroser mon jardin. Si vous avez des références (pour le système pour traverser le mur et avoir une sortie propre à l’extérieur) à me conseiller merci de me les transmettre.

2) Pour un second robinet je vais traverser le mur à environ 20cm du sol à l’extérieur (pas le choix car cave enterrée). Je souhaite remonter plus haut le robinet mais je souhaite faire quelque chose de propre (pas de tuyau multicouche qui remonte vers le robinet. Est-ce qui exige des caches pour tuyaux pour faire une finition propre ou des types fontaine/robinet que je pourrait mettre contre le mur et qui cacherai mon arrivée ?

merci de partager vos expériences

Salut ! J'imagine qu'on n'a pas à te dire comment forer un trou dans un mur avec une mèche de 40 cm de long pour murs/briques d'une épaisseur de 30~40cm.
Même une foreuse sur batterie t'avale le travail en moins de temps qu'il ne faut pour te l'expliquer !

Si tu n'as pas l'outil, vois autour de toi si tu peux l'emprunter.
A moins que tu ne veuilles muscler tes bras et te mettre à attaquer le mur par les 2 côtés au marteau/burin , no problem !

Une fois le trou fait, tu y glisseras un manchon de ton choix - un morceau de multiskin - Alpex , etc ... d'un Ø supérieur (DN25 (=1") qui peut avaler le tuyau de DN15 (=1/2") facilement.

A l'extérieur et à la hauteur désirée, tu fixeras une culasse à laquelle tu auras fixé le morceau de tuyau cintré : tu introduiras le tout ( culasse+ tuyau cintré y vissé depuis l'extérieur avant de fixer la culasse au mur.

Puis tu poursuivras les travaux de raccordement en cave entre le tuyau sortant du mur et le tuyau d'eau existant en prévoyant une vanne d'isolement + purge en cave aussi >< gel .

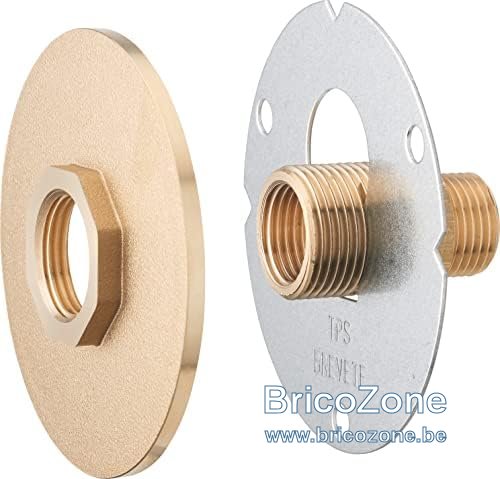

Un modèle de culasse ~ raccord pour Alpex, etc...
.

Te restera à choisir un robinet double service muni d'un filet / tuyau d'arrosage et que je te recommande "traditionnel à volant et joint plat " et non à bille que tu risques de devoir changer régulièrement une fois qu'il se mettra à goutter !!
Un joint ou carrément la tête de ce type de robinet traditionnel se change facilement : Tête complète de remplacement pour robinet à joint : exemple :


La meilleure tête du genre et pratiquement pour le même prix :
.

Inusable sauf le joint qui se remplace; son grand avantage sur les autres modèles : cette tête est encore munie d'un presse-étoupe ( le petit écrou sur son axe en dessous de sa poignée . Il permet de stopper une fuite à cet endroit en le resserrant ou en le dévissant pour y mettre quelques tours de ruban-téflon que l'on pressera en revissant l'écrou ...pas trop fort afin de ne pas bloquer l'axe et rendre la manoeuvre de robinet trop dure ! Pour moins de 13 € les deux têtes ! On trouve sur le Net ce même genre de tête de rechange avec presse-étoupe pour .... 63€ !! OMG ! Bon travail . Ciao.

Bonjour,
Merci d’avoir pris le temps de me répondre mais je ne trouve pas propre comme solution de sortir en multicouche et cintrer le tuyau vers une culasse , surtout le cintrage d’un tuyau alpex de 16 ça donne un rayon mini d’environ 5cm je pense.

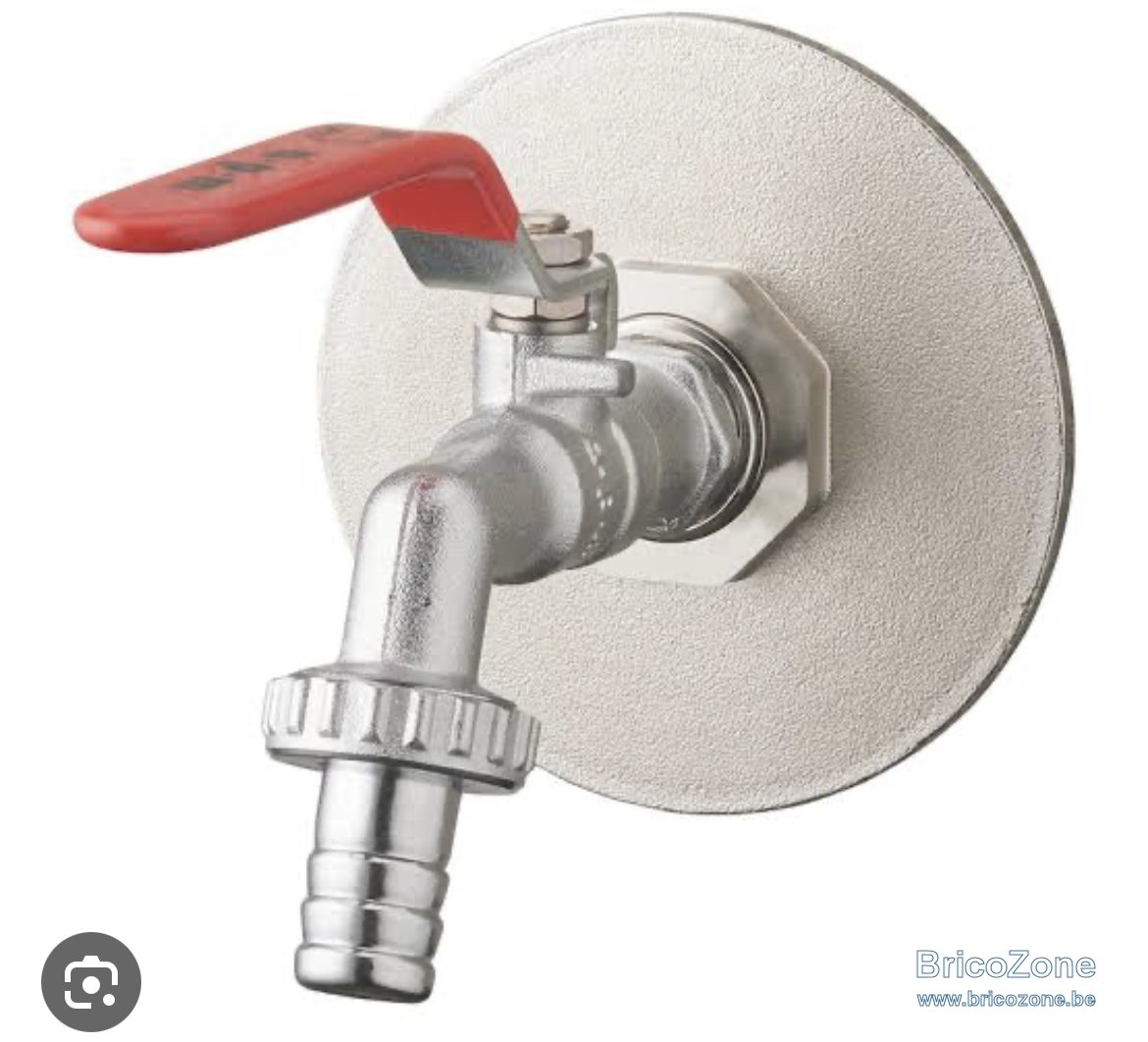

Ce que je cherche comme matériel c’est pour faire une sortie murale extérieur très propre comme sur la photo ci dessous. Plusieurs systèmes existent alors je cherche des recommandations / des références.
Pour mon point 2, je cherche quelquechose qui pourra cacher mon tuyau qui remontra sur 30cm environ le long du mur.

merci d’avance pour votre aide

Bonjour,

Vous pouvez voir directement un modèle anti-gel, style Kemp*r Frosti.
Le raccord se fait intérieur, pas d'oubli de vidange en hiver, et la tête extérieur peut être munie d'une clé de fermeture.

Merci pour cette recommandation . Est-ce que vous l’avez déjà monté et utiliser ?Ça me parait bizarre que la platine extérieure n’est pas vissée alors que celle de l’intérieur l’est. Je comprend qu’en serrant ça va tenir mais je crains que du jeu va se mettre à l’extérieur à force d’utiliser le robinet.

marc1234 a dit:

Merci pour cette recommandation . Est-ce que vous l’avez déjà monté et utiliser ?Ça me parait bizarre que la platine extérieure n’est pas vissée alors que celle de l’intérieur l’est. Je comprend qu’en serrant ça va tenir mais je crains que du jeu va se mettre à l’extérieur à force d’utiliser le robinet.

Cliquez pour agrandir...

La rosace extérieure à se visse sur la partie en bronze fileté. Donc le tout vient s'écraser contre le mur.
Nous en installons des dizaines par an, aussi bien sur façade crépis, en pierre ou isolante.
La partie intérieure peut également être encastrée dans le mur. Les notices de montage se trouvent sur le site du fabricant si besoin.

Ok merci beaucoup pour ce renseignement !

et pour mon point 2 : ma sortie sera à 20 cm du sol et je souhaite remonter. Est-ce qu’il existe quelquechose pour cacher la monter du tuyau vers un robinet qui sera placé à 50cm ?

Salut ! Faudrait savoir Tu ne veux pas de tuyau " qui remonte en extérieur" alors que tu viens demander ensuite comment cacher "la partie du tuyau "qui remonte en extérieur !! Hum !
Les culasses sont disponibles nues comme celle qu'à pur titre d'exemple , je t'ai montrée plus haut.

Bien sûr que les culasses avec rosace sont mieux finies et que c'est à toi à faire ton choix ...esthétique et financier !
Les rosaces se vissent sur le filet du tuyau fourni ou non avec .

Sur le dernier modèle illustré refilé par Antoine, tu constateras que le tuyau est fileté sur une grande profondeur afin qu'il puisse s'adapter à toutes épaisseurs de mur ! Génial mais plus cher !

Cintrer un tuyau de 16 ou de 20 ( selon le débit désiré adapté aux besoins - arrosage (grand) jardin, nettoyage bagnole au tuyau, au karcher ou au seau ou remplissage piscine démontable) , cela se fait à 90° avant d'introduire le tuyau cintré dans le mur via l'extérieur !
En fonction du type de parement de ce mur, tu y appliqueras un coffrage recouvert du même type de finition ou quelque chose qui s'en approche sans oublier d'en profiter pour l'isoler thermiquement!
On n'est pas devant chez toi !!!

Je réitère ma suggestion : oublie cette saleté de robinets à bille qui se mettent tous à pisser un jour si on les sollicite souvent !

Pour plus cher, tu as le robinet antigel dont le joint/ butées sont simplement enfoncés beaucoup plus profondément dans la tuyauterie arrière de sorte que lors de la fermeture, le volume d'eau compris entre la sortie double service et le joint s'écoule librement vers l'extérieur à chaque fermeture .... pour autant qu'on ne laisse pas un tuyau d'arrosage branché dessus en hiver et qui par la présence d'un pistolet à l'autre bout resterait plein d'eau !!!
Une idée du mode de placement -->> en vidéo , ICI <<--.
Ce que tu ne veux pas , on te comprend :
.
Pour cela ouvrir le mur intérieur et faire monter le tuyau cave<--> hauteur sortie dans une saignée refermée après ! Imagination au pouvoir ! Bon travail ! Ciao.
Photo avant/ après ? Merci d'avance !

Tchotto a dit:

Salut ! Faudrait savoir Tu ne veux pas de tuyau " qui remonte en extérieur" alors que tu viens demander ensuite comment cacher "la partie du tuyau "qui remonte en extérieur !! Hum !
Les culasses sont disponibles nues comme celle qu'à pur titre d'exemple , je t'ai montrée plus haut.

Bien sûr que les culasses avec rosace sont mieux finies et que c'est à toi à faire ton choix ...esthétique et financier !
Les rosaces se vissent sur le filet du tuyau fourni ou non avec .

Sur le dernier modèle illustré refilé par Antoine, tu constateras que le tuyau est fileté sur une grande profondeur afin qu'il puisse s'adapter à toutes épaisseurs de mur ! Génial mais plus cher !

Cintrer un tuyau de 16 ou de 20 ( selon le débit désiré adapté aux besoins - arrosage (grand) jardin, nettoyage bagnole au tuyau, au karcher ou au seau ou remplissage piscine démontable) , cela se fait à 90° avant d'introduire le tuyau cintré dans le mur via l'extérieur !
En fonction du type de parement de ce mur, tu y appliqueras un coffrage recouvert du même type de finition ou quelque chose qui s'en approche sans oublier d'en profiter pour l'isoler thermiquement!
On n'est pas devant chez toi !!!

Je réitère ma suggestion : oublie cette saleté de robinets à bille qui se mettent tous à pisser un jour si on les sollicite souvent !

Pour plus cher, tu as le robinet antigel dont le joint/ butées sont simplement enfoncés beaucoup plus profondément dans la tuyauterie arrière de sorte que lors de la fermeture, le volume d'eau compris entre la sortie double service et le joint s'écoule librement vers l'extérieur à chaque fermeture .... pour autant qu'on ne laisse pas un tuyau d'arrosage branché dessus en hiver et qui par la présence d'un pistolet à l'autre bout resterait plein d'eau !!!
Une idée du mode de placement -->> en vidéo , ICI <<--.
Ce que tu ne veux pas , on te comprend :

.
Pour cela ouvrir le mur intérieur et faire monter le tuyau cave<--> hauteur sortie dans une saignée refermée après ! Imagination au pouvoir ! Bon travail ! Ciao.
Photo avant/ après ? Merci d'avance !

Cliquez pour agrandir...

Y a rien qui va dans cette photo !

Bonjour,
Si vous reprenez mon premier poste je demande des avis pour deux points : le premier point pour une sortie directe sur robinet et le second pour une sortie pour un deuxième robinet mais la sortie se trouve proche du sol (pas le choix car cave enterrée à cet endroit).
Faire une saignée dans une brique de façade je pense que ça va être difficile de reboucher ça proprement (jamais essayer) mais c’est une idée merci. Au final je ne veux surtout pas ce que vous avez mis comme photo.

marc1234 a dit:

Faire une saignée dans une brique de façade je pense que ça va être difficile de reboucher ça proprement (jamais essayer) mais c’est une idée merci. Au final je ne veux surtout pas ce que vous avez mis comme photo.

Cliquez pour agrandir...

Salut! Bien sûr qu'il ne manquerait plus que cela que tous ici nous acceptions cette installation de mmmm...de visible sur cette photo ..dénichée sur le Net... et non dans mon jardin !
Quant à la saignée, je la proposais éventuellement " à l'intérieur " entre ta cave et le niveau supérieur " et non " dehors ", bien évidemment !!!
Nous on te refile toutes les pistes ; à toi de décider en finale ce que tu veux et pourras faire en fonction de la configuration des lieux dont nous n'avons eu aucun détails visuels.
Ps : tu peux aussi envisager de forer de biais dans ce mur avec une belle mèche de 60cm de long pour arriver à percer un mur de 30cm d'épaisseur en partant du plafond de ta cave pour sortir " dehors " à +/- 50cm du sol extérieur.

Les mathématiques ne se trompant jamais, on part du calcul suivant : ton percement sera dans l'axe de l'hypoténuse d'un triangle rectangle dont on connaît 2 côtés : soit l'épaisseur du mur : 30cm et la hauteur extérieur/sol = 50 cm où tu désires faire sortir le tuyau.
Comme en géométrie, le théorème dit que " le carré de l'hypoténuse d'un triangle rectangle est égal à la somme du carré des deux autres côtés, il te faudra une mèche de √30²+50² = √3400 = 58,30 cm.
A toi de trouver la mèche appropriée à ton cas de figure ! .
En espérant t'avoir bien aidé sans être sur place ! Hum !
Bon travail. Ciao.

Merci pour cette proposition mais on revient sur le problème de base: le tuyau va sortir du mur et je devrait mettre une culasse.
Je recherche une solution plus esthétique, un genre de cache autour de ce robinet qui viendra masquer le tuyau.

Je comprends pas non plus ce que vous voulez... Les propositions au dessus me semblent réalistes.

Des caches il y en a des dizaines qu'on trouve en 1 recherche Google

Vous ne voulez donc pas du système classique d'un cache en façade ?

R

marc1234 a dit:

....mais on revient au problème de base: le tuyau va sortir du mur et je devrais mettre une culasse.

Cliquez pour agrandir...

Re-salut ! Pas du tout ! Càd, oui, tu pourras mettre une culasse mais ferme un peu les yeux et imagine -->> ...
Au droit de la sortie du tuyau " en haut de la ligne de l'hypoténuse " de ce fameux triangle ( ...des Bermudes - on peut rêver au moment des vacances ), rien ne t'empêche de creuser un trou dans ta brique à l'extérieur pour y insérer celle culasse qui sera cachée par une rosace de finition propre mais aussi de renfort comme point d'appui évitant que le tuyau ne se croque.

Si la rosace s'avérait trop petite, tu lui substituerais une plaque plus grande ronde ou carrée en inox ou en cuivre selon tes goûts esthétiques et le type de robinet choisi. Imagination au pouvoir !!

On ne devrait rien voir du tuyau ni d'une culasse ou d'un accessoire de maintien renforcé du tuyau à sa sortie du mur " gardé intact ".

Allez, plus d'hésitation, fonce ! Que dis-je ! ? ! Fore et vas-y , au boulot ! Ton jardin va avoir soif !
Une photo cave et une extérieure "avant~après"? Merci d'avance. Ciao.

ps: pour être tout à fait complet , tu appliqueras sur le mur de briques en dessous de ce robinet de jardin, un produit hydrofuge transparent en plusieurs couches (mouillé sur mouillé) afin d'empêcher l'eau de le pénétrer et le salir avec le temps.
S'il te reste du Kompaktuna ou du Sikalatex ou un truc similaire, tu en appliqueras dilué 50/50 avec de l'eau et de la même manière. Ciao.

marc1234 a dit:

Merci pour cette proposition mais on revient sur le problème de base: le tuyau va sortir du mur et je devrait mettre une culasse.
Je recherche une solution plus esthétique, un genre de cache autour de ce robinet qui viendra masquer le tuyau.

Cliquez pour agrandir...

Bonjour,

Pour le 2ème robinet, il existe un genre de borne fontaine (recherche Google : borne fontaine extérieure), il en existe de toutes les couleurs et goût. Ce n'est pas fixé au mur mais ca peu donné une idée.

Merci Antoine ! Ça me permettra de faire quelque chose de propre.
La solution avec la culasse encastrée avec l’arrivée du tuyau en diagonale et non a 90degres est très difficile à faire sans faire un énorme trou.

merci

marc1234 a dit:

Merci Antoine ! Ça me permettra de faire quelque chose de propre.
La solution avec la culasse encastrée avec l’arrivée du tuyau en diagonale et non a 90degres est très difficile à faire sans faire un énorme trou.

merci

Cliquez pour agrandir...

Salut ! Superbe solution !
Restera plus qu'à nous envoyer une photo nette de ta réalisation qui pourra en inspirer plus d'un ! On compte sur toi ! Bon travaux !
Merci d'avance. Ciao !
