Soutenement et abri de jardin "semi enterré"

Bonjour à tous,

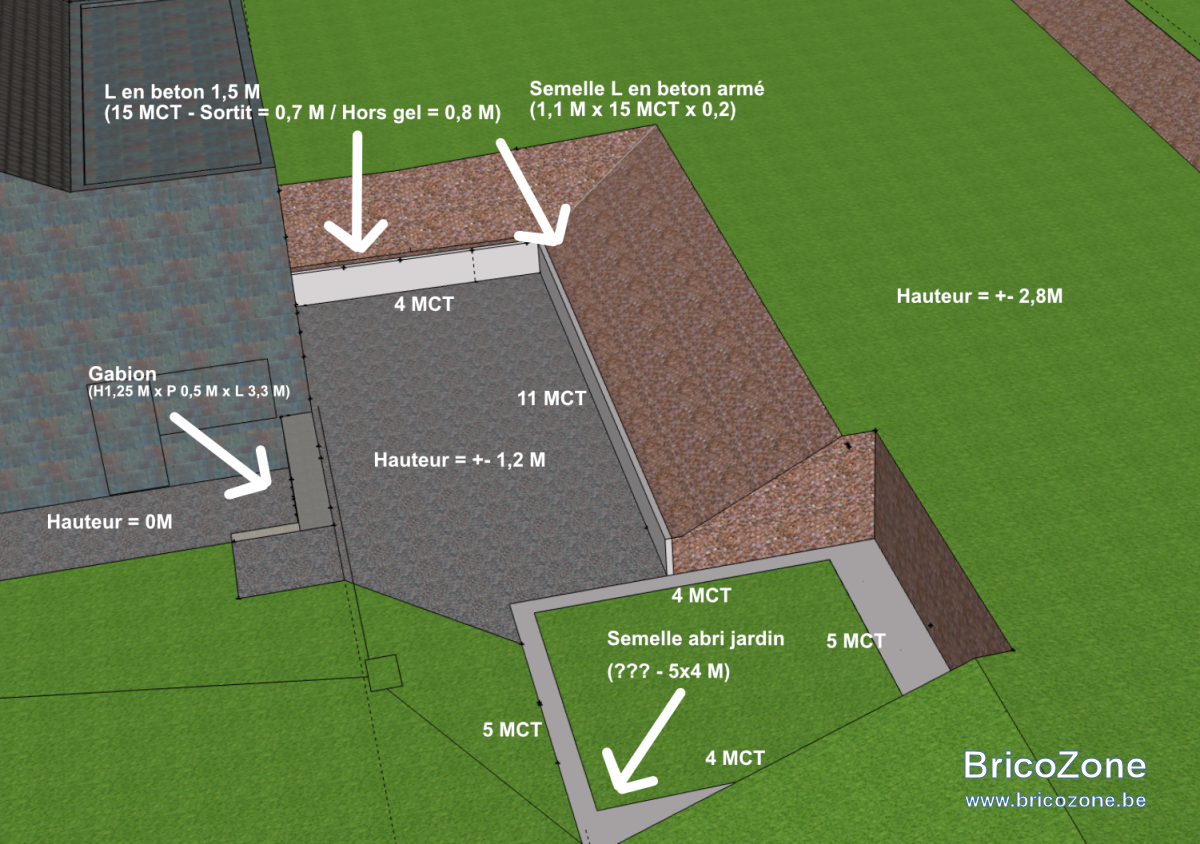

Voici mon projet de l'été 2024 ! Concrètement, nous souhaitons aménager notre terrain afin de niveler la terrasse, placer des L de soutènement et préparer les fondations pour l'abri de jardin. Mon plan est probablement pas très clair, veuillez m'en excuser !


Si je résume :
- L en béton de 1,5 M (hors gel 0,8 M et dépassant donc de 0,7 M) placés pour délimiter la terrasse et retenir les terres qui seront les talus de plantations.
- Une terrasse qui doit attendre le budget pour du pavage autobloquant
- Un gabion d'une hauteur de 1,25 M pour soutenir les terres entre la terrasse et l'allée au niveau 0
- Les semelles pour un abri de jardin de 20 M², semi enterré, 5x4 M
- La face de la maison proche du gabion est actuellement un habillage en ardoises
- 3 niveaux : 0 (allée), 1,2 M (terrasse), +-2,8 M (jardin palier 2)


- Il y aura bien entendu des drains avec reliées à une chambre de visite qui sera reliée à la chambre de visite de l'égout.
- Deux tuyaux d'évacuations (toiture plate et abri de jardin) seront également de la partie.
- Les murs et éléments béton en L seront hydro + goudronnés + Delta.
- Accès pour le camion béton : Pompe (ce qui joue fortement sur le budget du chantier)
- Sol argileux

Mes questions :
- Quelles semelles prévoir pour mon abri, sachant que je souhaite monter cela en bloc classique avec murfors.Quelle profondeur de mes blocs ? Je peux combiner des profondeurs différentes suivant la face du mur ? Quelle config niveau murfor ? tout conseil est bon à prendre.
- Le gabion partira peut être un jour (minimum 5-10 ans) afin de construire une annexe dans la longueur de la maison
- Pour ma terrasse, comme le budget pavé n'est pas encore prévu, que me conseillez vous de faire ? Déjà préparer le fond (et comment?) ? Mettre quelquechose en attendant (gravier ?). Je suppose mettre le pavage d'ici un an maximum, tout dépend l'avancement du reste. J

J'avais longtemps hésité avec du stepoc mais n'ayant jamais effectué ce travail, j'ai l'impression qu'il y a quand même un risque (et un coup heures/€ un brin plus conséquent, principalement dû au prix du beton).

Merci de vos conseils !

Bàv,

Hello, personne ?

Hello !!
Pour l'abri de jardin, si c'était pour moi, je mettrais une dalle de 15 cm minimum, avec armature 15 x 15cm, diam 8 mm,
Je mettrais des blocs de béton (ou d'argex, moins lourds et plusi solants de 15 cm d'épaisseur, avec des murfor, tous les 3 tas, toiture plate légèrement inclinée, avec un EPDM pour assurer une bonne étanchéité et une goutière pour l'évacuation des eaux.
Attention les eaux de pluie ne peuvent pas toujours être dirigée vers l'égout dans certaines communes. Bon travail !!
Je veillerais à ne pas faire un plan incliné vers la base de l'abri de jardin.
N'oubliez pas de mettre un Platon et un drain au bas de vos L en béton pour évacuer l'eau latéralement.
Bon travail !

intègre a dit:

Hello !!
Si c'était pur moi, je mettrais une semelle de 15 cm, avec armature 15x15, diam 8 mm,
Je mettrais des blocs en béton de 15 cm d'épaisseur,

Cliquez pour agrandir...

Hello Intègre , merci pour ta réponse ! 15 cm pour soutenir environ 1m60 ce n'est pas trop juste d'après ton expérience ? Je suppose que la poussée sur un mur de soutenement est différente que sur une pièce, ce qui expliquerait ta réponse

Pour la largeur de la semelle de l'abri, je fais du 0,8 * 0,8 * 0,15 sur tout le tour alors ?

Pour le fond de ma terrasse, si tu as une idée je suis preneur

Attention j'a fait des corrections !!
Après avoir relu en détail es informations;
Si la terre doit être retenue par un mur en blocs, je partirais pour ce mur avec des blocs de 30 x40 x 20 (blocs de fondations) avec un goudronnage, un Platon et un drain au bas du mur pour évacuer l'eau sur le côté.
Je n'avais pas vu que c'était un mur de souténement .
Pour les murs non en contact ave la terre, du 15 ou du 20 cm d'épaisseur seraient suffisants.
Et surtout une dalle de 20 cm si le sol est argileux, car l'argile bouge (dilatation/contraction) entre l'humidité e la sécheresse.
Avec une dalle de 20, pas besoin de semelles.
Bon courage
Pour la terrasse, je n'ai aucun expérience personnelle. D'autres sont probablement plus expérimentés que moi.

Pour les L en béton il n'y pas d'intérêt à les descendre de 80cm pour le hors gel. Il vaut mieux prévoir un drain.

Pour l'abri de jardin c'est suicidaire de lui faire soutenir 1m60 de terre en blocs de 14. Je partirais sur des stepoc de 20 ou 24 suivant l'abaque des bétons de la Lomme.

Au minimum un bloc béton lourd de 29cm mais je ne le ferais pas.

Là aussi un drain s'impose.

Pour le sol de la terrasse un fonds de coffre de 20/25cm en 0/63 sur bidim permettra à peu près n'importe quel recouvrement par la suite.

baziles18 a dit:

Pour les L en béton il n'y pas d'intérêt à les descendre de 80cm pour le hors gel. Il vaut mieux prévoir un drain.

Pour l'abri de jardin c'est suicidaire de lui faire soutenir 1m60 de terre en blocs de 14. Je partirais sur des stepoc de 20 ou 24 suivant l'abaque des bétons de la Lomme.

Au minimum un bloc béton lourd de 29cm mais je ne le ferais pas.

Là aussi un drain s'impose.

Pour le sol de la terrasse un fonds de coffre de 20/25cm en 0/63 sur bidim permettra à peu près n'importe quel recouvrement par la suite.

Cliquez pour agrandir...

Hello,

Merci pour ta réponse @baziles18 !

Pour les L, actuellement le niveau de cette terrasses est à 0. Ce qui veut dire que ke dois remettre des terres si les L sont olus petits . Ca ne vas pas poser de problèmes de stabilité ? Quel est ton conseil ? Sur beton de la lomme ils parlent d'un hors gel (genre 0,8 ma paraissait bien)

Effectivement les drains, hydro, goudron, delta sont prévus.

Pour les blocs, je voulais partir sur du 30 min avec murefor toutes les deux lignes car le stepoc me semble plus compliqué principalement pour l'égalisation du niveau du premier bloc (et faire venir la pompe deux fois augmente mon budget d'une manière significative).

intègre a dit:

Attention j'a fait des corrections !!
Après avoir relu en détail es informations;
Si la terre doit être retenue par un mur en blocs, je partirais pour ce mur avec des blocs de 30 x40 x 20 (blocs de fondations) avec un goudronnage, un Platon et un drain au bas du mur pour évacuer l'eau sur le côté.
Je n'avais pas vu que c'était un mur de souténement .
Pour les murs non en contact ave la terre, du 15 ou du 20 cm d'épaisseur seraient suffisants.
Et surtout une dalle de 20 cm si le sol est argileux, car l'argile bouge (dilatation/contraction) entre l'humidité e la sécheresse.
Avec une dalle de 20, pas besoin de semelles.
Bon courage
Pour la terrasse, je n'ai aucun expérience personnelle. D'autres sont probablement plus expérimentés que moi.

Cliquez pour agrandir...

Cool, merci @intègre ! La dalle, ton seuil sera un radier de 20cm sur 20m2 avec des bêches périphériques à 0,6-0,8 m c'est bien ca ?

Pour le fait d'éviter que la oente ne se dirige vers la base (= le côté sans terre ) il y a une raison particulière ? Je comptais faire ca en tuiles je t'avoue

Juste pour rappel : des modifications de plus de 30 cm du profil initial du sol nécessitent l'obtention d'un permis.
Ce serait "bête" de devoir tout remettre en pristin état sur dénonciation d'un voisin.

La réglementation est un peu différente mais oui effectivement

Faegiss a dit:

Hello,

Merci pour ta réponse @baziles18 !

Pour les L, actuellement le niveau de cette terrasses est à 0. Ce qui veut dire que ke dois remettre des terres si les L sont olus petits . Ca ne vas pas poser de problèmes de stabilité ? Quel est ton conseil ? Sur beton de la lomme ils parlent d'un hors gel (genre 0,8 ma paraissait bien)

Effectivement les drains, hydro, goudron, delta sont prévus.

Pour les blocs, je voulais partir sur du 30 min avec murefor toutes les deux lignes car le stepoc me semble plus compliqué principalement pour l'égalisation du niveau du premier bloc (et faire venir la pompe deux fois augmente mon budget d'une manière significative).

Cliquez pour agrandir...

Les stepocs peuvent sans problèmes se remplir en plusieurs fois à la bétonnière

baziles18 a dit:

Les stepocs peuvent sans problèmes se remplir en plusieurs fois à la bétonnière

Cliquez pour agrandir...

@baziles18 : OK mais du coup, semelles avec ferraillage stepoc et pose des deux premiers blocs stepoc sur tout le contour puis une fois sec je monte/coule le reste à la main ? Blocs de 24 ? Vous n'avez pas de difficulté pour la pose des premiers blocs d'équerre ?

Merci et bon week-end !

Faegiss a dit:

@baziles18 : OK mais du coup, semelles avec ferraillage stepoc et pose des deux premiers blocs stepoc sur tout le contour puis une fois sec je monte/coule le reste à la main ? Blocs de 24 ? Vous n'avez pas de difficulté pour la pose des premiers blocs d'équerre ?

Merci et bon week-end !

Cliquez pour agrandir...

Il faut utiliser 3/4/5 ou une grande équerre de maçon.

Mais oui cette méthode est tout à fait valable.

Pour épaisseur béton de la Lomme propose un abaque.

Puis-je vous demander le logiciel utilisé pour le plan ? Merci

guymauve a dit:

Puis-je vous demander le logiciel utilisé pour le plan ? Merci

Cliquez pour agrandir...

@guymauve : Bonsour, il s'agit de Sketchup, il y a possibilité de faire votre plan directement dans votre navigateur ou via une version gratuite à télécharger :

https://www.sketchup.com/fr/products/sketchup-for-web
