Système Filtration sur piscine existante

Bonjour à tous ,

J''installe d'ici quelques mois un système de filtration + PAC sur la piscine de mes grands parents que je suis entrain de rénover .
Pour les aspects techniques :

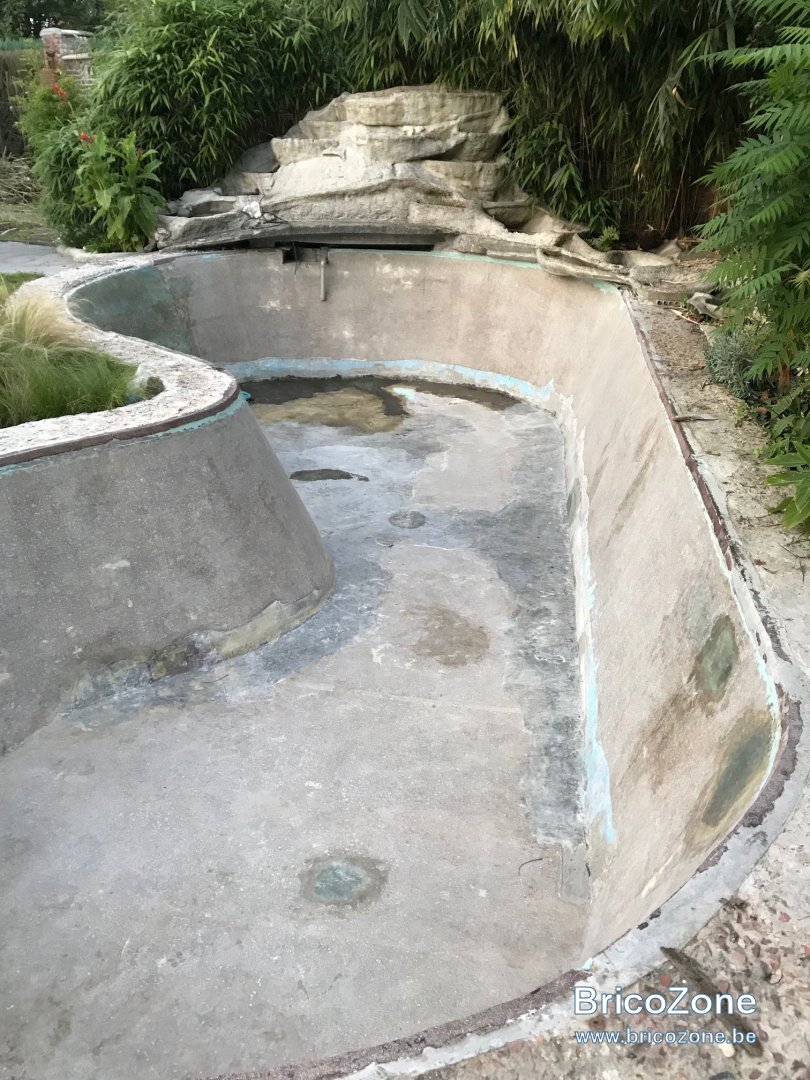

Piscine de +- 35 m3, ancienne filtration sur le principe du débordement ( bac tampon sous la cascade de la piscine ) .
Aucune pièces à sceller présente pour le moment ( à carotter )

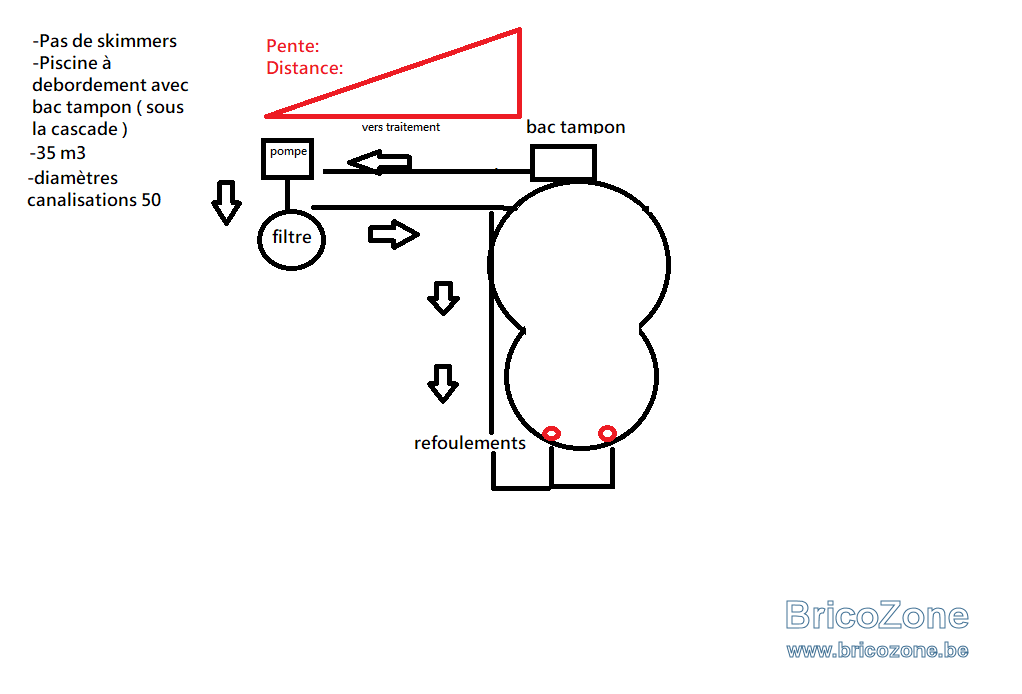

Ce que je souhaite faire ( voir petit shéma ci-joint)
Filtration avec un filtre à sable et PAC que je placerai dans ma cave
Je souhaite garder le bac tampon qui fait office de skimmer .
Distance refoulement - pompe+ filtra plus ou moins 15 m , distance bac tampon - pompe + filtre : plus ou moins 5-6 m



Mes questions ?
Complétement néophyte en techniques piscines, je souhaiterais des "conseils" ou des remarques sur tous les paramètres que j'indique ( je ne sais absolument pas si ce que je prévois est correct ... la technique proposée vient juste de mes lectures ...)
-Nous prévoyons un pvc rigide en 50 sur tout le système , nous n'allons pas jusqu'au fond de fouille vu que la piscine est déjà construite , à quel endroit de l'installation dois-je passer en rigide et en non rigide ? A combien devons-nous mettre la tuyauterie pour que ce soit acceptable techniquement ?

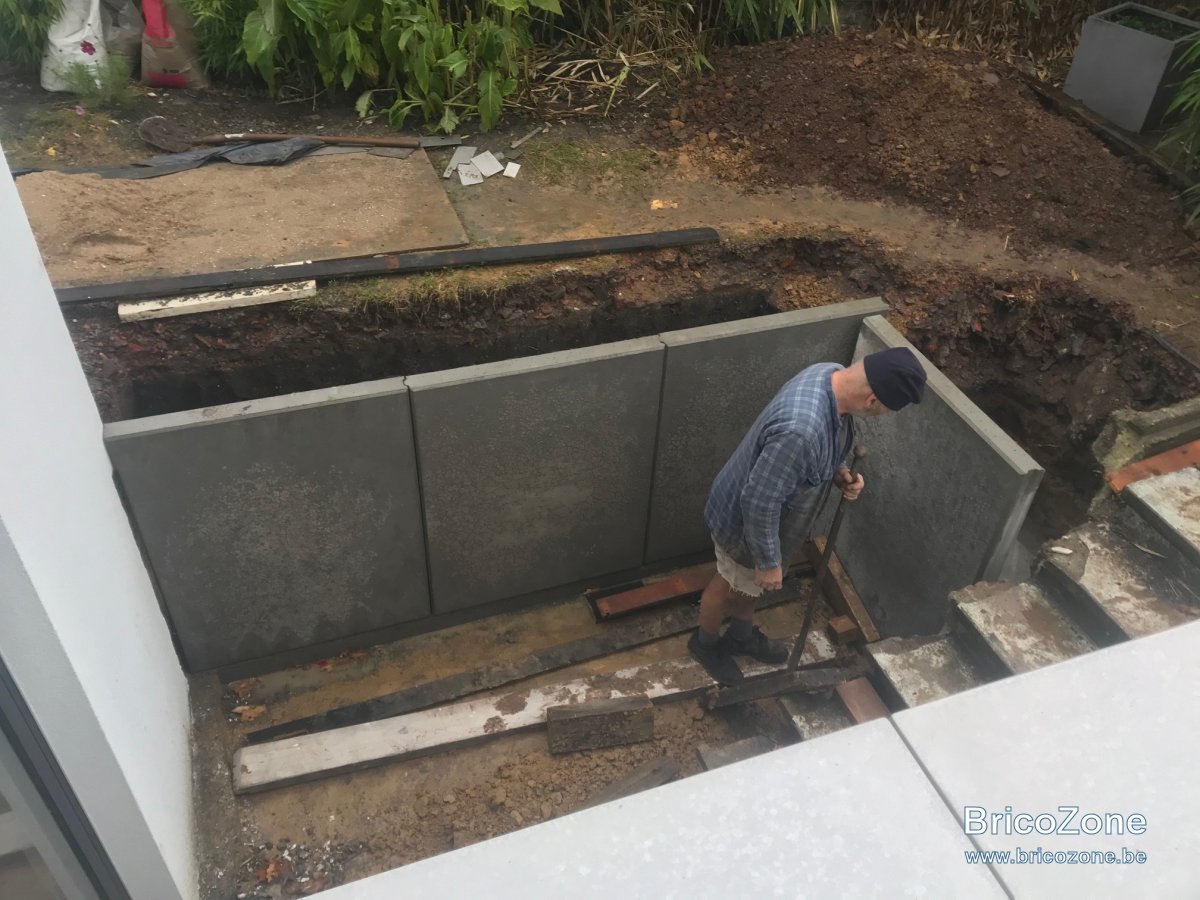

-Ce qui m'inquiète est un dénivelé de 2 m ( escalier de cave où se trouve des L en béton voir photo ) pour la descente de la tuyauterie , que dois-je prévoir comme installation pour assurer un circuit étanche à ce niveau ? Dois-je prévoir une pompe plus puissante étant donné cette pente ?
- Bac tampon actuel n'a pas de bonde de fond , le système de filtration était archaique , mon grand-pere filtrait avec des bas nylons , ça marchait mais bon... on est en 2022...Je dois pour faire sortir l'eau du bac tampon vers le filtre installer une bonde de fond je suppose ... puis-je la placer au fond sur des côtés du bac tampon ( où j'ai en fait accès plus facilement pour faire sortir la tuyauterie ) ?

le concept est correct ; les détails sont à négocier ...

concernant la tuyauterie en 50 : du rigide ( le moins possible et du renforcé ) privilégiez le souple pour palier les mouvements de terrain et dilatation ( enterré à 30/40cm suffit et suivant plantation futur ) le moins de raccord / le plus direct possible ( si longue distance , pensez à isoler le 50 )
la pompe entre 12 et 15m³/h c'est bien
la PAC minimum 10Kw ( 13Kw serait TOP )
le dénivelé n'est pas grave pour la pompe ( la monté compense la descente et inversement )
comme vous êtes très bas et en cave , n'oubliez pas de bonnes vannes pour isoler les éléments pour entretien et réparation

Merciii Didier .
Concernant la bonde de fond que je dois placer dans le bac tampon , pas grave que cette dernière ne soit pas "prise" dans le béton mais soit placée sur un des côtés du bac?

cecile89 a dit:

pas grave que cette dernière ne soit pas "prise" dans le béton mais soit placée sur un des côtés du bac?

Cliquez pour agrandir...

non , pas grave , mais il faudra imaginer un système de récolte pour les feuilles et autres ( comme un vrai Skimmer )
