Coffret secondaire pour piscine

N

nduhamel

• 10 Juin 2024

• #1

Bonjour à tous,

Mon objectif est d'installer un coffret secondaire dans le jardin pour alimenter le système de filtration et chauffage de la piscine.
Le coffret devra être dimensionné de façon à pouvoir accueillir dans un second temps l'installation électrique d'un futur Pool House intégrant une cuisine.
Ces modifications s'intègrent dans une installation ancienne (1975) nécessitant une mise aux normes qui est prévu début d'année prochaine.
Je livre ici le fruit de mes recherches et réflexions pour faire valider mon installation avant de commander les pièces.

1/ raccordement du coffret secondaire
1.1/ Diamètre du cable:

Distance Tableau principal 33m sur plan
Calcul sur 40m 32A je trouve 16mm2
Donc du 3g16mm2 VOB ou XVB a priori

1.2/ Raccordement au coffret principal

Pour cette partie je sèche, il s'agit d'un vieux coffret que je dois changer intégralement c'est prévu pour début d'année prochaine.
En attendant je ne sais pas quelle est la meilleure stratégie à adopter.

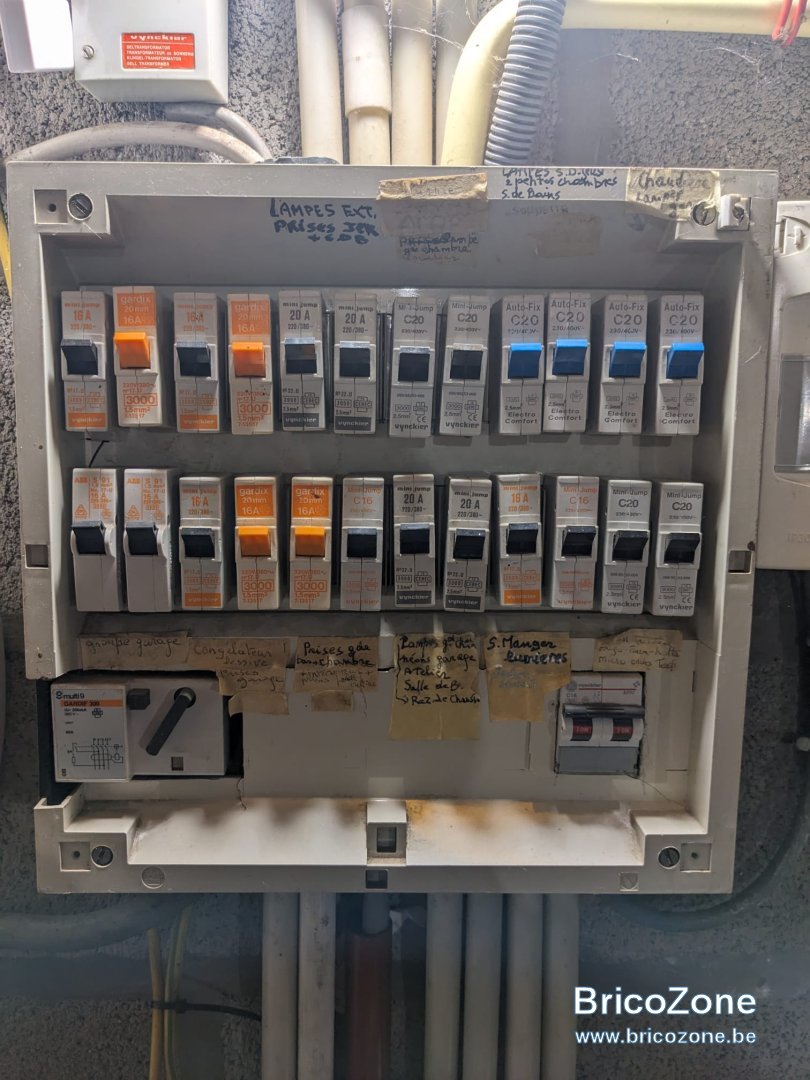

photo jointe du tableau principal existant.

2/ Coffret secondaire:

Code:

Differentiel 30mA A 2poles 40A
Pompe à chaleur     14A max     1 circuit  20A  4    note disjoncteur courbe D
Pompe de filtration 6A conso    1 circuit  16A  2.5
Circuit de commande 10A         1 circuit  10A  2.5
Eclairage piscine 3 points      1 circuit  16A  1.5
Volet                           1 circuit  16A  2.5

Differentiel 30mA A 2poles 40A
Eclairage jardin 29 points      4 circuits 16A  2.5  distance
PC jardin 6 points              2 circuits 16A  2.5  A discuter sur la distance
PC abris de jardin              1 circuit  16A  2.5  distance 35m

Dans le futur Pool House
Differentiel 30mA A 2poles 40A
Plaque de cuisson               1 circuit
PC pool house                   2 circuit
Frigo                           1 circuit
Chauffe eau                     1 circuit
Eclairage                       1 circuit

Un grand merci pour votre aide.
Nicolas



BG1000

• 10 Juin 2024

• #2

Tension et courant du disjoncteur de branchement ?
mono, tri 230, tri 400 +N ?
Si du tri dispo vaut mieux tirer une ligne en tri....
La PAC c'est du mono ? Quel calibre de disjoncteur, et courbe est 'il recommandé par le fabricant ?
Le bipolaire et le compteur à droite c'est quoi? C'est déplaçable, virable?

Je placerais un nouveau coffret à la place de l'ancien, cela ressemble à du vynckier.
Il y a des coffrets qui se montent à l'envers fond, passefil,corps.... donc il suffit de démontrer l'échelle de rail din en laissant les embases en places et de remonter dans un nouveau coffret. ensuite on accouple le coffret siamois à la droite et on a le double de module ce qui permet de câbler à son aise.

Perso j'ajouterais séance tenante min un 30mA si pas présent en série avec le 300mA de tête; également je virerais les socles et disjoncteur à broche par des bipolaire sur rail din.



N

nduhamel

• 10 Juin 2024

• #3

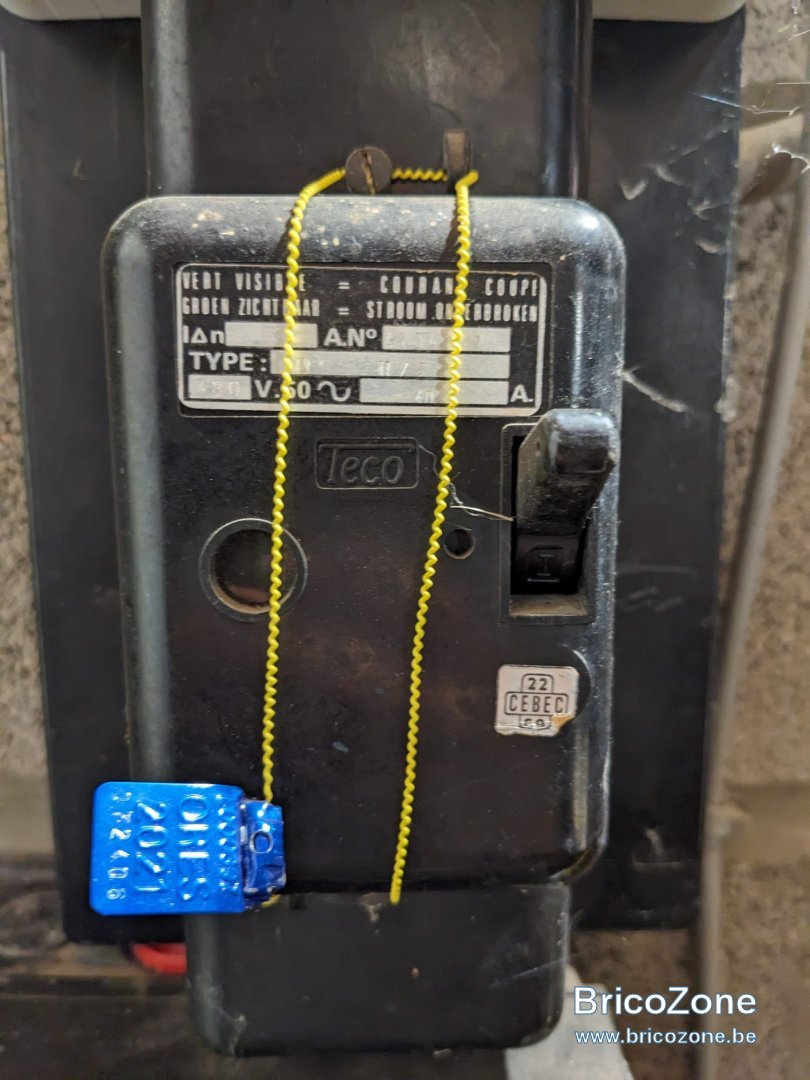

1/ Disjoncteur de branchement: Mono 40A cf photo

2/ Concernant la PAC c'est un Inverter+ de chez pollet d'après les données constructeur:

Code:

Courant d’entrée maxi     17,5 A
Disjoncteur     20 A
Cordon d’alimentation     3x4 mm²

C'est du mono
Je ne trouve pas l'information concernant la courbe recommandée.

3/ Le bipolaire et le compteur à droite sont liés à l'installation de panneaux solaires.
Virable non, déplaçable oui

Pour le raccordement au tableau existant, vous recommandez de changer le tableau, pour avoir de la place et en profiter pour ajouter une couche de sécurité: différentiel de 30mA et changement des disjoncteurs

Merci
Nicolas



BG1000

• 10 Juin 2024

• #4

Oui c'est une idée c'est plus un problème mécanique qu'électrique...

Remplacer l'actuel, voir augmenter à 4 rangée et ajouter un coffret à droite.
Cela laisse plein de place pour tous les chipotage possible tout en maintenant une certaine disponibilité de l’installation,.

Il faut voir aussi dans les plaisirs tarifés du grd pour recâbler le câble coffret compteur par un plus long.



BG1000

• 10 Juin 2024

• #5

Voir en premier le grd si une augmentation de puissance est prévue, prévisible...



N

nduhamel

• 11 Juin 2024

• #6

Pour éviter de passer par le GRD dans un premier temps je peux changer par un coffret de même dimension et positionner un plus grand coffret à droite.

Concernant le coffret secondaire, la composition que je propose vous semble correcte ?
Le dimensionnement du cable de raccordement également ?
Celui-ci doit être protégé par un disjoncteur de 32A dans le coffret principal ?

Merci
Nicolas



narval

• 11 Juin 2024

• #7

L'onduleur SMA a l'air d'être trop prêt du plafond il n'y certainement pas les 50cm demandé par le constructeur.



BG1000

• 11 Juin 2024

• #8

nduhamel a dit:

Pour éviter de passer par le GRD dans un premier temps je peux changer par un coffret de même dimension et positionner un plus grand coffret à droite.

Cliquez pour agrandir...

Le problème mécanique est potentiellement le câble coffret compteur, donc pour le changer passage par le GRD, dans ses plaisirs tarifés.

3x12x2=72 modules c'est quand même pas mal.... et on veut plus....

D'autre part quelle seront les besoins futur, de la rénovation maison/coffret et quel sont les utilisations actuelles ?
il faut faire un bilan énergétique pour voir la puissance que l'on consommera et ce qui est disponible.

S'il faut de la puissance en plus, c'est via le grd... et cela impacte sur la configuration.
Si le GRD impose du tri, autant passer la PAC en tri...., Si le GRD propose du 50A ou du 63A alors mettre du 63A pour les différentiels mais en mono....
Quid d'un VE ?
Ici je dirais que la puissance souscrite est trop faible.

Je remplacerais le coffret par un nouveau, accoupler un siamois, alimenter un différentiel 300mA dans le coffret de droite, et les 30mA subordonnés et repiquer vers le coffret 'ancien' câblé avec des bipolaires et des peignes.



N

nduhamel

• 11 Juin 2024

• #9

BG1000 a dit:

S'il faut de la puissance en plus, c'est via le grd... et cela impacte sur la configuration.
Si le GRD impose du tri, autant passer la PAC en tri...., Si le GRD propose du 50A ou du 63A alors mettre du 63A pour les différentiels mais en mono....
Quid d'un VE ?
Ici je dirais que la puissance souscrite est trop faible.

Cliquez pour agrandir...

Merci d'avoir mis le doigt sur le problème.
Au vu du simulateur de mon GRD (ORES) je devrais augmenter la puissance de mon installation.
Il propose effectivement du triphasé 19.9kVA (piscine, taque, VE...)

Même si je ne trouve pas l'info écrite sur le site d'ORES, j'imagine que la condition nécessaire à une augmentation de puissance est une mise en conformité de l'installation.



BG1000

• 11 Juin 2024

• #10

Même pour la ligne en plus il faut faire réceptionner la modification majeure d'ajout d'une ligne.

Bien faire son bilan.
On ne cuisine pas sur deux cuisinière avec le VE en charge, avec, avec..;
Aussi tenir compte des charges intelligente, du délestage, ......
Voir aussi la tension offerte en tri 400V+N ou 230V...



N

nduhamel

• 11 Juin 2024

• #11

Merci pour la leçon.

Je vais post poser la PAC.
Installer simplement le circuit de filtration.

Et me remettre au travail pour mettre aux normes mon installation.
