Tableau : Alimentation différentiel par le dessus?

Bonjour à vous tous,

J'ai une petite question concernant le raccordement d'un tableau avec un peigne. Y-a-t-il une obligation de sens dans l'alimentation des différentiels et disjoncteurs?
Pour le différentiel principal 300mA je compte arriver par le bas avec l'alimentation et répartir par le haut mais du coup j'arrive sur le différentiel 30mA par le haut à l'inverse du 300mA. J'ai un vague souvenir, surement faussé, qu'il fallait toujours alimenter de la même manière.

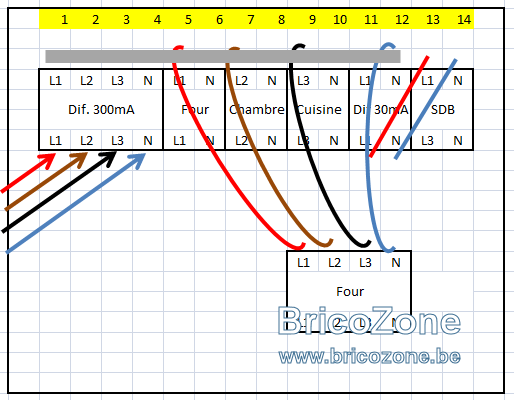

Donc j'ai le choix entre : (La barre grise est le peigne tétra L1-L2-L3-N/L1+N/L2+N/L3+N )

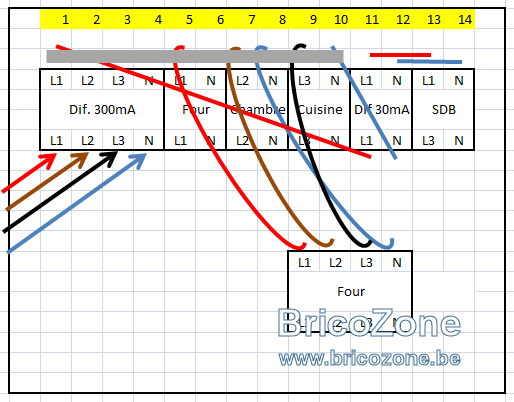

Et :


Je préfère de loin la solution 1.

Merci d'avance pour vos avis éclairé.

Bonjour,
Il n'y a aucune obligation ni sens.
Vous entrez et sortez comme vous le voulez.
Mais soyez constant, si vous décidez de rentrer, ou sortir, par le haut respectez cette façon de faire sur tous le coffret.
Pour ma part j'ai toujours préfferé placer les peignes au dessus.
Je trouve cette façon de faire plus facile, mais chacun sont goût et sa facilité.

Bonjour Cory,

Donc vous me confirmez que je peux faire comme sur le premier schéma, uniquement pour le différentiel 300mA du général rentrer par le bas et pour tout le reste garder la logique d'entrer par le haut?
Ça m'arrange car ce serait le plus propre.

Merci une fois de plus pour vos interventions dans mes demandes ainsi que dans les autres topics où je ne cesse de vous lire lors de mes recherches.

Oui, parfaitement, il n'y a aucuns sens.
Un exemple de raccordements.

Merci pour la confirmation.
Bonne journée.

Aucune obligation, oui mais... Structurellement, les disjoncteurs sont décroché de la barre du tableau par le dessous. Toute modification ultérieure comme le remplacement d'un disjoncteur demandera de démonter le peigne. Personnellement, je le déconseille. Ce n'est pas pro.

Il y a d'autres raisons techniques qui font que cette pratique est à éviter dans le tertiaires mais que l'on peut ignorer dans le domestique.

Sankasssss a dit:

J'ai un vague souvenir, surement faussé, qu'il fallait toujours alimenter de la même manière.


Merci d'avance pour vos avis éclairé.

Cliquez pour agrandir...

Votre souvenir n'est pas faussé. De conception, un disjoncteur est conçu pour être alimenter par le haut. Les effets du sectionnement change légèrement. Ceux-ci sont négligeables pour les amperages rencontrés dans le domestique.

"De conception, un disjoncteur est conçu pour être alimenter par le haut"
Vrai et ... faut.
Les disjoncteurs n'ont pas de sens privilégiés, mais ;
La plupart des disjoncteurs Belges ont des raccordements pour peignes à fourches prévues en dessous.
A l'inverse des disjoncteurs Français.
Mais je préfère placer les peignes (à broches) sur le dessus, ce qui me semble plus logique et plus facile.
Mais libre à chacun d'entrer par le haut ou par le bas.

Bonjour,

je me permet de rebondir sur ce sujet car je viens de cabler mon tableau et j'ai alimenter le disjoncteur différentiel par le bas, ensuite du haut je repars sur le bas de mes disjoncteurs pour les circuits de la maison.

J'ai placé un hagers CDA440D pour le différentiel et des hagers MCN116 pour les disjoncteurs des circuits.

J ai réalisé toutes les alimentations par le bas pour rester cohérent mais aussi parce que le peigne se place en bas. Cependant je repars du haut du différentiel pour rentrer dans le bas des circuits maisons. La raison était que j'ai placé le différentiel à gauche des disjoncteurs (que la phase, ils n'ont pas de neutre) et que le neutre du différentiel était à droite. Si j'avais alimenté par le haut et ensuite un peigne en bas, j'aurai du couper une broche pour le pas courcircuiter le neutre.

En gros : L -----> bas diff --- haut diff ---> bas disjoncteurs (ensuite peigne) -- haut disjoncteur vers circuit.

Ca marche et comme expliqué on peut mais j'ai lu sur d'autre forum que ce n'est pas bon a cause de l'arc electrique lors de la coupure.

Ma question : d'un point de vue strictement sécurité, est-il préférable d'alimenter le differentiel par le haut ?

merci et bonne journée

"Ma question : d'un point de vue strictement sécurité, est-il préférable d'alimenter le differentiel par le haut ?"
Absolument aucunes importances, un différentiel n'a pas "d'entrée" ni de "sortie" et il en vas de même des disjoncteurs.

Merci pour la confirmation
